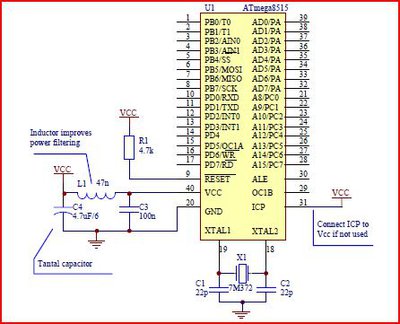

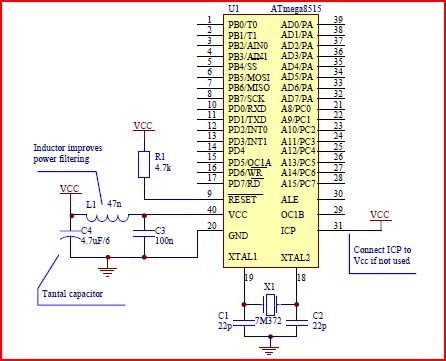

дросель на питание

Совсем не обязательно.

подтяжку ресета лучше до 4.7К

Совсем не обязательно.

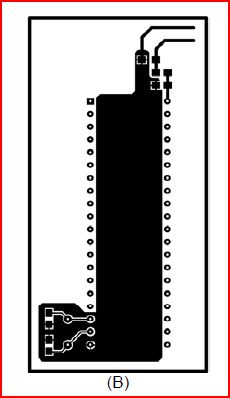

полигон земли под мк

Совсем не обязательно.
Это-же DIP-корпус.

можно обойтись без внешних конденсаторов для кварца , запрограмировать CKOPT

Где это написано?

кондесаторы на лапки питания(керамические)

А вот это надо!

про дросель зря
про подтяжку я же написал что работать будет и так но в AN стоит 4.7
про CKOPT в DS раздел FuseBits

про CKOPT в DS раздел FuseBits

Это если кварц от 0,4 до 0,9 МГц. тогда ёмкости можно не ставить. У автора кварц 1 мГц.
Во всяком случае так даташит говорит

CKOPT в DS раздел FuseBits

Этот бит говорит о том, будет ли генератор махать ногой от пола до потолка или только тихонько качаться.
В первом случае больше потребляемый ток, большая мощность на кварце, зато надежнее работает и можно оттаскивать частоту куда-то еще.
Во втором случае - все наоборот. Конденсаторы вообще ни при чем.
Без конденсаторов на коротких ногах кварцы стабильно запускаются, но частота колебаний завышена.
(до 1000 ppm из опыта). Для некритичных приложений несущественно.

Вообще, согласен с yak-40. Уж кто-кто, а АВРки достаточно непритязательны к обвесу...

Michael_K писал(а):а подстройка нафиг не нужна ибо делается один раз.

Поддерживаю. Зато поигрался с опорным напряжением ))

ALHIMIK писал(а):2)кондесаторы на лапки питания(керамические)

Эти конденсаторы надо для улучшения защиты от внутренних шумов? Как рассчитать номинал этих конденсаторов? И почему во множественном числе, одного разве не хватит (или может быть я здесь всё не правильно понял)?

Без конденсаторов на коротких ногах кварцы стабильно запускаются, но частота колебаний завышена.

До какой длины дорожка считается короткой?

Эти конденсаторы надо для улучшения защиты от внутренних шумов?

Эти конденсаторы фильтруют напряжение питания при очень коротких имульсных переходных процессах.
Поскольку МК - это цифровое устройство с резкими фронтами (и внутри и снаружи), таких переходных
процессов там масса.

Как рассчитать номинал этих конденсаторов? И почему во множественном числе, одного разве не хватит (или может быть я здесь всё не правильно понял)?

Идеально к каждой питательной ноге. Чем ближе тем лучше.
Порядка 0.033 - 0.1 мкф - больше смысла не имеет.

Без конденсаторов на коротких ногах кварцы стабильно запускаются, но частота колебаний завышена.
До какой длины дорожка считается короткой?

У вас - короткие . Я имел в виду, если не оттаскивать кварц от проца на противоположный угол платы

Ай яй, землю от кварца ведите отдельно под МК, а не в остальную массу. Вообще лучше разделить питания силовое и МК, и свести в точке подключения питания.

немного по занудствую

а где же кондер земля - ресет?

Я думаю 4рок эту плату просто для теста заваял - в рабочей все комментарии учтет?
Отличное исполнение проекта Непременно в вики добавить!

он там есть...

Спасибо ребята всем за отклики.

Я думаю 4рок эту плату просто для теста заваял

Неа, плату делал уже как рабочую. (
Я вот подумал, может быть не переделывать печатку, а просто добавить кондер (на питательную ножку) с нижней стороны платы и полигон под корпусом МК из жестянки?
Мож всё будет норм пахать?

добавить кондер

Да.

полигон

Забить.

всё будет норм пахать?

Куда оно денется!!!

кондеры кварца низя на полигон... от них отдельной дорожкой к 20-й ноге... а ее уже к полигону....
