Станок с ЧПУ

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Станок с ЧПУ

Сообщение Fox89 » 28 авг 2009, 13:52

А что, тоже робот!

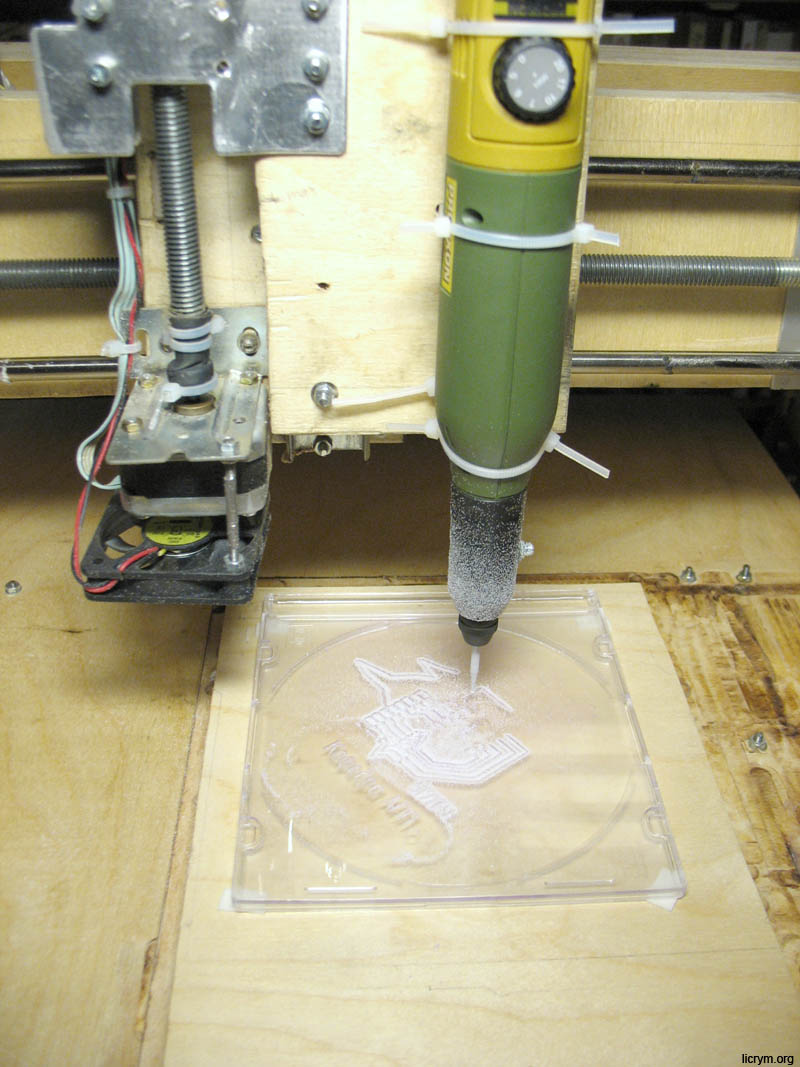

процесс гравировки.jpg

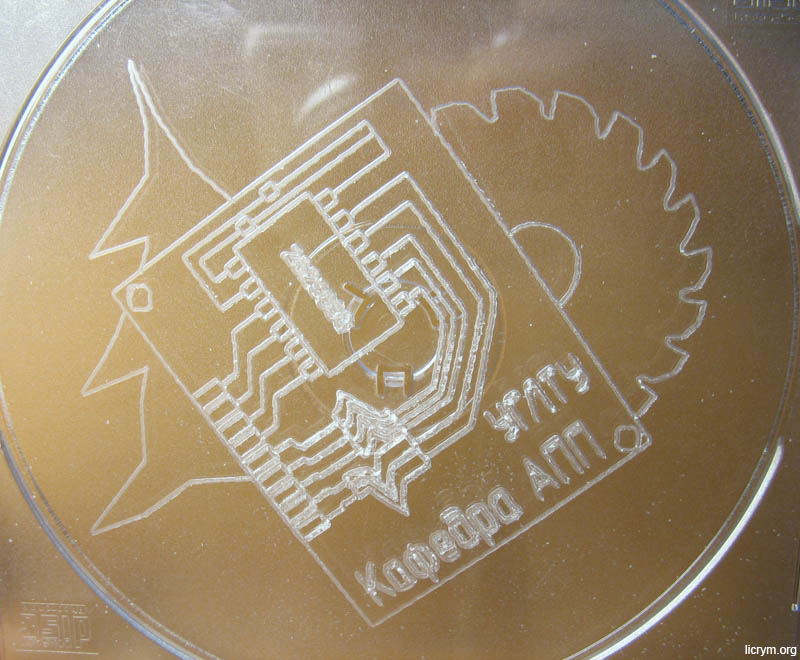

результат гравировки.jpg

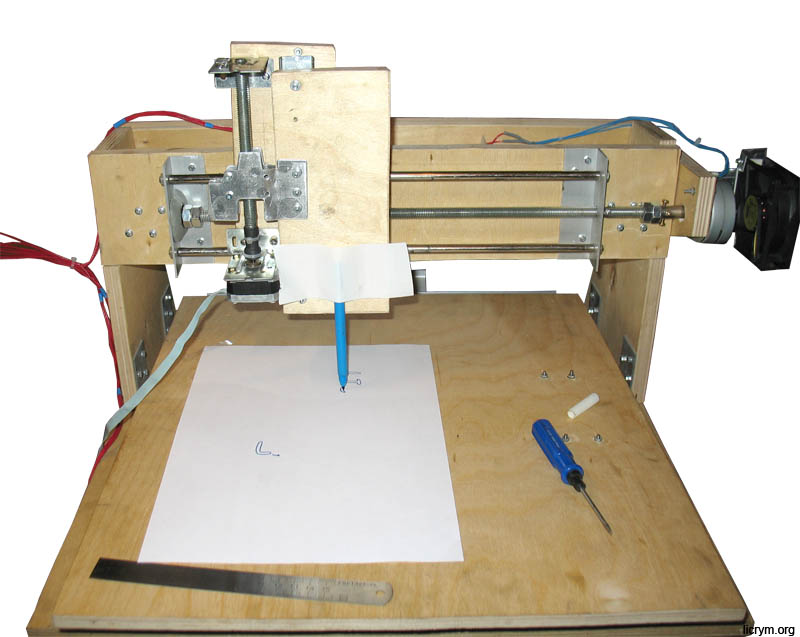

тест фломастером.jpg


Подробности на портале: http://licrym.org/index.php/%D0%A1%D1%8 ... 0%9F%D0%A3
Последний раз редактировалось Fox89 03 сен 2009, 13:10, всего редактировалось 1 раз.
Fox89

Сообщения: 57
Зарегистрирован: 11 ноя 2007, 20:12
Откуда: урал

Re: Станок с ЧПУ

Сообщение Duhas » 28 авг 2009, 13:55

уу вижу родной шаговик... по горизонтали каретку таскает PM55L?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Станок с ЧПУ

Сообщение Digit » 28 авг 2009, 14:02

Необходимо картинки закачать на форум.
И привести краткие ТТХ. Тогда ссылка на Ваш ресурс не будет выглядеть просто пиаром.

А еще... У нас есть раздел "Станочный парк". Может туда тему перенести?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Станок с ЧПУ

Сообщение avr123.nm.ru » 28 авг 2009, 14:04

Прикольный аппарат ! ДСП 26 мм мебельная пожестче будет. И направляющие мебельные щас есть очень хорошие с шариками - люфты не ощущаются.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Станок с ЧПУ

Сообщение Fox89 » 28 авг 2009, 14:54

Duhas писал(а):уу вижу родной шаговик... по горизонтали каретку таскает PM55L?

да
Digit писал(а):Необходимо картинки закачать на форум.
И привести краткие ТТХ. Тогда ссылка на Ваш ресурс не будет выглядеть просто пиаром.

А еще... У нас есть раздел "Станочный парк". Может туда тему перенести?

знать бы как их закачать) тему можно впринципе перенести

ТТХ: точность около 0,5 мм
Макс. скорость 200 мм/мин
Напряжение питания моторов 12вольт
Рабочее поле 230*230 мм

avr123.nm.ru

Вы получили письмо? а то не могу понять, отправилось или в исходящих зависло
Fox89

Сообщения: 57
Зарегистрирован: 11 ноя 2007, 20:12
Откуда: урал

Re: Станок с ЧПУ

Сообщение Digit » 28 авг 2009, 15:10

Fox89 писал(а):знать бы как их закачать) тему можно впринципе перенести

У нас в разделе HowTo есть статья про вставку картинок. :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Станок с ЧПУ

Сообщение Master » 28 авг 2009, 23:47

Хорошая работа.
Но с такими шаговиками большой точности не добиться у них осевой люфт очень большой. Можно добавить еще один подшипник перед муфтой, тогда и ШД прослужит дольше и его биение не будет сказываться на точности.
Подшипник лучше взять самоустанавливающийся, стоит он столько же как и те что использованы в конструкции, он поможет уйти от проблемы подклинивания из-за неровности шпильки.
Эххх, скоро, скоро я тоже буду заканчивать свой ЧПУ.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Станок с ЧПУ

Сообщение Gfer » 03 сен 2009, 22:32

Домашний ЧПУ, одна из МЕЧТ так сказать. Уважуха! :good:
Сон разума рождает чудовищ...
Аватара пользователя
Gfer

Сообщения: 167
Зарегистрирован: 25 апр 2009, 12:03
Откуда: Москва
прог. языки: С
ФИО: Клесник Станислав Владимирович
