"Мега"-осциллограф (типа достижение)

Сообщение hudbrog » 21 окт 2008, 00:44

Ну... вспомнилось мне, что когда-то тут яро обсуждали создание хоббийного осциллографа, решил рассказать.
В общем, кто видел тему, понадобилось мне давеча узнать, что за энкодеры стоят на кусочке механики. Мнения до какой-то степени сошлись, до какой-то разделились.. Понятно, чтобы выяснить, что же там реально стоит - нужен осциллограф. А вот нету =( Дома оставил, в других штанах забыл :D
А тут еще мега-тема, пару дней назад чета начал смотреть на язык программирования Processing (отдельно потом расскажу). Ну и решил совместить приятное с полезным, сделать из платки с АРМом осциллограф и чуток проверить процессинг на практике.
Ну, долго-ли коротко-ли, примерно час на разработку прошивки для проца (97 строк кода, ну и пара стандартных файликов без изменений), программки на процессинге(57 строк кода), отладки(я процессинг не знаю совсем, первый раз в жизни на нем пишу) и готово )

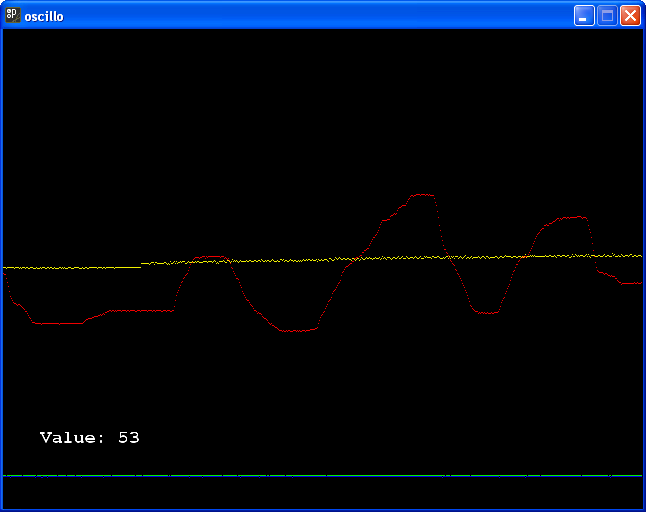

4-х канальный мега-осциллограф :Yahoo!: Вот так вот на компе он выглядит:

(красная линия - кручу потенциометр, желтая - зажал пальцем термодатчик, нижние две - подключены к энкодеру)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1560
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: "Мега"-осциллограф (типа достижение)

Сообщение -= Александр =- » 21 окт 2008, 14:06

А какой скорости там АЦП? :roll:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: "Мега"-осциллограф (типа достижение)

Сообщение hudbrog » 21 окт 2008, 15:11

А хз... лень даже смотреть в даташитах, все равно будет ограничение по ком-порту, как интерфейсу связи с ПК )
На самом деле для простых задач(большая часть тех, с которыми я сталкивался за последнее время) вполне подходит..
А если совсем серьезно, то понятно, что это не осциллограф. Это решение в условиях отсутствия оного. Причем, как оказалось, решение крайне простое и быстро реализуемое... может, интереса ради (для изучения процессинга), попробую его докрутить до более интересного состояния... а может и нафик.. хз пока )
