Самодельный редуктор (ногами не пинать))

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Самодельный редуктор (ногами не пинать))

Сообщение rett » 08 мар 2008, 19:58

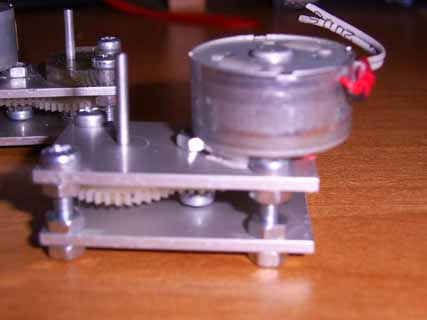

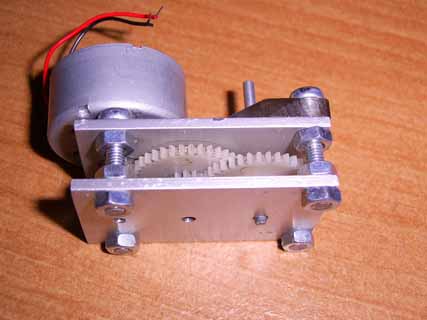

Вот решил выложить фотки
короче редуктор понижающий
Проектировал в Layout
Вложения
Последний раз редактировалось Digit 08 мар 2008, 22:24, всего редактировалось 1 раз.
Причина: Трансмиссия - это несколько более общее. Пусть тема называется "редуктор"
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Моя трансмиссия(ногами не пинать))

Сообщение EdGull » 08 мар 2008, 20:43

маладца! только город заполни, а то нас и так мало.
а для чего делал?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Моя трансмиссия(ногами не пинать))

Сообщение Myp » 08 мар 2008, 20:49

и как оно?
получилось с первого раза? как шестерёнки внутри крепил?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельный редуктор (ногами не пинать))

Сообщение Digit » 08 мар 2008, 22:27

А как ты в Лайоуте проектировал? :unknown: Ты его просто как графический редактор пользовал? Или что ты под словом "проектировал" подразумевал?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Самодельный редуктор (ногами не пинать))

Сообщение MegaBIZON » 09 мар 2008, 02:58

Маладец, люблю такие весчи - редухторы самодельные :)
анука картинок из лайота вывали - типа чертежи - пусть народ заценит 8)
Аватара пользователя
MegaBIZON

Сообщения: 6087
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Самодельный редуктор (ногами не пинать))

Сообщение rett » 10 мар 2008, 00:06

Делал для паука типа Бизонского
я перебрал все варианты и понял чтобы паук с коленвалами двигался нормально т е поворачивал и двигался назад-вперед
нужно 3 мотора два уже есть
Лайоут юзал и как граф. редактор и как милиметровку :)
в нем удобно все детальки нарисовать, подвигать, выбрать оптимальный размер естественно в плоскости :)
а щыстеренки крепил на болтики М3 (нарезал резбу в обойме и законтрил с другой стороны)
получилось со второго раза в (первый раз щыстеренки попались плохие и редуктор клинило)
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Самодельный редуктор (ногами не пинать))

Сообщение Digit » 12 мар 2008, 15:02

Обсуждение механики пакуов перенес в тему Любителям пауков
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Самодельный редуктор (ногами не пинать))

Сообщение Andbiz » 18 июл 2008, 00:08

А как изготовить такой редуктор? На сколько нужно брать шестеренки?

P.S.
Поддерживаю идею с чертежами! Думаю, что всем было бы интересно, как наиболее просто можно собрать редуктор!
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Самодельный редуктор (ногами не пинать))

Сообщение rett » 18 июл 2008, 00:36

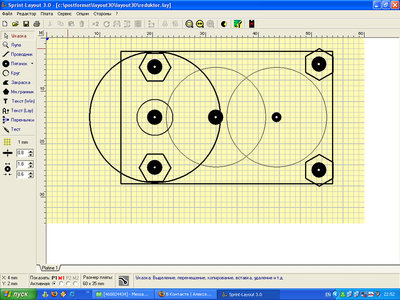

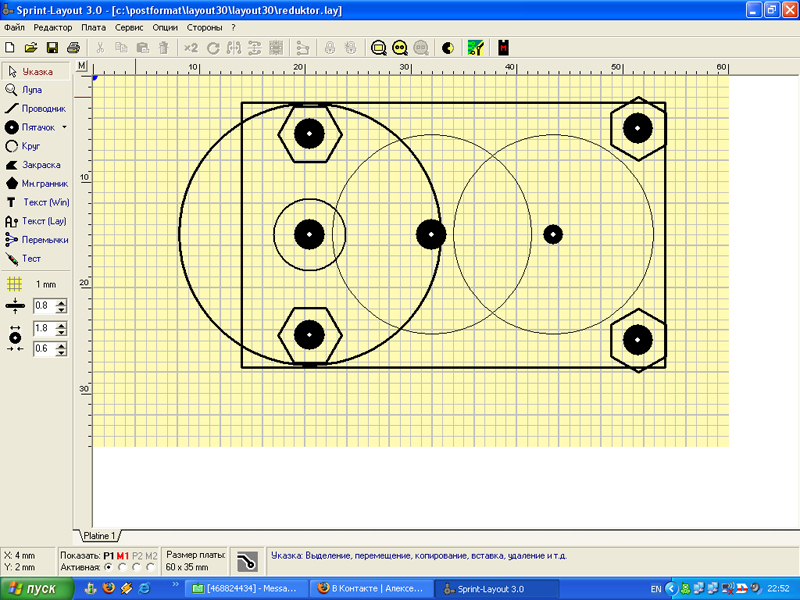

Вот по этому эскизу я все и делал
алюминь приобрел в ОБИ (магаз буржуйский )
но думаю можно и сталью обойтись
Вложения
Скрин из лайоута
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Самодельный редуктор (ногами не пинать))

Сообщение Andbiz » 23 июл 2008, 20:52

Спасибо:) В ответ предложу свою схему редуктора и очень бы хотелось бы узнать мнение других на счет данной схемы!

Добавлено спустя 4 минуты 12 секунд:
Слева расположен двигателеь. Справа - колесо, насаженное на один вал с шестеренкой.
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Самодельный редуктор (ногами не пинать))

Сообщение EdGull » 23 июл 2008, 21:20

как будешь делать шестеренки?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Самодельный редуктор (ногами не пинать))

Сообщение Andbiz » 23 июл 2008, 21:28

Пока еще не определился - тут бы очень хотел бы услышать совета! Боди файбер не подходит, т.к. у нас он довольно дорог и хотелось бы подобрать более дешевый материал для шестеренок. Хочу попробовать отлить из эпоксидного клея, а так как, все говорят, что он неустойчив к постоянным нагрузкам, то хочу подобрать к нему пластификатор. Пробовал отливать в пластилине и в обычном строительном силиконе, но не один из этих материалов мне не подошел - форма неудобная и есть не точности. Если есть какие-то предложения или советы, то буду очень рад:)! Кстати, а можно ли изготавливать шестеренки из металла, например из алюминия? Есть ли какие-нибудь методы?
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Самодельный редуктор (ногами не пинать))

Сообщение EdGull » 23 июл 2008, 21:33

1. заполни свой город
2. технологию изготовления шестеренок пошли обсуждать в соотаетсвующей ветке.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Самодельный редуктор (ногами не пинать))

Сообщение Digit » 23 июл 2008, 21:45

С шестеренками туда: Технологии\Литье шестеренок и деталей.
А также в робовики: [[Литье эпоксидных смол в силиконовые формы]]
И вообще по статьям там пошукай (категория:статьи)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий
