Часы считаются достижением?

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Re: Часы считаются достижением?

Сообщение mixer » 04 май 2008, 11:34

А как сделать большие индикаторы? Посмотрел на готовые, типа SA40-18EWA. Высота 10 см. Ну, .... нормально. Но ЦЕНАААА... 270 рублей за штуку в ПЛАТАНе. Итого, цена часов с 4 индикаторами переваливает за 1000 рублей. Жаба душит.

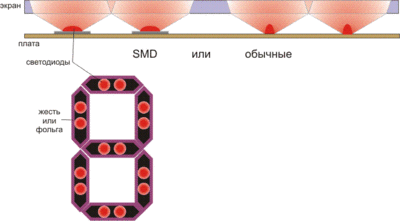

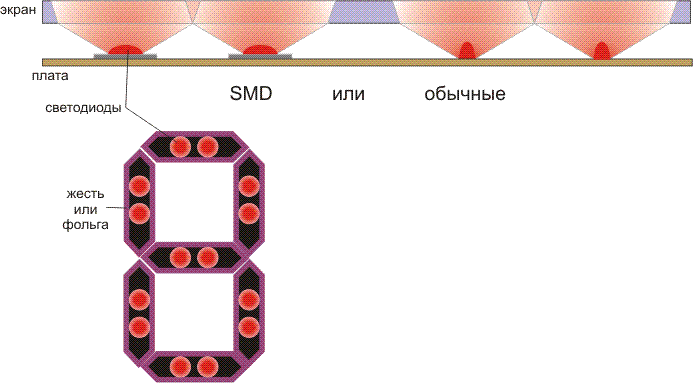

Может на дискретных светодиодах. Что-то типа того, что на рисунке.
Запаять несколько светодиодов для одного сегмента. Расстояние между ними выбрать такое, чтобы была равномерная засветка на экране. Сегменты между собой разделись жестяными вертикальными пластинами, чтобы свет не отражался на остальных сегментах. Пластины соответственно загнуть по форме сегмента индикатора. В качестве экрана использовать матовое стекло, для большего рассеевания света.
А можно и так: выгнуть пластины по форме сегмента и частично залить его эпоксидкой.

Что скажите? Какие мысли по этому поводу?
Вложения
mixer

Сообщения: 38
Зарегистрирован: 11 янв 2008, 09:30
Откуда: г.Казань
прог. языки: русский со словарем

Re: Часы считаются достижением?

Сообщение Myp » 04 май 2008, 12:36

вот например
отливаешь из любого подручного материала нужное количество сегментов(7 одинаковых брусков на каждую цифру)
в любую подходящую прямоугольную форму
хоть из эпоксидки хоть из чего угодно что под рукой есть
потом красишь их чёрным лаком из баллончика снаружи чтобы друг друга не засвечивали
потом собираешь из сегментов скока надо восьмёрок
кладёшь на кусок оргстекла и повторно заливаешь эпоксидкой
чтоб получился большой брусок с сегментами с плоской передней стороной
ну а потом отверстия для светиков
чтоб лучше рассеивалось сделай сегменты из эпоксидки с наполнителем, с белым тальком
или какимнить цветным колером сухим из строймагазина
и суперярких светиков туды )
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15936
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Часы считаются достижением?

Сообщение -= Александр =- » 04 май 2008, 18:31

Тут прочность не нужна, так что лить можно хоть обычным силиконовым герметиком. Он как раз матовый получится когда застынет! Идея про матовое стекло не очень катит - при ярком солнечном свете ничего не увидишь. Нужно темное стекло под цвет диодов.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Часы считаются достижением?

Сообщение executer » 30 янв 2009, 15:53

на самом деле большие индикаторы сложнее устроены - у них не просто дырки - а "параболические" отражатели как в фонарике для каждого светодиода - это позволяет получит равномерную засветку

Модератор "Digit":По правилам форума (п.5.2.5.1) запрещено использовать транслит, т.к. это затрудняет чтение. Будете злоупотребялть - будут санкции. Пока - устное предупреждение.


исходное сообщение:
na samom dele bolshie indikatoi slognee ustroeni - u nih ne prosto dirki - a "parabolicheskie" otrazhateli kak v fonarike dlya kazhdogo svetodioda - eto pozvolyaet poluchit ravnomernuju zasvetku
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел
