Вот такую "штуку" я собрал.

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Вот такую "штуку" я собрал.

Сообщение Grover » 28 янв 2008, 12:11

Вот такую "штуку" я собрал...
Не знаю зачем я это тут выкладываю, но хочется...
Это первое в моей жизни устройство, которое работает!!! Сам спаял - а оно работает!!!
Смысл:

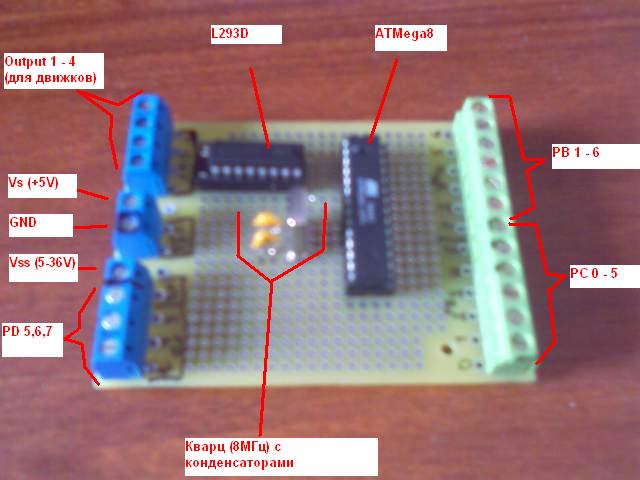

Две микросхемы L293D и ATmega8.
Порт PD0 - на оба порта Enable.
Порты PD 1 - 4 - на Input
Все остальные порты микроконтроллера (большинство) выведены на плату к коннекторами с болтиками.

Получилась некая "универсальная" сборка - осталось только корпус, шасси и программа. датчики и прочее легко подключается и отключается болтовыми коннекторами.

Добавлено спустя 6 минут 18 секунд:
Чуть не забыл - так как большинство портов выведено на коннекторы, то программатор подключается без трудностей.

Все проверил и даже поигрался с светодиодами и моторами...

Добавлено спустя 4 минуты 48 секунд:
Вопрос:
На рисунке видно, что я использовал два вида проводов для монтажа:
сначала нашел старую катушку индуктивности и разобрал - получил много тоненького проводочка в "лаковой" изоляции, а уже на пол дела зашел в магазин и купил одножильный провод для пайки в беленькой изоляции.

Нужно ли перепаивать все на один вид проводов или не критично??? и вообще какая разница между этими проводами?
Вложения
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: Вот такую "штуку" я собрал.

Сообщение Master » 28 янв 2008, 12:14

Разница в изоляции, там ПВХ, а там лак. Нафига перепаивать если и так работает?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Вот такую "штуку" я собрал.

Сообщение Grover » 28 янв 2008, 12:18

Я думаю может в нагрузках разница? может лак не выдержит 5В ?
Глупо, да???
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: Вот такую "штуку" я собрал.

Сообщение rig » 28 янв 2008, 12:32

Нормально усе, молодец, так держать!
если токи большие гонять не будешь то все выдержит!
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Вот такую "штуку" я собрал.

Сообщение Digit » 28 янв 2008, 12:43

Grover, отличная "штука"! :)

Я считаю, что теме самое место в "достижениях". :good: "Обо всем" как-то не то... Grover поскромничал что-то :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Вот такую "штуку" я собрал.

Сообщение -= Александр =- » 28 янв 2008, 13:24

Кстати я использую провод МГТФ - он очень удобно зачищается: греешь над зажикалкой или термовоздушкой - изоляция сама съеживается и можно паять. При том паяльником изоляция не плавится, в отличие от пластиковых проводов!
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Вот такую "штуку" я собрал.

Сообщение MegaBIZON » 29 янв 2008, 19:42

имхо
провода перепаять бы на белые - они полюбому крепче тех волосков.
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Вот такую "штуку" я собрал.

Сообщение loid » 01 фев 2008, 07:02

Впринципе прикольная штучка, думаю её нужно добасить компактности. Т.к. это уже законеный вариант. :good:
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Вот такую "штуку" я собрал.

Сообщение Grover » 01 фев 2008, 09:02

это "тестовая" плата для проверки идей и т.д.
а вообще, как только научусь пользоваться протеусом и "утюжить" платы, то сделаю компактный вариант да еще и несколько штук.
Мои странички в интернете: http://groversuper.ucoz.ru
Аватара пользователя
Grover

Сообщения: 78
Зарегистрирован: 28 янв 2008, 09:27
Откуда: Россия

Re: Вот такую "штуку" я собрал.

Сообщение Ilia.Y » 24 апр 2008, 07:28

Нарисуйте схему устройства пожалуйса с точными названиями деталей, хочу аналогичную сделать.
----
p.s.
я ньюб
Аватара пользователя
Ilia.Y

Сообщения: 10
Зарегистрирован: 24 апр 2008, 04:34
Откуда: Южно-Сахалинск
прог. языки: C++/C#/PHP
