ESP3D в формате «подключил и работай»

Сообщение Дмитрий Шевченко » 24 дек 2018, 20:19

После постройки принтера появилось желание связать его с окружающим миром.
Варианты с кабелем мне не подходили. Не хотелось привязываться к окрестностям компьютера.
Также не хотелось бегать с флэшкой от принтера к компьютеру и обратно.
Поэтому из беспроводных вариантов, которые у всех на слуху, оставались блютуз и вай фай.
Вай фай подкупил возможностью удаленной загрузки задания, а когда попалась прошивка "ESP3D" с подключением камеры,
выбор стал очевиден.


Идея сделать модуль, размером с ESP8266 возникла у меня давно.
У ESP8266, надо сказать, нестандартные площадки. В макетную панель не впаяешь.
В то же время, добавлять ещё проводов в и без того переполненный корпус принтера, не хотелось.
Поэтому варианты с aliexpress меня не устроили.

Решил сделать всё с нуля. Рассчитал импульсный источник, подобрал микросхему, индуктивность с учетом ограничений по размерам. AMS1117 с её низким КПД использовать не хотелось, дабы не перегружать USB, когда принтер в спячке.
Импульсник с обвязкой легко и непринужденно уместился между выводами модуля ESP.
Также поставил резисторы на цепях UART для параллельного управления через терминал/монитор порта и веб-интерфейс.


Подключение модуля стандартное, В AUX-1.


Параллельно с проектированием платы работал над прошивкой модуля. Добавлена русификация, включена авторизация.


Изменен код для увеличения попыток возобновления выгрузки файла при обрывах связи,
если принтер стоит в отдалении от точки доступа.

Модули уже продаются.
Купить вы их можете у меня, написав через сеть https://vk.com/kaluganin.
Дмитрий Шевченко

Сообщения: 5
Зарегистрирован: 24 дек 2018, 20:00

Re: ESP3D в формате «подключил и работай»

Сообщение ALS » 25 дек 2018, 09:30

Инженер-конструктор ? Правда ?
Откройте для себя спирт и ватку - они творят чудеса.
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ESP3D в формате «подключил и работай»

Сообщение Дмитрий Шевченко » 25 дек 2018, 16:01

Безотмывочный флюс, не не слышали?
Дмитрий Шевченко

Сообщения: 5
Зарегистрирован: 24 дек 2018, 20:00

Re: ESP3D в формате «подключил и работай»

Сообщение ALS » 25 дек 2018, 16:15

Это ж не значит, что его НУЖНО не отмывать. Он же всей вашей плате придает крайне неопрятный вид.
Ладно бы, для себя. Но вы ж это продаете :)
Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ESP3D в формате «подключил и работай»

Сообщение Дмитрий Шевченко » 26 дек 2018, 00:33

На проданных модулях флюса не будет.
Слово инженера.
Дмитрий Шевченко

Сообщения: 5
Зарегистрирован: 24 дек 2018, 20:00

Re: ESP3D в формате «подключил и работай»

Сообщение ALS » 26 дек 2018, 00:45

Честно-пречестно ?
Ладно, не заморачивайтесь :)

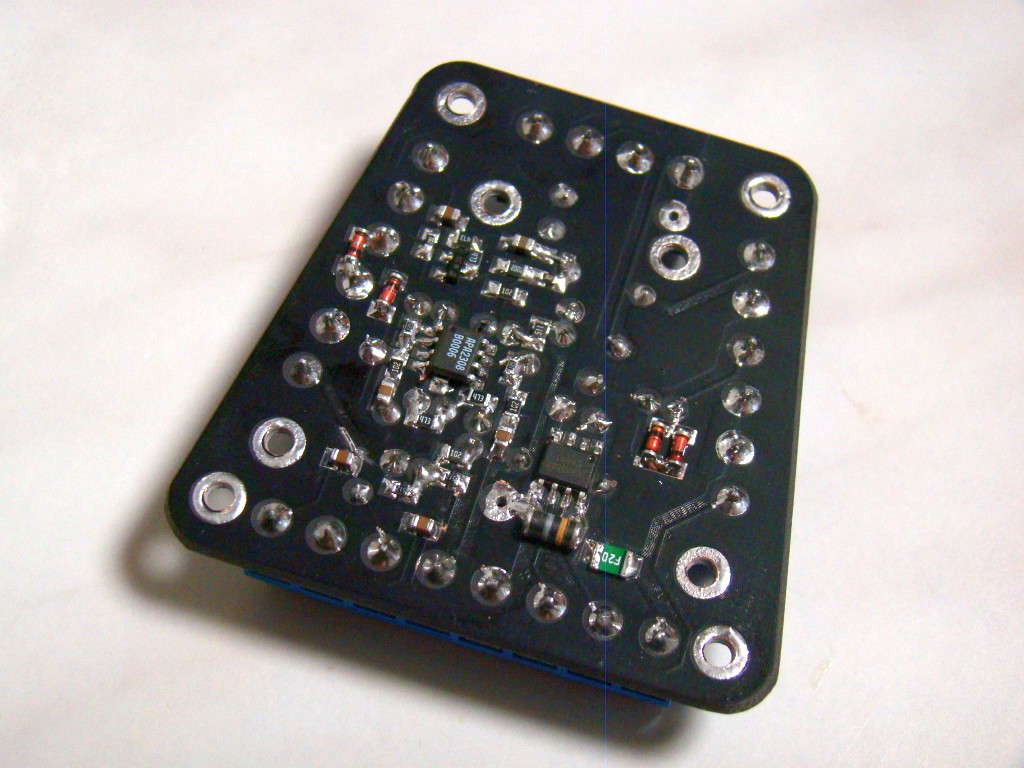

Просто любой более-менее инженер (а даже я, несмотря на аватару, просто погулять вышел) старается избегать подобного вида своих изделий.
Навскидку,

Аватара пользователя
ALS

Сообщения: 795
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм
