Сверлильный станочек для плат

Сообщение robovan » 12 июл 2017, 01:08

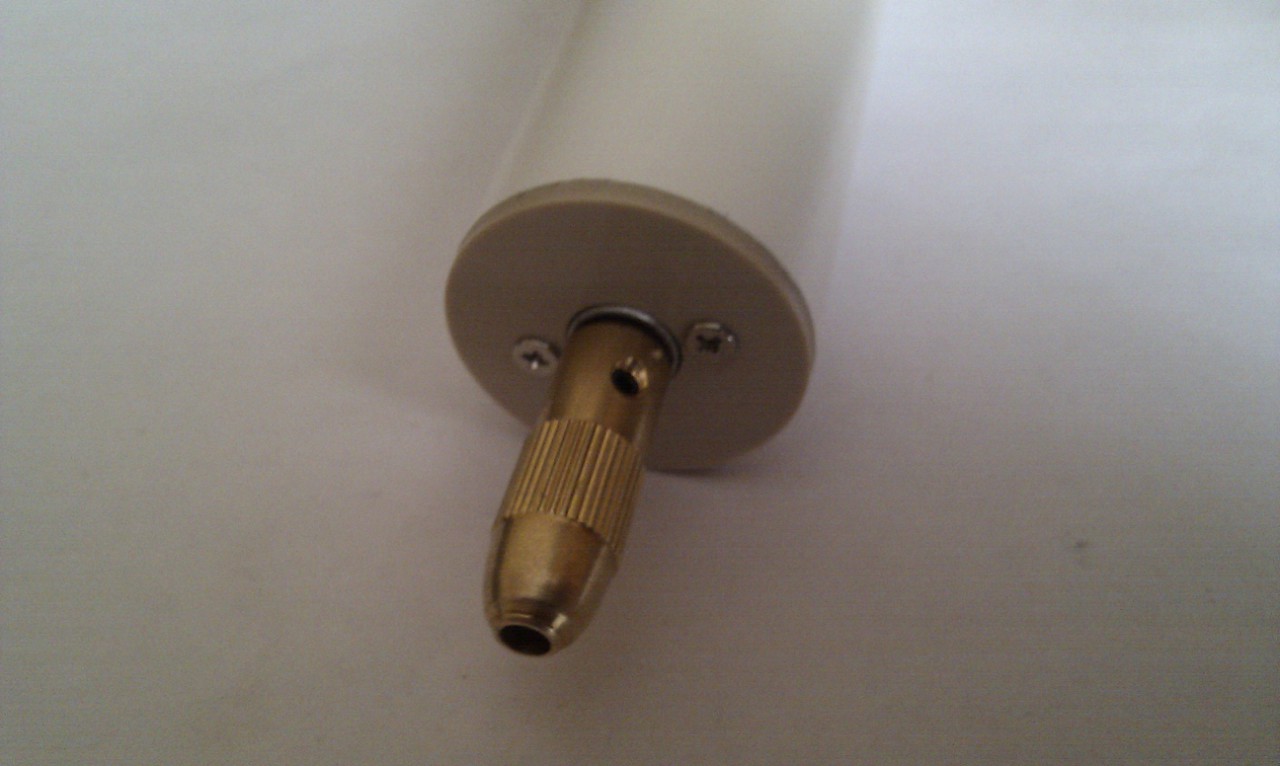

Доброго дня. Тут такое дело: попросил меня недавно кум собрать ему станочек для сверления печатных плат. Имеется у него в наличии моторчик с патроном и все это в трубке пластиковой(фото прилагаю)
Станочек должен быть простой и разумеется собирать буду из того что есть под рукой :D

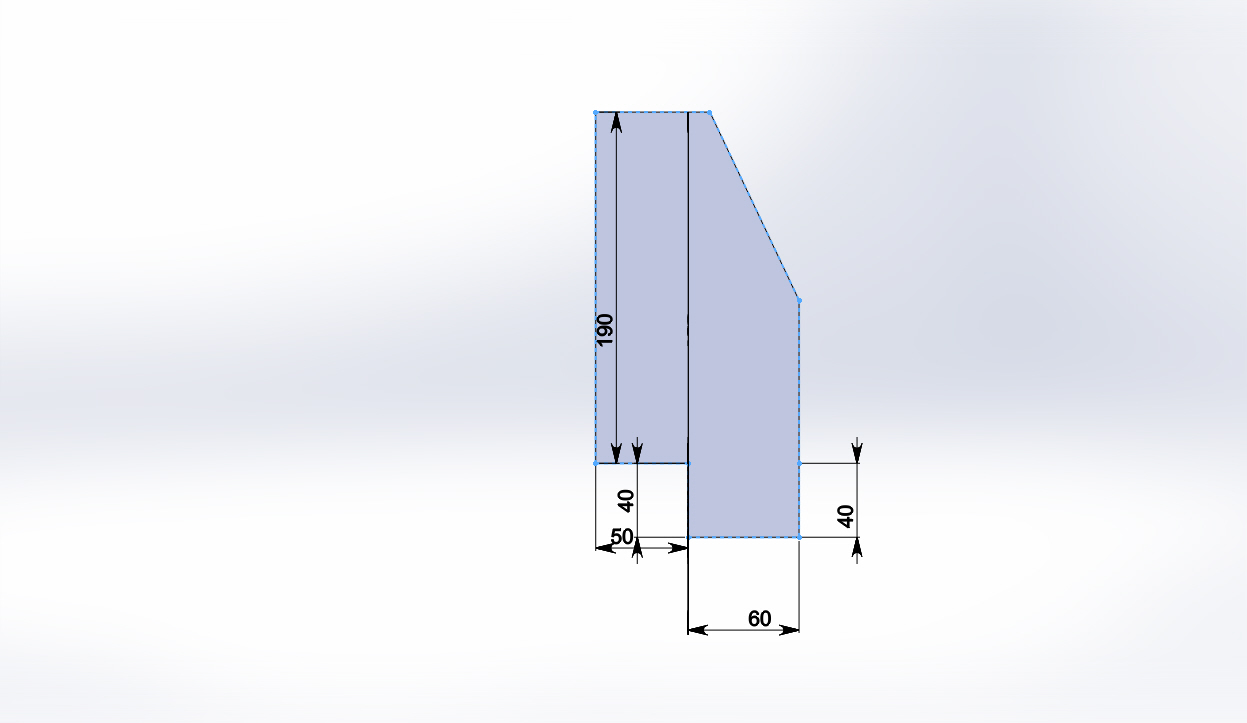

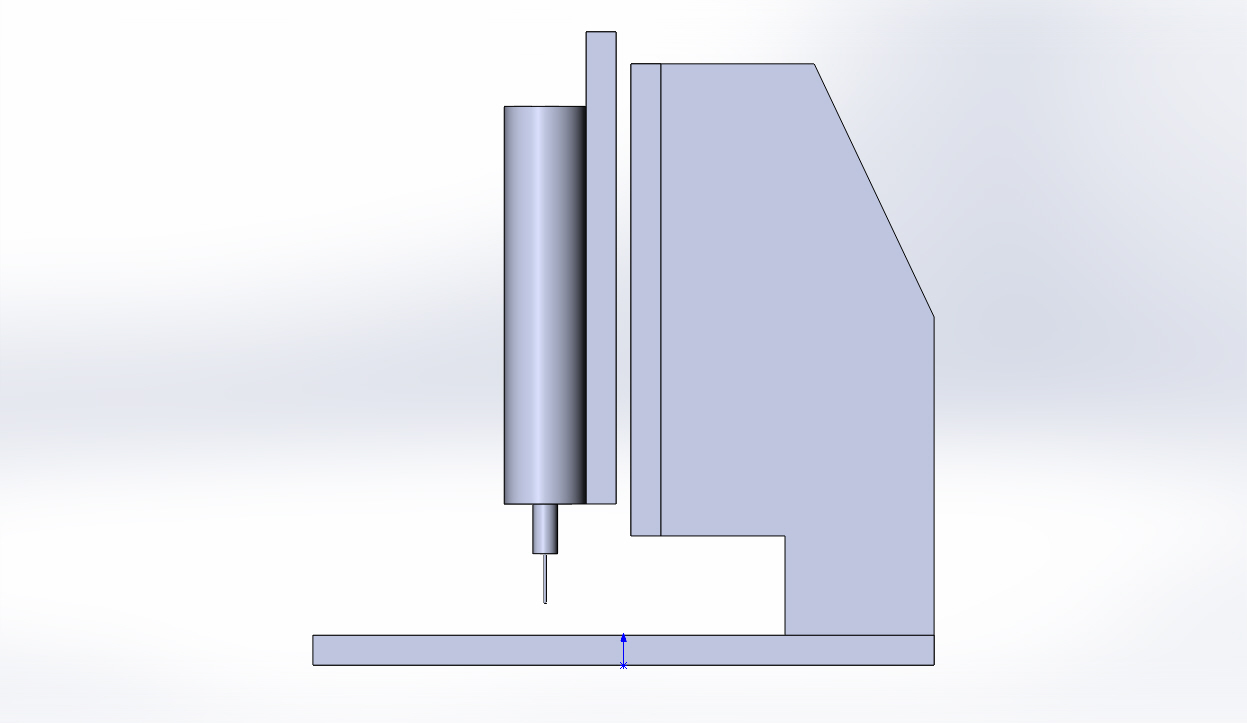

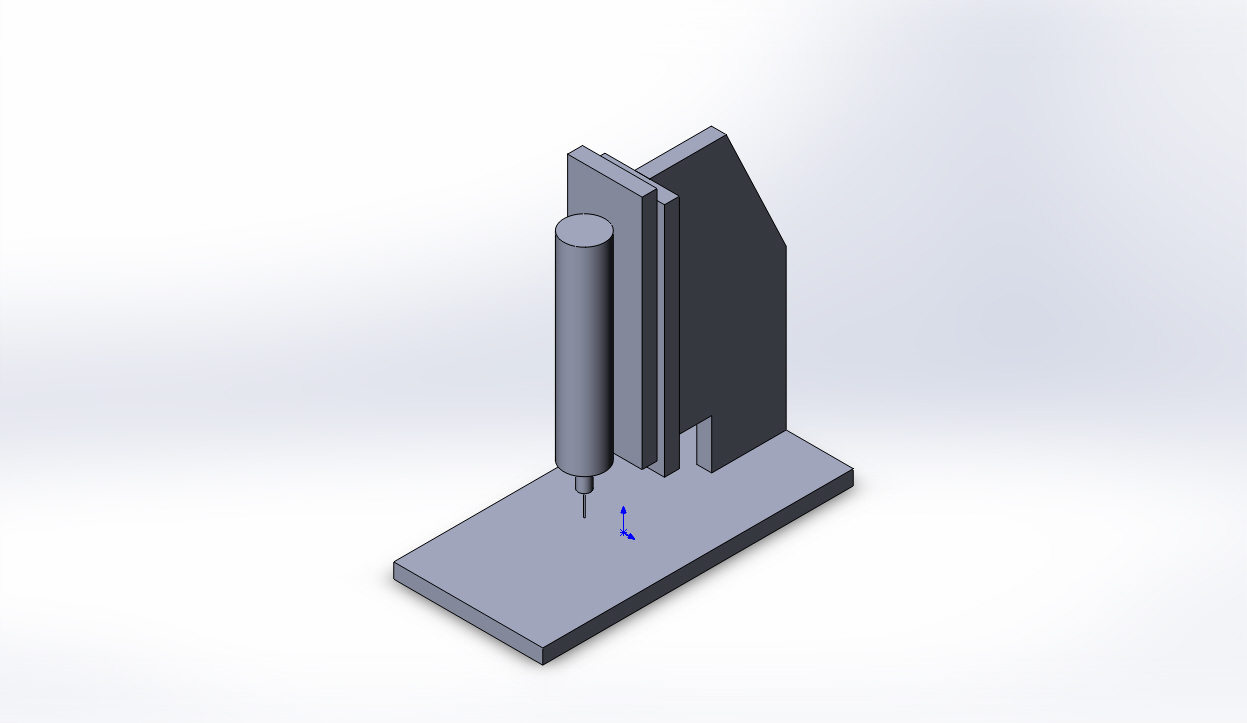

Вот набросал в солиде макетик. Знаю тема заезженная но вдруг кому будет интересно.
будут использоваться мебельные направляющие 18см

Добавлено спустя 3 минуты 34 секунды:

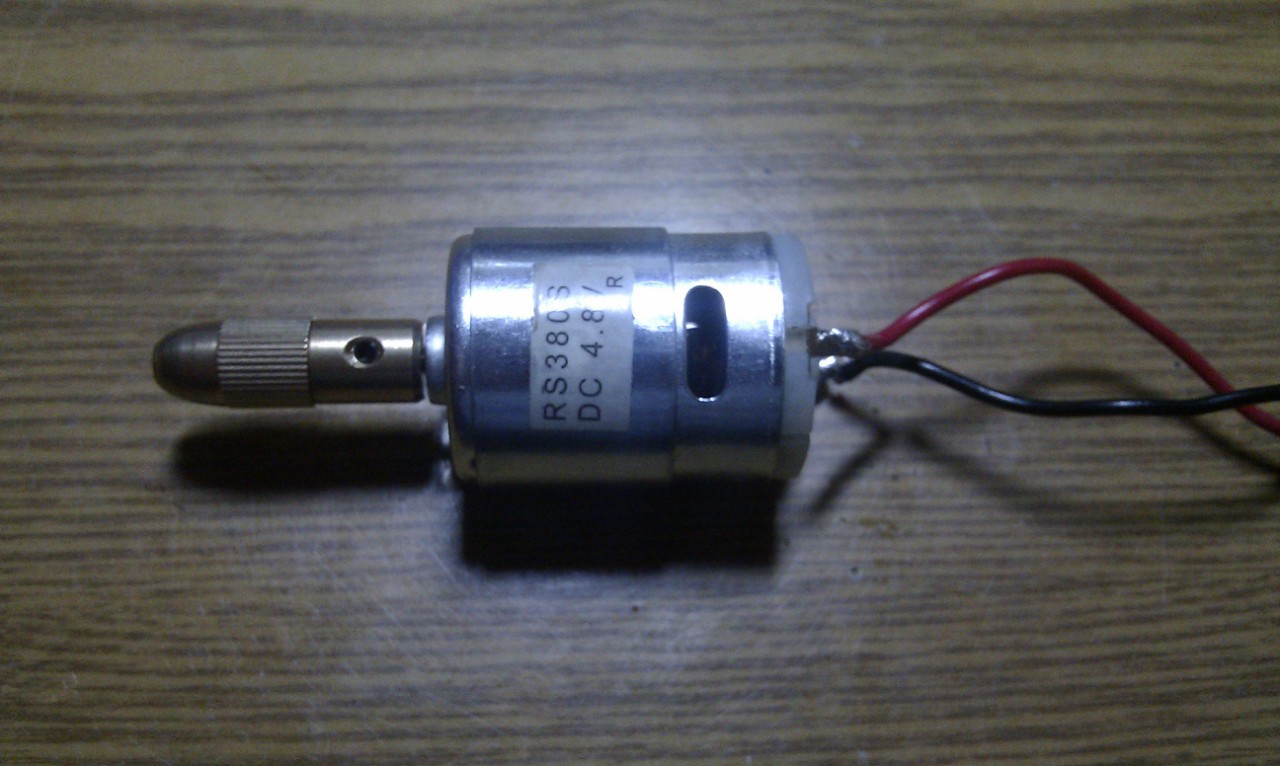

фото моторчика

Добавлено спустя 1 час 40 минут 10 секунд:

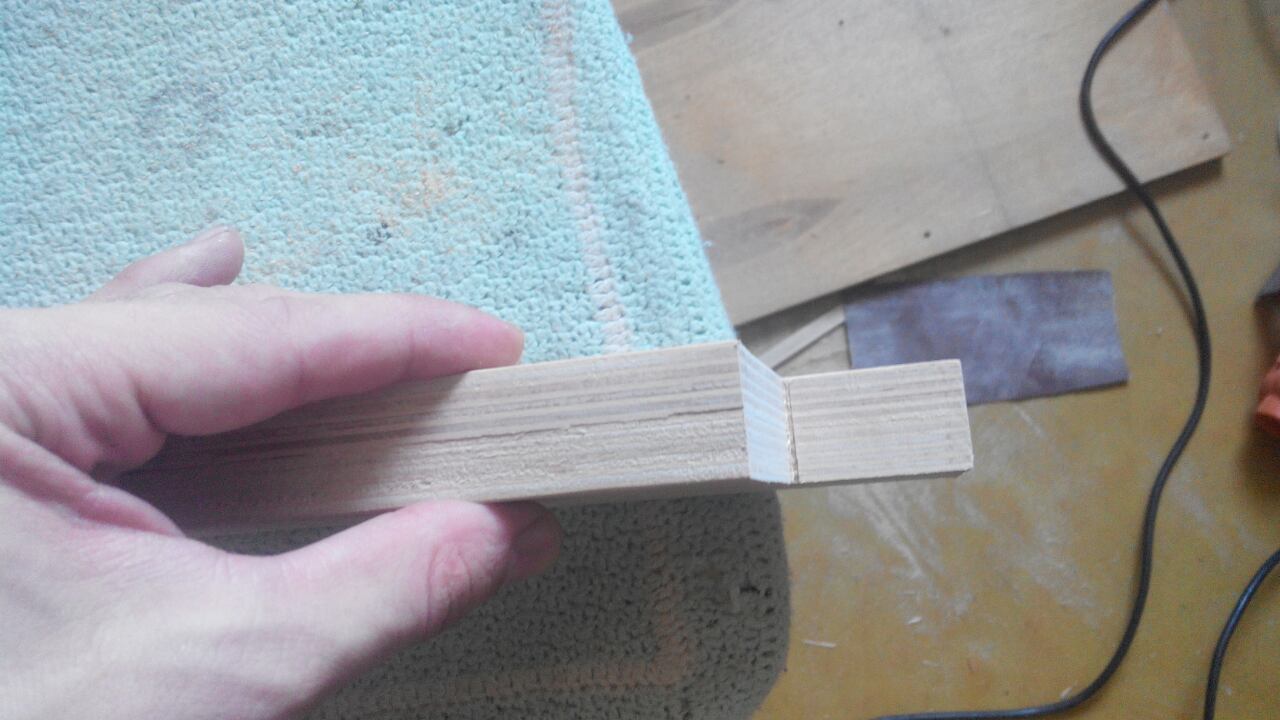

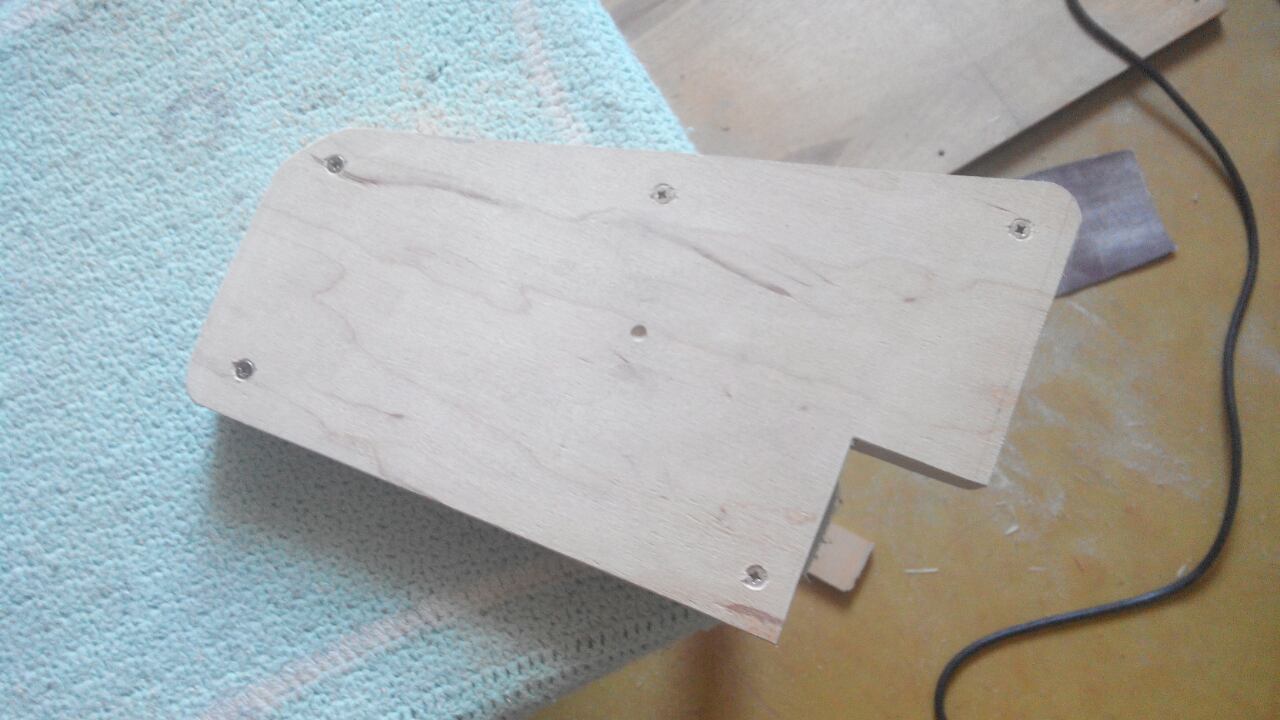

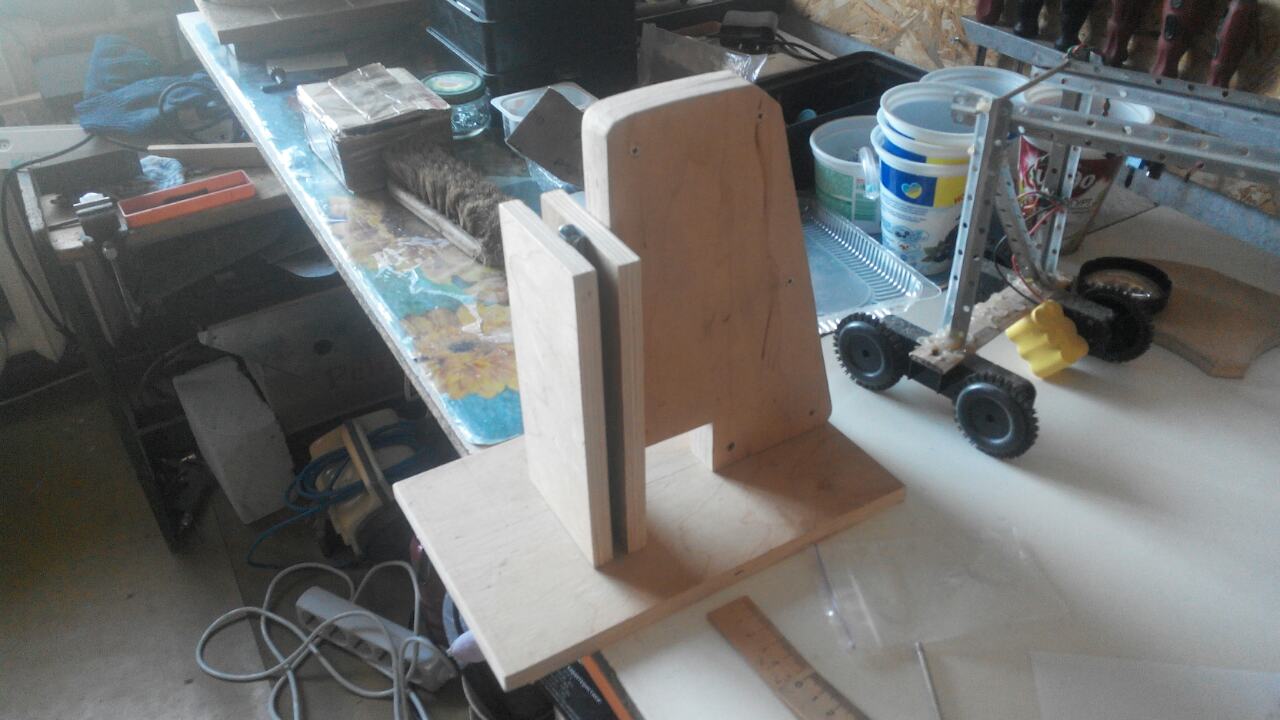

в процессе изготовления. фанера 12мм, конструкция немного отличается виду того что изготавливается из обрезков
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Сверлильный станочек для плат

Сообщение robovan » 15 июл 2017, 13:35

Финальная конструкция претерпела изменений.

Добавлено спустя 1 минуту 13 секунд:

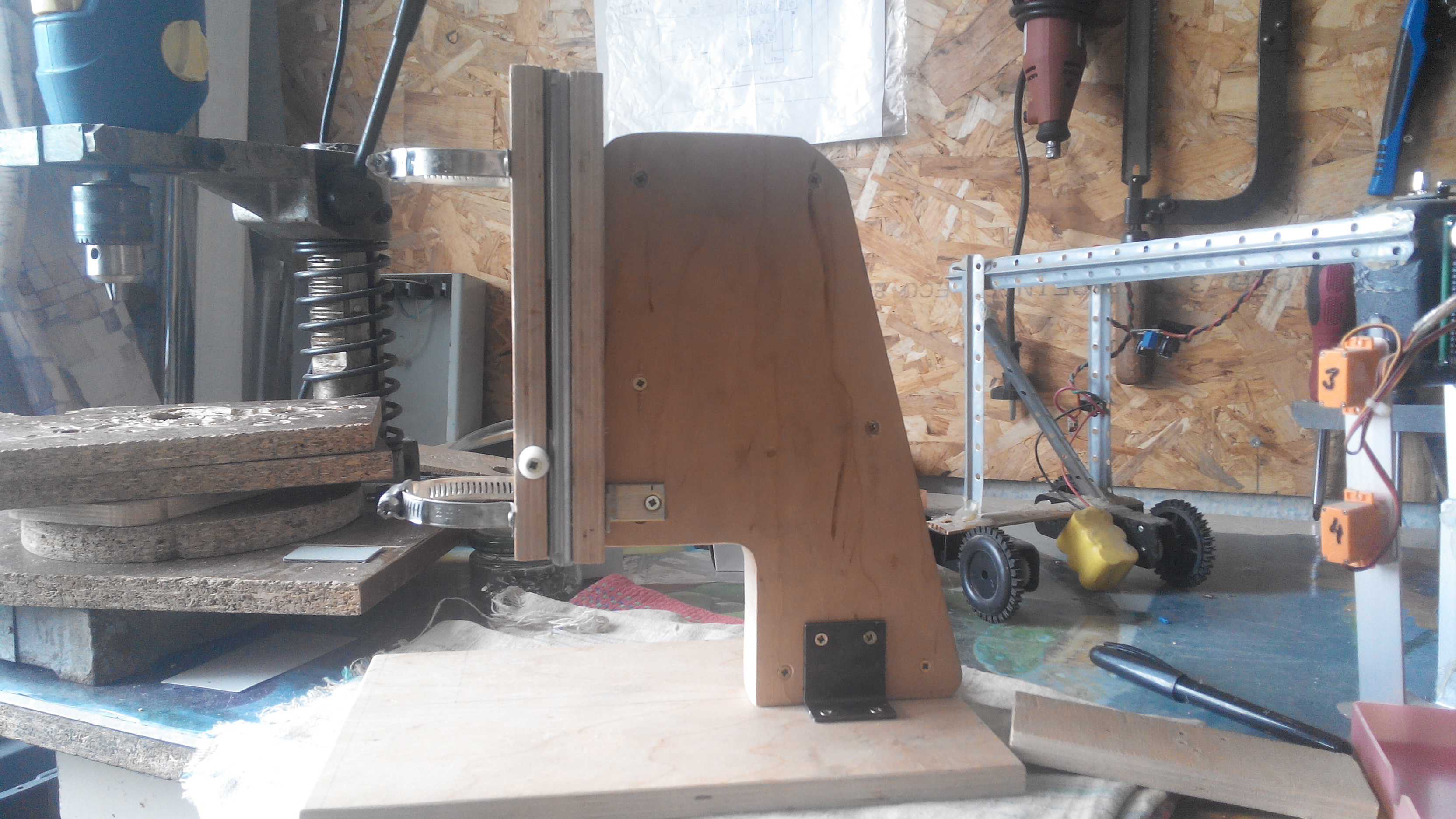

Получился простой и удобный сверлильный станочек
