Автоматическое управление теплицей

Сообщение ALV » 09 мар 2016, 00:22

Привет коллеги!
Хочу сделать автомат для дополнительного освещения/полива/проветривания. Для начала для рассады в лотках дома, в перспективе для теплицы. Тема здесь не нова, но я для себя удобного решения не нашёл.
Задумка такова: контроллер на arduino замеряет примерно раз в сутки влажность почвы, с паузами в час температуру воздуха. Если сухо, запускает насос для полива, если жарко, вентилятор для проветривания. Если стемнело раньше времени, включается лампа.
Уже есть:
- arduino nano;
- датчик влажности почвы;
- датчик температуры воздуха DHT11;
- насос от стеклоомывателя автомобиля 12В;
- светодиодная лента 12В (в качестве освещения);
- небольшая солнечная батарейка (думаю использовать для замера освещенности).

Есть еще L298N и моторшелды от другого проекта.

Насос опробовал - подцепил к нему две силиконовые трубочки - неплохо качает и на 5В. Только надо предварительно заливать водой - "на сухую" воду не поднимает. Может, конечно,на 12В он умудрится всосать - не проверял пока.

Ввело меня в задумчивость как сделать правильнее управление насосом, вентилятором и лампой.
Варианты:
- моторшелды, указанные выше;
- распайка собственными руками схемки на L298N.

Конечно, проще взять эти готовые моторшелды, но какой вариант будет надёжнее?
Не дайте погибнуть во тьме невежества!
Аватара пользователя
ALV

Сообщения: 38
Зарегистрирован: 16 мар 2011, 01:23
Откуда: Тверь
прог. языки: C/С++ Java

Re: Автоматическое управление теплицей

Сообщение Angel71 » 09 мар 2016, 00:49

влажность не факт, что одного раза достаточно. можно с интервалом 1..10 минут запоминать все данные (освещённость, влажности почвы/воздуха и температуру). если не постоянно к компу или какой мелкоплатке (клубника и т.д.) подключено, так можно докинуть модуль часов и 24й памяти. мало 24, можно на несколько мегабит копеечную spi память. светодиоды? ээээээ... люминисцентные лампы как бы или светодиоды с нужными спектрами. солнечная батарея это если к датчикам не провода кидать, а автономный модуль, с которым не хочется заморачиваться с беготнёй по замене аккумулятора. освещённость недорого и нормально это или фоторезистором или взять модуль с цифровым датчиком, допустим bh1750fvi (на аукционах можно искать по названию модуля, gy-30 и т.д.). помпу и трубочки скорей всего лучше поменять. в топку l298, просто транзисторы.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Автоматическое управление теплицей

Сообщение Vladimat » 09 мар 2016, 01:35

Angel71 писал(а):светодиоды? ээээээ... люминисцентные лампы как бы или светодиоды с нужными спектрами.

Это верно. Освещение растений не такая простая штука, не всякие светодиоды пойдут. Даже из тех красносиних, что на алиэкспрессе продаются как светодиоды для гидропоники. Тут лучше посоветоваться с опытными ботаниками.
Vladimat

Сообщения: 377
Зарегистрирован: 04 ноя 2014, 01:57

Re: Автоматическое управление теплицей

Сообщение elmot » 09 мар 2016, 01:38

шилды - в топку, точно. Но я б думал лучше не транзисторы, а твердотельные реле, чисто от помех защититься, да и мотор через реле можно практически любой поставить, хоть 220. Тоже и к свету относится. светодиодную ленту напрямую от дуньки питать не выйдет, все равно ключи какие-то городить. а тогда уж проще сразу ртутные лампы зысандалить.
Солнечной батареей свет мерять можно, наверное, но это неклассический вариант.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Автоматическое управление теплицей

Сообщение Angel71 » 09 мар 2016, 01:54

нормальную светодиодную фитолампу достать не проблема, проблема достать очень дешево не имея измерялки. без измерялки можно набрать разных и для теста чего попроращивать, а потом решать, добирать или нет. но это не всегда приемлемо.
с транзисторами по месту иногда проще, чем с модулями реле. а так можно и реле, хоть твердотельное, хоть обычное. лампы это смотря что за теплица, для дома достаточно и люминесцентных, если прям помодней хочется, так светики. можетя тенденции не очень правильно понимаю, но всякие экзотические лампы у любителей вроде всё менее популярны. солнечной измерять то можно, но это даже не попугаи, а ближе к гаданию на кофейной гуще, особенно с учётом разброса параметров различных панелей и их деградации со временем. в тех же садовых фонариках для упрощения и удешевления как раз одной панели достаточно, а вот для растений лучше не стоит пару рублей экономить на фоторезисторе.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Автоматическое управление теплицей

Сообщение setar » 09 мар 2016, 15:08

бери DHT22, 11 только на положительных температурах работает
Аватара пользователя
setar
Site Admin

Сообщения: 9256
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоматическое управление теплицей

Сообщение ALV » 09 мар 2016, 22:44

Спасибо за дельные советы!

С освещением - да, простой светодиодной ленты не хватит. Брат, а он кандидат биологических, советует люминесцентную. Но, к примеру, в опытах на МКС установили, что светодиоды повышенной яркости белые и синие хорошо справляются с этой задачей. На люминесцентные я смотрел, но то, что видел, работает от 220В, а чем управлять таким напряжением через Ардуину не знаю, да и боязно. Лучше 12В. В общем, если найду люминесцентные на 12В, использую их, нет - буду делать ленту на сверхярких синих светодиодах.
Не сгодится ли для управления светом и помпой OR-MD2-10A-12V-X из местного магазинчика (драйвер коллекторных двигателей 12В до 10А на канал, на реле)? Она есть у меня.
И чем плохи L298N? Моими кривыми ручками?

Чем плоха помпа, которая у меня? Достать легко, работает и на пониженном напряжении, не боится "сухого" хода. Минусов не вижу.

Про измерение освещенности солнечной батареей - наверное, действительно лучше фоторезистор. О нем первоначально и думал. Но в магазинах нашего города их просто нет. Удивительно, но факт. А заказывать и ждать одну деталь при наличии всех остальных... Там ведь точно градаций освещенности замерять не нужно. Вот я и посмотрел на дешёвые китайские садовые светильники.

То, что DHT11 только на положительных температурах работает, мне достаточно, потому как охлаждать растения при отрицательной незачем. Да и подогревать (в перспективе) надо начинать до того, как будет 0.
Аватара пользователя
ALV

Сообщения: 38
Зарегистрирован: 16 мар 2011, 01:23
Откуда: Тверь
прог. языки: C/С++ Java

Re: Автоматическое управление теплицей

Сообщение Angel71 » 10 мар 2016, 00:14

нет таких светодиодов "с повышеной яркостью". есть просто люмены/канделы/моли/..., есть спект, есть мощность/ватты/кпд,... то, что диод синий ничего не значит, пик его спектра легко может быть очень далеко от нужного. или вы из светодиодов систему отопления хотите сделать? у обычных люминисцентных спектр в отличии от специализированных ламп и диодов не идеал, зато легкодоставабельно, можно потом просто для освещения использовать, докидывая лампы легко "добивается" мощность излучения в необходимых для растений пиков спектра, нет проблем с охлаждением (если покупать не сразу лампу, а диоды и из них самому делать) и подбором спектра. фитолампы - d&g (дорого и глупо). нужно спектр подбирать, стоят космос.

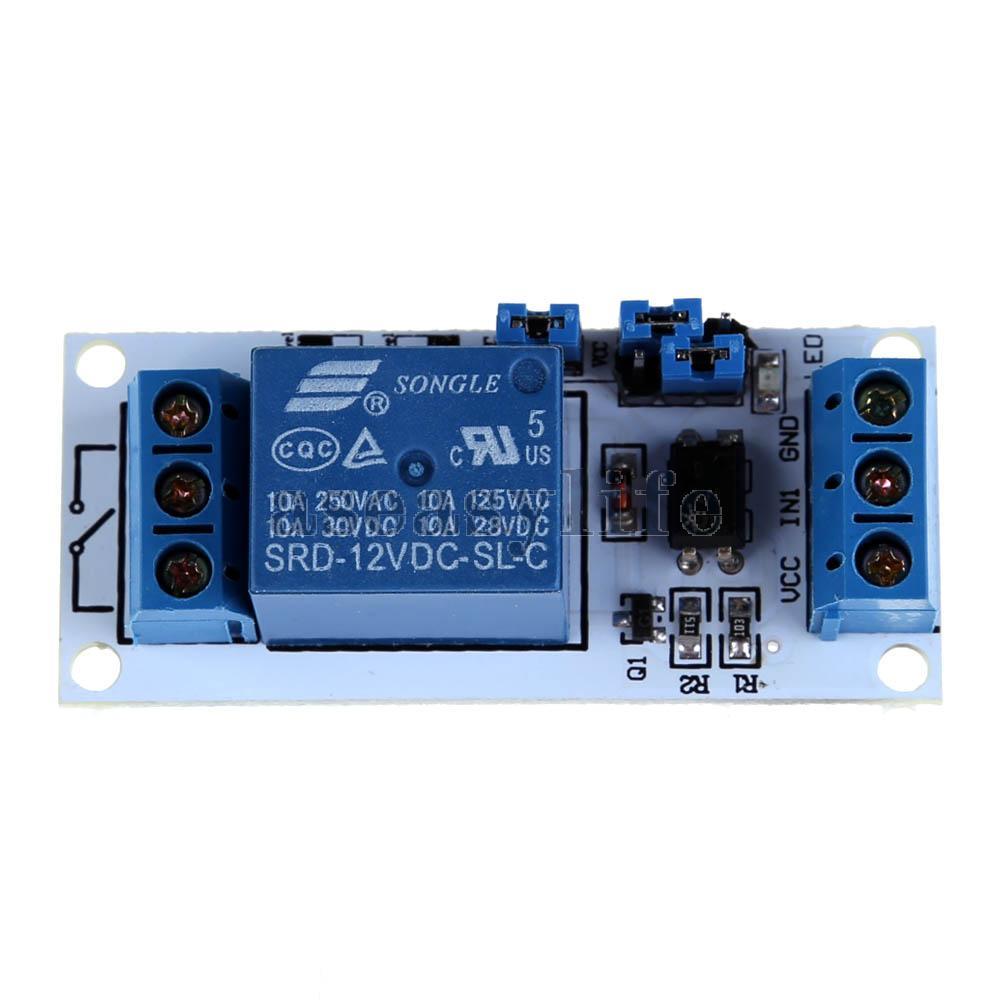

копеечный модуль реле - вкл, выкл и никаких проблем. от паранои модуль с оптопарой, а не с транзистором.
люминисцентные на 12в? дурью не майтесь, они намного дороже и потом когда с растениями наиграете, так проблемней в доме где приспособить. хотите немного переплатить, так берите не сэлектронным пра, а на индуктивности.
а накой 298? ну если так хочется, ставь эту печку.
а чем эта помпа хороша для пары растений? есть недорогие мелкие помпы, которые чудно подходят для одного цветка. если для нескольких, так берутся именно для полива, мощность которых подбирается под поливочную трубку/ленту. трубка/лента естественно специальная для полива, с соответствующими под задачу дыдрочками, давлением и т.д.
http://rm-tver.ru/catalog/radiokonstruktory_datchiki/fotorezistor_5mm_gl5539_5539_na_svetu_okolo_1_kom_v_temnote_1_mom/, http://chip69.ru/catalog/3014 и т.д.
Последний раз редактировалось Angel71 10 мар 2016, 00:30, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Автоматическое управление теплицей

Сообщение setar » 10 мар 2016, 00:35

освещение лучше делать из ДНАТ ламп, на крайний случай подбирать светодиоды из фитоспектра.
оранжевый дает рост корней (для корнеплодов полезно)
красный дает рост цветов и плодов
синий дает рост зелени и побегов
зеленый абсолютно игнорируется
ультрафиолет в малых дозах помогает бороться с жучками и всякими болячками

смотреть видео тут, это и другие ролики этого автора.
сам на них учился, рекомендую.


Добавлено спустя 7 минут 23 секунды:

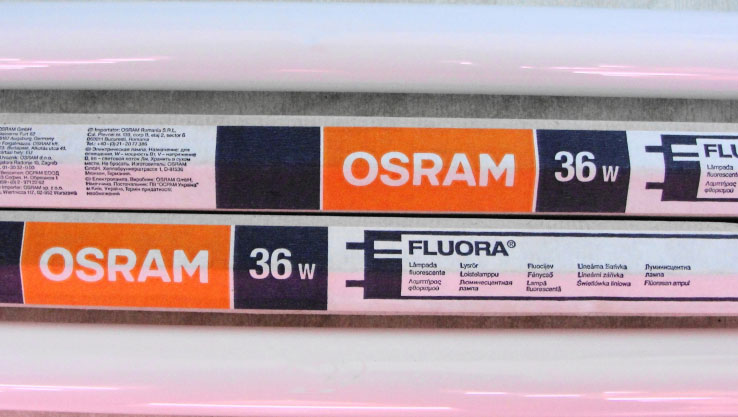

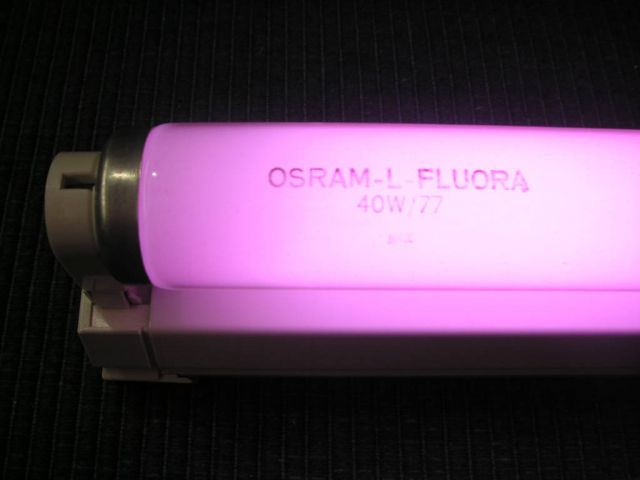

кстати люминисцентные если брать то нужно биспектральные , их OSRAM выпускает под маркой FLUORA

Добавлено спустя 1 минуту 40 секунд:

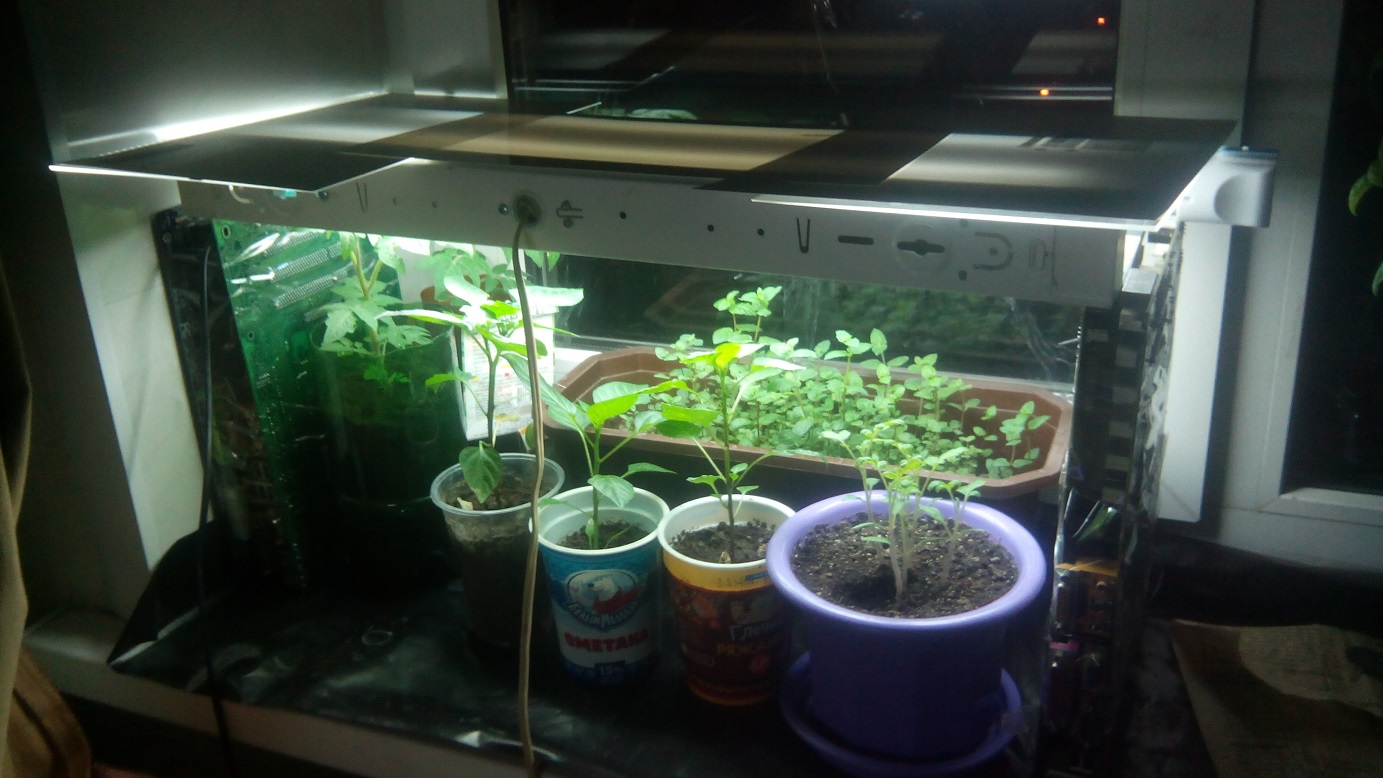

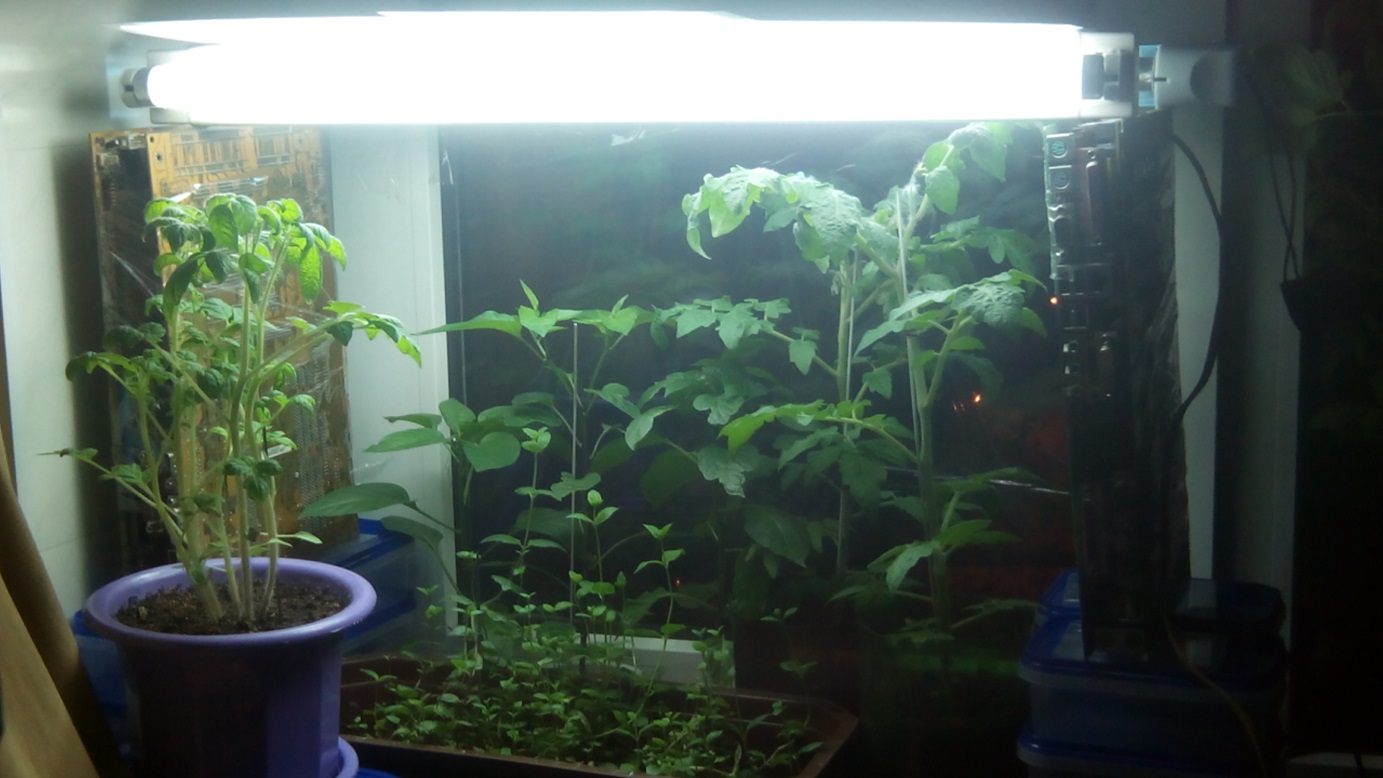

картинки
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9256
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Автоматическое управление теплицей

Сообщение ALV » 10 мар 2016, 00:37

Спасибо за советы!
Аватара пользователя
ALV

Сообщения: 38
Зарегистрирован: 16 мар 2011, 01:23
Откуда: Тверь
прог. языки: C/С++ Java

Re: Автоматическое управление теплицей

Сообщение Angel71 » 10 мар 2016, 00:58


видео по теме много, но сильно разбросано, а знать желательно прилично по куче направлений.
:) у осрамовских флуора на 18вт странный спектр. я их пробовал на куче всяких растишек (мята, лук, помидоры, перец, куча капуст, базилик,...). не, не понравилось, на обычных филипсовских всё растёт лучше. хз, связано или нет, но в ватах освещение делал не по феншую, а значительно меньше. семена надо было проверить, что ещё прорастает, а что выкинуть + как прорасли немного ради интереса ещё оставлял. солнца для растишек никакое, сторона не солнечная, 2 лампы, без боковых отражателей и если не период созревания у тех же помидорок, так растёт вполне бодро. вот из прошлого теста семян



недавно искал информацию по белым светодиодам на 10вт. нашел, много... разброс спектров очень сильный и часть для растишек почти никак не подходит.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Автоматическое управление теплицей

Сообщение ALV » 10 мар 2016, 23:54

Еще раз спасибо за советы!
НО
меня тревожил не источник освещения - ваша информация тоже, конечно, пригодится, но еще раз повторю - несмотря на мой сермяжный язык, я 1)немножко в теме про "люмены/канделы/моли" 2)у меня есть еще источник ценной информации - брат - кандидат биологических наук.
Я просил посоветовать средства для управления освещением/вентилятором/помпой с помощью Ардуины. И конкретики в этом вопросе пока мало.
Аватара пользователя
ALV

Сообщения: 38
Зарегистрирован: 16 мар 2011, 01:23
Откуда: Тверь
прог. языки: C/С++ Java

Re: Автоматическое управление теплицей

Сообщение Angel71 » 11 мар 2016, 00:20

брат это хорошо, просто тогда почаще с ним консультируйтесь "- светодиодная лента 12В (в качестве освещения);".
по деталюжкам немного предложили варианты, что более конкретно хотите? уточняйте, мы же не телепаты и мысли не читаем. если не знаете чем управлять потом захотите, берите модули с электромагнитным реле у которого управление идёт через оптопару. примерно такое одноканальное

или сразу хоть с десятком-другим реле.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Автоматическое управление теплицей

Сообщение ALV » 11 мар 2016, 00:36

Пока набирал сообщение, уже появилось то, что хотел попросить... Спасибо!
C 220В понял. А устройства на 12В (вентилятор, помпу)?

А про ленту я так, в качестве примера для возможного объекта управления, на котором могу потестироваться - она просто уже есть у меня. Я ведь об освещении вопрос и не задавал... :oops:
Аватара пользователя
ALV

Сообщения: 38
Зарегистрирован: 16 мар 2011, 01:23
Откуда: Тверь
прог. языки: C/С++ Java

Re: Автоматическое управление теплицей

Сообщение Angel71 » 11 мар 2016, 01:15

не задавали, хватило светодиодной ленты.
а что 12? берёте два проводка, соединяете, моторчег крутиться. отсоединяете, не крутиться. реле точно так же работает, только контакты электромагнитом соединяет.
для тестов дома реле вполне, тем более потом пригодиться может. а что в теплице потом будете подключать и чем лучше управлять это угадывание погоды на марсе.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
