Станок для намотки трансформаторов

Сообщение Speccyfan » 19 фев 2016, 09:29

Привет! А я вот потиху делаю станок для намотки трансформаторов, уже есть кое какие успехи.

Собственно используется Arduino и два драйвера DRV8825.

Видео работы:
https://www.youtube.com/watch?v=pJiwjPVOXLA

Надо еще порешать проблему с натяжением, тормоз сделать на коллекторном двигателе и управлять им используя
датчик натяжения провода. Так же думаю сделать возможность изменять расстояние от вала с каркасом до вала с укладчиком.

На сл. неделе выложу код и файлы для печати на гитхаб, может кому пригодится.
Вложения

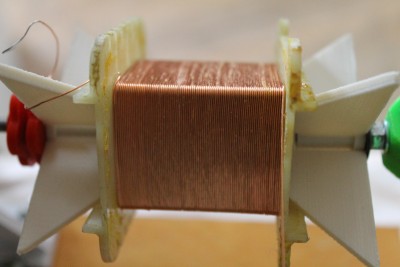

результат

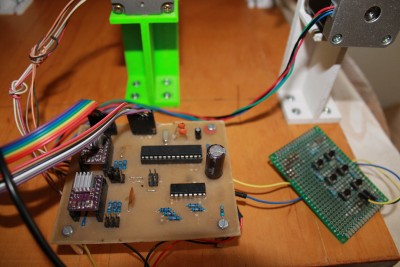

плата

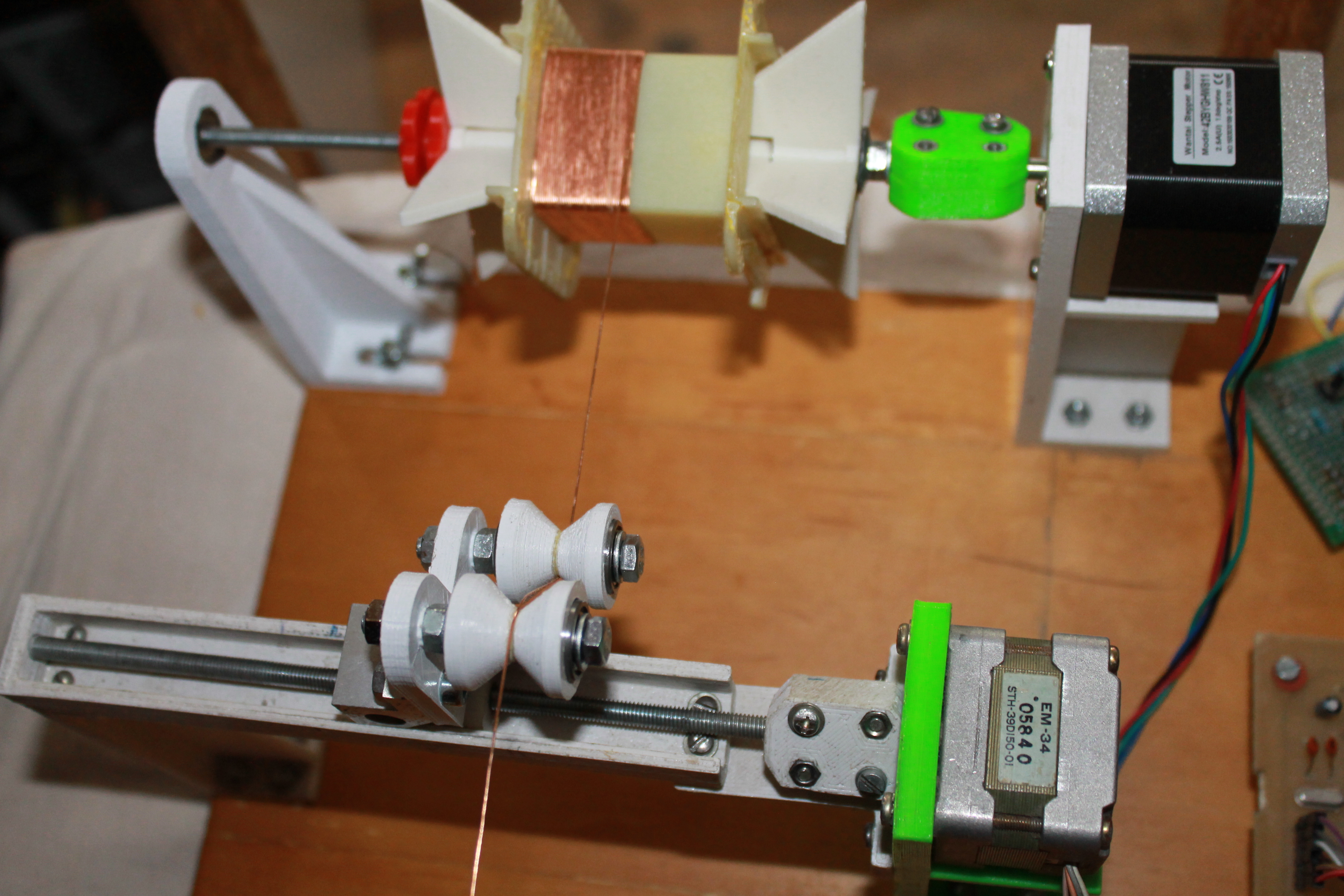

станок
With best regards, Yury Konovalov aka 2:453/53
Mendel90, Megatronics 2.0, DRV8825 (1/32), валы 12mm
Аватара пользователя
Speccyfan

Сообщения: 53
Зарегистрирован: 05 авг 2013, 21:04
Откуда: Polotsk, Belarus
прог. языки: PHP,C,ASM
ФИО: Коновалов Ю. Л.

Re: Станок для намотки трансформаторов

Сообщение benq155 » 20 фев 2016, 00:37

А железо под сердечник ты сам собираешь, или за основу берутся блоки другие? Из чего форму под катушку делаешь? И каким лакам покрываешь, обмотку?
Аватара пользователя
benq155

Сообщения: 2
Зарегистрирован: 20 фев 2016, 00:28
Откуда: Ставрополь
ФИО: Анохин.О.В

Re: Станок для намотки трансформаторов

Сообщение Madf » 20 фев 2016, 13:39

видно же каркас Б/У )
Madf

Сообщения: 2145
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Станок для намотки трансформаторов

Сообщение Speccyfan » 21 фев 2016, 17:42

Да, старые трансы разбираются и на их основе мотается новый, с нужными параметрами.
With best regards, Yury Konovalov aka 2:453/53
Mendel90, Megatronics 2.0, DRV8825 (1/32), валы 12mm
Аватара пользователя
Speccyfan

Сообщения: 53
Зарегистрирован: 05 авг 2013, 21:04
Откуда: Polotsk, Belarus
прог. языки: PHP,C,ASM
ФИО: Коновалов Ю. Л.

Re: Станок для намотки трансформаторов

Сообщение Aseris » 22 фев 2016, 18:46

Смотри на конструкцию намоточных станков без електроники, там натяжка и тормоз реализована пружиной рычагом и кожаным ремнем...
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python
