Время –вода

Сообщение Scorpio » 16 ноя 2015, 02:11

Периодически у меня в голове возникают образы футуристических часов. Функция отображения времени придает механическим устройствам некоторую осмысленность. Не то, что бы я был категорически против совершенно бесполезных, но роботизированных штучек. Скорее, мое рациональное мышление всеже не позволяет стать совсем свободным художником :)

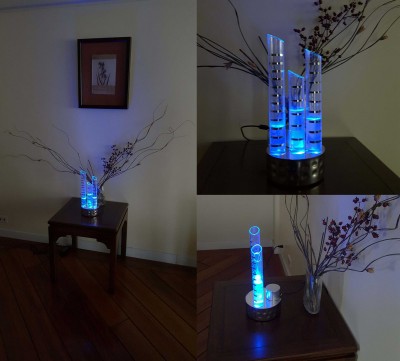

Одну из таких мысленных картинок попытался воплотить:

Вероятно что-то подобное уже есть. Не имею привычки искать, чтобы не портить себе кайф.

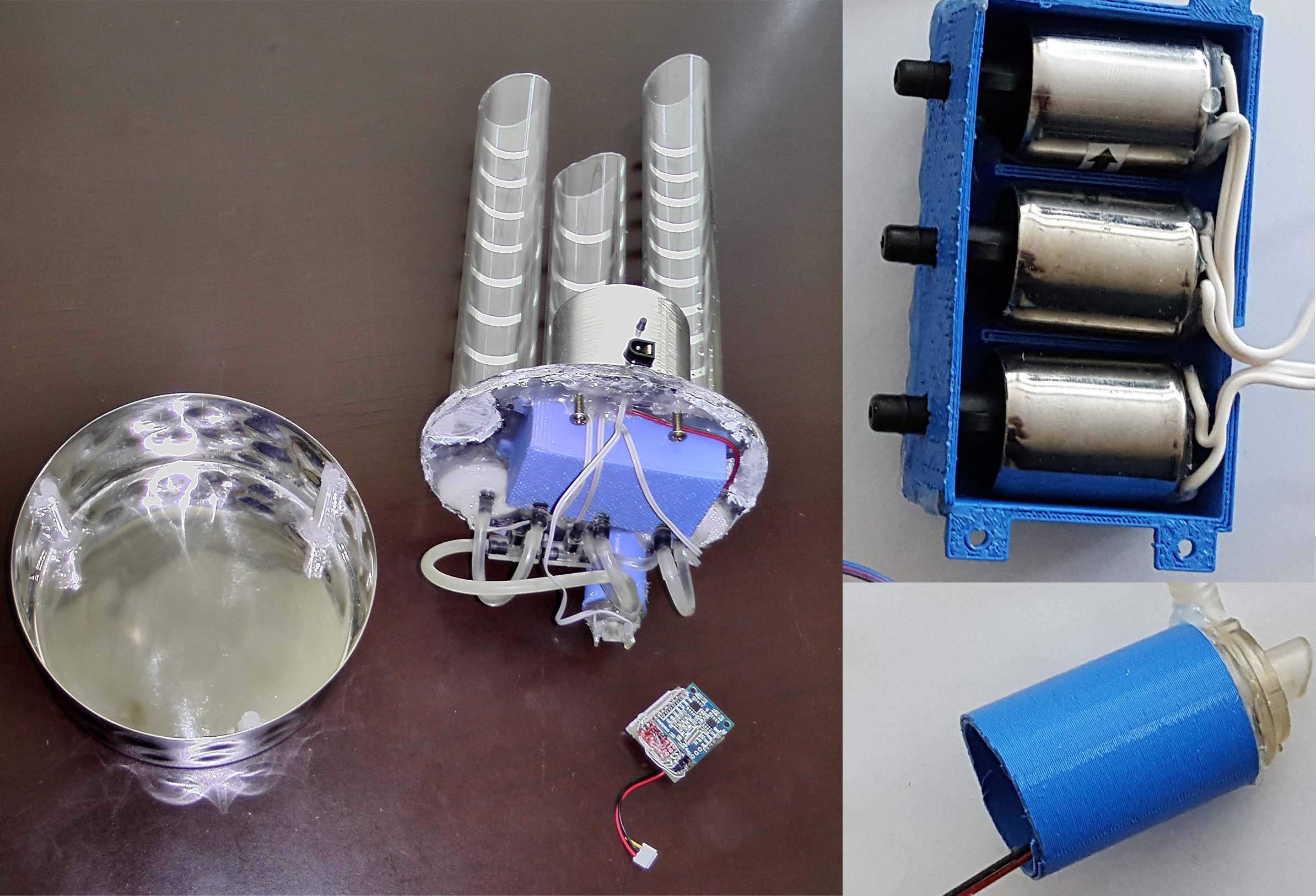

Устройство простецкое. 3 акриловые колбы, диаметром 40мм, для часов, десятков минут и минут. 3 соленоидных клапана и насос на 12В. 3 ярких светодиода для подсветки (мигание, фейдер, бегущий огонь) Платка с транзисторными ключами, микродуня и часы RTC.

Высота 385, диаметр подставки 160, высота подставки 80. Все это заправляется литром дистилированной воды. Т.к. вода имеет свойство испарятся, а насос не любит работать на сухую, имеется еще аварийный датчик уровня воды в сливном баке.
По свидетельству очевидцев смотрится довольно оригинально, особенно в полумраке.
Из недостатков надо отметить неудачные клапана. Слив минутной колбы продолжается дольше минуты. Т.о. минуты =0 никогда не отображаются. К томуже клапан издает довольно громкий щелчок, который хорошо слышен несмотря на мягкие резиновые ножки, на которых стоит аппарат.
Возможно, вместо воды, лучше использовать какое-нибудь прозрачное масло. Типа, как в новогодних шарах со снегопадом. Но я в продаже такого не видел и не знаю, как будут на него реагировать пластмассовые детали клапанов и насоса.
Аватара пользователя
Scorpio

Сообщения: 1553
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Время –вода

Сообщение elmot » 16 ноя 2015, 11:59

Круто!
Приходит в голову силиконовое масло вместо воды. Думаю клапана и насос только спасибо скажут.
можно добавить еще один клапан в минутную колбу и ток клапанов ШИМить, чтобы не щелкали.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Время –вода

Сообщение Redallex » 16 ноя 2015, 13:09

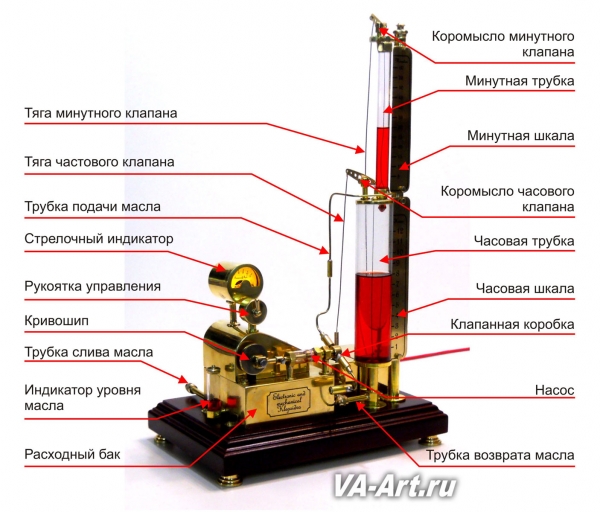

Электронно-механическая клепсидра "Течение времени"
http://steampunker.ru/blog/6417.html
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Время –вода

Сообщение Scorpio » 16 ноя 2015, 16:33

Красотень. Ничего не скажешь. Но, такую конструкцию изготовить целый завод надо :)
Да, силиконовое масло, наверное подойдет. Световой столб толжен быть более ярким. Надо попробовать.
Шимить соленоид не пробовал, но думаю, что избежать щелчка этим способом не получится. Насос работает практически бесщумно. А сервоклапана надо было изготовить самому на микромоторчиках. Сейчас уже ленюсь.
Аватара пользователя
Scorpio

Сообщения: 1553
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке
