Мой первый фрезер с ЧПУ.

Сообщение incredibl » 25 май 2015, 15:08

Решил предоставить свое творение на ваш суд. И так из чего это сделано:
-направляющие HIWIN HGR20
-каретки HIWIN HGH20HA
-ШВП SFU2005 и Концевые опоры BK15 , BF15
-Портал из алюм. плиты Д18Т
-Основа стола из алюм. станочного профиля 60х30
-Стол-алюм. профиль 120х20
-Шпиндель TDK80-2.2-24K(водяное охл.)
-Инвертор BEST FC300-B4-2.2G/T2
-Вод.насос ZHENYU-3200
-Шаговые двигатели SUMTOR 57HS11242A4(по Х), SUMTOR 57HS10042A4(по Y, Z)
-Драйвера DM5045 4.5A
-Плата управления 4 Axis USB CNC Stepper Motion Controller Mach3 e-cut 1 МГц 5V
-Концевики ROKO SN04-N
-Кабель-канал 15 * 40 мм
-Блок питания GY600w-48-А
Вложения

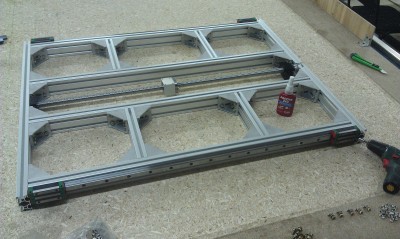

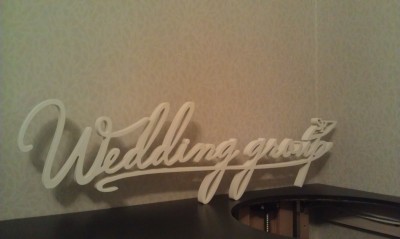

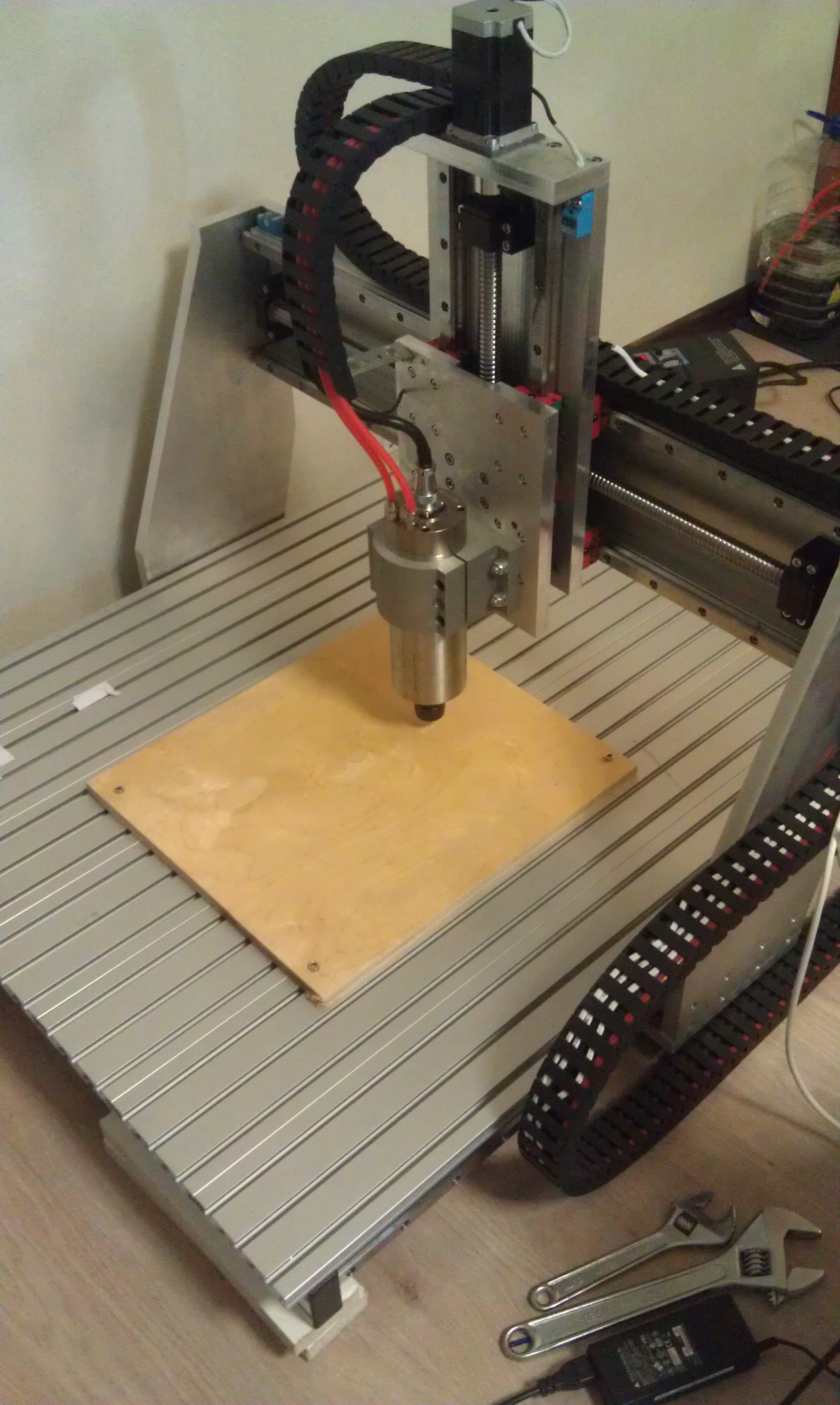

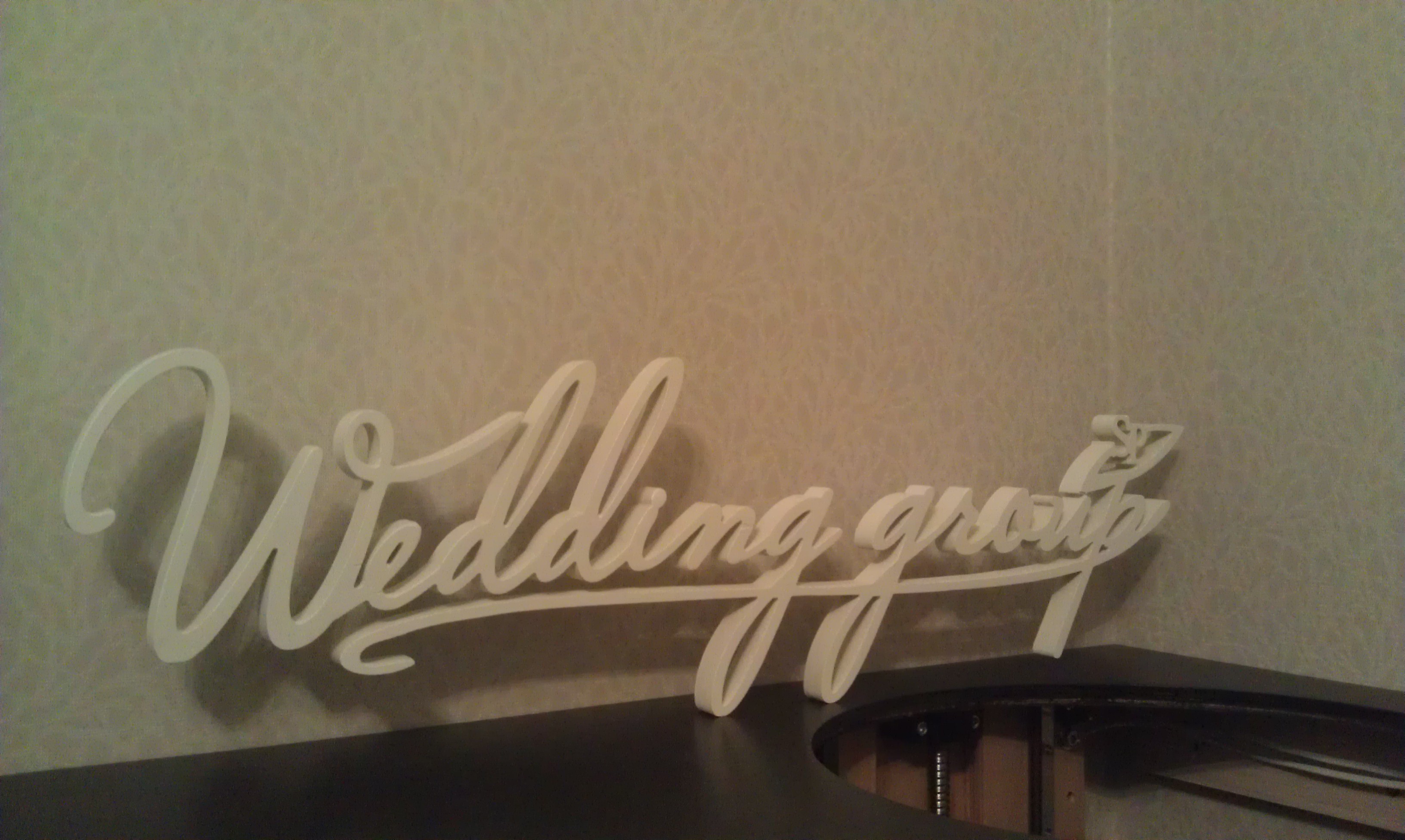

первая работа

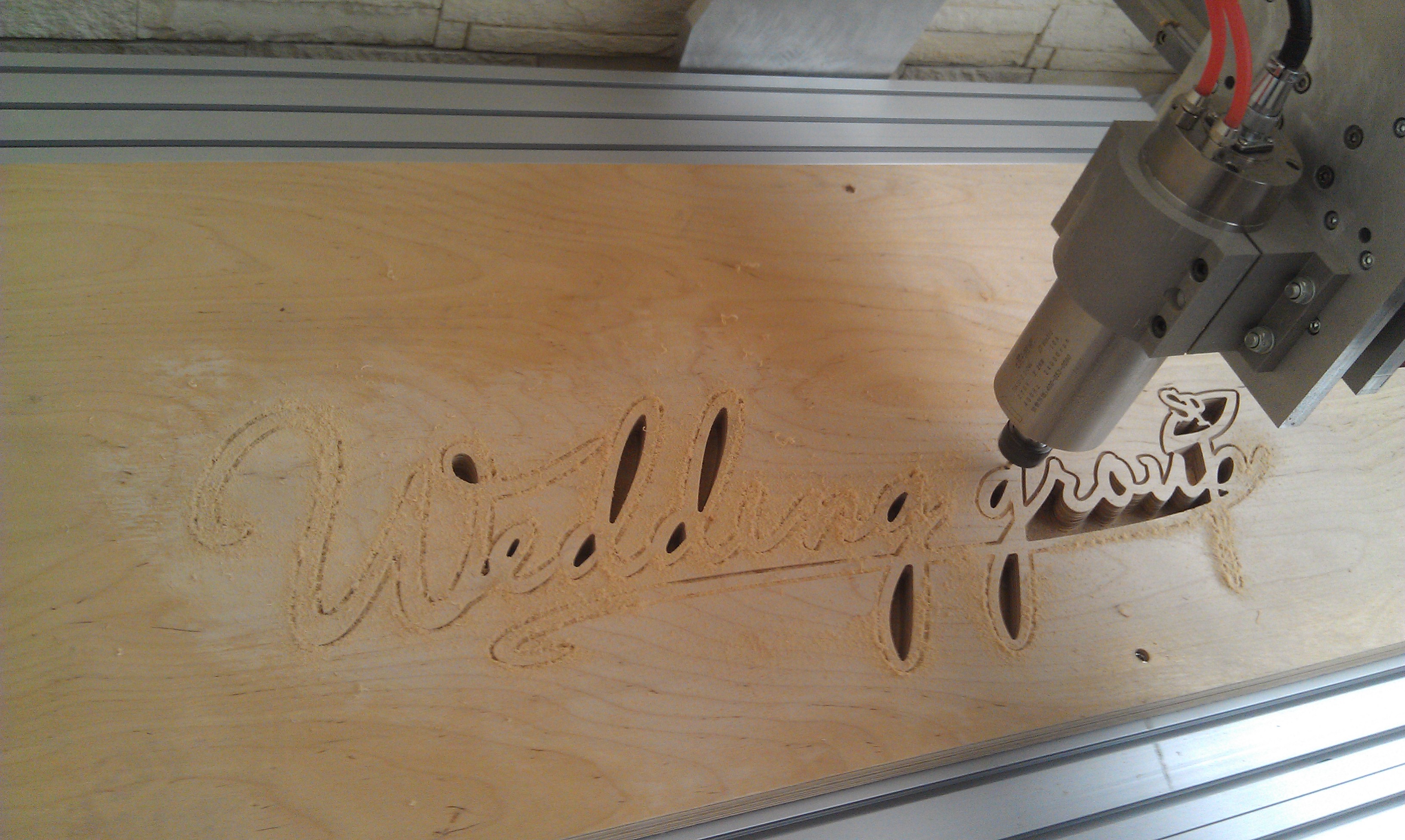

фанера 21мм пройдена в три прохода, фрезой 3мм (кукуруза)
incredibl

Сообщения: 3
Зарегистрирован: 25 май 2015, 15:00
Откуда: казань

Re: Мой первый фрезер с ЧПУ.

Сообщение Madf » 25 май 2015, 17:33

круто конечно, но как понимаю, обошлось в круглую сумму (наверное проще было купить уже готовый)
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Мой первый фрезер с ЧПУ.

Сообщение incredibl » 25 май 2015, 19:11

да не дёшево, чуть больше 100 пришлось выложить. Но сомневаюсь что приличное что то можно было взять за эти деньги.
incredibl

Сообщения: 3
Зарегистрирован: 25 май 2015, 15:00
Откуда: казань

Re: Мой первый фрезер с ЧПУ.

Сообщение Madf » 25 май 2015, 22:47

рабочая область?
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Мой первый фрезер с ЧПУ.

Сообщение EIN_ENGEL » 25 май 2015, 22:47

жёсткости портала хватает?
У меня покупной портальный фрезер, если взяться за ноги портала и двигать их вперёд-назад, то чувствуется, что конструкция гуляет. Это проявляется, когда шпиндель уходит почти к крайним положениям по оси Х, и если обрабатываемый материал твёрдый, могут быть деформации траектории и брак деталей.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Мой первый фрезер с ЧПУ.

Сообщение RootAdmin » 26 май 2015, 12:01

Очень качественно. Смотрю с искренней завистью, мой "фанерный" смотрится как макет. Ничего, вот переделаю его в металлический... Хочу из профиля сварить. :)
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Мой первый фрезер с ЧПУ.

Сообщение esisl » 26 май 2015, 12:41

Варить не советую. Без оснастки поведёт сразу.
Причём самое пакостное, что если варить в нормальном кондукторе, то поведёт спустя какое-то время, причём непредсказуемо.
"Плавали знаем" (с)
esisl

Сообщения: 793
Зарегистрирован: 23 июл 2012, 15:24

Re: Мой первый фрезер с ЧПУ.

Сообщение ivasi » 26 май 2015, 14:35

Достойный аппарат получился. А стоимость не такая уж круглая, учитывая курс $.
Какие скроростные характеристики?
Производились ли расчеты рельс, винтов и движков при проектировании?
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Мой первый фрезер с ЧПУ.

Сообщение RootAdmin » 26 май 2015, 18:23

esisl писал(а):Варить не советую. Без оснастки поведёт сразу.
Причём самое пакостное, что если варить в нормальном кондукторе, то поведёт спустя какое-то время, причём непредсказуемо.
"Плавали знаем" (с)

Сам знаю, но сейчас нет денег чтоб фрезернуть нормальный. А сварить - это я и сам запросто. :) Вот и думаю, как заранее предусмотреть возможную компенсацию геометрии. То ли "талрепы" из шпилек предусмотреть, то ли еще чего. Первый был фанерным макетом, второй - металлическим. Буду идти по граблям :P
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Мой первый фрезер с ЧПУ.

Сообщение esisl » 26 май 2015, 19:27

Профили взять люминиевые и дырочек насверлить.
Ещё вариант - каким-то макаром составить карту деформаций и попытаться скомпенсировать программно.

Сколько варил, от станков до яхт и цельного дома :) но всегда с пост-деформациями жуткий гемор :(
esisl

Сообщения: 793
Зарегистрирован: 23 июл 2012, 15:24

Re: Мой первый фрезер с ЧПУ.

Сообщение ivasi » 26 май 2015, 21:30

Если формат не большой, можно взять лист железа 8-10мм и прикрутить к нему профиль.
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: Мой первый фрезер с ЧПУ.

Сообщение incredibl » 27 май 2015, 00:08

Madf писал(а):рабочая область?

600х800х200

Добавлено спустя 5 минут 24 секунды:
EIN_ENGEL писал(а):жёсткости портала хватает?
У меня покупной портальный фрезер, если взяться за ноги портала и двигать их вперёд-назад, то чувствуется, что конструкция гуляет. Это проявляется, когда шпиндель уходит почти к крайним положениям по оси Х, и если обрабатываемый материал твёрдый, могут быть деформации траектории и брак деталей.

по реальной жёсткости пока ничего сказать не могу, металлы пока на нем не обрабатывал. но конструкция жесткая, люфтов не наблюдается

Добавлено спустя 11 минут 5 секунд:
ivasi писал(а):Достойный аппарат получился. А стоимость не такая уж круглая, учитывая курс $.
Какие скроростные характеристики?
Производились ли расчеты рельс, винтов и движков при проектировании?

Успел заказать всё практически до скачка цен, так что по старому курсу считай брал.
Скорость рабочая 1000-1500
Расчеты не производил начитался форумов сделал выводы для себя и интуитивно всё подобрал.
incredibl

Сообщения: 3
Зарегистрирован: 25 май 2015, 15:00
Откуда: казань
