Второго Разведчика собираюсь делать на двухдвижительной платформе с поддерживающим свободным колесом. Его вид представляю:

Добавлено спустя 2 минуты 16 секунд:
И вид снизу:

А почему разведчик? Что и зачем он разведывает?

_________________
Никто кроме нас!!!
4Robots.ru - Все для роботов!

Планирую сделать саперный комплекс, состоящий из Робота-сапера и трех Разведчиков с разными мехатрониками. Однодвижительный Разведчик уже сделан и испытан (смотри на предыдущей странице). Этот Разведчик 2. Будет еще Разведчик 3, вездеходный.
Разведывать будут наличие подозрительных (взрывоопасных) предметов.

Вчерне сделал Разведчика 2 с вариантами оснастки - камерой или регистратором. Вот, что получилось.

Добавлено спустя 2 минуты 58 секунд:
Авот другой вариант, с регистратором.

Добавлено спустя 11 минут 46 секунд:
Ребята, обращаюсь к вам за советом. Не знаю на чем остановиться, чтобы продолжить работу дальше.
Есть несколько вариантов с "мозгами":
1. На Аррдуино. Сейчас на роботе стоит UNO и шилд моторов.
2. Блутуз. Есть "свисток" и платочка блутуз.
3. Управление от ПДУ.

Что посоветуете?

Ребята, кто-нибудь работал с блютузом на маленькой платке с МС ВС417?
Ее вид по ссылке http://cxem.net/arduino/arduino63.php
Там необходимо припаивать несколько проводов.
Надо вскрывать термоусадку?

Добавлено спустя 1 минуту 28 секунд:
Плата синяя.

Выставляю вид нашего роботодрома с полосой препятствий, эстакадой, горой и прочим. Если будут какие-либо замечания, вопросы, предложения - с удовольствием их прочитаю, и вполне возможно, что применю что-то из них.

Сегодня завершили работу над отделением разведки. Предлагаю вашему вниманию его изображение.

Добавлено спустя 2 минуты 5 секунд:
Провели испытания Разведчика 1 с регистратором. Чуть позже выставлю ролик.

О, уже целый зоопарк разведчиков! Респект!

_________________
RoboCraft.ru

Просто я работаю преподавателем робототехники и это мои, так называемые, учебные пособия. Здесь представлены практически все основные мехатроники: однодвижительная, двухдвижительная и четырех движительная. Ну и венчать весь этот "зоопарк" будет робот-сапер. Его, надеюсь, увидите через недельку.

В основном закончил механическую работу над роботом-сапером.



Робот-сапер и два Разведчика.

Добавлено спустя 6 минут 34 секунды:
Вид робота-сапера с вытянутым захватом.



Теперь начнется основная работа - программирование.

Завершили полностью нашего роботодрома с горой, полосой препятствий и эстакадой. Провели испытания Разведчика 3.
Выставляю видео.

https://www.youtube.com/watch?v=dDpS2JZWVS8

Хотелось бы увидеть робота-сапёра в действии. За проект респект, очень достойно

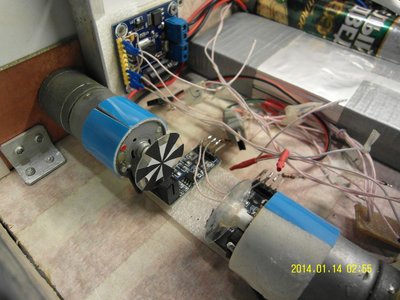

Спасибо за оценку по разведчикам! С 1-м и 3-им все в порядке. Они окончательно сделаны и функционируют нормально. Вот с Разведчиком 2 есть затруднения. Моторы работают нестабильно, левый уводит немного в сторону, и поэтому маршруты (один и тот же скетч) получаются немного разные. Надо ставить датчики скоростей на моторы.
Ребята, помогите с их применением! Хочу применить вот такие:

http://www.aliexpress.com/item/10PCS-XT ... 87914.html

Откликнитесь, кто работал с ними!

Добавлено спустя 3 минуты 20 секунд:
Извините, не ответил по роботу-саперу. Мы еще не решили по его передвижению. Есть несколько вариантов.
Работа с манипулятором и захватом будет по радиоуправлению от ПДУ.

что вас интересует?

там 1 оналоговый выход 1 дискретный. пользуете дискретный считаете в коде сколько сделали шагов. можно прерывание организовать считать время. мм?

Нужно синхронизировать работу мотор-редукторов, чтобы они вращались с одинаковыми скоростями. Иначе наблюдается уход в сторону от прямой линии. И при поворотах также идет дисбаланс, и тяжело подбирать время поворота.
Не можете ли вы дать ссылку на подобный скетч работы с датчиками скоростей?
