Робот на основе компьютера с полноценной виндой на борту.
Пока может только дистанционно управляться через интернет и передавать видео.
Говорит то что напишут.
Сейчас работаю над распознаванием голосовых команд, изображения и ориентированием в пространстве.
Собирается довольно просто (мне показалось что это проще чем на основе микроконтроллера)
только немного дорого (около 20-25 тыс руб)
Проект написан на С++ с использованием OpenCV.
Можно легко подключать моторы, датчики, сервоприводы и пр.
Если кто то захочет сделать что то подобное, распишу все более подробно.

как используется OpenCV ?
как организовано питание?
что за странный белый куб на борту?

OpеnCV использовал скорее на перспективу - хочу изучать распознавание объектов (для этого вобщем и делал).
пока получаем картинку в формате IplImage переводим ее в монохромное изображение и построчно отсылаем на удаленный комп - оператору.
Питалово от LiPo аккумулятора на 21 вольт - через вот эту штуку - DC-DC Power Module 25W. На выходе получаем 5в для разных нужд и регулируемое напряжение где то в 15-17 вольт которое идет на блок питания M3-ATX (вставляется непосредственно в материнку) кнопки сверху - одна подрубает все питание, вторая симулирует автомобильное зажигание для старта. Довольно просто, хотя повозиться пришлось.
А белая штука это случайно попавшая ко мне маленькая аудио колонка (лень было с усилителями звука еще заморачиваться и динамиками). Внутри ей места уже не было, поэтому присобачил сверху.
Девушка моя была в шоке, когда робот к ней выкатился и поздоровался по имени - "откуда он знает как меня зовут?" до сих пор смеюсь

на тему зарядки аккумуляторов, контроля уровня заряда. http://www.mini-box.com/OpenUPS?sc=8&category=1264 может пригодится.

О какая интересная штука, а есть какой то опыт в ее использовании?
Я так понимаю что ее можно поставить между аккумулятором и блоком питания чтоб контролить уровень заряда?
Мне бы что то придумать чтоб можно было как в ноутбуке - работал или от аккумулятора или от розетки и при этом аккумулятор бы заряжался. А то пока приходится всt это физически присоединять - отсоединять, каждый раз опасаясь короткого замыкания (пару раз он у меня уже горел )

опыта нет. именно эта штука должна обеспечить при подключении робота к блоку питание переход на питание от БП и заряд аккумуляторов. при этом в системе все это видится как батарея ноутбука с сообщениями о низком заряде и выключении компа при разряде. для аккумуляторов у этого контроллера есть профили заряда и балансировки. то что надо для lipo . и профили можно делать самому. короче универсальная штука. см. документаци и ПО которое идет с этим чудом.

если еще и научишь как заказывать ее оттуда буду вдвойне благодарен. M3-ATX мне из америки привезли. Как ее по почте заказать?

Добавлено спустя 4 минуты 40 секунд:
а все нашел где купить у нас в стране

Хороший тон вставлять изображение на робофорум, а не на какой нить хостинг,
для ютуба хватит только кода : sJkHCC_Xm0M

Добавлено спустя 1 минуту 11 секунд:
Через что реализовано управление силовой частью?

силовая часть от компа через USB к модулю Ke-USB24A. (тут все просто на С++ шлем команды как в текстовый файл - включить выход\выключить, также считывание или напряжение можно считать) от Ke-USB24A идет все уже на драйвер двигателей.

а как тут картинку выложить? я пробовал что то не очень вышло просто.

картинку можно прикреплять как файл и вставлять в сообщений.
Ke-USB24A немного унылая вещь. там нет ШИМ. нельзя плавно крутить движки. нельзя с нее сервами управлять. или как у вас реализовано управление сервами?
нельзя заставить выполнять свой код.
arduino за 10$ куда лучше

для сервов у меня драйвер сервоприводов стоит. ШИМ можно программно реализовать - нужды пока не было, но частота там вроде позволяет.
ну робостроитель я начинающий - на днях придет ардуино - буду пробовать.
а можно на ардуино в реалтайм с компа слать и выдавать ШИМ? как это програмно реализовать? может есть готовые примеры или где можно почитать?

программно если код в микроконтроллере. общение ПК-микроконроллер через USB если вкратце на уровне 5мс задержек. это много.
среда ардуино умеет упрощенное программирование http://arduino.ru/Reference (за счет закрепленных настроек и готовых библиотек)
там есть аппаратный 8битый ШИМ. есть библиотека для сервоприводов и кучи всего.
пример программы для 1 выхода ШИМ и 1 сервы управление с ПК.

при желании можно что то более низкоуровневое. возможности широки. вплоть до написания автопилота для какого-нибудь мультикоптера. см. проект arducopter

у меня кстати первый робот тоже был с Ke-USB24A. и M3-ATX есть, но не нужен, потому что я покупке miniITX платы предпочел Intel NUC. Рекомендую.
по опыту могу порекомендовать использовать радиоуправление для моделистов. какой-нибудь китайский 2.4ггц.

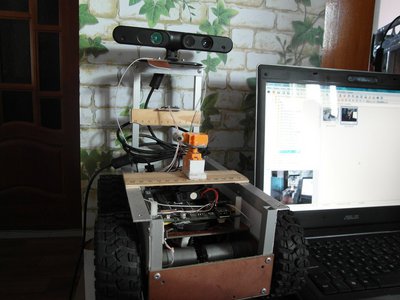

моя последняя поделка download/file.php?id=28106&t=1 имеет такой смешанный вид управления с приоритетом РУ. полезно когда надо остановить\отогнать тележку.

а как же, в ардуине есть UART и таймеры.
У меня не ардуина, а просто микроконтроллер на AVR принимает команды с компа через bluetooth-модуль, подключенный напрямую к UARTу МК.

Мой проект forum16/topic12233.html

А здесь найдешь всё по ардуине http://arduino.cc/

что такое UART?

Логически тот же rs-232, но с человеческими уровнями напряжений(5 или 3.3В). Есть практически на любом микроконтроллере.
