Крошштейн для монитора с шаговым двигателем

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Крошштейн для монитора с шаговым двигателем

Сообщение lutorster » 05 мар 2013, 21:10

Добрый день!

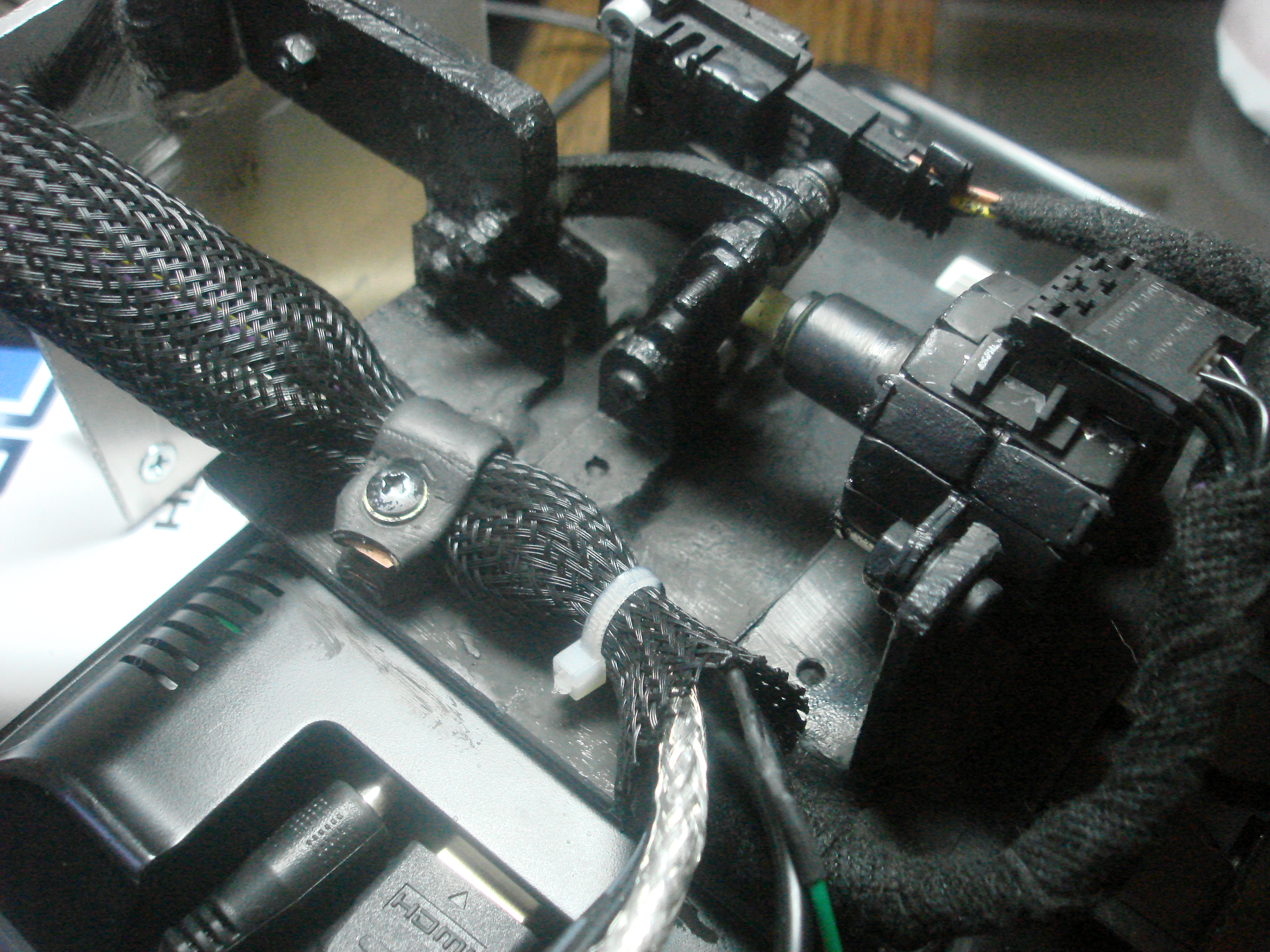

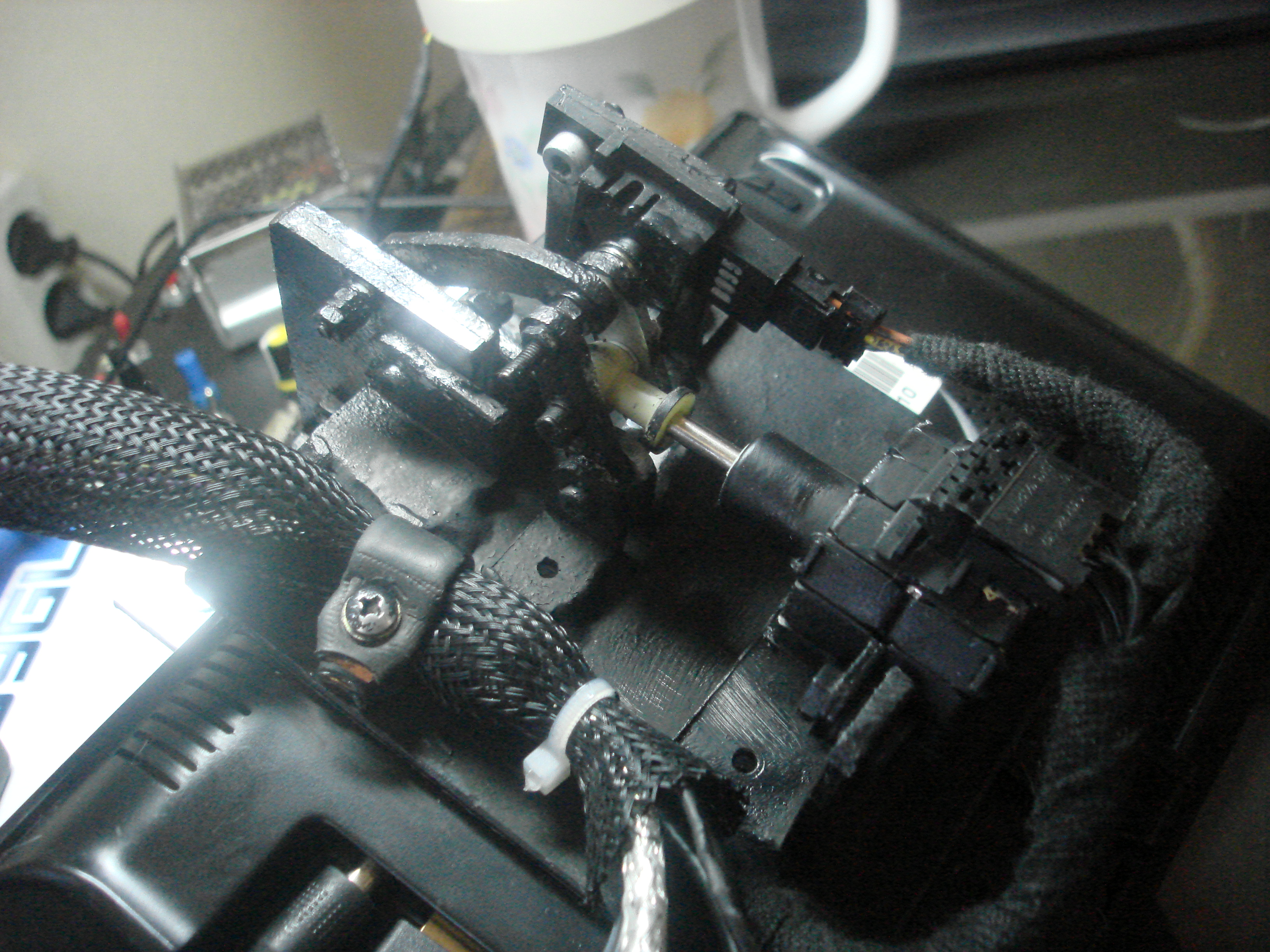

Вот с целью складывания монитора сделал такой девайс.
В качестве привода использован шаговый мотор с корректора фары с фольксвагена (друг отдал когда то побитую фару).
управляется пока Мега128(пока, потому что была готовая макетка спаянная на меге и с драйвером шагового мотора L293D).
На изготовление железа ушло пару дней на работе в промежутках между работой. Программа управления написана в среде програмирования AlgorithmBuilder.
Конечнее положение закрытого монитора определяется датчиком холла.





Вложения
Последний раз редактировалось lutorster 07 июн 2013, 03:20, всего редактировалось 3 раз(а).
Аватара пользователя
lutorster

Сообщения: 11
Зарегистрирован: 07 янв 2012, 16:35
Skype: lutor_lvec
прог. языки: Ассемблер, Сии

Re: Крошштейн для монитора с шаговым двигателем

Сообщение Angel71 » 05 мар 2013, 21:37

за гнёзда питания и hdmi немного боязно. может какую пластину сзади прикрутить и к ней стяжками, изолентой,... шнуры?
в тег (пимпа возле смайликов)
Код: Выделить всёРазвернуть
[youtube][/youtube]

вставляете коды
1LQyournsYg
zmZ9l70RUSU
zYxQ_HmpeK4
Последний раз редактировалось Angel71 05 мар 2013, 21:41, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Крошштейн для монитора с шаговым двигателем

Сообщение Myp » 05 мар 2013, 21:38

какой мощный моторчик :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15927
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Крошштейн для монитора с шаговым двигателем

Сообщение Nesenin » 05 мар 2013, 21:39

прикольно.
ролики выкладывается так
Код: Выделить всёРазвернуть
http://youtu.be/zYxQ_HmpeK4 --> [youtube]zYxQ_HmpeK4[/youtube]
Аватара пользователя
Nesenin

Сообщения: 1324
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Крошштейн для монитора с шаговым двигателем

Сообщение lutorster » 05 мар 2013, 21:47

Все я понял по поводу видео. Моторчиков уже насобирал почти 18 штук. Работая на офф.сервисе по ремонту автомобилей много машин бьется, так я сразу бегу их оттуда выдирать :) . Моторчик действительно мощный я его просто сжимая руками вообще удержать немогу.

На основе моторчиков хочу захват сделать на три пальца. Но пока в раздумиях самого механизма..... что бы эфективен был и долговечен.
Аватара пользователя
lutorster

Сообщения: 11
Зарегистрирован: 07 янв 2012, 16:35
Skype: lutor_lvec
прог. языки: Ассемблер, Сии

Re: Крошштейн для монитора с шаговым двигателем

Сообщение lutorster » 14 мар 2013, 03:06

Со шнурами все ок. Они физической нагрузки не переносят .... начал устанавливать уже в автомобиль, так что скоро будут фотки в полностью законченном варианте.
Аватара пользователя
lutorster

Сообщения: 11
Зарегистрирован: 07 янв 2012, 16:35
Skype: lutor_lvec
прог. языки: Ассемблер, Сии

Re: Крошштейн для монитора с шаговым двигателем

Сообщение lutorster » 07 июн 2013, 03:18

К сожалению времени все никак не найду что бы установить в автомобиль. Схемотехнику и программу выложу когда перепишу программу на Си с Алгоритмбилдера. Для дальнейшей возможности изменения.
Аватара пользователя
lutorster

Сообщения: 11
Зарегистрирован: 07 янв 2012, 16:35
Skype: lutor_lvec
прог. языки: Ассемблер, Сии
