Дистанционный виброход за пару часов.

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Дистанционный виброход за пару часов.

Сообщение elmot » 31 окт 2012, 17:17

Примерный туториал, как сделать виброхода, управляемого по bluetooth.
необходимые детали:
- Плата [[blutle]]
- 2 китайских виброхода - аналога hexbug nano. Продаются в магазине "все по 37 руб". Возможна замена на 2 подбритые наискось зубные щетки с вибромоторами от сотовых телефонов.
- аккумулятор от старого сотового. сам телефон можно использовать как зарядное устройство.
- кусок текстолита.
- пара небольших разъемов(я разрезал удлиннитель для серводвигателя)
- проводки, синяя изолента, двусторонний скотч.
- светодиоды с резисторами от 200 Ом, пьезоизлучатели - по вкусу.
Итак, приступим:

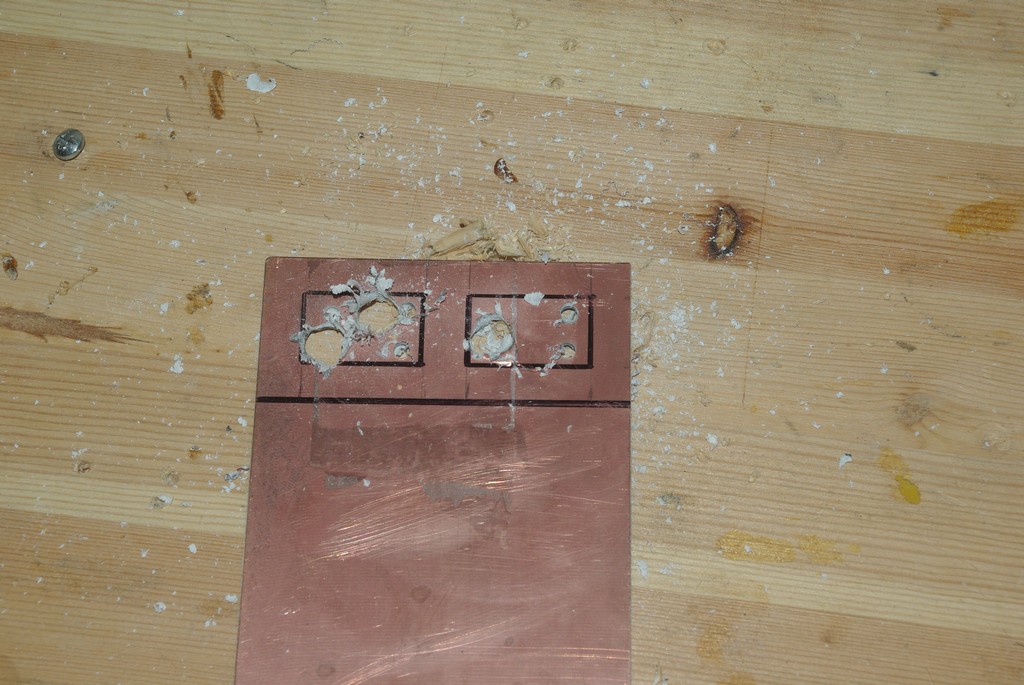

Размечаем и сверлим текстолит

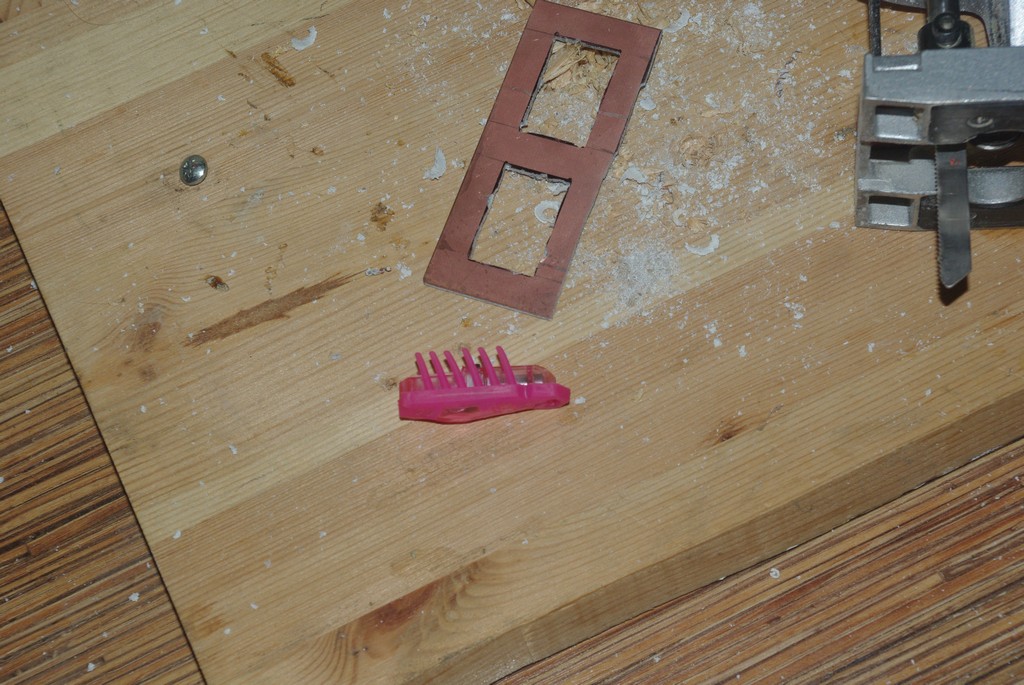

теперь лобзиком

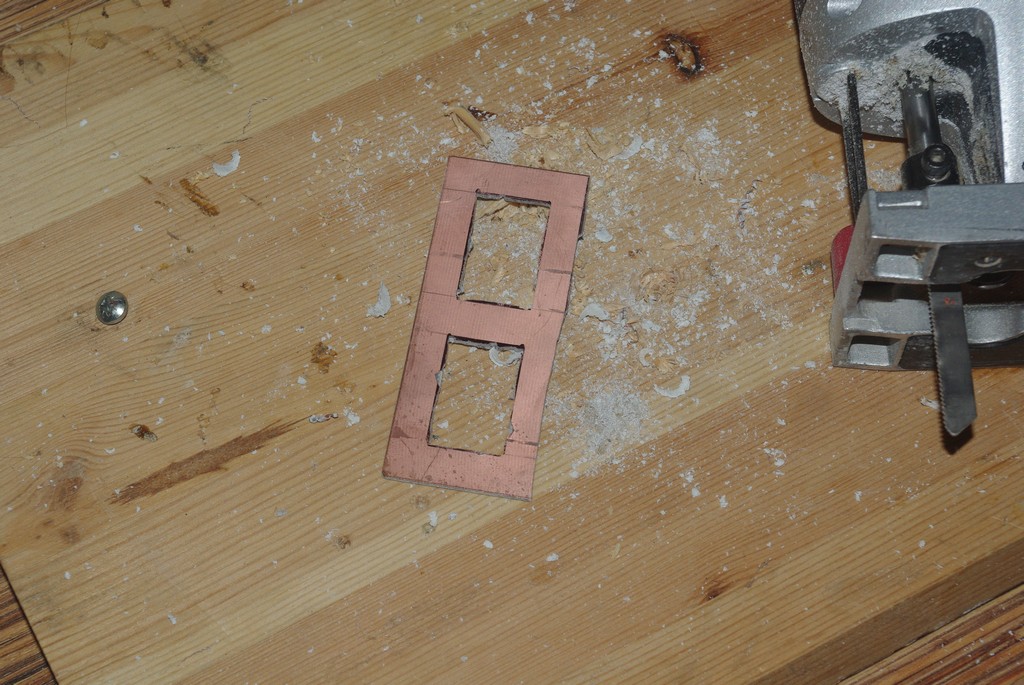

Теперь напильником

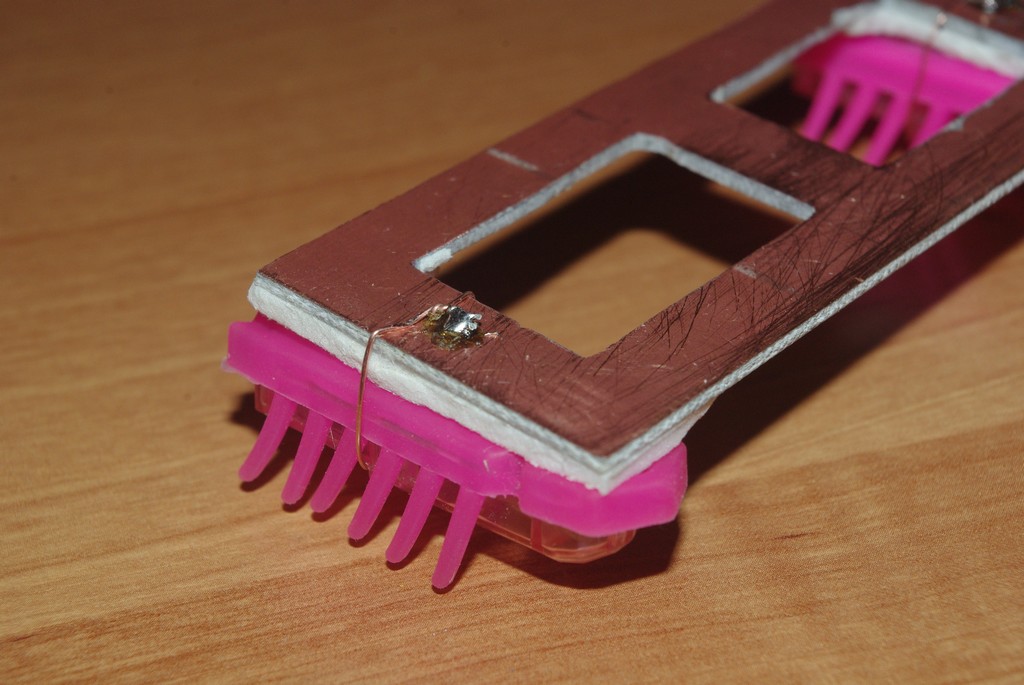

Приклеиваем "ходовую часть". Проволочку лучше не надо, я ее потом убрал.

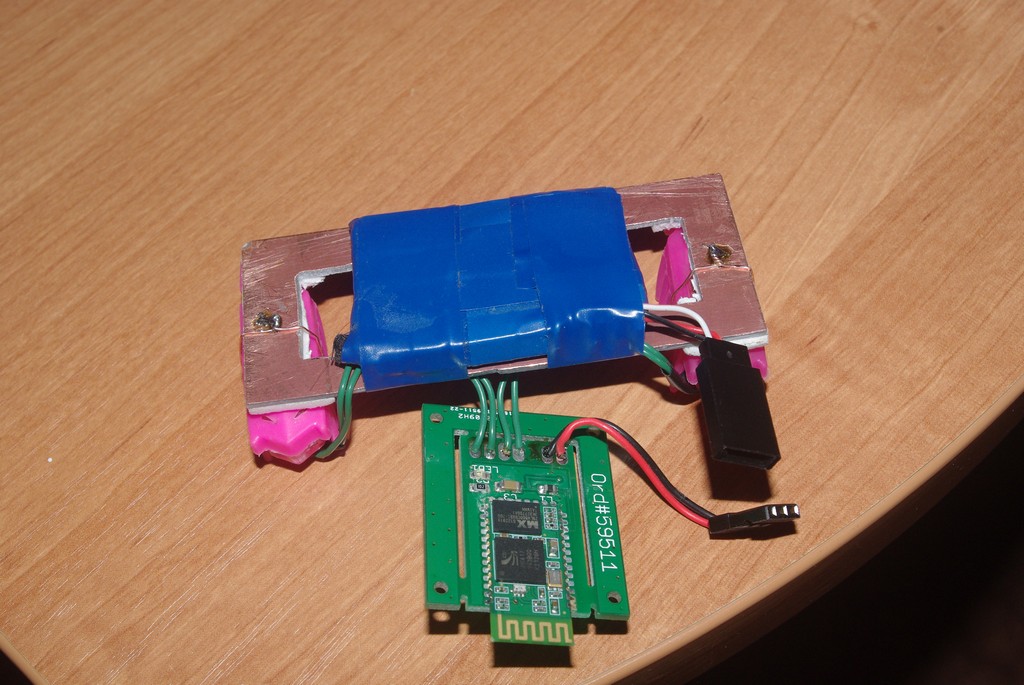

Аккумулятор, синяя изолента, проводочки

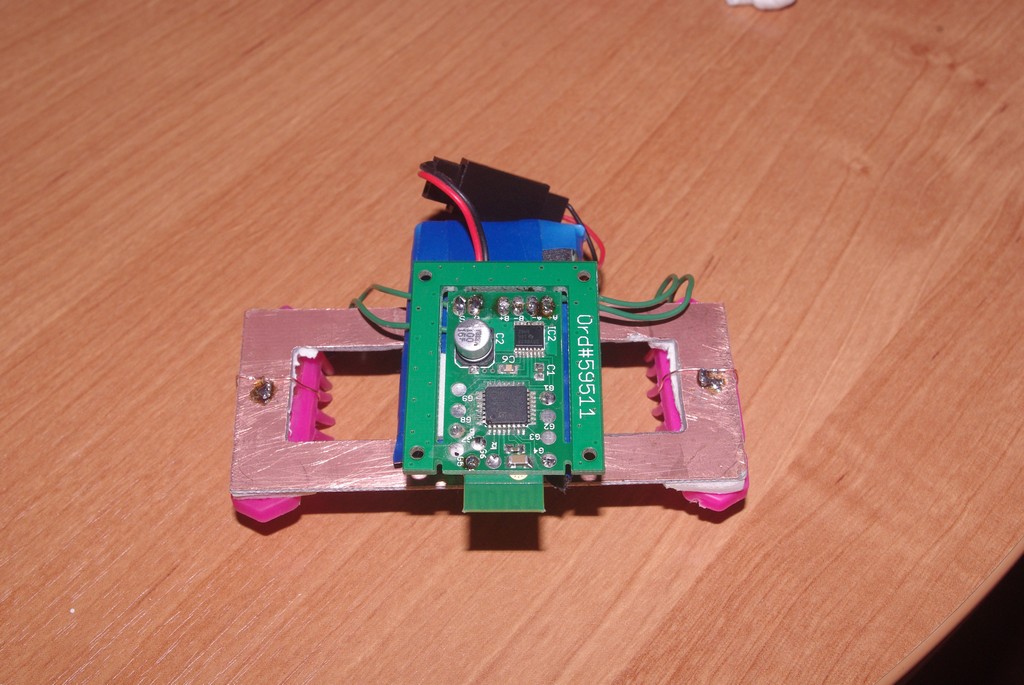

Почти готово

Робот претендует на звание "самого дурацкого робота с робофорума", поэтому надо добавить соплей

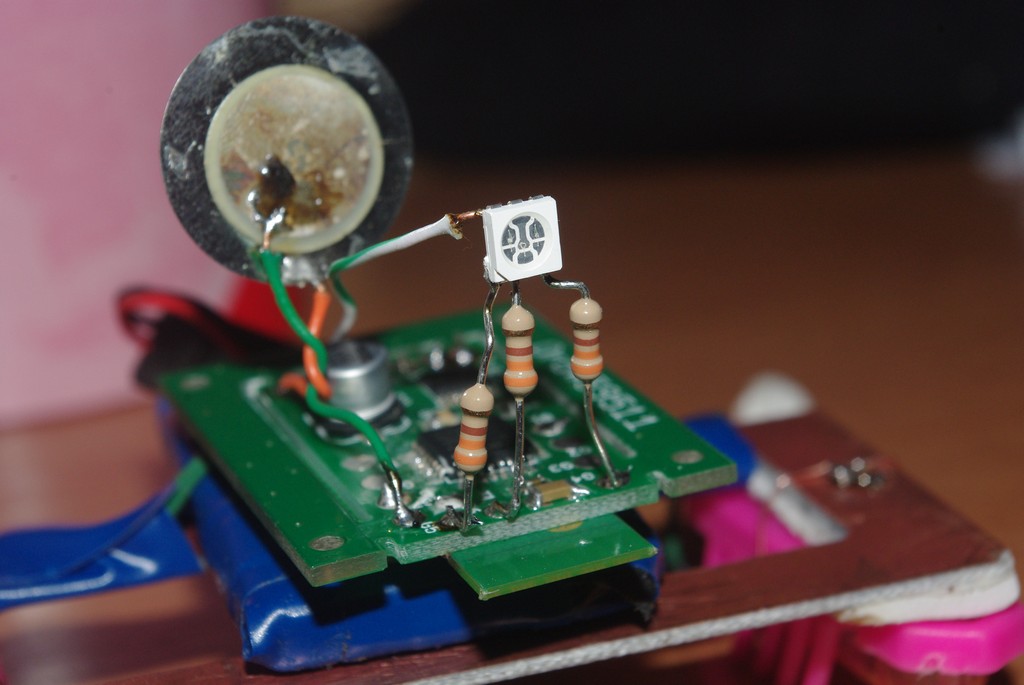

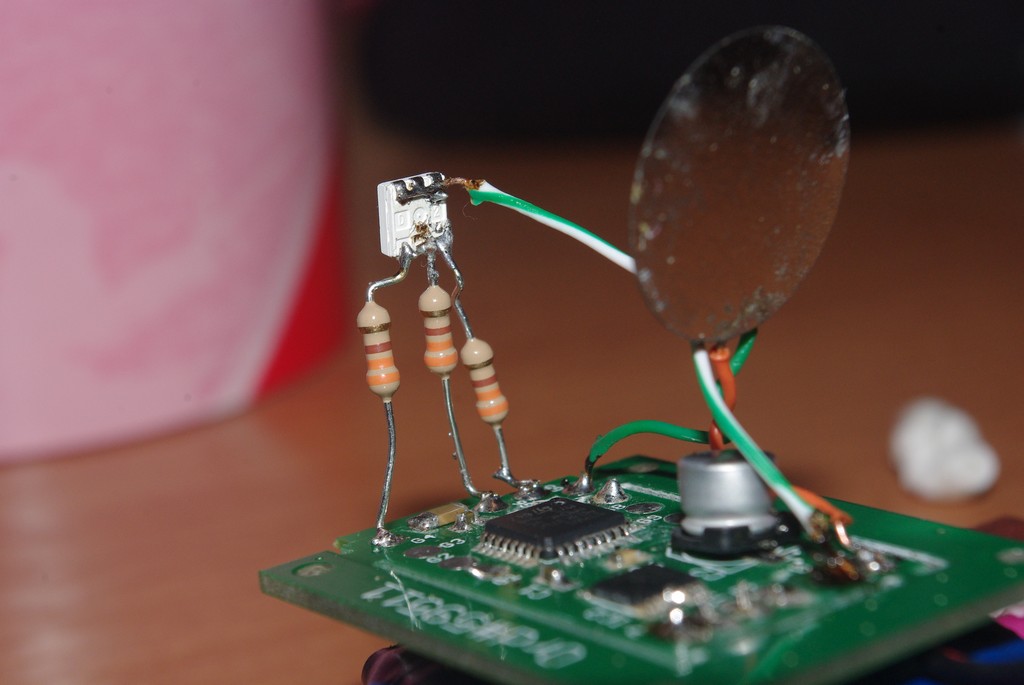

пьeзик и rgb led

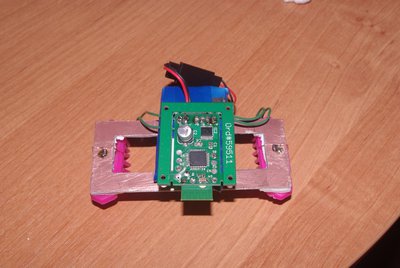

Робот готов!
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Дистанционный виброход за пару часов.

Сообщение cjA » 31 окт 2012, 19:19

Теперь нуно его во внеконкурсных испытать- по линии и банки из круга(робосумо называется, да?)
Прикольный :)
(я так понял это твой ответ на мое "отдельную ветку создать")
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Дистанционный виброход за пару часов.

Сообщение Dmitry__ » 31 окт 2012, 21:36

elmot писал(а):Робот претендует на звание "самого дурацкого робота с робофорума", поэтому надо добавить соплей

:ROFL:
Нееее, вот так: "самого дурацкого робота с робофорума с крутыми мозгами"
Аватара пользователя
Dmitry__

Сообщения: 6048
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Дистанционный виброход за пару часов.

Сообщение cjA » 31 окт 2012, 22:15

Мозгов у него нет, он же блутуз, человеком управляется. Хотя, да, получается самые крутые мозги. Виброход который за лазерной указкой бегал еще был, так что этот- не нонсенс.
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Дистанционный виброход за пару часов.

Сообщение Dmitry__ » 31 окт 2012, 22:17

Да щазззз, там stm8
forum10/topic11963.html?view=unread#unread
Аватара пользователя
Dmitry__

Сообщения: 6048
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Дистанционный виброход за пару часов.

Сообщение elmot » 31 окт 2012, 22:25

ваще конечно типичный оверинжиниринг. На борту 2 проца по 16 мГц. Так что мозгов там с избытком. Но таков уж наш век
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Дистанционный виброход за пару часов.

Сообщение MegaBIZON » 31 окт 2012, 22:52

Ай прикольная поделочка :)
Эти китайские нанобуги и в самом деле на грех просятся ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Дистанционный виброход за пару часов.

Сообщение robovan » 01 ноя 2012, 01:02

шикарный пугатель девченок:-)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1452
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: Дистанционный виброход за пару часов.

Сообщение Plastilinstyle » 01 ноя 2012, 15:03

помоему банки из круга-это кегельринг, а робосумо-это выталкивание соперника из круга :D
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург
