Плоттер из конструктора

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Плоттер из конструктора

Сообщение ft-ninja » 28 фев 2012, 15:04

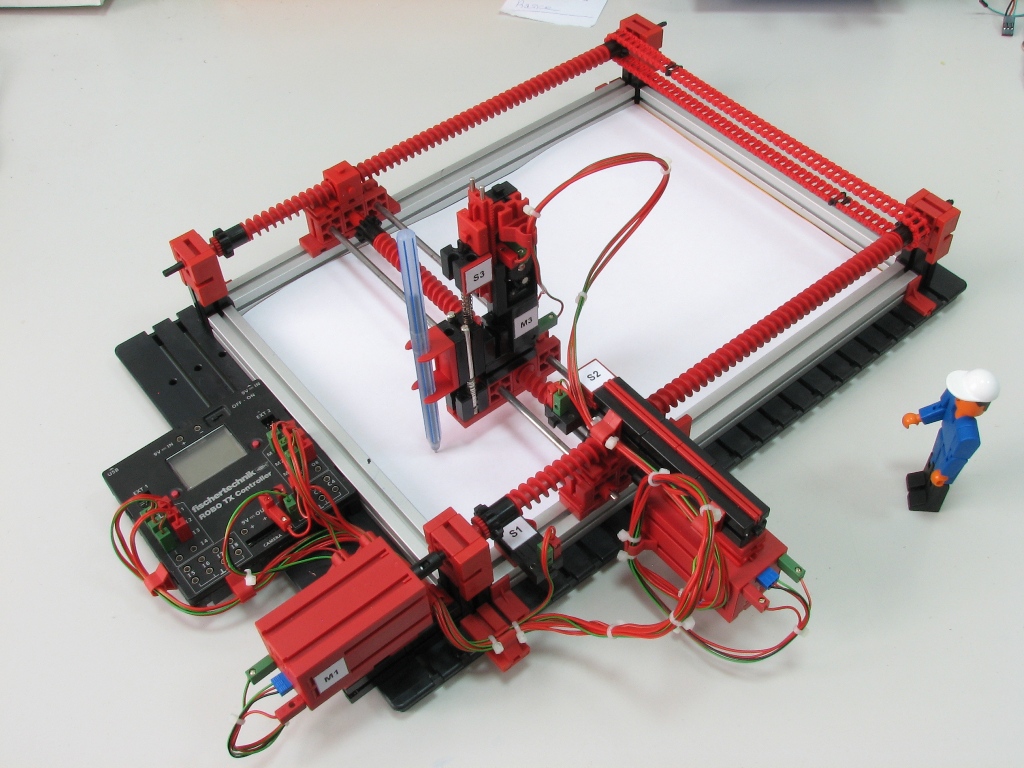

Вот такой плоттер получился у меня из деталек от конструктора fischertechnik:



У станочка 3 оси:
X - сервомотор с энкодером.
Y - сервомотор с энкодером.
Z - обычный мотор с редуктором и микропереключатель для контроля положения пера.

Сейчас работаю над ПО для этого агрегата :)
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Плоттер из конструктора

Сообщение elmot » 28 фев 2012, 15:25

На тытрубе был ролик - плоттер из лего майндстормс
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Плоттер из конструктора

Сообщение Myp » 28 фев 2012, 15:39

а не хочешь поставить второй ремень рядом с мотором?
убрать в крайнем положении люфт за счёт растяжения ремня и скручивания двух винтов.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15912
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Плоттер из конструктора

Сообщение ft-ninja » 28 фев 2012, 16:02

а не хочешь поставить второй ремень рядом с мотором?
убрать в крайнем положении люфт за счёт растяжения ремня и скручивания двух винтов.

Спасибо за совет. Так действительно можно исключить из трансмиссии скручивание винта, который передает вращение от мотора. Обязательно проверю.
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Плоттер из конструктора

Сообщение mikkey finn » 28 фев 2012, 18:27

код будет для себя или будет выложен публично? А то в струйниках, которые можно купить за копейки практически нет шаговиков, зато энкодеры с ДПТ имеются :)
mikkey finn

Сообщения: 104
Зарегистрирован: 09 авг 2011, 17:15
Откуда: Волжский

Re: Плоттер из конструктора

Сообщение ft-ninja » 28 фев 2012, 20:37

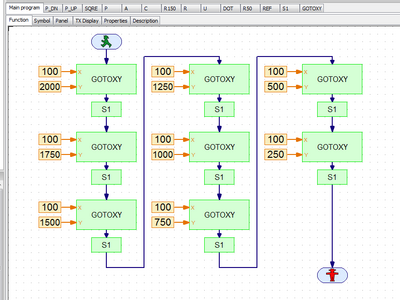

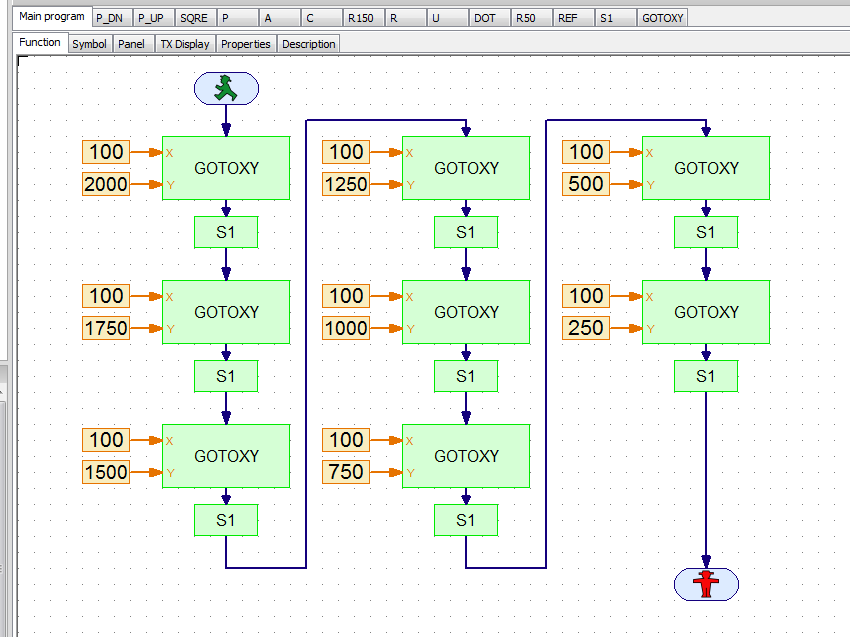

Код не жалко. Только он написан в среде ROBO Pro. На визуальном языке программирования:



mikkey finn писал(а):код будет для себя или будет выложен публично? А то в струйниках, которые можно купить за копейки практически нет шаговиков, зато энкодеры с ДПТ имеются :)
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Плоттер из конструктора

Сообщение Myp » 29 фев 2012, 08:50

вопрос, это детали из како-то то одного набора или просто контроллер с разной рассыпухой?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15912
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Плоттер из конструктора

Сообщение WickedGoblin » 29 фев 2012, 09:22

Цена вопроса?
Аватара пользователя
WickedGoblin

Сообщения: 114
Зарегистрирован: 12 сен 2009, 21:42
Откуда: Москва

Re: Плоттер из конструктора

Сообщение ft-ninja » 29 фев 2012, 11:23

Myp писал(а):вопрос, это детали из како-то то одного набора или просто контроллер с разной рассыпухой?

Это контроллер ROBO TX с разной рассыпухой из конструкторов. Детальки по отдельности есть в каталоге.

WickedGoblin писал(а):Цена вопроса?

Примерно 7000 р. без контроллера.
Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Плоттер из конструктора

Сообщение RootAdmin » 29 фев 2012, 13:19

Прикидываю цену простого "тренировочного" CNC. За $200 можно комплект направляющих взять с опорами и подшипниками.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Плоттер из конструктора

Сообщение Myp » 29 фев 2012, 13:33

это разные вещи
не нужно сравнивать инструмент для работы и игрушку для развлечения =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15912
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Плоттер из конструктора

Сообщение RootAdmin » 01 мар 2012, 14:09

Это - не для работы. Как игрушка для тренировки.
Видел китайский готовый CNC - за $1000 с доставкой...
http://www.aliexpress.com/product-fm/53 ... alers.html
Облизывался - но не готов сейчас.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Плоттер из конструктора

Сообщение Myp » 01 мар 2012, 14:17

да они их и по 350 баксов отдают.
так грёбаная доставка 400 минимум :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15912
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Плоттер из конструктора

Сообщение ft-ninja » 19 мар 2012, 21:03

Мой плоттер в работе:

Поздравляю, ft-ninja!
Аватара пользователя
ft-ninja

Сообщения: 82
Зарегистрирован: 21 дек 2009, 15:21
Откуда: Inner Mongolia

Re: Плоттер из конструктора

Сообщение Myp » 20 мар 2012, 08:31

ничо так, симпатично
только мееееедленно уж очень
быстрее не умеет?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15912
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
