делаю блокпит Помогите со схемой

Сообщение radonv » 27 фев 2006, 00:01

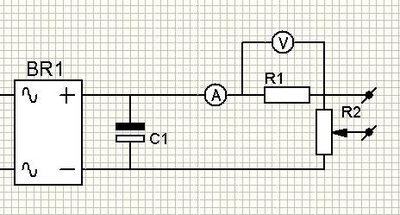

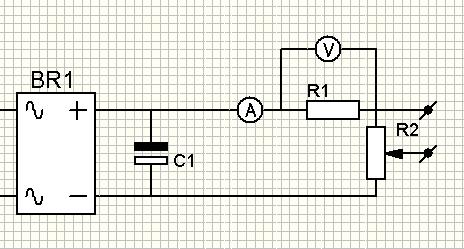

нарисовал схему
какие будут предложения
Если напряжение с трансформатора 40В
Хочется получить от 1 В до 40 В

ёмкость С1 ----???
переменное сопротивление R2 ----???

какие будут замечания...
Вложения
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение -= Александр =- » 27 фев 2006, 01:04

Выкинуть все это и сделать ШИМовский стабилизатор. Если надо - дам схемку и все рассчеты.  :wink:  Или если хочется совсем без геморроя - переделать комповый блок питания. А регулировать напряжение после трансформатора - занятие сомнительное. Если большой ток не нужен - тебя спасет LM317, но не помню может ли она в таких пределах крутить.

Эта твоя схема работать считай не будет. Напряжение выхода _очень_ сильно будет зависеть от нагрузки. Резисторы подтаким током начнут дымить и все это накроется. Как минимум нужен стабилитрон и мощный транзистор, а лучше 2, потому как мошным транзистором будет управлять другой транзистор. Но такой аналоговый огород рассчитать трудно без специальной подготовки. У меня есть несколько набросков ШИМ-стабилизаторов на IR2153, но схему пока не дам, надо еще испытать будет ли оно вообще работать и получится ли регулировать выход в нормальных пределах.

В общем как видишь сложно это все сделать чтоб было круто. Для тебя оптимальный метод - переделать АТшный блок питания от компа...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение avr123.nm.ru » 27 фев 2006, 01:19

LM317 возьми за 12 рублей и сделай по схеме из ДШ.
Можно транзистор p-n-p нужной мощности добавить.

если высокое напряжение нужно то можно 2 LM317 друг над другом поставить и сдвоеным потенциометром регулировать.

А чтоб такие чудные схемы не рисовать прочитай книжку Хоровиц Хилл - исскуство схемотехники.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение radonv » 27 фев 2006, 21:00

Объясните поподробней

что такое :?:

ШИМовский стабилизатор (давай схемы, расчеты)

LM317 возьми за 12 рублей и сделай по схеме из ДШ.
(какой схеме и что делает этот ЛМ317)

Можно транзистор p-n-p нужной мощности добавить
(покажите пример схемы)

Как минимум нужен стабилитрон и мощный транзистор
(схемы плиз :? )
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение avr123.nm.ru » 27 фев 2006, 22:41

что такое ДШ и как использовать эл. компоненты рассказано на 1-й странице краткого курса.

Будет время и желание - почитай.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 28 фев 2006, 21:21

С тем что я говорил - там все трудно. Надо некоторые компоненты подбирать. Ищи в сети - есть полно схем всяких несложных трансформаторных блоков питания.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
