Плоттер для рисования печатных плат

Сообщение rett » 20 дек 2011, 19:26

Вот решил и тут похвастаться. http://vri-cnc.ru/forum/viewtopic.php?f=1&t=2362 - первый (и пока единственный) пост.
Задавайте вопросы, если чо
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Плоттер для рисования печатных плат

Сообщение NeON79 » 21 дек 2011, 12:49

А можно подробностей? В частности, интересует механическая составляющая.
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Плоттер для рисования печатных плат

Сообщение rett » 21 дек 2011, 14:30

Механика тут не сложная. Две одинаковых направляющих, диаметром 10 мм. К одной из них подобраны втулки от принтера вместе с их же креплением. В пластике просверлены два отверстия ф6 и еще два по середине ф3. Такие же отверстия есть и в дюралевой пластинке, которая усиливает крепление втулок. В большие отверстия вставлены и закручены стержни, один из которых служит направляющей. В мелкие отверстия прикручивается уголок, к которому крепится алюминиевый двутавр. На другом конце этой конструкции крепится уголок с 4 подшипниками и шаговик. Передача прямая, ременная. На противоположном конце ролик. Такая же передача приводит в движение и всю каретку. Но надо подчеркнуть, что тут ремень крепится как можно ближе к втулками, чтоб не создавать перекоса.
Привод пера - отдельная история. Здесь стоит самодельные редуктор, у которого выходным валом является шпилька м3. Она вкручивается в гайку, которая подвешена к коромыслу, на другом конце которого как раз держатель пишущего прибора. Тот кстати тоже ходит вертикально, благодаря втулками, впрессованным в дюралевое основание мелкой каретки. Приводится все это обычным моторчиком от CD-привода. Конечные положения отслеживаются двумя концевиками
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск

Re: Плоттер для рисования печатных плат

Сообщение Int_13h » 21 дек 2011, 15:24

А чем, собственно, он рисует? маркер?
Int_13h

Сообщения: 18
Зарегистрирован: 18 фев 2010, 12:51
Откуда: Irkutsk
прог. языки: двоичный код

Re: Плоттер для рисования печатных плат

Сообщение GIGOLAS » 21 дек 2011, 17:31

rett писал(а):Вот решил и тут похвастаться. http://vri-cnc.ru/forum/viewtopic.php?f=1&t=2362 - первый (и пока единственный) пост.
Задавайте вопросы, если чо

каким софтом пользуешся для управления плотером
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Плоттер для рисования печатных плат

Сообщение Romeo » 21 дек 2011, 18:57

Решил и свой сюда выложить.

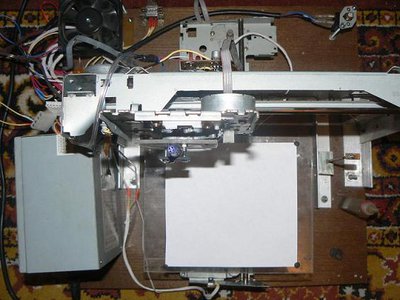

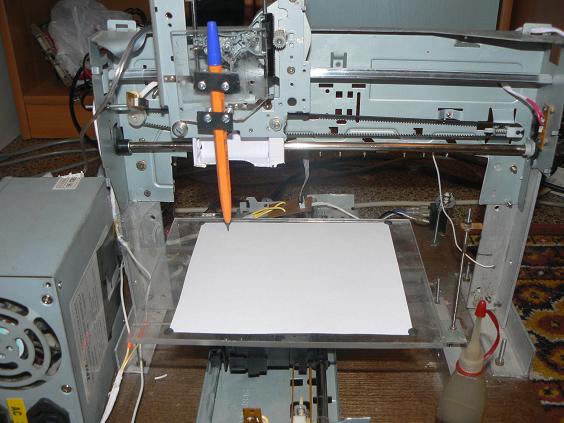

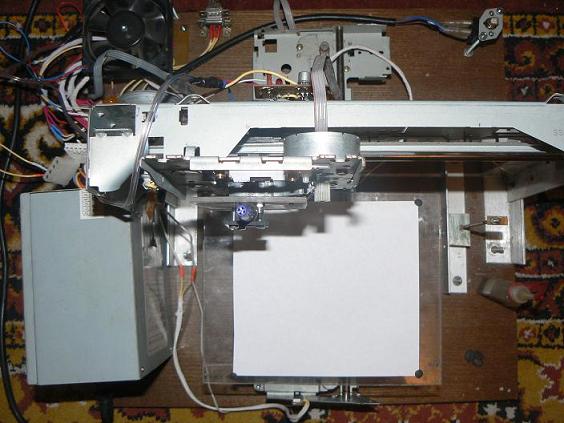

Сделан из 2-х принтеров и каретки сидюка. Рисует карандашом.
Прога на МК и компе - своя. Управление шаговиками через L293D.

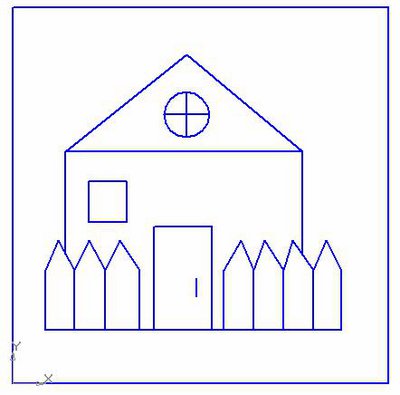

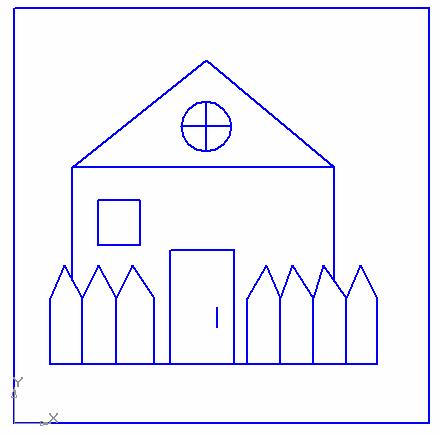

Есть импорт из файлов DXF. Ниже - рисунок нарисованный в КОМПАС-3D V9.

Прога ещё позволяет импортировать файлы JPG, BMP, PNG, и выводить их на печать.
Вложения
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Плоттер для рисования печатных плат

Сообщение rett » 22 дек 2011, 00:55

Рисую маркером для печатных плат. Плоттер управляется прогой Mach3. Импортирую из любого векторного в PLT и потом через маховскую утилитку в G-коды
Аватара пользователя
rett

Сообщения: 33
Зарегистрирован: 25 окт 2007, 10:11
Откуда: Свердловск
