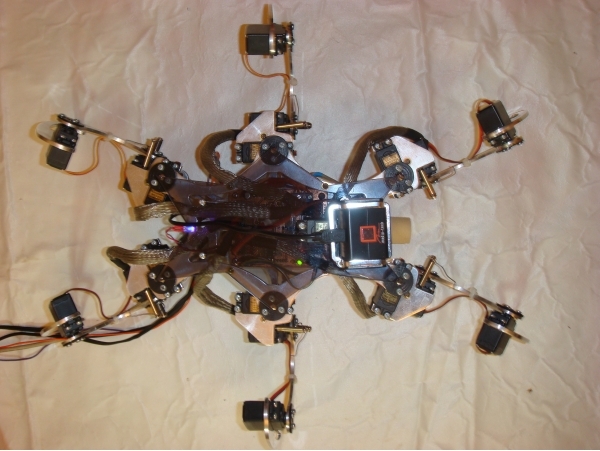

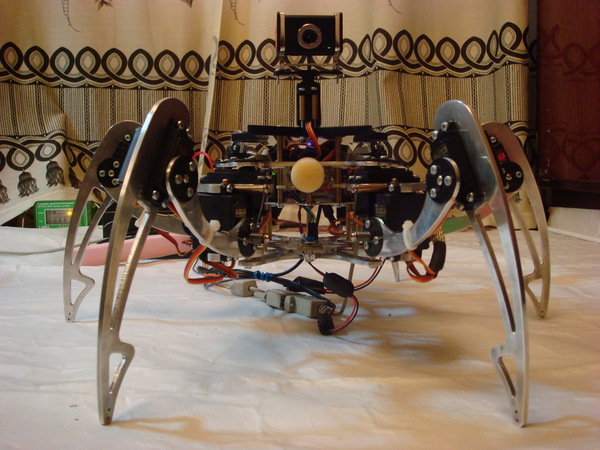

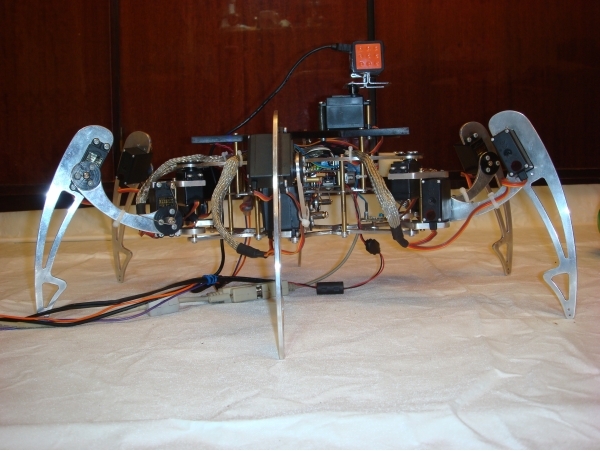

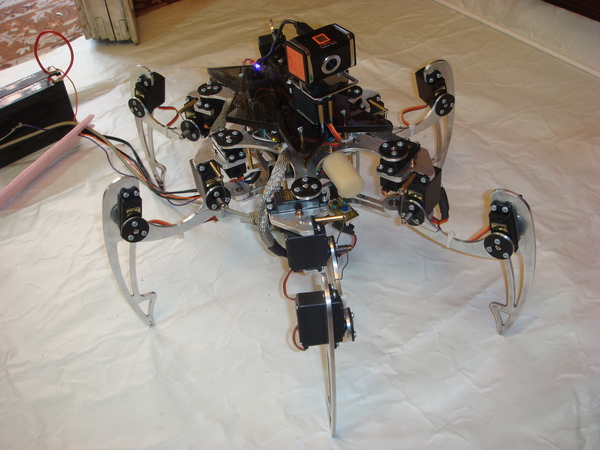

Выставляю на суд. с поддержкой Roborealm


Изменения в механике: (Материал АМГ-6) алюминиево магниевый сплав.
1) Все ноги установлены одинаково. (положение серв) Так было легче прогамить.

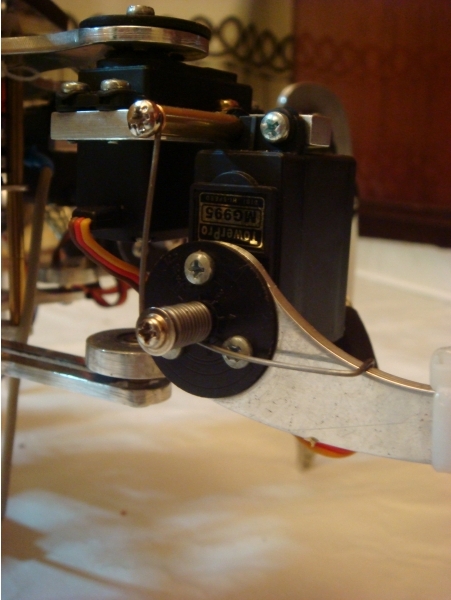

2) Вал второго сустава наращен. На нем пружина работающая на скручивание и уравновешивающая собственный вес конструкции.


3) Пластина для аккумулятора закреплена к верхней части тела. На ней стоит электроника.
4) Добавлена верхняя части из поликарбоната. Серва на которой стоит камера крепиться к ней.

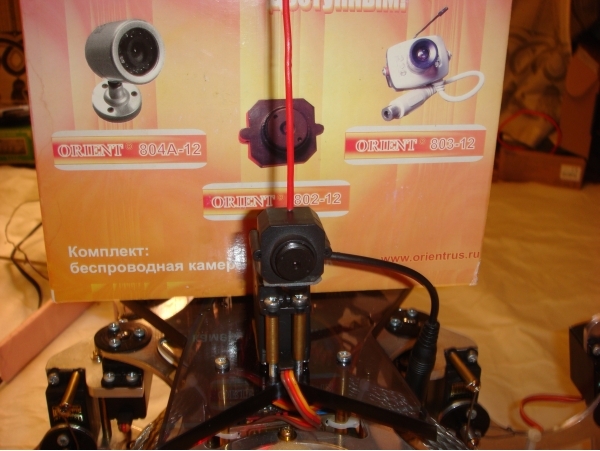

5) Собственно добавлена камера и ее поворотная часть. (пока голова вертится только влево-вправо)


6) Шпильки заменены бронзовыми стойками для крепления печатный плат.
Электроника:
1) Контроллер MRC-28 http://robozone.su/2008/02/29/universalnyjj-robo-kontroller-mrc28.html
2) Модуль SSC-32 http://robozone.su/2008/06/29/modul-servokontrollera-ssc-32-otkrytyjj.html
3) Датчик линии http://robozone.su/2008/03/13/modul-datchika-linii-na-osnove.html
4) Датчик звука http://robozone.su/2008/07/08/zvukovojj-sensor-na-osnove-audio-usilitelja-lm386.html
Софт:
1) Прошивка http://www.lynxmotion.com/images/files/firmware/2-04GP_BETA2.abl
2) Юстировка http://www.lynxmotion.com/images/files/firmware/ltrm110.zip
3) Управление http://www.lynxmotion.com/images/html/proj098.htm

Робот близок к завершению. Пока он не мобильный. (отсутствует радиоканал управления и нет грамотных аккумуляторов)
P.S. Выражаю благодарность Anubis'у (Алюминиевый Hexapod) и проекту http://robozone.su

_________________
Сон разума рождает чудовищ...

на правах оффтопа:
какое странное голосование.. я смог выбрать два варианта ответа в вопросе, подразумевающем один

_________________
Tomorrow will be. Better

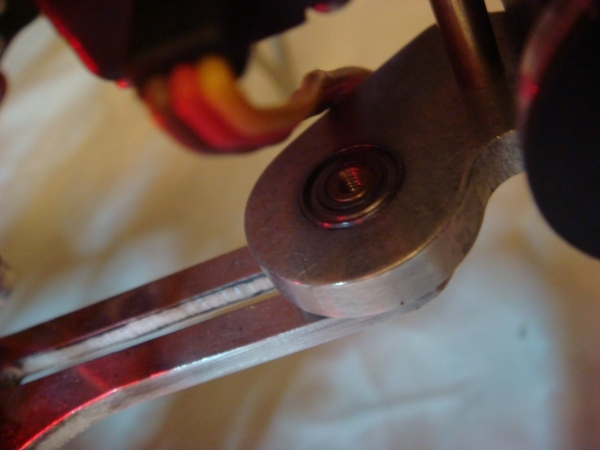

а можно фотографию по подробней с нижним креплением ноги к туловищу(там где подшыпник вроде)

Зря кончики ног сделали "дизайнерскими" - захотите потом ставить датчики, а трудно цеплять будет.

Круто ! Что еще сказать ...

видеоролик бы ...

Супер! Тоже хочу себе шестинога)

_________________
[[Использование библиотеки OpenCV]]
Я в LiveJournal

А вот мне интересно, пружина уравновешивает вес. Это хорошо.
Но вот когда серва начнёт поднимать ногу, пружина ей будет мешать?
Может это замена шила на мыло? И никакой экономии не будет?
Или я ошибаюсь

_________________
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!

угу.
я вот давно присматриваюсь: ноги верх-низ всё равно вхолостую в основном двигаются, без нагрузки. Наклоны тела нужны только для "понтов, а регулировку "пролёта" можно сделать каким то другим путём: одним мотором "подогнуть" все ноги.
таким образом поднять, опустить и застопорить высоту ноги над поверхностью можно очень экономичным моторчиком.

To yak-40 Верно но лишь от части. Без пружин серва работала под нагрузкой вниз 10кг/см вверх 3кг/см, а теперь вниз 7кг/см, а в верх 6кг/см. И в статике полегче жить стало и нагрузка равномерная.

То ALHIMIK


То nest А вот и видио с поддержкой Roborealm. Робот отслеживает зеленый мячик.
http://video.mail.ru/inbox/motolife/1054

То avr123.nm.ru AVR Я начал изучать благодаря Вашему курсу!

То Сергей Контактных датчиков на ногах не будет. Разве что тапочки резиновые, что бы не проскальзывал. Данный дизайн позволят плавно перекатываться на "подошве".

_________________
Сон разума рождает чудовищ...

To Gfer:
мнение моё субьективное - это ужасно !!!
этот перебор ногами при повороте !! это просто отвратительно.
именно это я и имел ввиду в какой то тут из тем. ось ноги должна "крепиться" к центру тела. тогда придётся меньше "перебирать" ногами, что бы повернуться на бОльший угол.

но это моя личная фобия в отношении всех "модных" хексаподов.


тогда надо было просто окружность сделать.

2nest: Да это просто программа такая несовершенная, а не проблемы конструкции.
Да и часто ты видишь разворачивающихся вокруг своей оси насекомых? То-то же!

_________________
Проект [[Open Robotics]] - Универсальные модули для построения роботов

То nest У меня дома живет живой паук. Я давно увлекаюсь их разведением, потому хорошо знаком с их повадками и строением. Строго говоря это не паук а насекомое. У на насекомого в отличии от паукообразных ноги не сходятся в одной точке их шесть а не восемь. Профиль стопы подобран более чем удачно. Я по выше указанной ссылке сейчас еще видео залью.

То =DeaD= Пауки на месте крутятся часто и успешно перед атакой. За насекомых не скажу. Мало кто жил долее 10 секунд в клетке с пауком. Разве что медведка подержалась почти 30сек.

_________________
Сон разума рождает чудовищ...

ИМХО и с такими ногами можно крутиться шустро - поднять три ноги, переставить их, поворачивая при этом корпус, затем поднять остальные три и так же переставить. На этом видео ноги переставляются тоже тройками, если внимательно посмотреть - но не сразу а по одной. Может это вызвано каким-то ограничением? Ну там архитектура программы, протокол управления модулем SSC, потребляемый ток?

Ну да, по моему тоже корявое управление при развороте на месте...
