В нем была имитация работы мотора, громкая цука!
А башня будет не родная, не вписался по внутреннему обьему.
Но пушка будет точно, тем более что на неё нужен один ключ и все...
Только не знаю как с бункером для шариков быть, ближе к реализации видимо.
roboforum.ru
Технический форум по робототехнике.
Робот TermiTiger
Re: Робот TermiTiger
Я когда-то приделал для шариков упаковку от какого-то клея типа холодной сварки. Сверху есть хорошая крышечка.
Re: Робот TermiTiger

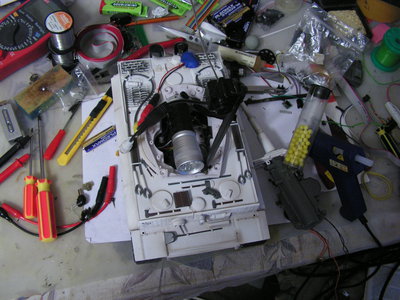

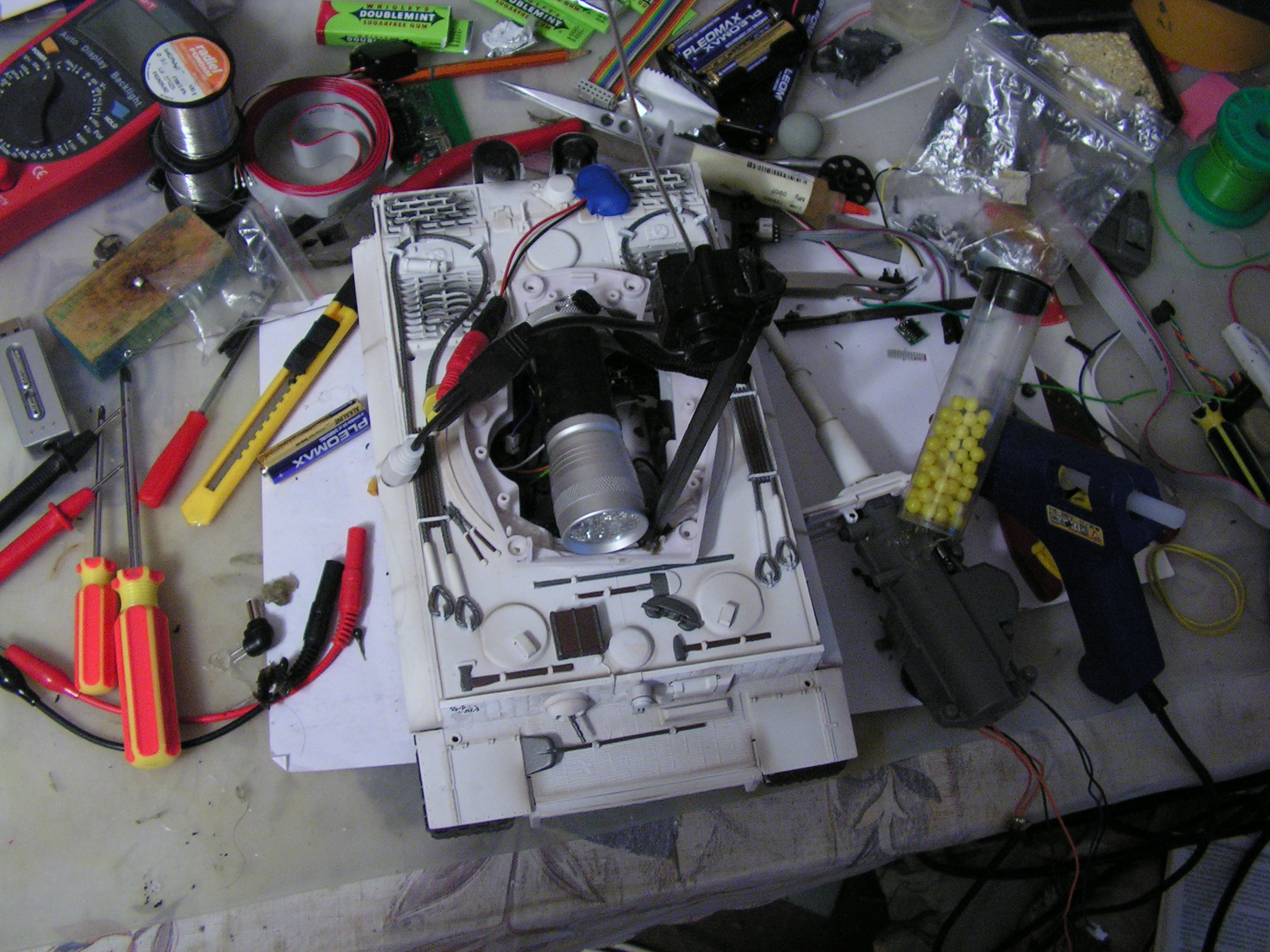

Сегодня очень уж мне хотелось попробовать покататься по камере...
Прилепил на термосопли карандаш в качестве штанги и к нему саму камеру.
Покатался правда не долго: крона быстро села, нужно подключиться к бортовой сети.
Грабли: сразу не поставил фонарь, из-за этого заплутал в темном коридоре
Виталий спасибо, обнаружил у себя подобную.
Дремелем обрабатывается легко, сложно было только к пушке «присоплить»
Прилепил на термосопли карандаш в качестве штанги и к нему саму камеру.
Покатался правда не долго: крона быстро села, нужно подключиться к бортовой сети.
Грабли: сразу не поставил фонарь, из-за этого заплутал в темном коридоре
Виталий спасибо, обнаружил у себя подобную.
Дремелем обрабатывается легко, сложно было только к пушке «присоплить»
- Вложения
-
Re: Робот TermiTiger
А про камеру можно поподробнее. Что за модель, где брал и по чем, что нужно для приема изображения на компе?
Что за модель, где брал и по чем, что нужно для приема изображения на компе? Re: Робот TermiTiger
Обычная китайская радиокамера.
Я подключил просто к телевизору, а для ПК нужно поставить плату видеозахвата или тв-приемник.
Я подключил просто к телевизору, а для ПК нужно поставить плату видеозахвата или тв-приемник.
Re: Робот TermiTiger
Так, дабы немного разбавить недавний «звукоматан» прошу решить простую задачку:
Дано:
Джойстик, 4 оси:
Y — наклон вперед/назад, скорость
X — наклон влево/вправо, поворот в движении
Z — поворот ручки влево/вправо, поворот на месте
S — отдельная ручка тяги, ограничение максимальной скорости
Все оси выдают число от 1.0 до -1.0,
но есть особенность с ручкой тяги: минимум=1.0, 50%=0.0, максимум=-1.0
Задача:
Выработать управляющие сигналы для бота:
D1 — направление левого двигателя 0/1
P1 — скорость левого двигателя 0x00 — 0xFF
D2 — направление правого двигателя 0/1
P2 — скорость правого двигателя 0x00 — 0xFF
Состояния Y,X,Z,S можно получить сразу.
Добавлено спустя 1 минуту 11 секунд:
ПС: У меня наверное только в среду будет время для написания программки управления
Дано:
Джойстик, 4 оси:
Y — наклон вперед/назад, скорость
X — наклон влево/вправо, поворот в движении
Z — поворот ручки влево/вправо, поворот на месте
S — отдельная ручка тяги, ограничение максимальной скорости
Все оси выдают число от 1.0 до -1.0,
но есть особенность с ручкой тяги: минимум=1.0, 50%=0.0, максимум=-1.0
Задача:
Выработать управляющие сигналы для бота:
D1 — направление левого двигателя 0/1
P1 — скорость левого двигателя 0x00 — 0xFF
D2 — направление правого двигателя 0/1
P2 — скорость правого двигателя 0x00 — 0xFF
Состояния Y,X,Z,S можно получить сразу.
Добавлено спустя 1 минуту 11 секунд:
ПС: У меня наверное только в среду будет время для написания программки управления
Re: Робот TermiTiger
Ничего не понял. Такое ощущение, что правильная формулировка задачи и будет её решением
Добавлено спустя 1 минуту 24 секунды:
А нет, начинаю догонять. Но условия сформулированы как бы это помягче сказать - неконкретно
Добавлено спустя 1 минуту 24 секунды:
А нет, начинаю догонять. Но условия сформулированы как бы это помягче сказать - неконкретно
Re: Робот TermiTiger
Ну я давно задачи не формулировал
Re: Робот TermiTiger
Пусть мы найдём две скорости L,R - левого и правого двигателя из диапазона [-1..0..+1] каждая
D1=(1-sign(L))/2
P1=abs(L)*0xFF;
D2=(1-sign(R))/2
P2=abs(R)*0xFF;
Добавлено спустя 1 минуту 40 секунд:
S'=(1-S)/2 - тогда тяга будет от 0 до 1 (минимум ... максимум)
Добавлено спустя 2 минуты 21 секунду:
Пусть сначала без уровня тяги и ручки поворота на месте:
L=Y + ( X<0 ? +2*Y*X : 0 )
R=Y + ( X>0 ? -2*Y*X : 0 )
Добавлено спустя 2 минуты 9 секунд:
Теперь с ручкой поворота:
X'= Z=0 ? X : sign(Z)
Y'= Z=0 ? Y : abs(Z)
и подставляем X',Y' в указанные выше формулы вместо X,Y
А уровень тяги - на него умножать всё что есть потом по мощности двигателей.
D1=(1-sign(L))/2
P1=abs(L)*0xFF;
D2=(1-sign(R))/2
P2=abs(R)*0xFF;
Добавлено спустя 1 минуту 40 секунд:
S'=(1-S)/2 - тогда тяга будет от 0 до 1 (минимум ... максимум)
Добавлено спустя 2 минуты 21 секунду:
Пусть сначала без уровня тяги и ручки поворота на месте:
L=Y + ( X<0 ? +2*Y*X : 0 )
R=Y + ( X>0 ? -2*Y*X : 0 )
Добавлено спустя 2 минуты 9 секунд:
Теперь с ручкой поворота:
X'= Z=0 ? X : sign(Z)
Y'= Z=0 ? Y : abs(Z)
и подставляем X',Y' в указанные выше формулы вместо X,Y
А уровень тяги - на него умножать всё что есть потом по мощности двигателей.
Re: Робот TermiTiger
Написал скрипт для управления с джойстика.
На много удобнее стало а уж какие фортели выписывает... (на штатной этого не добиться)
Математика правда отличается, я попробовал твой вариант: не удобен на скорости, очень резко...
Мой алгоритм:
xl = (X < 0)? +X*sign(Y) : 0;
xr = (X > 0)? -X*sign(Y) : 0;
if(Z < 0){
zl = +Z;
zr = -Z;
} else if(Z > 0) {
zl = +Z;
zr = -Z;
} else {
zl = zr = 0;
}
L = Y + xl + zl;
R = Y + xr + zr;
M = (uint8_t)(((1.0-Throttle)/2.0) * 0xff)
D1 = (uint8_t)((1-sign(L))/2)
D2 = (uint8_t)((1-sign(R))/2)
P1 = (uint8_t)(abs(L) * M)
P2 = (uint8_t)(abs(R) * M)
На много удобнее стало
а уж какие фортели выписывает... (на штатной этого не добиться)Математика правда отличается, я попробовал твой вариант: не удобен на скорости, очень резко...
Мой алгоритм:
xl = (X < 0)? +X*sign(Y) : 0;
xr = (X > 0)? -X*sign(Y) : 0;
if(Z < 0){
zl = +Z;
zr = -Z;
} else if(Z > 0) {
zl = +Z;
zr = -Z;
} else {
zl = zr = 0;
}
L = Y + xl + zl;
R = Y + xr + zr;
M = (uint8_t)(((1.0-Throttle)/2.0) * 0xff)
D1 = (uint8_t)((1-sign(L))/2)
D2 = (uint8_t)((1-sign(R))/2)
P1 = (uint8_t)(abs(L) * M)
P2 = (uint8_t)(abs(R) * M)
Re: Робот TermiTiger
ну дык видяшку с фортелями!
Re: Робот TermiTiger
Сейчас бот на батарейках камеры гоняет...
Re: Робот TermiTiger
Так, а для шарпов нужны эти разъемы?
Re: Робот TermiTiger
Вроде такие должны подойти, по моему RealRobot их юзает (у меня от него штук 20 лежит).
Re: Робот TermiTiger
Буду ставить DC-DC по питанию.
Еще думаю заменить батарейный блок на Li-pol но нужно найти подходящий по размерам.
Размер блока (Д х Ш х В) мм: 75 (max 85) х 50 (max 55) х 30 (max 35)
В него можно воткнуть батарей на 2,5 Ач, сейчас стоят 2 Ач.
Блок на 8 батарей, так что нужно 3 банки полимерных, больших C не нужно.
Подскажите батареек плиз, закупаться в хобби-сити буду.
Еще думаю заменить батарейный блок на Li-pol но нужно найти подходящий по размерам.
Размер блока (Д х Ш х В) мм: 75 (max 85) х 50 (max 55) х 30 (max 35)
В него можно воткнуть батарей на 2,5 Ач, сейчас стоят 2 Ач.
Блок на 8 батарей, так что нужно 3 банки полимерных, больших C не нужно.
Подскажите батареек плиз, закупаться в хобби-сити буду.
