Заголовок сообщения: Re: Павуки (и не только) из разогнутых скрепок и прочего хла
Добавлено: 07 фев 2017, 15:37
Зарегистрирован: 12 янв 2007, 00:34 Сообщения: 6285 Откуда: Масква

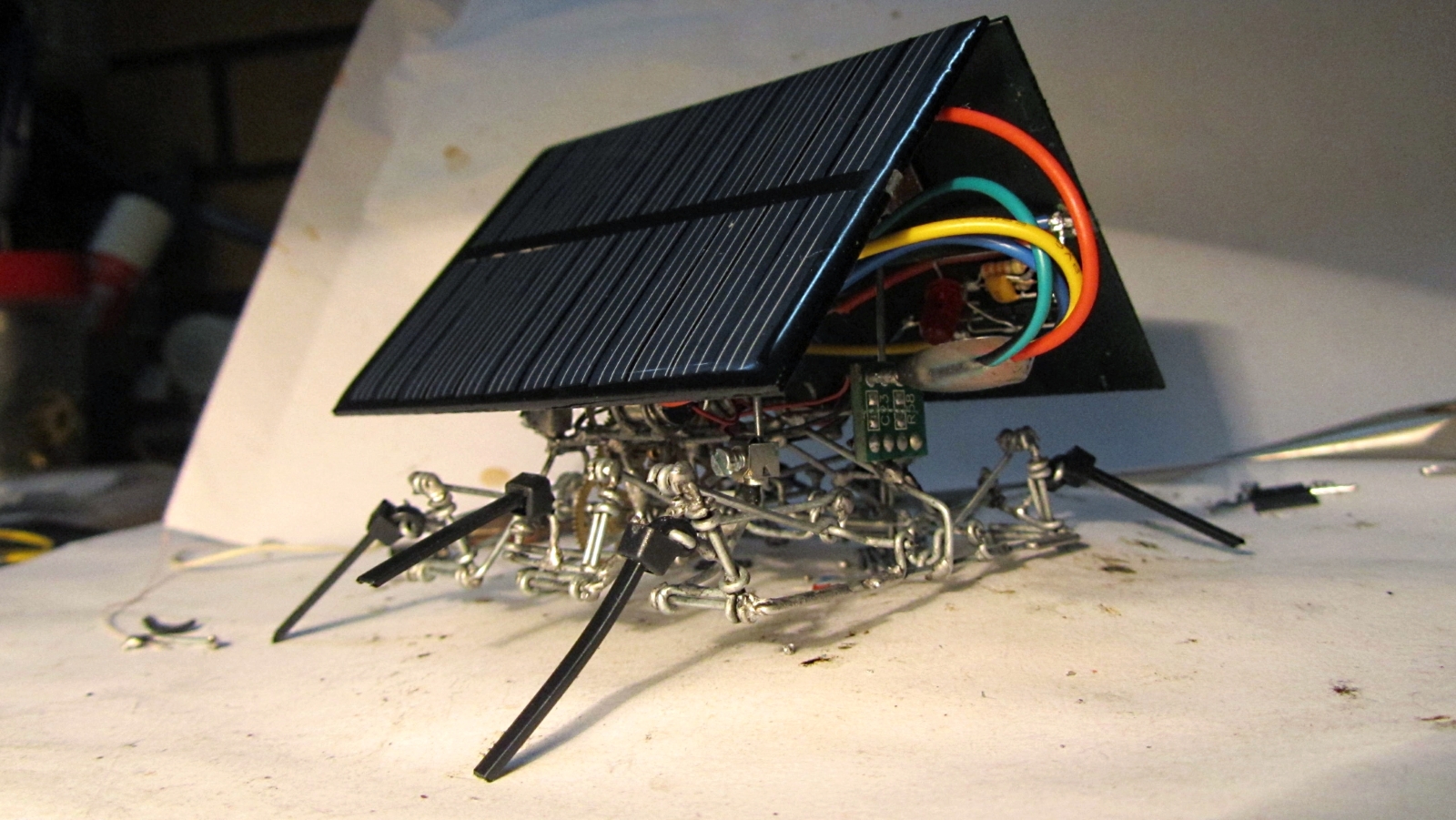

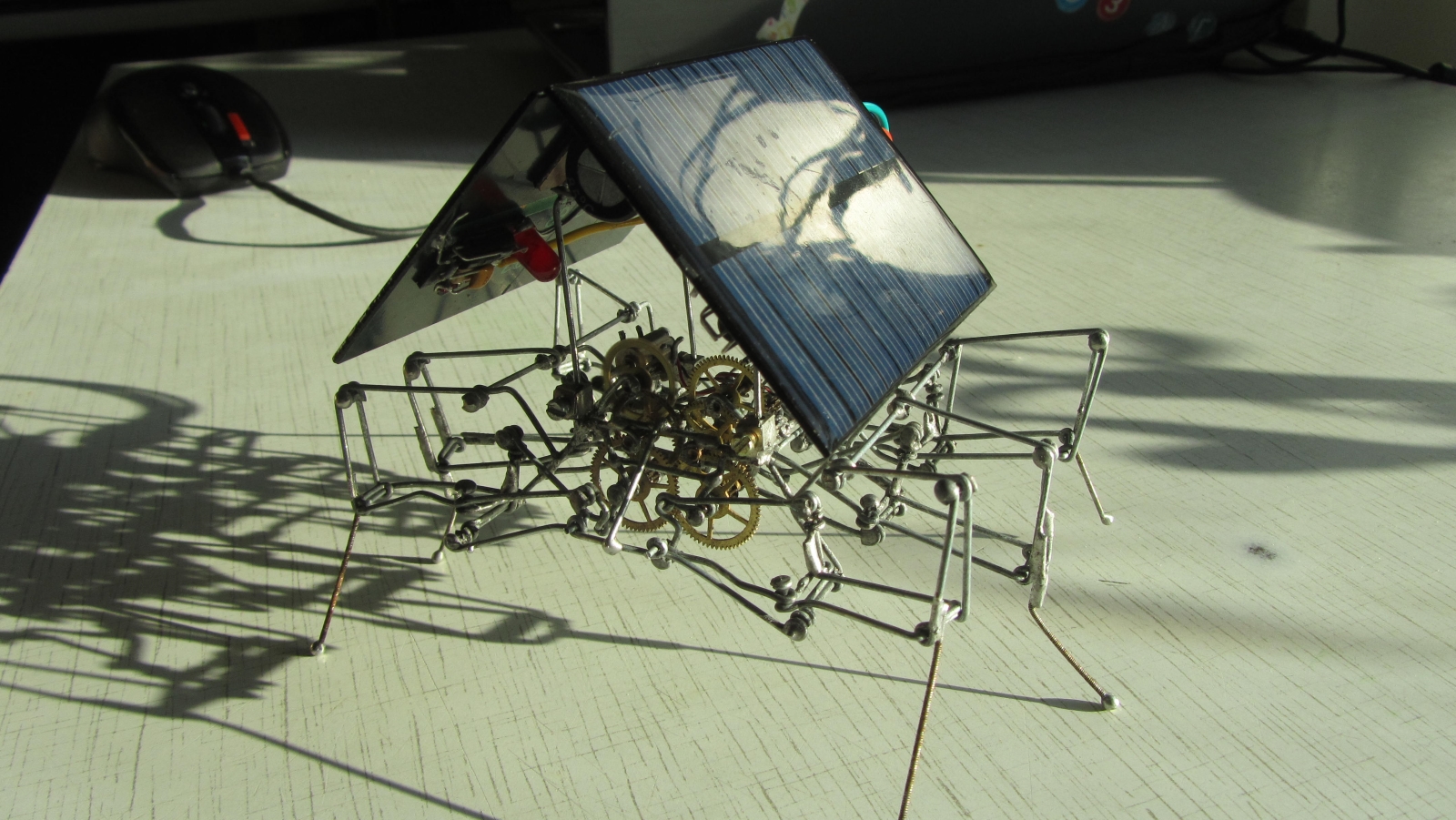

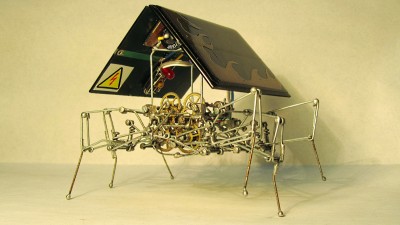

Это хоть и Бим, но проволоки в нём куды больше, чем мозгов. Поэтому большую часть материалов сюды, и пару слов в "Бимы". ___________________ Сия особь представляет из себя разжиревшего Странника. Всё немного раздалось: панельки побольше (6V/0.6W против 5V/0.15W), в ногах по ещё одному коленцу, напруга срабатывания поднята парой диодов с 2.6V до 4V - следовательно, шаги получаются реже, чем без них, но выходят куда мощнее. 93-граммовый огород топает к свету уверенно и непреклонно, сметая и переворачивая прочих бимов на своём пути. Пока думал над названием, получился Бегемот ___________________ Пара фоток и киношка:
Вложение:

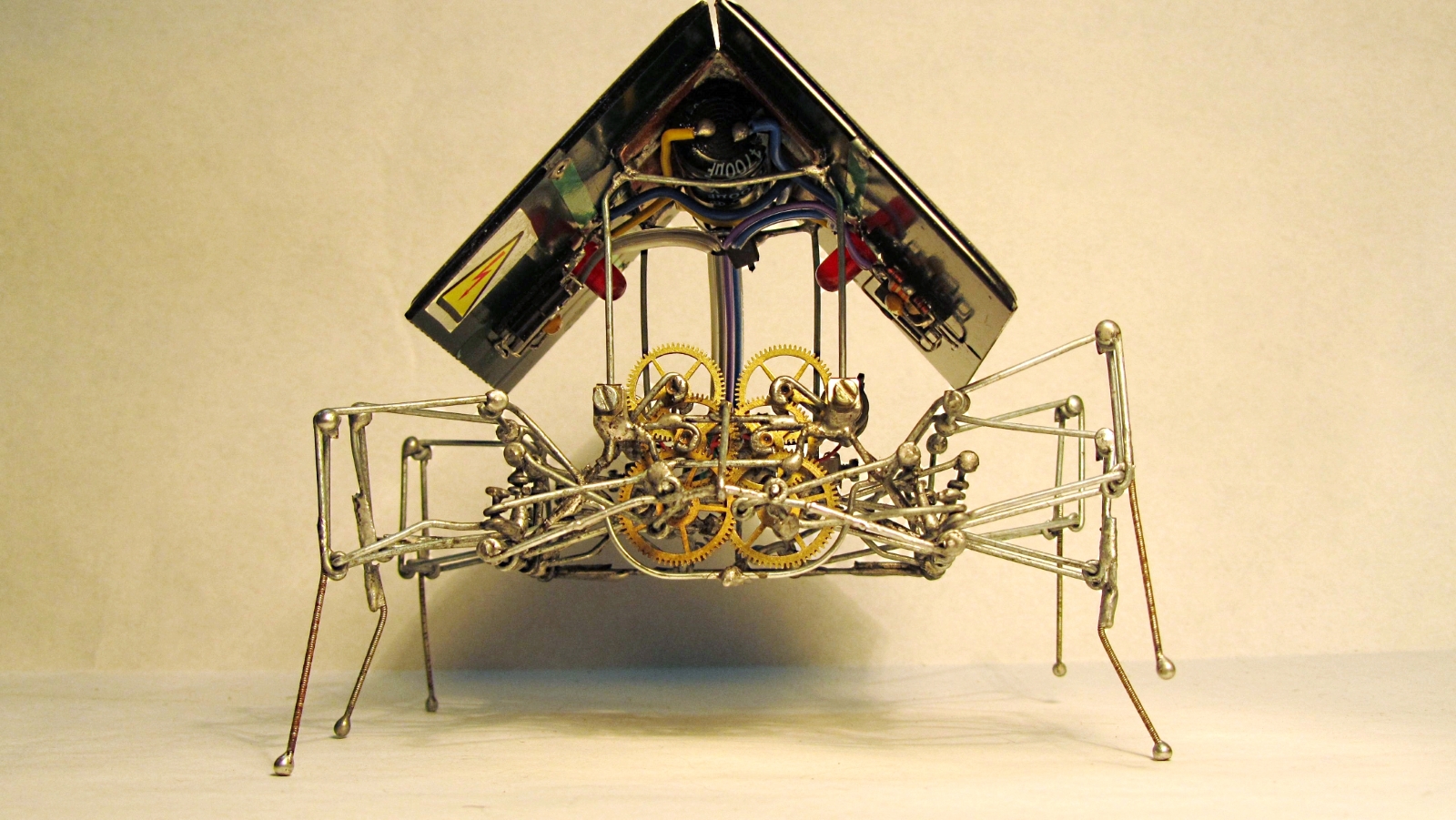

Комментарий к файлу: Вначале думал сваять задние ноги навроде Таракашки - чтоб отличались по конструкции от остальных. Для пущей насекомости. Поэтому рама вышла такая вот сумбурная - много лишнего и несуразного. По ходу лепки стало понятно, что в концу наберётся жуткий вес и непроходимая гора чермета... От Красивых заних ног пришлось отказаться в пользу хоть какой-то простоты конструкции. 13.JPG [ 1.9 МиБ | Просмотров: 12251 ]
Вложение:

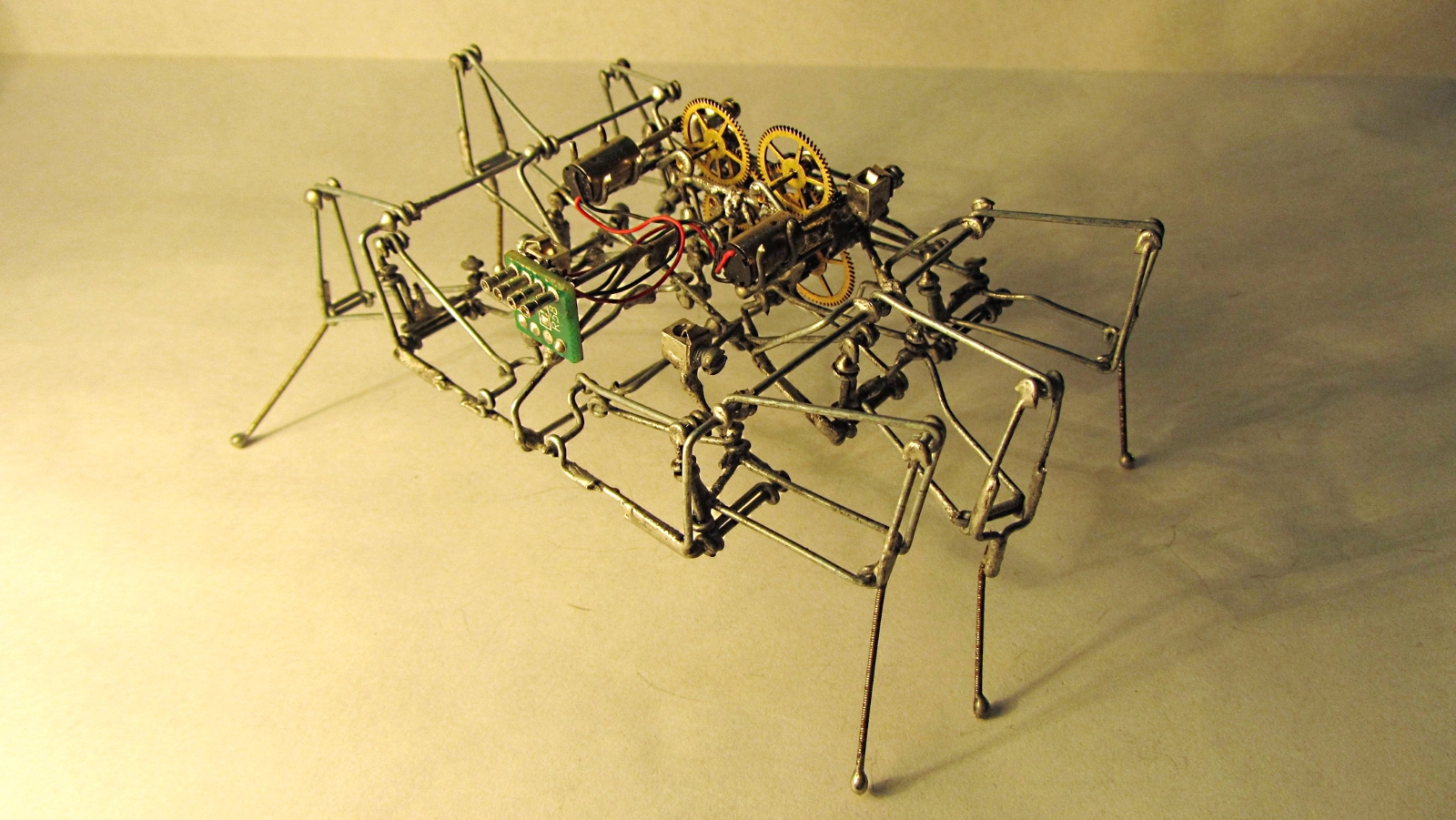

Комментарий к файлу: Очередной отладочный вариант. С конструкцией ног уже определился.. Думал, хватит пары шестерёнок на половинку, и тех же небольших панелек, как у Странника. Да где уж там. vrf (1).JPG [ 1.05 МиБ | Просмотров: 12260 ]
Вложение:

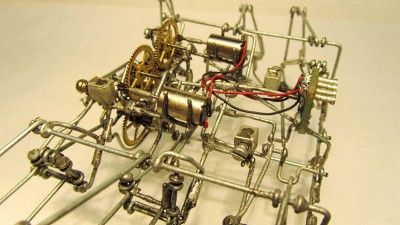

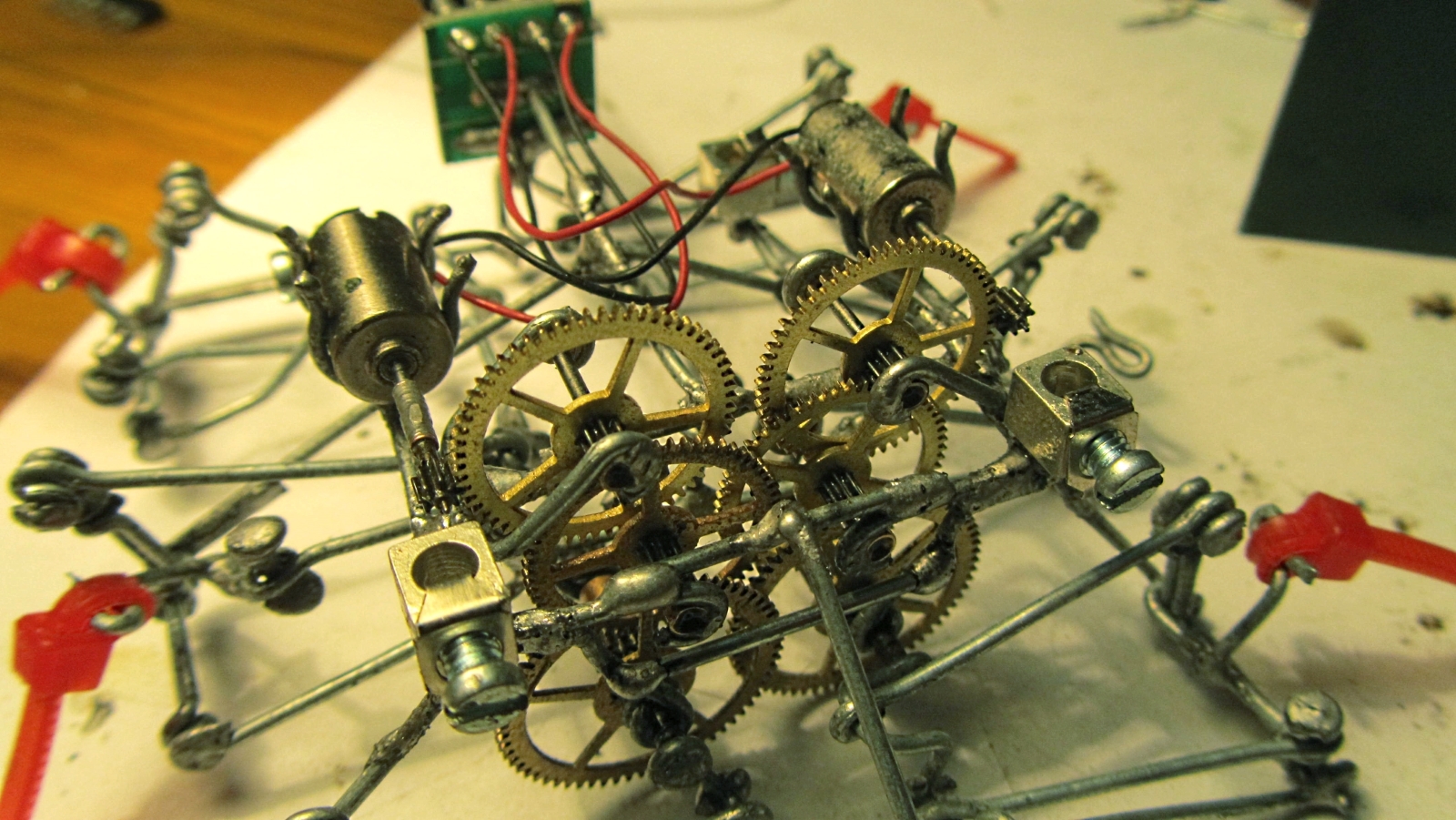

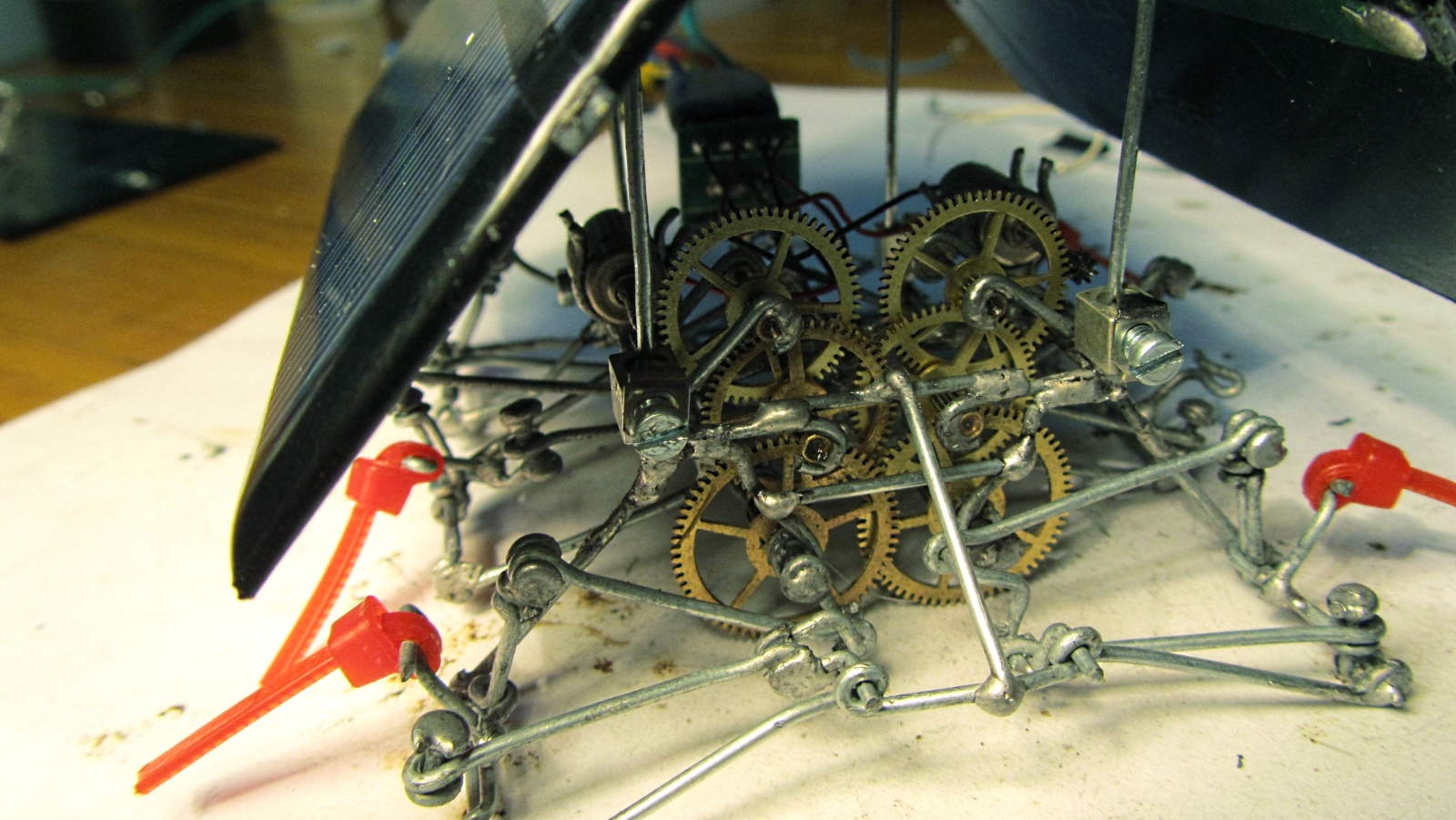

Комментарий к файлу: Добавил по шестерёнке - ход стал плавным и мощщъным, что при конечном тоннаже оказалось мудрым решением. vrf (2).JPG [ 1.07 МиБ | Просмотров: 12241 ]
Вложение:

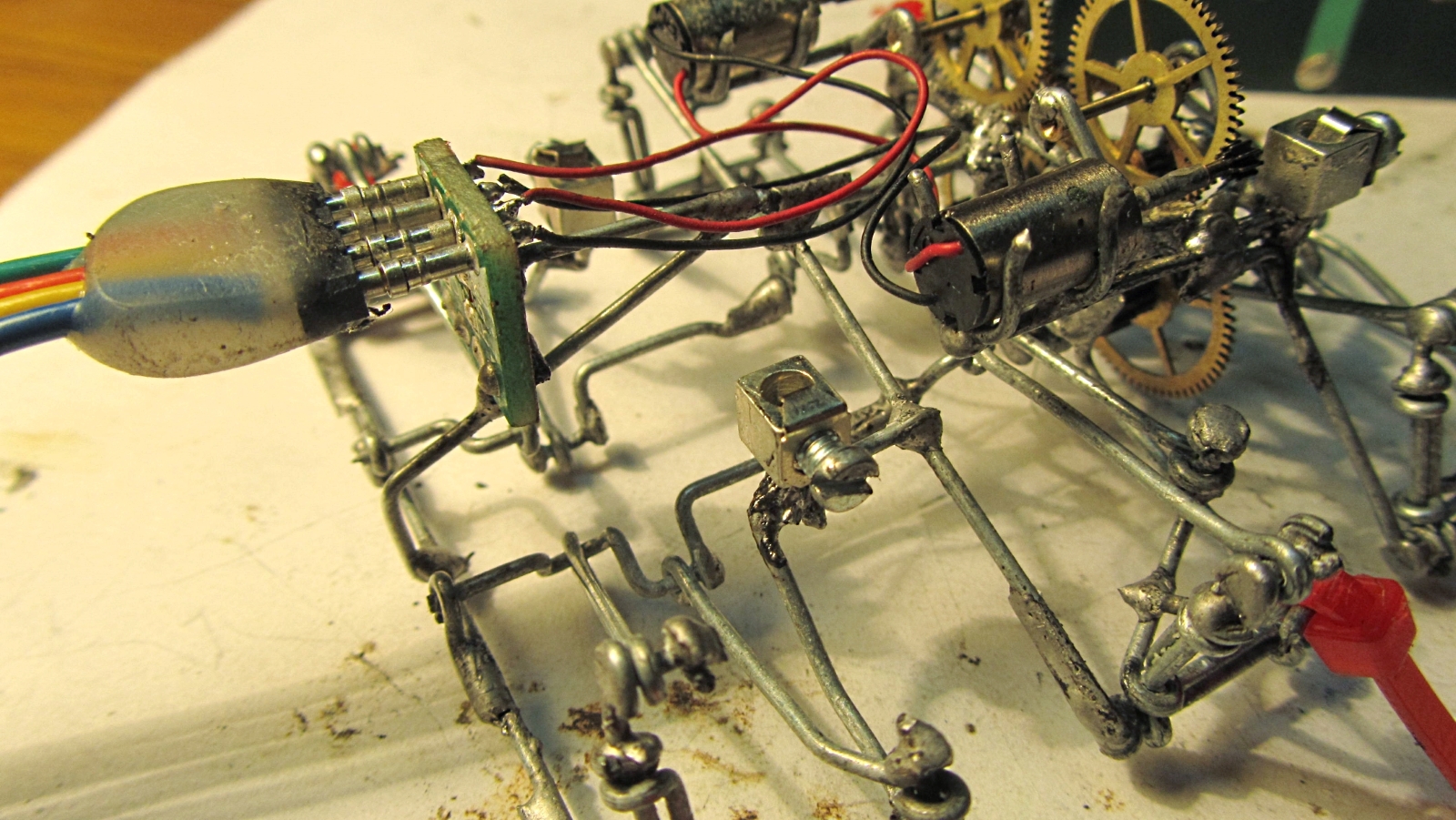

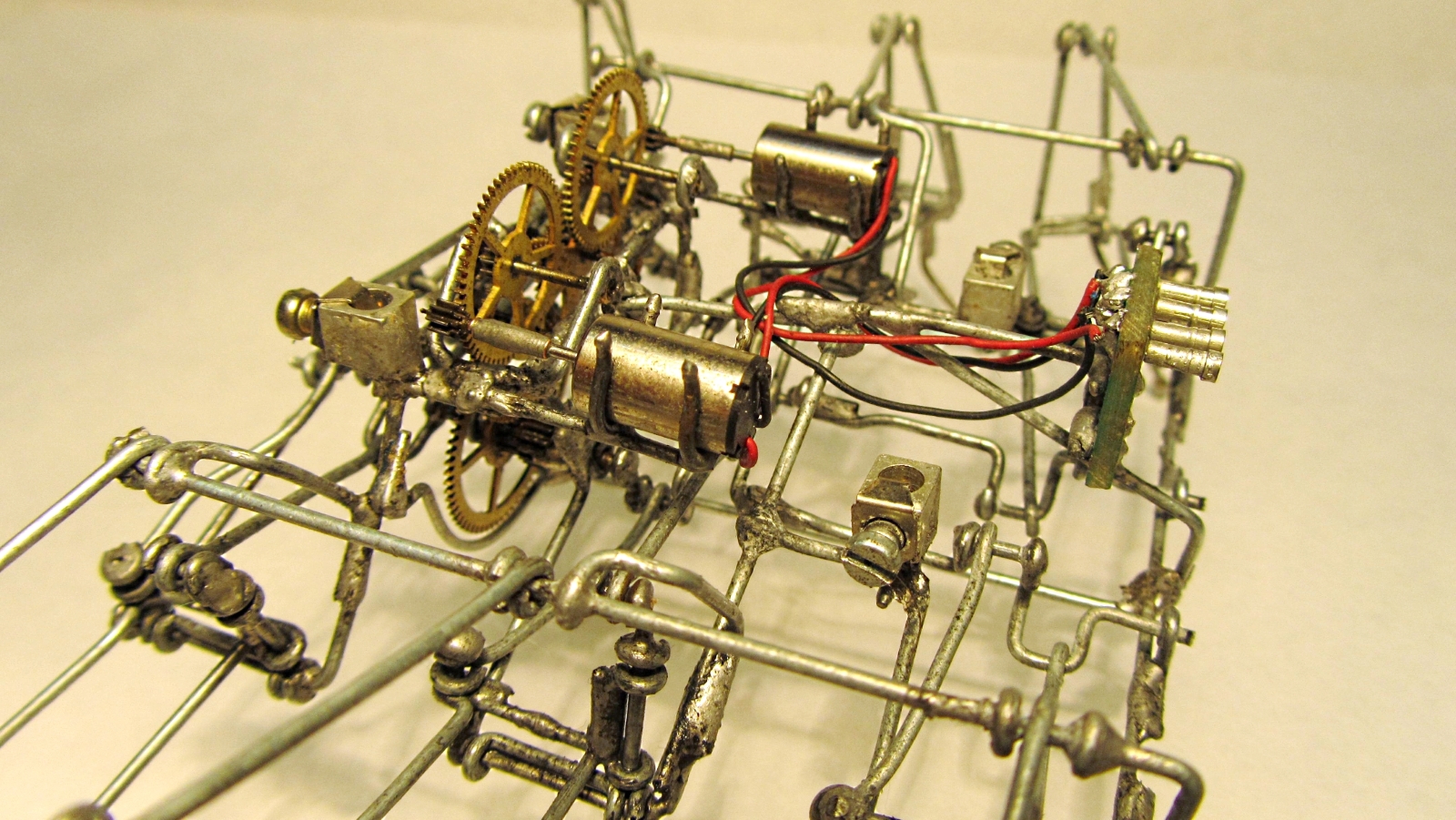

Комментарий к файлу: Дабы тварь получилась разборная и более менее ремонтопригодная (наперекор собственным традициям) - моторы съёмные и с регулируемым положением, съёмная "крыша" (хотел так у Странника сделать, но пожалел его силёнки), отключаемые от моторов мозги. Импровизированный разъёмчик - нормального отродясь в руках не было. vrf (3).JPG [ 1.01 МиБ | Просмотров: 12237 ]
Вложение:
Комментарий к файлу: Крепления "чердака" - болтиковые клеммы из какой-то выкинутой фигни на работе. vrf (4).JPG [ 1003.56 КиБ | Просмотров: 12232 ]
Вложение:
Комментарий к файлу: С такими громоздкими панелями выглядит, на первый взгляд, как-то скучно. С этим надо в следующие разы как-то бороться. vrf (5).JPG [ 984.14 КиБ | Просмотров: 12229 ]
Вложение:

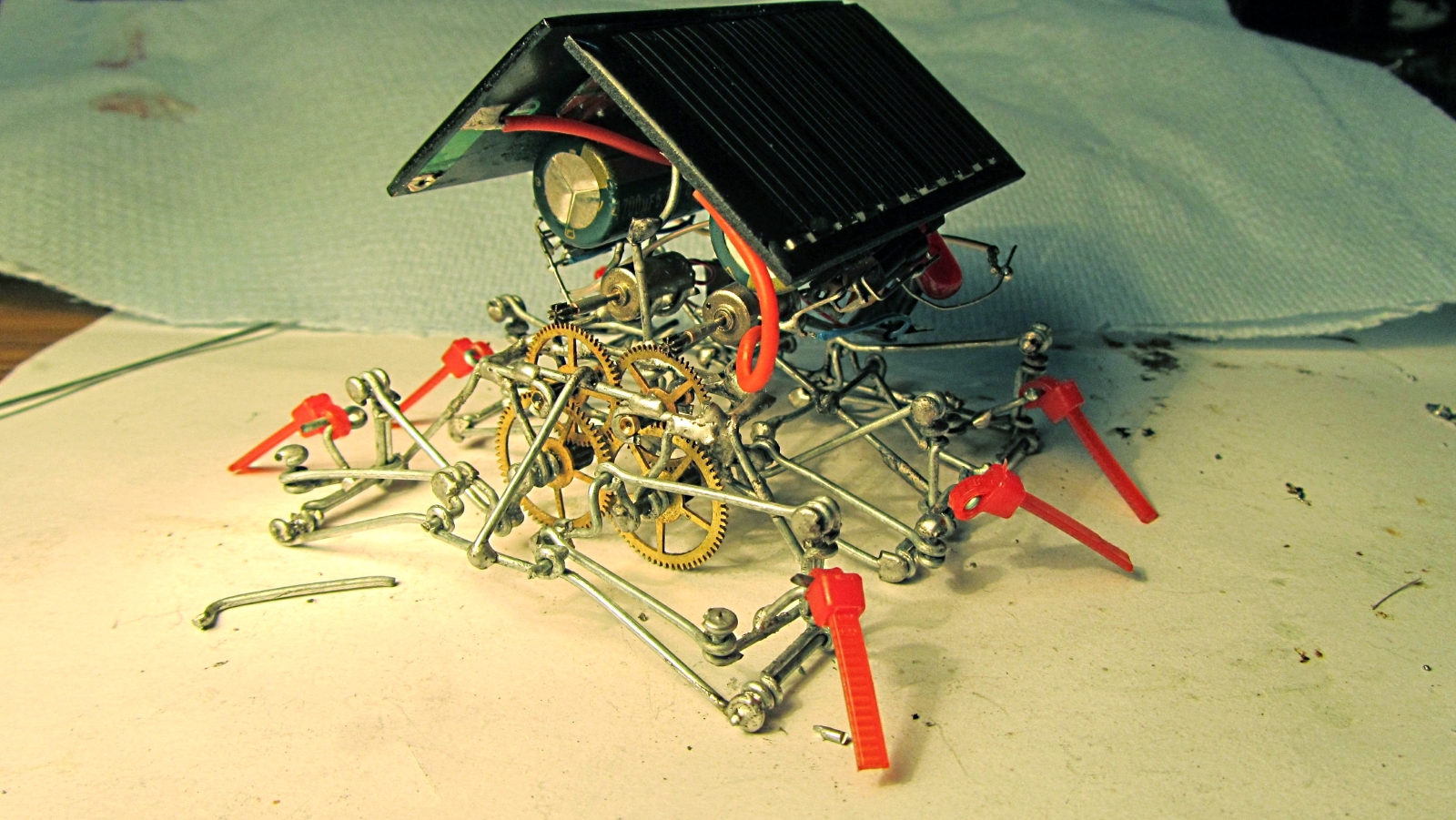

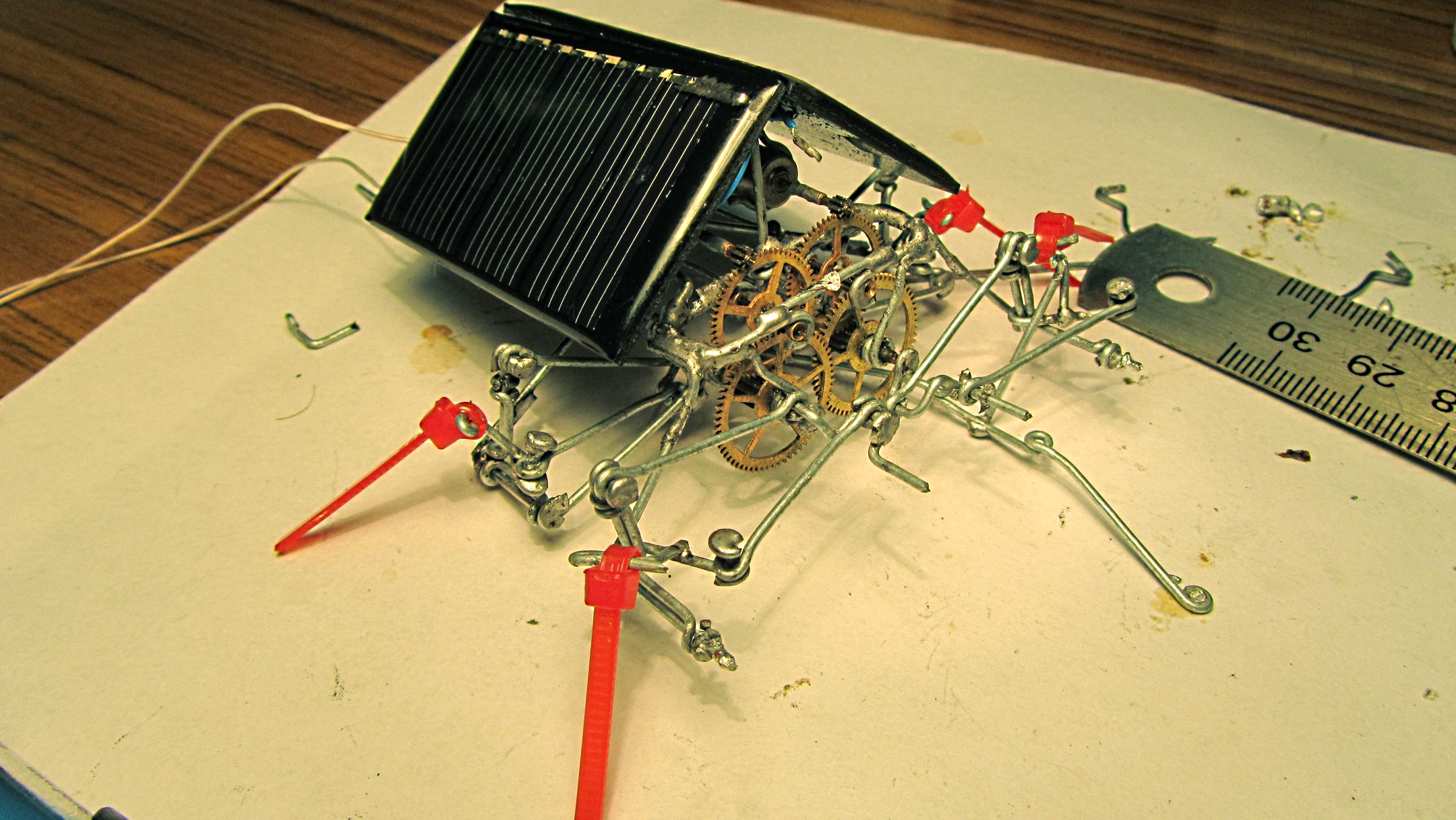

Комментарий к файлу: Крысные стяжки, купленные в фикспрайсе (да, я не очень умный), рвались сами по себе, и бесили бешано. Прикрутил временные чёрные, с рынка )) vrf (6).JPG [ 971.52 КиБ | Просмотров: 12228 ]
Вложение:

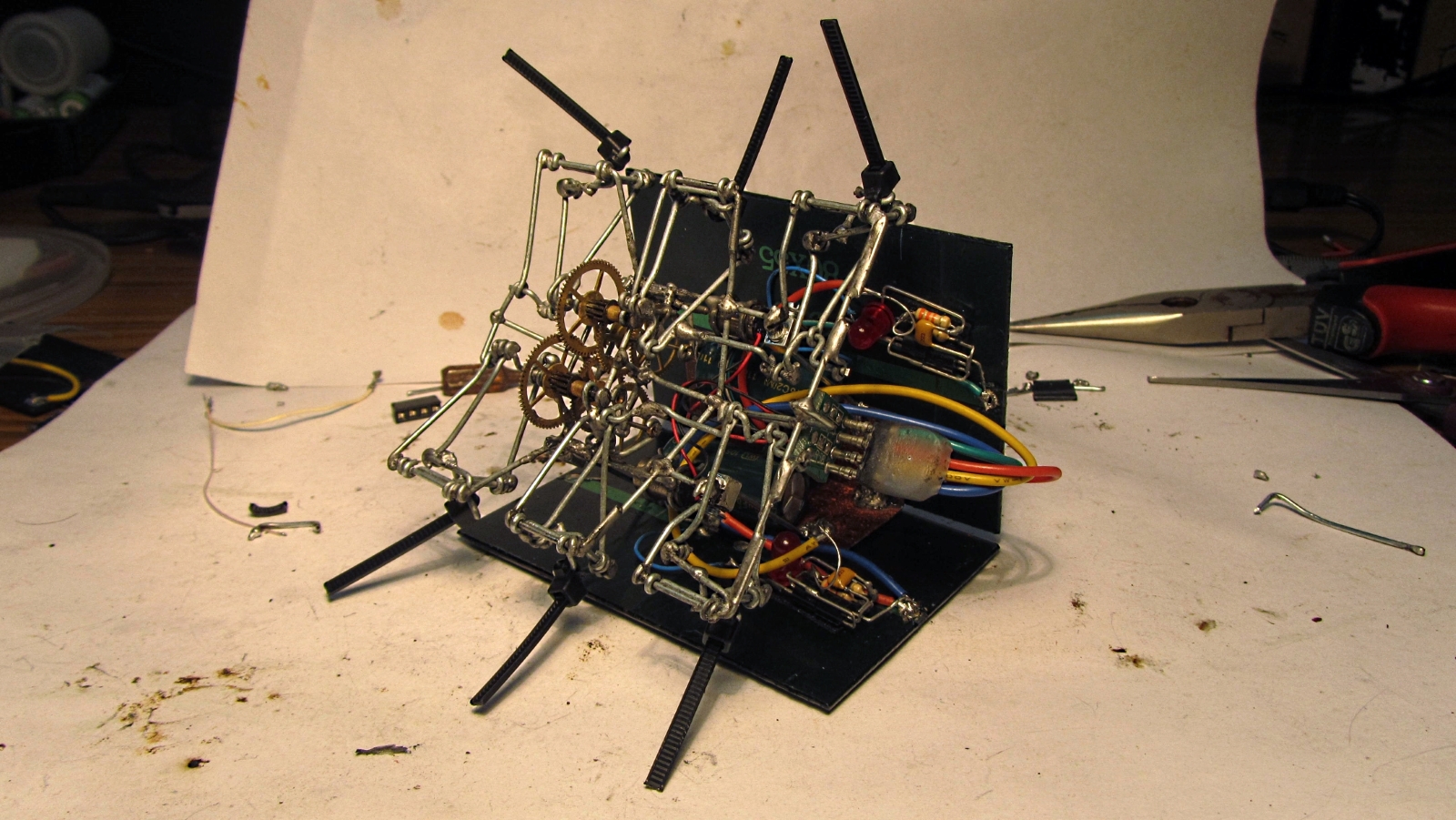

Комментарий к файлу: Думаю, стяжки сами по себе не такой уж дурной вариант для ножек. Только оформить Правильно. vrf (7).JPG [ 924.94 КиБ | Просмотров: 12228 ]
Вложение:
Комментарий к файлу: ...ну и не громоздить на них такие лютые сундуки с черметом. Полегче, полегче.. vrf (8).JPG [ 1009.39 КиБ | Просмотров: 12234 ]
Вложение:

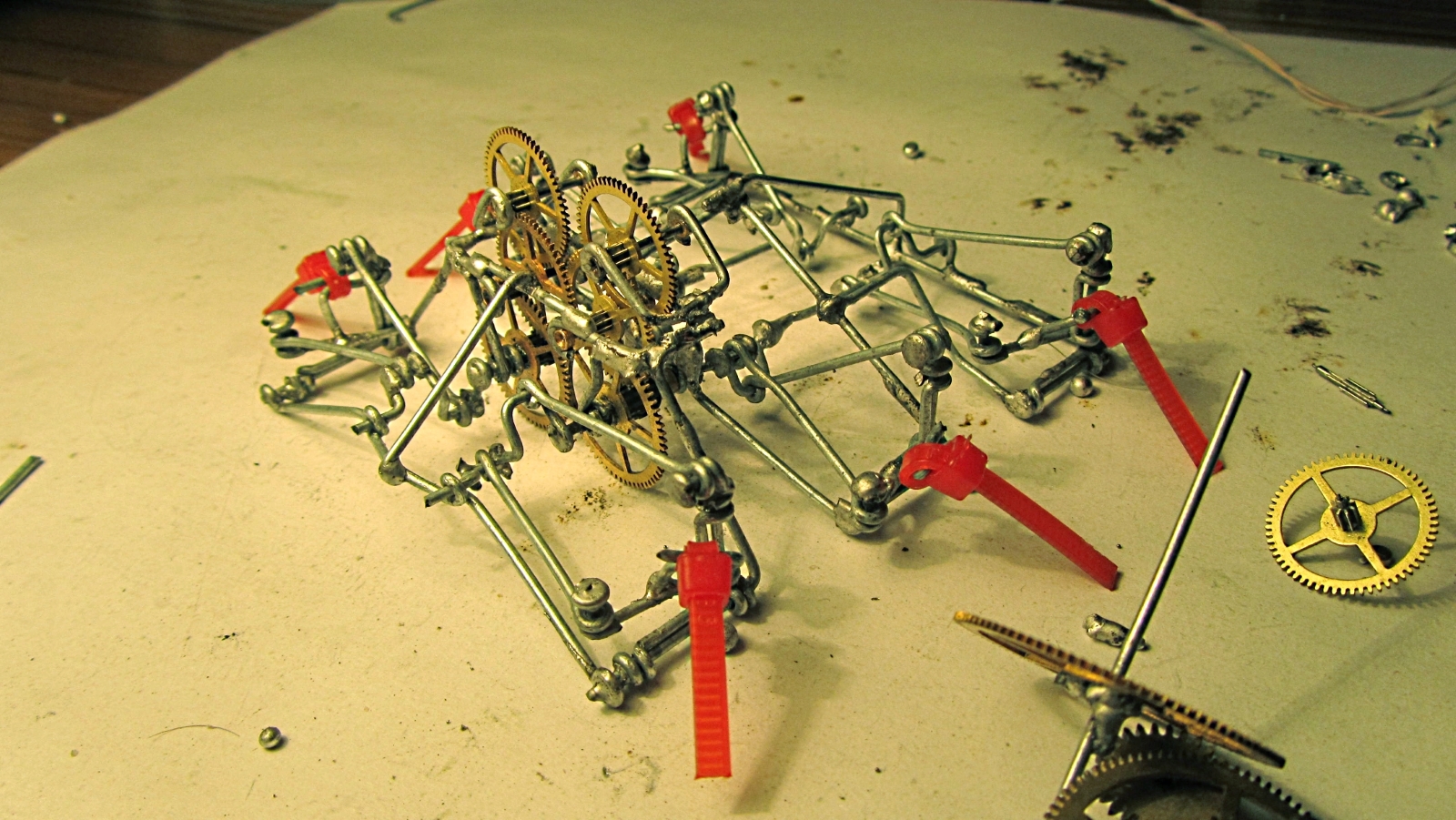

Комментарий к файлу: Готовая ходовая. "Бёдры" жёсткие, ибо рычаги да тяги. "Голенища" - струны: какая-никакая эластичность неплохо показала себя везде, где бы ни применялась. Напротив, вспомним Брудлинга с жёсткими ногами - насмерть заклинивает всей тушкой, как только что-то остановит одну из культяпок. vrf (9).JPG [ 1 МиБ | Просмотров: 12245 ]
Вложение:
Комментарий к файлу: Эта "беседка", даже если пара ног где-то наглухо застрянет, продолжает молотить оставшимися, что даёт неслабый шанс высвободиться. vrf (10).JPG [ 1.05 МиБ | Просмотров: 12236 ]
Вложение:

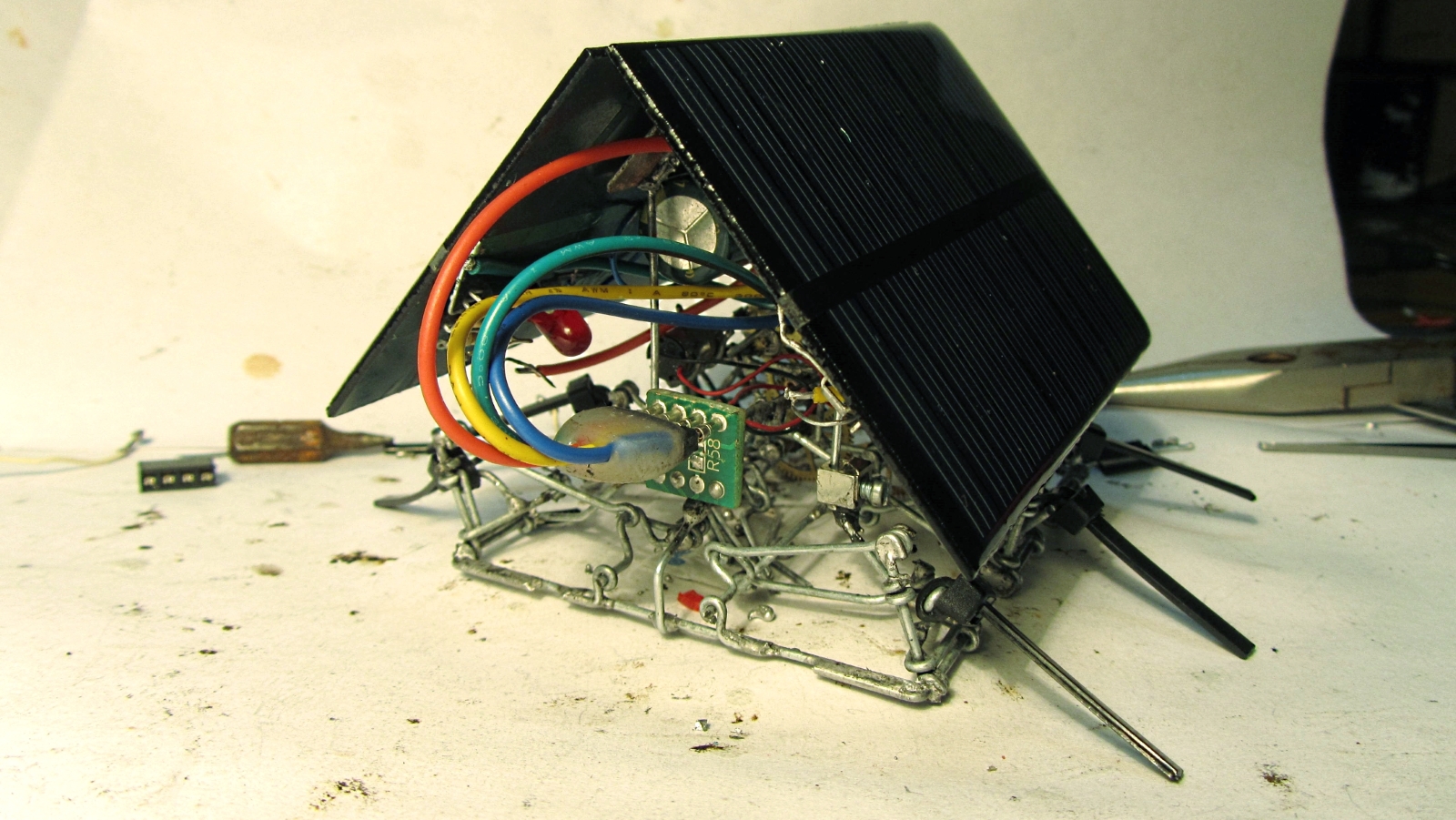

Комментарий к файлу: Почти готово. Подумывал сменить КАБЕЛИ на кошерный шлейфик, и как-то сменить разъём на что-то поинтереснее, чем "козявка-накатайка" из термоклея. vrf (11).JPG [ 960.01 КиБ | Просмотров: 12227 ]
Вложение:

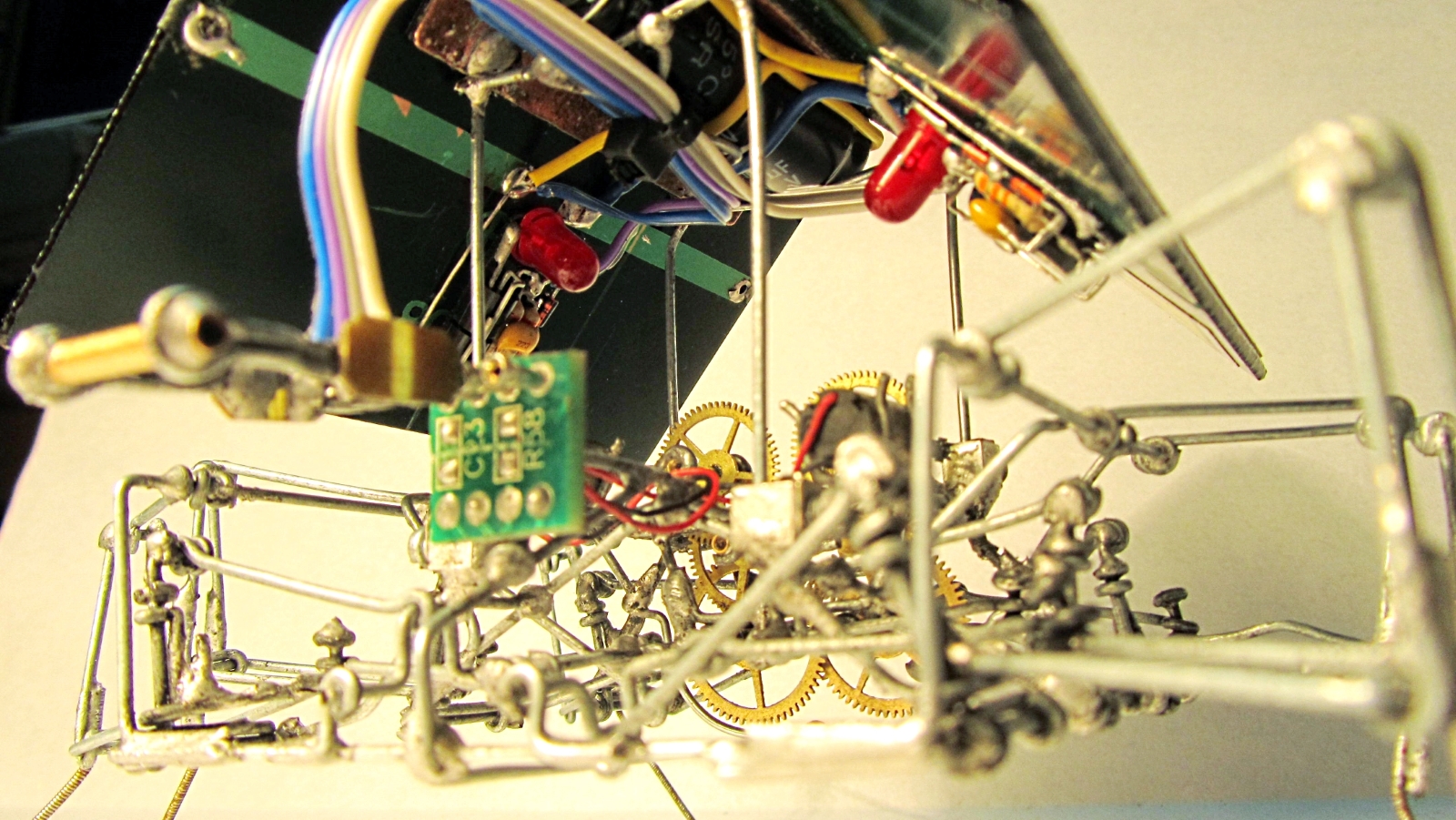

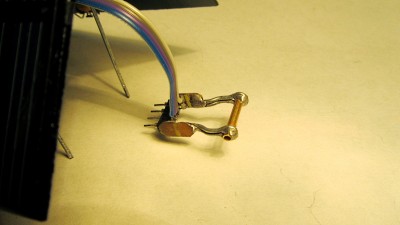

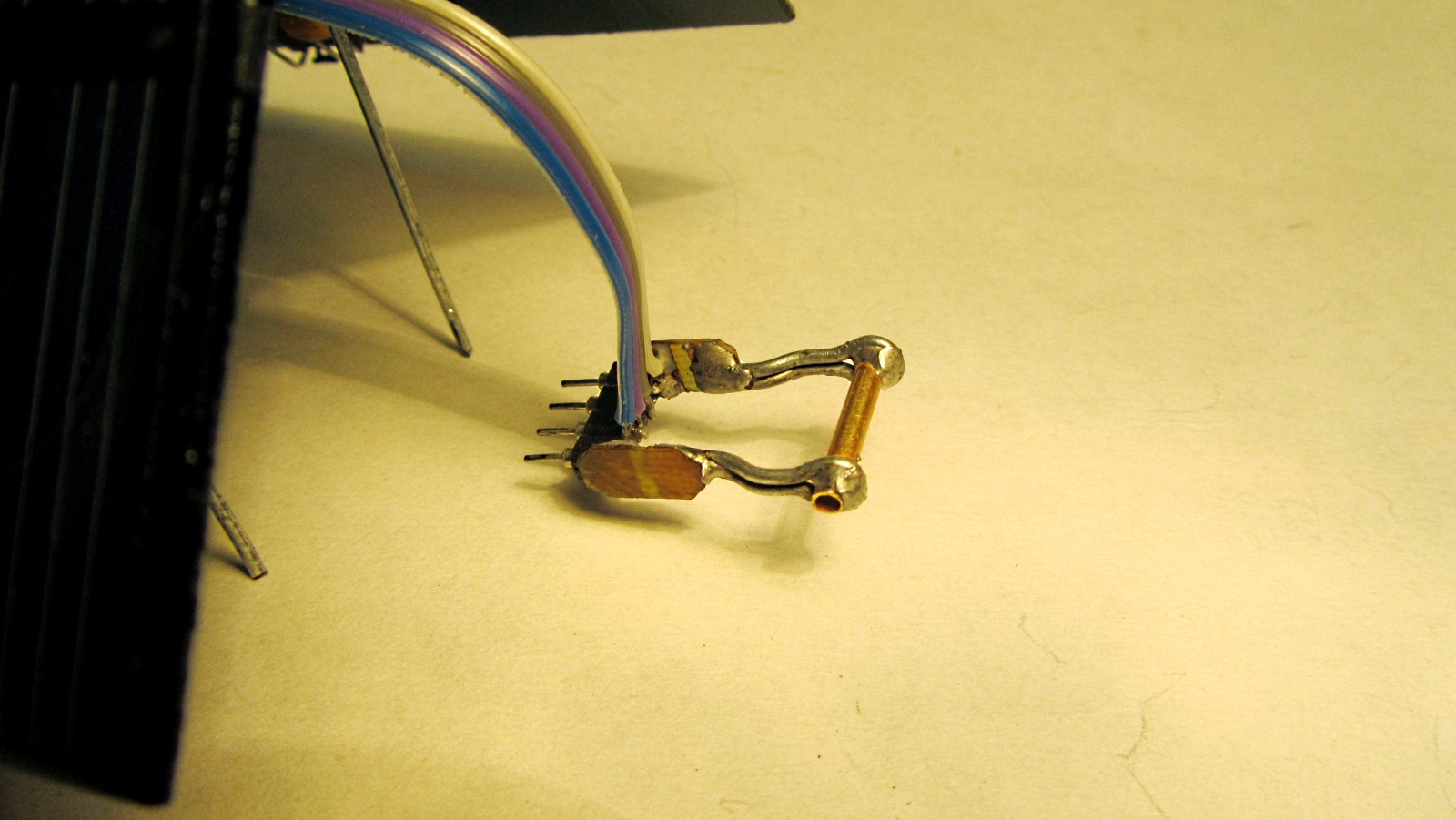

Комментарий к файлу: Сменил. Теперь у него в заднице - стремя... О_О vrf (12).JPG [ 856.35 КиБ | Просмотров: 12230 ]
Вложение:

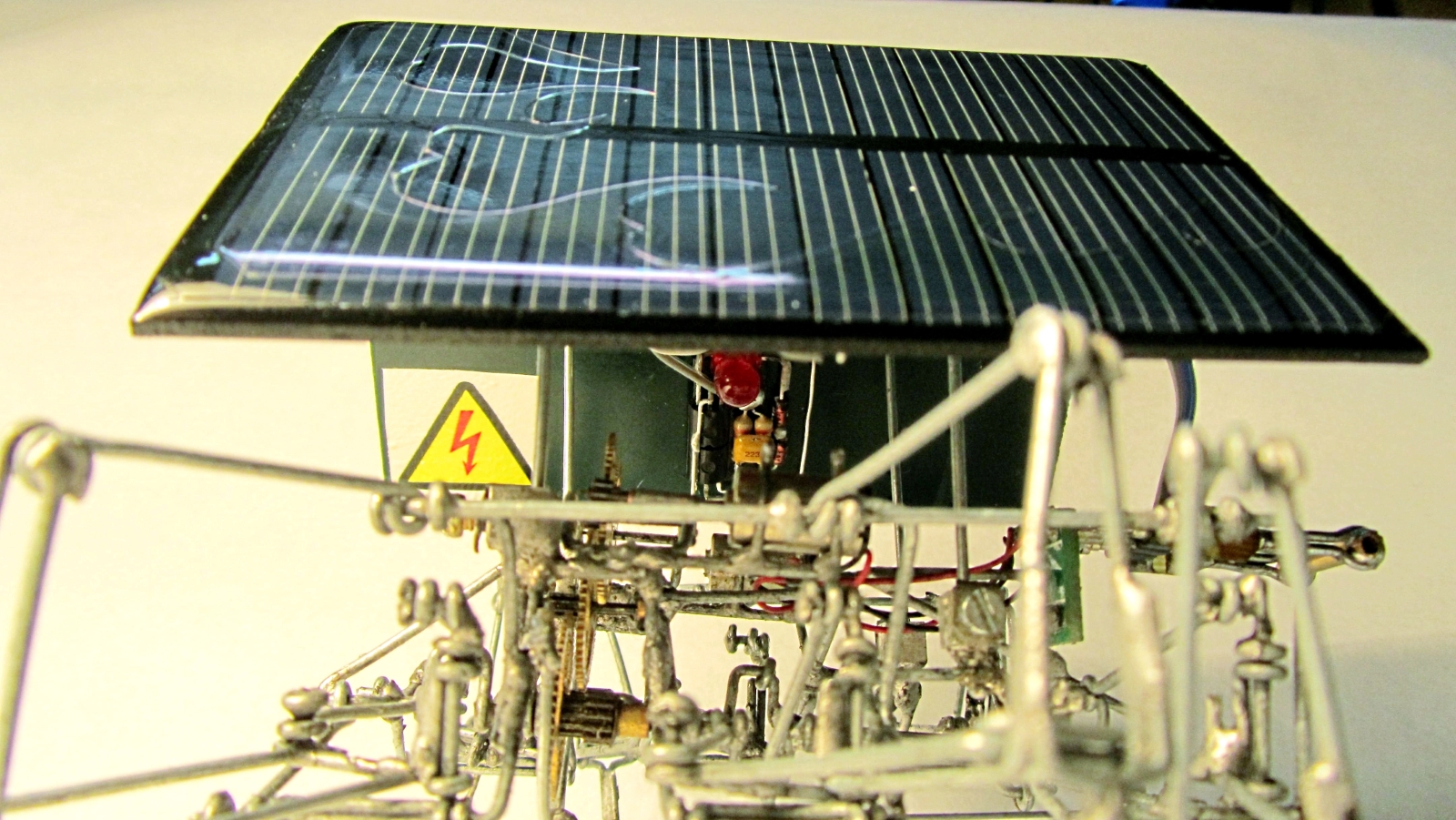

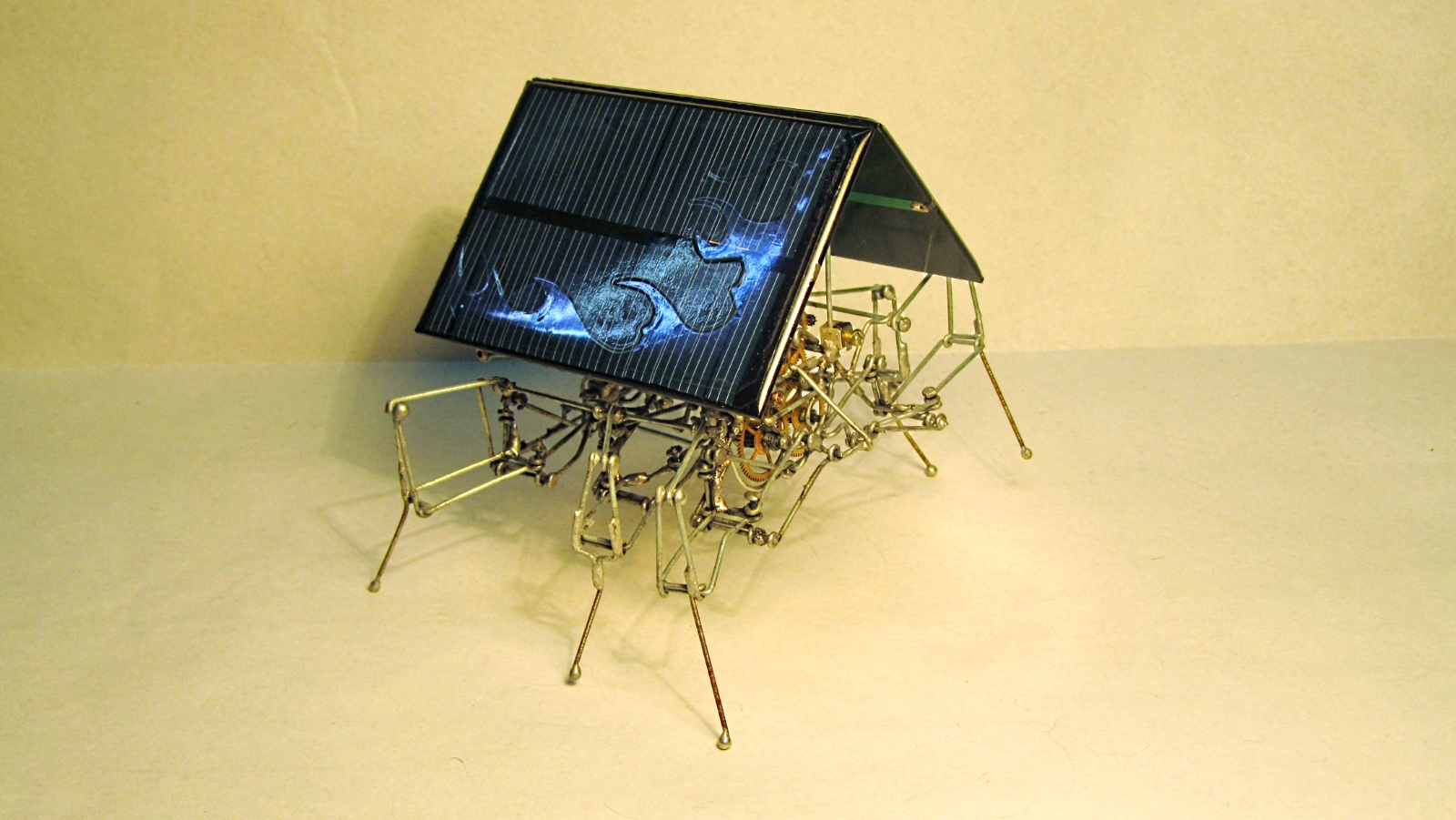

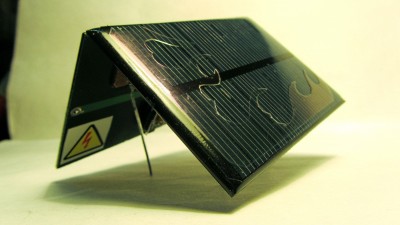

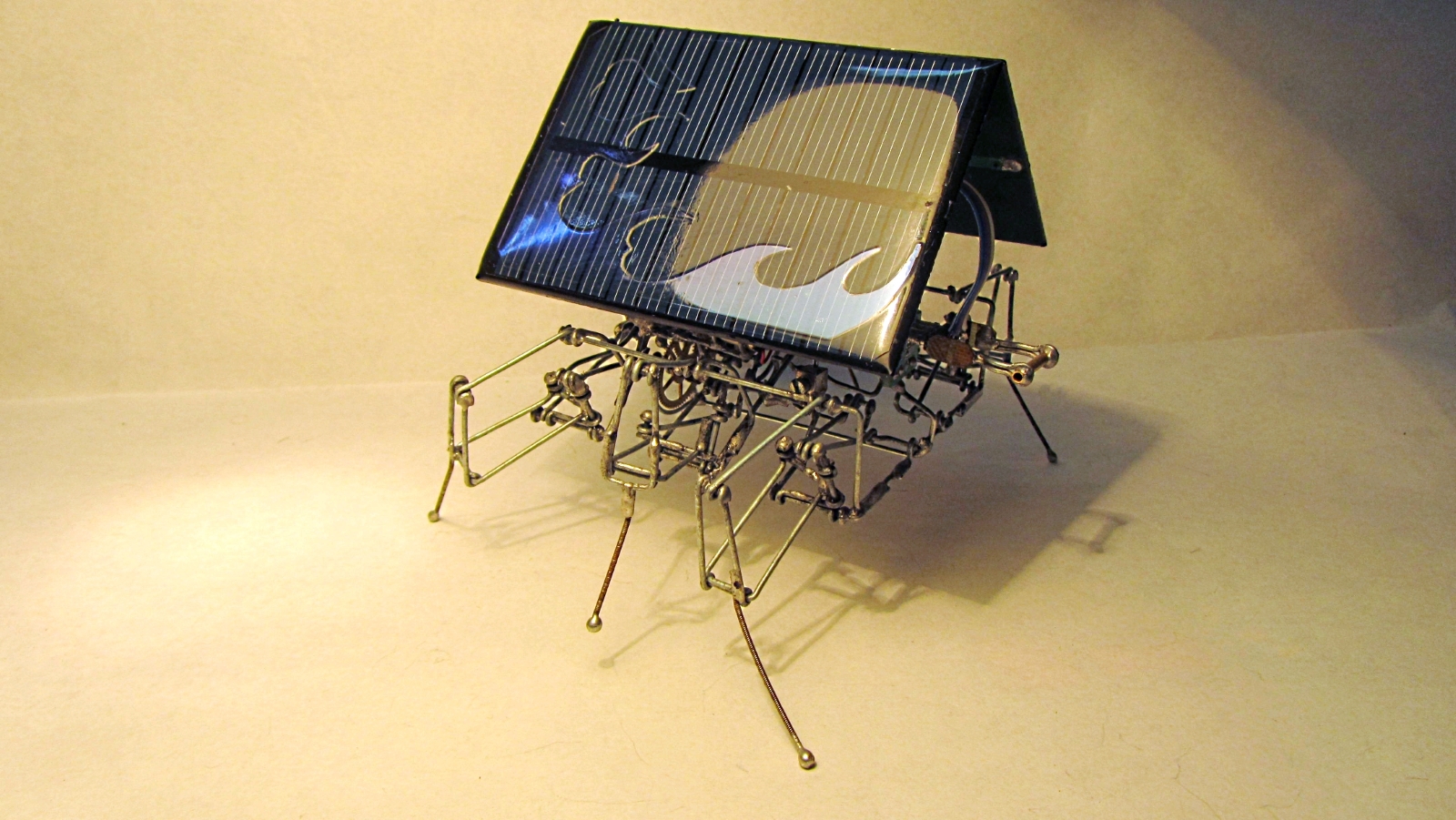

Комментарий к файлу: С унылым видом огромных панелек поборолся подручными на работе средствами - аппликация из легчайшей тонировки с эффектом "хамелеон", прикрытая от внешней среды полиуретановой антигравийной плёнкой. С изнанки пришлась ко двору наклеечка )) vrf (13).JPG [ 915.56 КиБ | Просмотров: 12223 ]
Вложение:

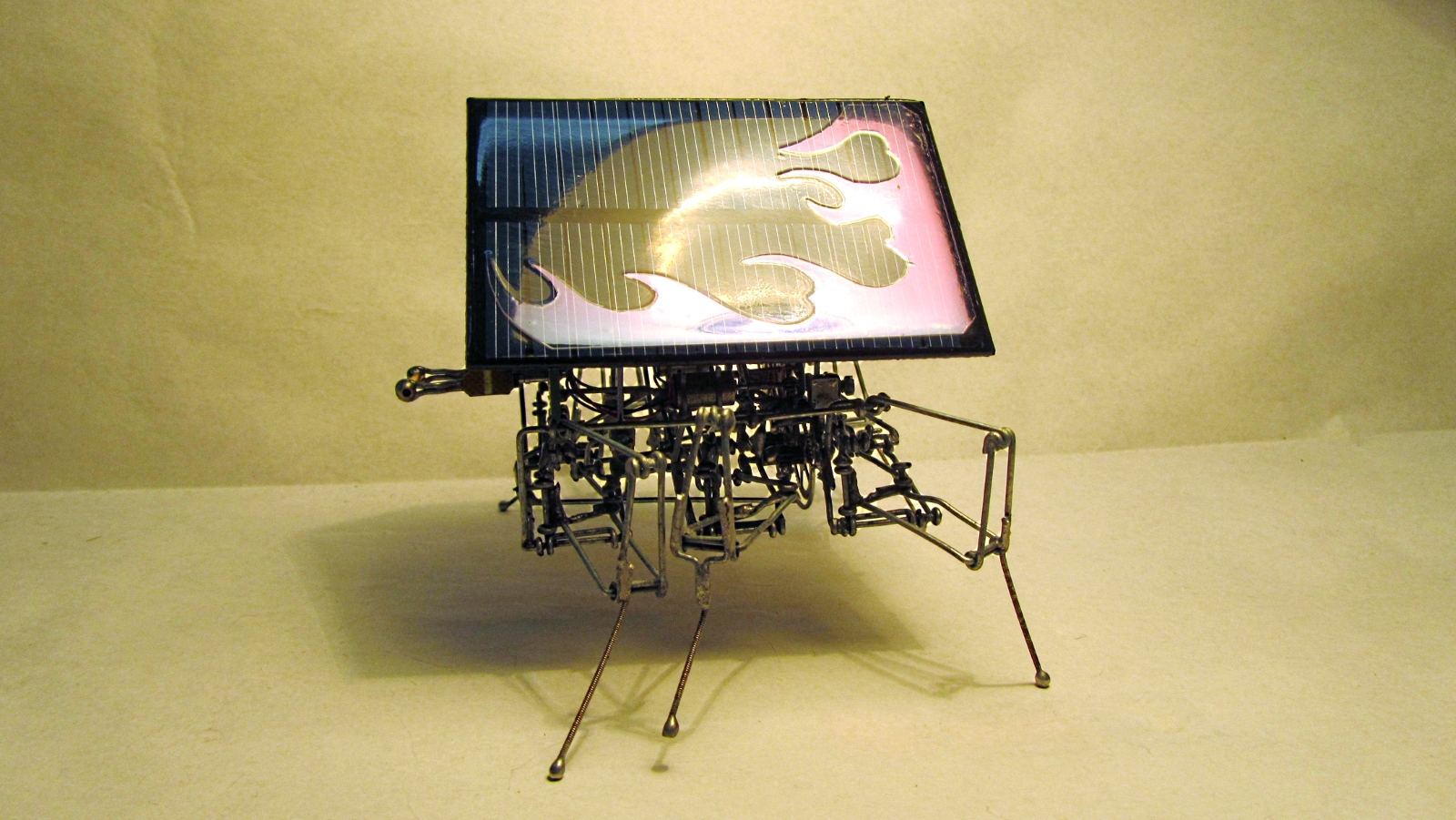

Комментарий к файлу: С аппликацией пришлось поэкспериментировать. Сначала налепил занимающую куда большую площадь "красоту" из "хамелеона" 80% - получил потери какие-то там.. Не знаю, вроде несущественные, но эта мысль не давала мне покоя. vrf (14).JPG [ 1.02 МиБ | Просмотров: 12225 ]
Вложение:
Комментарий к файлу: Во всяком случае, контрольная панелька в определённой точке под лампой выдавала 5.85V, а с этой плёнкой во всё лицо - 5.55V. Аппликация, понятное дело, отнимает меньше, конечно... но... vrf (15).JPG [ 1005.97 КиБ | Просмотров: 12264 ]
Вложение:

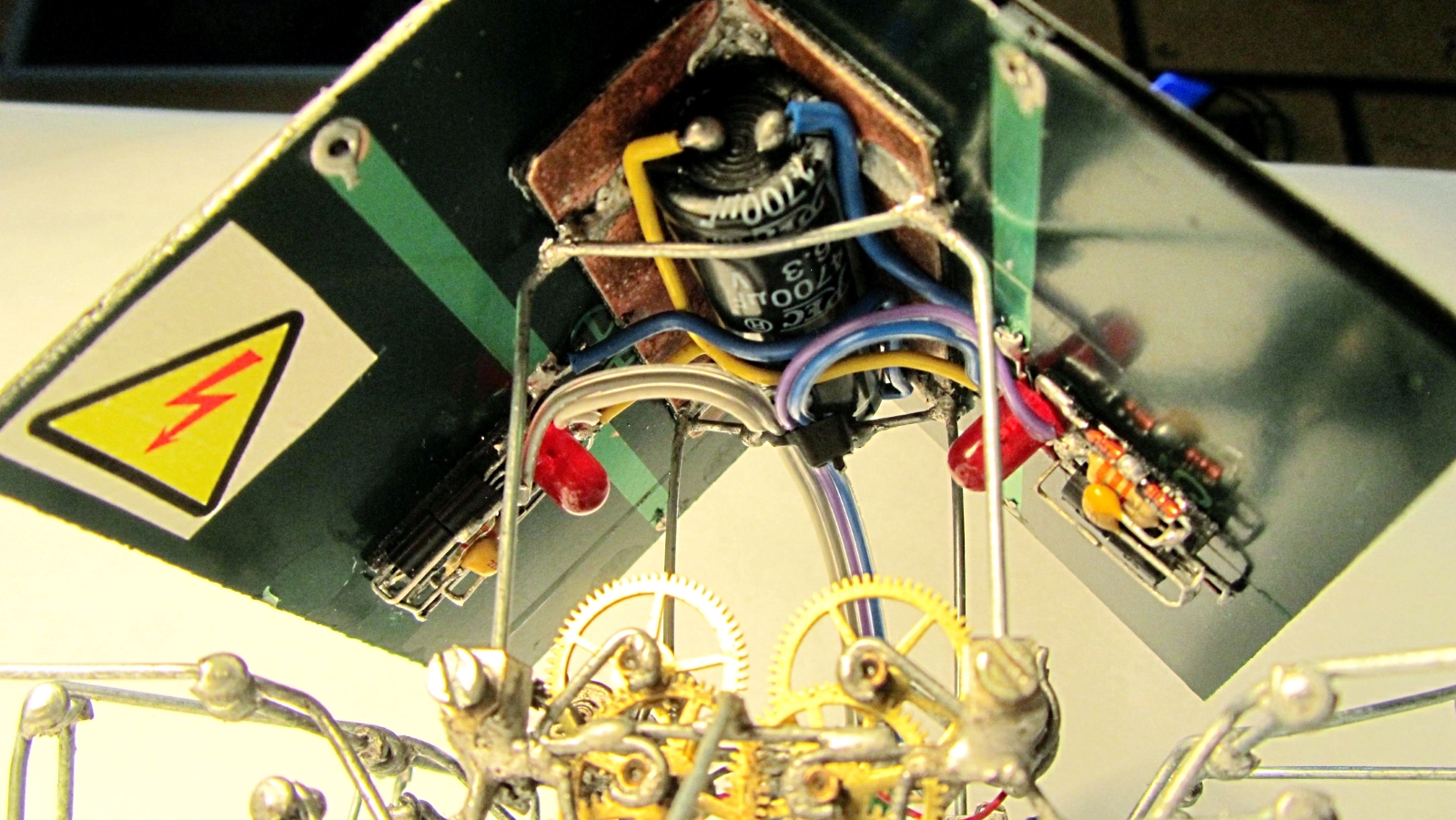

Комментарий к файлу: Я это всё дело отодрал, вырезал что-то поуже и попрозрачнее, налепил - и оказалось, получилось задом наперёд! Поздняя ночь, сами понимаете. Выматерился, за часик перепаял нутрянку и крепления панелек в обратную сторону (даже наклеечку аккуратненько снял, чтоб найти ей новое место под солнцем), тем самым наведя более приятный порядок вещей на "чердаке". Аминь. vrf (16).JPG [ 948.82 КиБ | Просмотров: 12220 ]
Вложение:
Комментарий к файлу: Ещё пытался прикрутить усы... Но без реверса они напрочь убивали возможность двигаться. vrf (17).JPG [ 992.35 КиБ | Просмотров: 12227 ]
Вложение:
Комментарий к файлу: Хотел слепить усищи с механическим реверсом - как у Акакия. Дури и веса у него вроде как хватает, чтобы переключать самые маленькие микрушки.. Но я зачем-то разобрал одну из 4-х имеющихся у меня, поломав крепление рычажка, а без него никак. Фу таким быть. vrf (18).JPG [ 1009.9 КиБ | Просмотров: 12208 ]
Вложение:
Комментарий к файлу: Да и потом - с манерой постоянно задирать нос (половинки-то несинхронизированы) усы запросто могут оказаться поверх препятствий, и толку будет ноль. Так что и ладушки. vrf (19).JPG [ 956.82 КиБ | Просмотров: 12236 ]
Вложение:
Комментарий к файлу: Надо будет всё же помудрить со схемами с реверсом. vrf (20).JPG [ 1.02 МиБ | Просмотров: 12202 ]
Вложение:
Комментарий к файлу: А то такая таракаха - и без усов.. хоть декоративные вешай (да ни за что). vrf (21).JPG [ 1.04 МиБ | Просмотров: 12226 ]
Вложение:

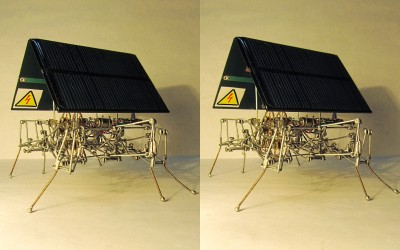

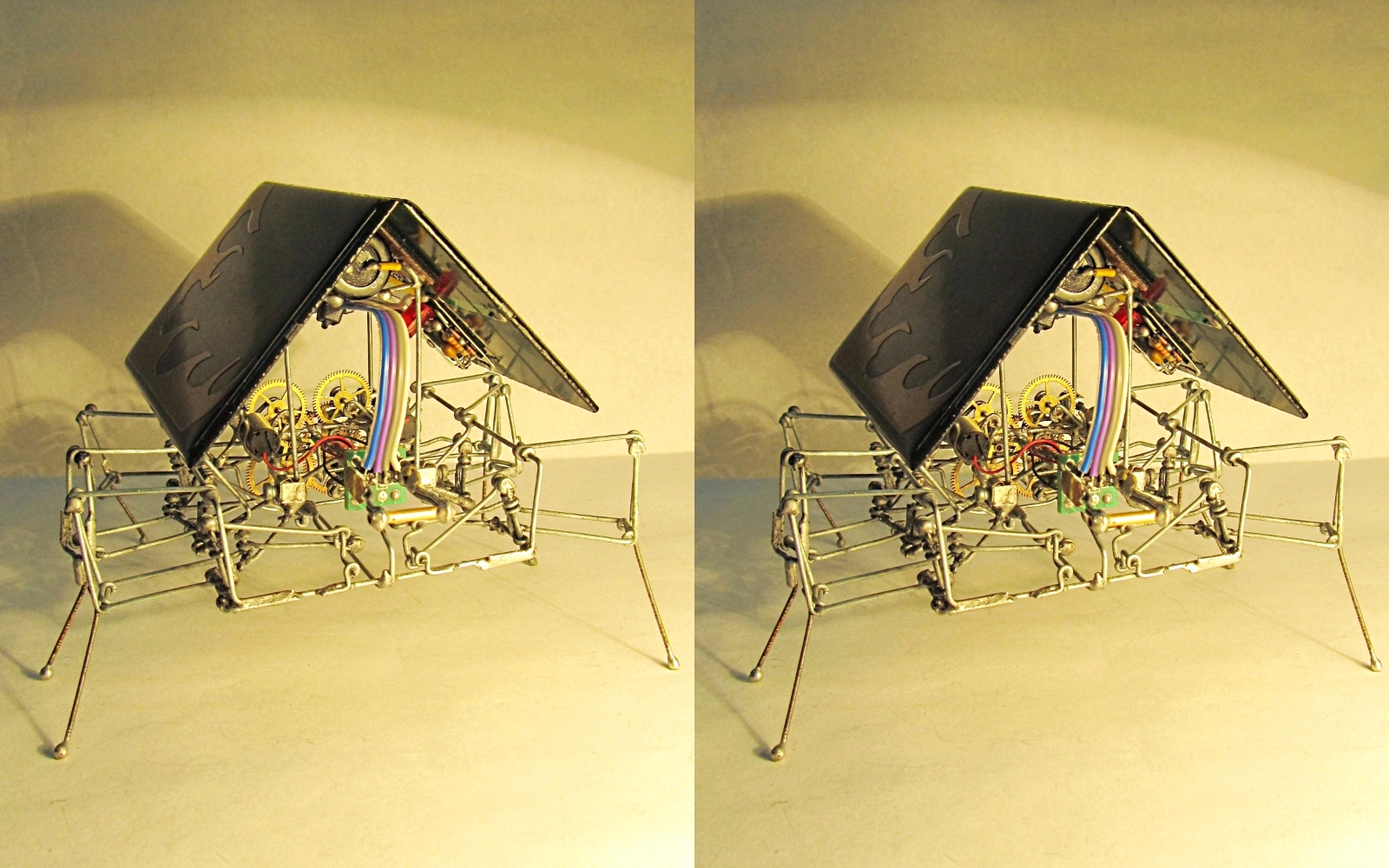

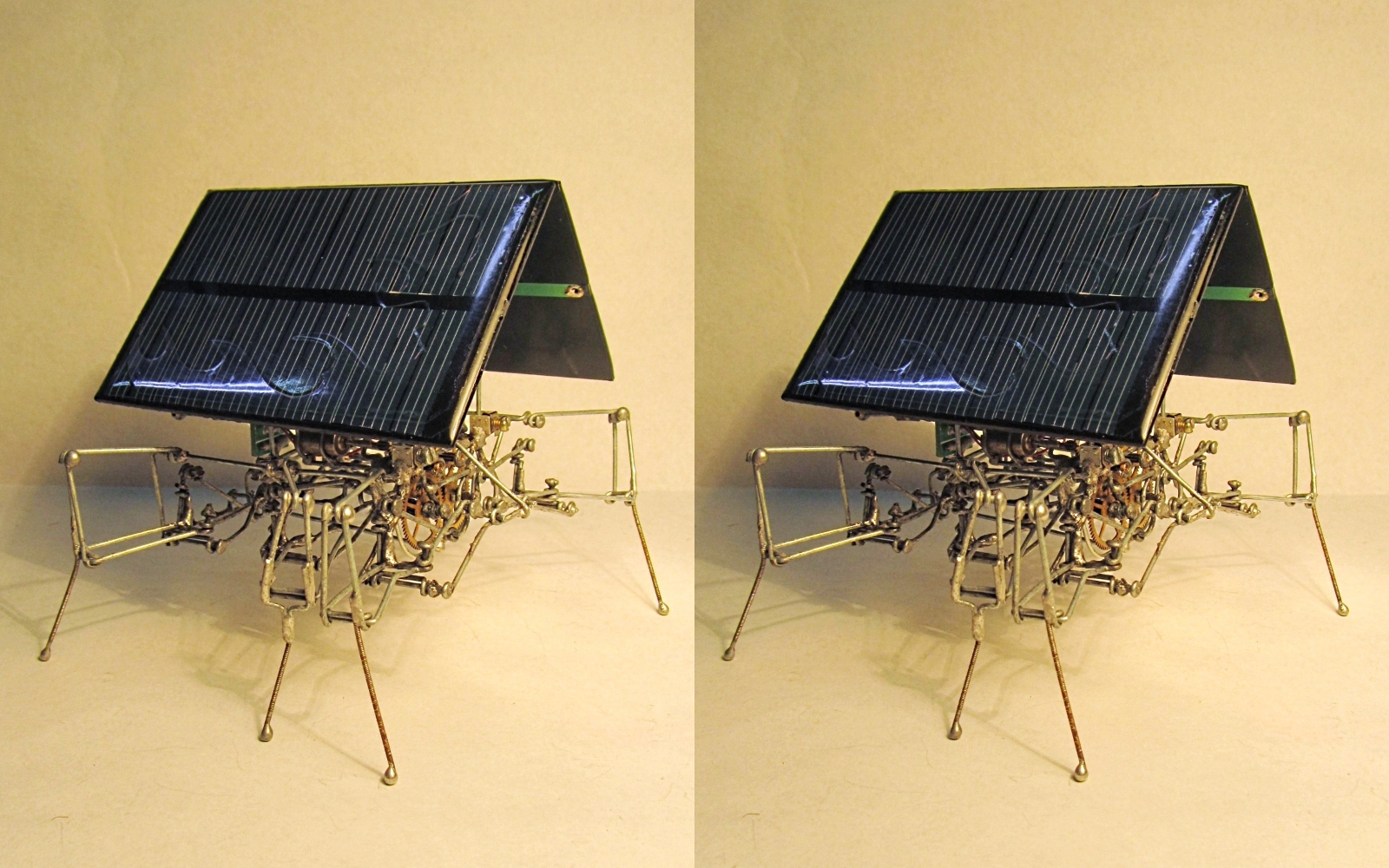

Комментарий к файлу: А вам осталось только как следует перекоситься )) Бегемот 3D (1).jpg [ 1.07 МиБ | Просмотров: 12236 ]
Вложение:

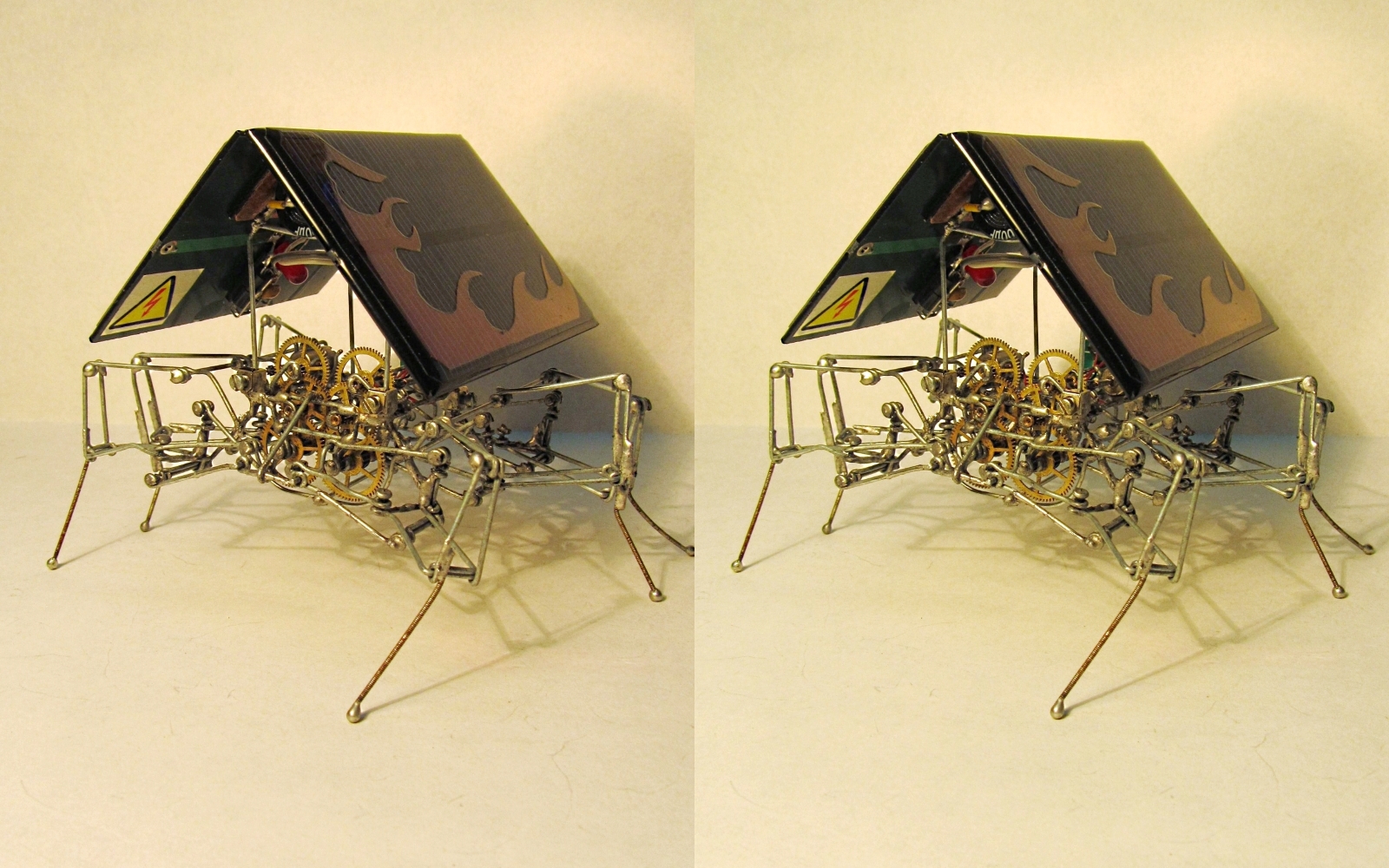

Бегемот 3D (2).jpg [ 1.09 МиБ | Просмотров: 12221 ]
Вложение:
Бегемот 3D (3).jpg [ 1.09 МиБ | Просмотров: 12194 ]
Вложение:
Бегемот 3D (4).jpg [ 1.08 МиБ | Просмотров: 12206 ]
Заголовок сообщения: Re: Павуки (и не только) из разогнутых скрепок и прочего хла
Добавлено: 13 дек 2017, 01:16
Зарегистрирован: 12 окт 2016, 18:18 Сообщения: 5

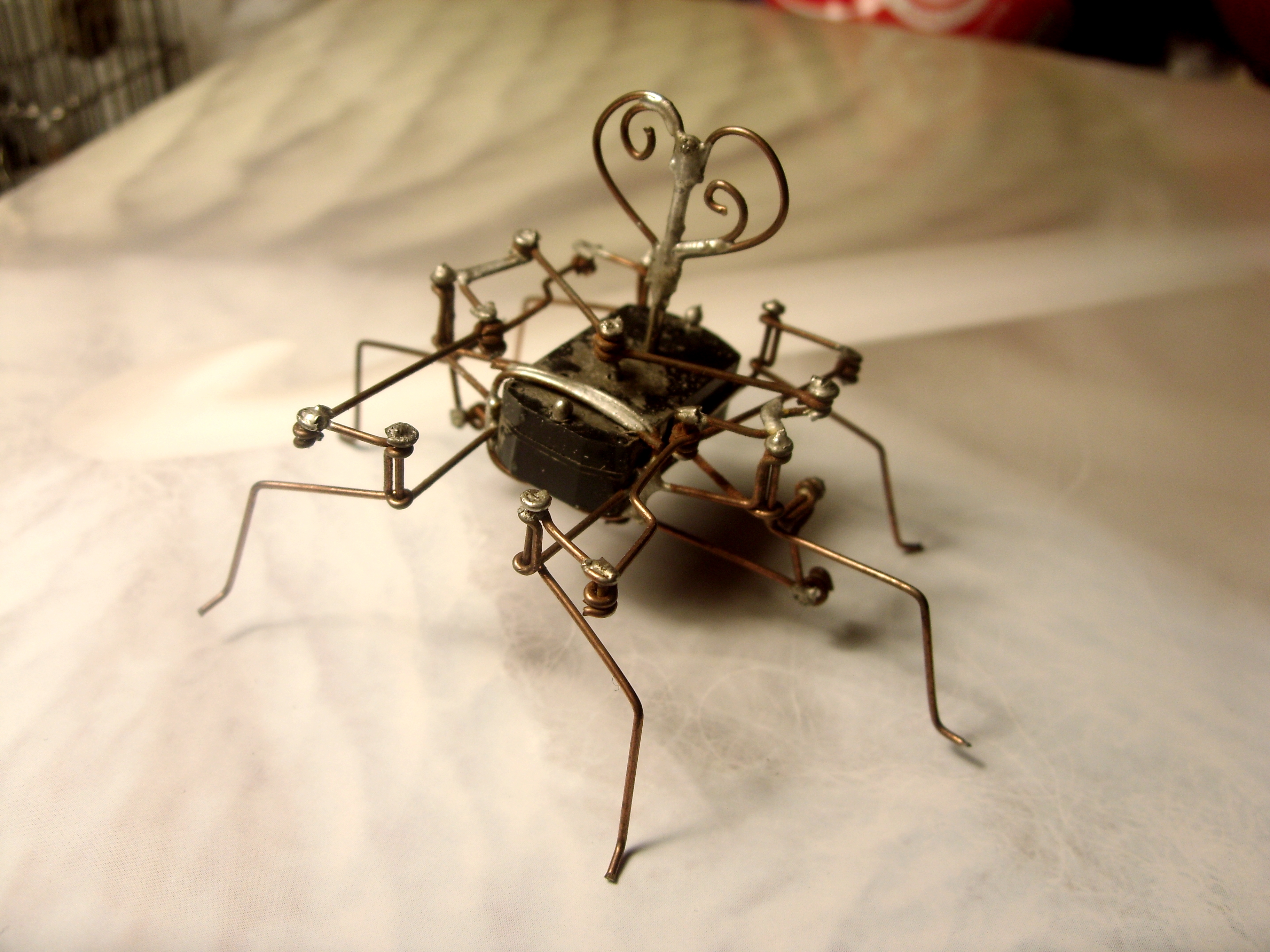

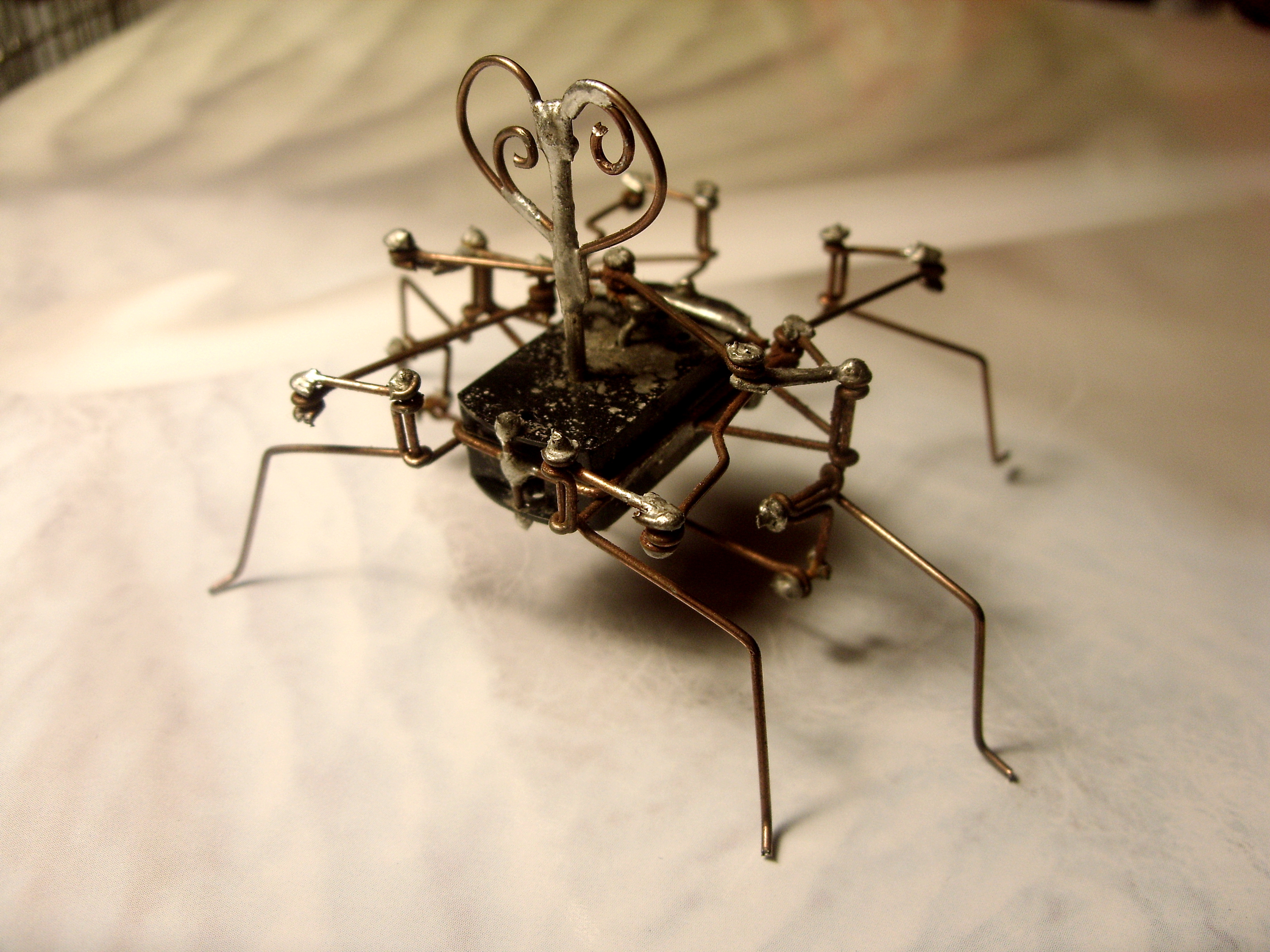

Методом абсолютного округления результата, упростил своего шалтая до уровня примитивного шалтайчика. Минимум тяг, без коленвала, все из скрепок, двигатель-редуктор из древнего FDD.
Заголовок сообщения: Re: Павуки (и не только) из разогнутых скрепок и прочего хла
Добавлено: 31 янв 2018, 20:55
скрытый хозяин вселенной :)
Зарегистрирован: 18 сен 2006, 12:26 Сообщения: 18018 Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
не знаю было или нет вот там скрепыш чуть чуть засветился на 1:40
_________________ <telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode> Всё уже придумано до нас!
