Вот через боковую грань собирать пыль крайне не рекомендую, по двум причинам:
1. там ваще никакого движения воздуха не будет (ну почти), слишком большая площадь сечения. Для того чтобы создать поток воздуха обладающего хоть какой-то силой увлекающей пыль и грязь, необходимо максимально\оптимально уменьшить сечение всасывающей горловины (скорость движения воздуха обратнопропорциональна площади - закон, если не ошибаюсь, Бернулли), а чем выше скорость движения воздуха, то, естесно, нам и надо. Ничего он не всосет через боковую панель ни кулерами ни самодельной турбиной ни автопылесосом, а разве что 2кВт пылесосом.
2. забирать воздух через боковую панель - теряется смысл 2-х щеток. Ведь они стараются, кверху пыль поднимают, а мы сбоку через щетку (поновой!) его гоним Сверху и надо откачивать, причем через довольно небольшую щель.
Вот тут-то и нужен воздуховод соединяющий переферийно стоЯщий компрессор со щеточным узлом. Воздуховод - это не обязательно что-то уникальное, это может быть и короб и квадратная труба - что угодно...
В данном случае я вижу так: щель в потолке щеточного узла (я ее выше описал), а дальше короб (воздуховод) к компрессорному узлу (наподобие от коробка спичек квадр. труба).

Полностью согласен с вашими аргументами. Я ведь про всасывание пыли ничего не знаю. Как и где сделать щель - я понял, а вот где и как разместить кулер - не понял. Он у меня такой: 80х80х32 мм, обычный компьютерный. Можно схематичный рисунок?

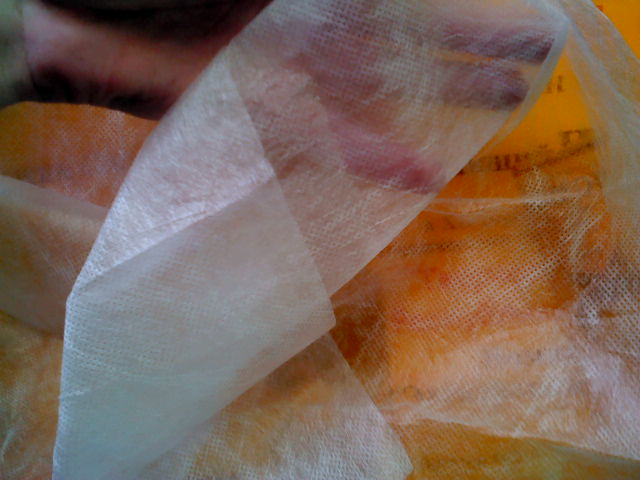

Всем добрый вечер . Изначально в качестве фильтра использовал материал марлевой повязки . В принципе неплохо , как фильтр он себя показал с хорошей стороны . Но это каждый раз , приходилось бы бегать в аптеку за марлевыми повязками , продавцы бы с ума сошли Как то в магазине обуви , выбирая себе туфли , в коробке для обуви я увидел вот такой вот материал : Решил использовать в качестве фильтра. В принципе аналогичен марлевой повязке . Но это тоже не удобно , зачем нам столько обуви . В итоге решил что буду использовать просто марлю в 2 - 3 слоя .

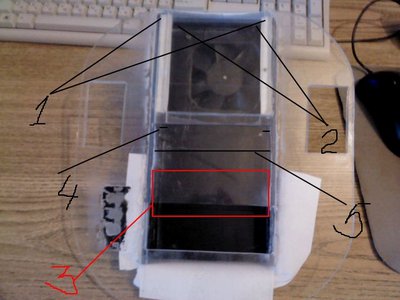

Вот вид моей конструкции с низу :

Извиняюсь сразу , за корявый рисунок-фото , на компе совсем рисовать не умею
1)Это рельсы по которым , ездит крышка от мусоросборника . Открывая её , мусор высыпается
2)На фото плохо видно , с верху точно такие же рельсы , там размещается фильтр . Чистить его проще пареной репы . Открываем с зади небольшую крышечку , и достаем фильтр , который можно почистить , заменить .
3)Это новое расположение щетки
4)Что то на подобии ограничителей для фильтра , дальше них он не поедет .
5)Что то вроде ограничителя для мусора в виде "горочки" .
Вот вроде и мои соображения .

2Radist: про эскизы ответил в соседней теме.
2Gelios: ну надо испытывать

Тут ещё подумалось, наверное можно фильтрующий элемент вырезать из бумажных мешков для пылесоса.

вот у меня 3 пылесоса
один с бумажными мешками, его мешки бумажные еле еле продуваются.
второй с тряпочным мешком многоразовым, тряпочный мешок продувается изумительно, там какаята хитрая многослойная ткань мохнатая.
ну а третий он вобще циклон... там нечего проверять.

Времени прошло много, но наверно актуально. На своем LG пылесосе не смог найти фильтр и установил топливный фильтр камаза. Похож на масляный (думаю и масляный подойдет) Тянет через него хорошо, сопротивление минимально, никаких пропусков пыли не замечено забивается раз в месяц. В камазоМагазине можно найти много разных других (по размеру) фильтров
