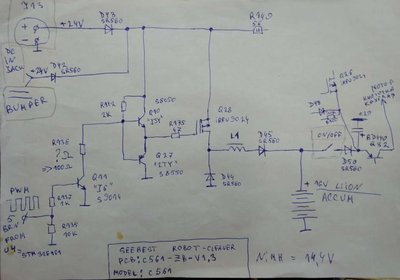

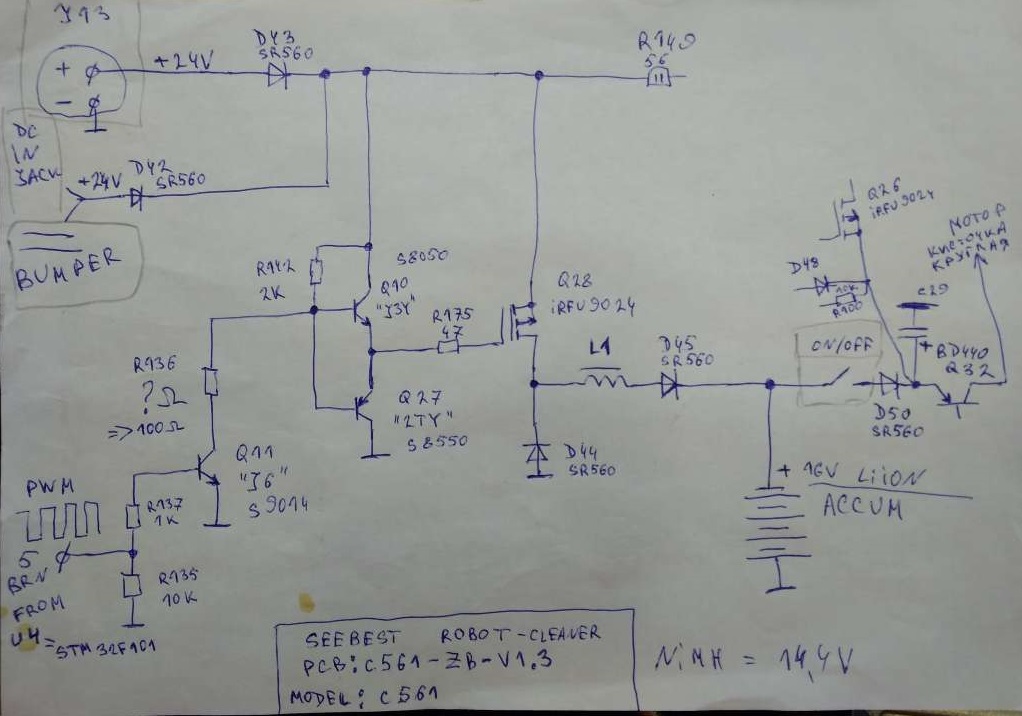

PCB: C561-ZB-V1.3

Ток заряда около 70мА. Навскидку, д.б. раз в 10 больше.
ШИМ сигнал с проца приходит. Через минут 5..10 ШИМ-сигнал пропадает.
Время отключения вроде разное. Аккум до конца не заряжен. Около 14В на нём.
Т.к. ШИМ-сигнал для заряда аккума выдаёт проц, то скорее всего по ОС проц, "думает", что аккум полностью заряжен?
Эту цепочку ОС от аккума к процу, наверное нереально отыскать для корректировки?

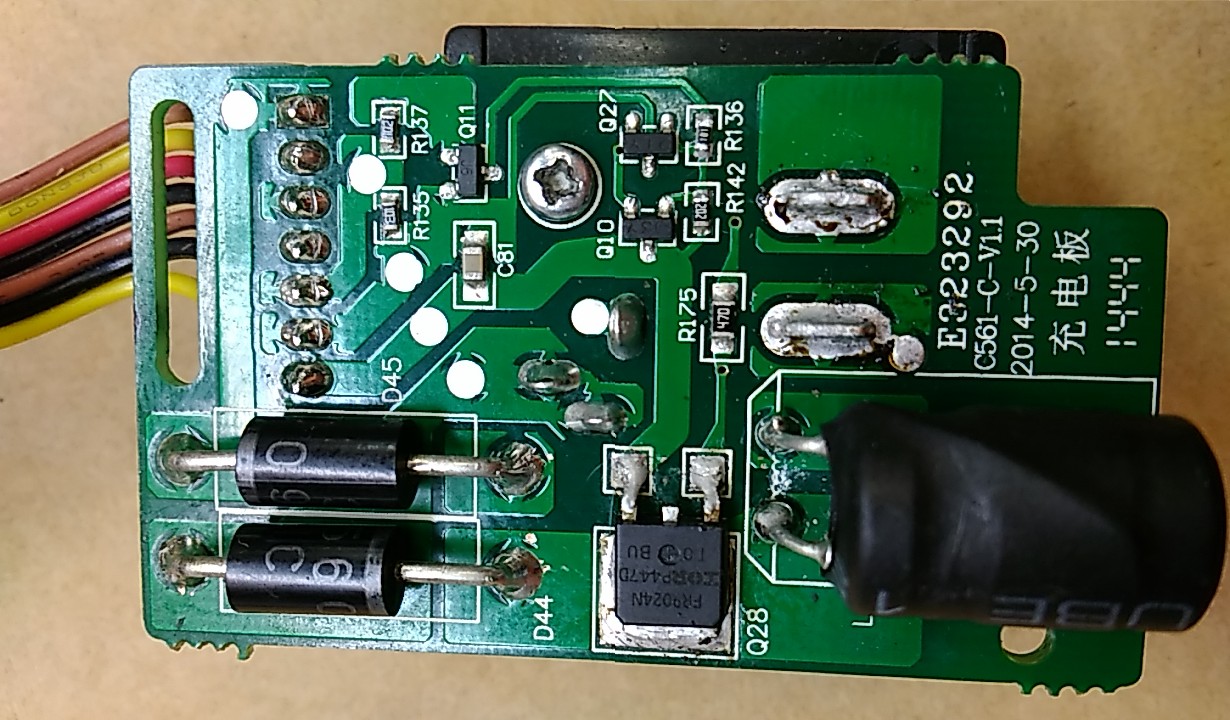

Плата была чуть залита - отмыл, но ничего не "подъело". R136 был сбит и утерян. Со 100 Омами вроде правильно работает.
На данный момент подкинуты 4шт. LiION вместо родных NiMH. C ними и мучаю плату.
