Спустя год использования перестала работать основная щетка робота-пылесоса Dibea d900. Было установлено, что проблема в главной плате робота (если подключить электропривод основной щетки к местам включения боковых щеток на плате, привод работает).

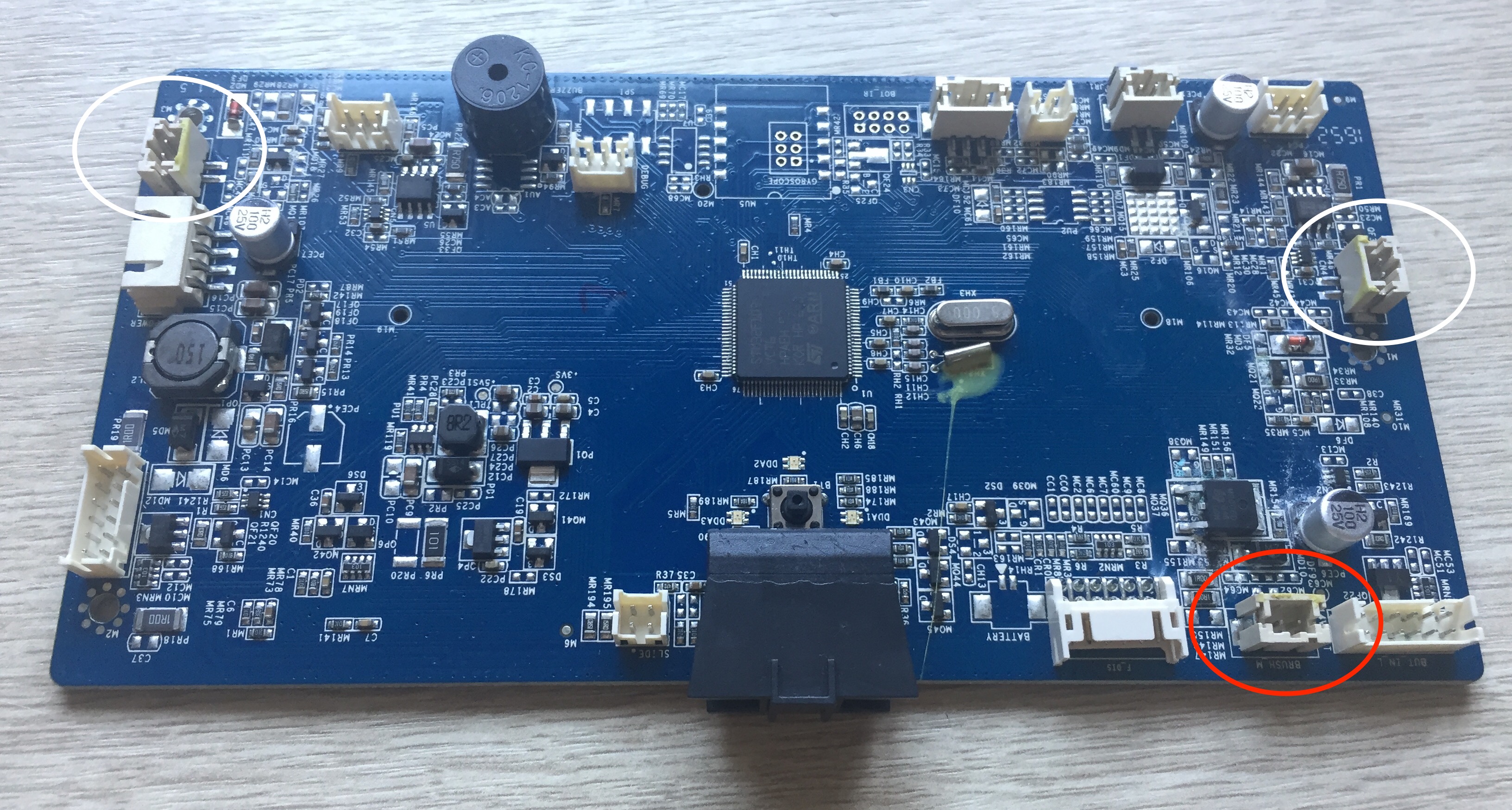

Место подключения электропривода от основной щетки отмечено красным овалом на фото, дополнительных щеток - белыми овалами.

Можно ли "починить" данную плату?

При должном старании и усилиях "починить" обычно удаётся практически всё. Вопрос только в том, оправданы ли эти старания и усилия?
А в вашем случае, к сожалению, имеет место быть отягчающий фактор - многочисленные следы коррозии на плате (бело-голубой налёт). Коррозия сама по себе не возникает - однозначно было попадание жидкости на плату. Утопленников поднимать несколько тяжелее и даже будучи отремонтированными, через некоторое время они могут подкидывать неприятные сюрпризы, потому что начавшуюся коррозию остановить нельзя.

Serge_ISA писал(а):При должном старании и усилиях "починить" обычно удаётся практически всё. Вопрос только в том, оправданы ли эти старания и усилия?
А в вашем случае, к сожалению, имеет место быть отягчающий фактор - многочисленные следы коррозии на плате (бело-голубой налёт). Коррозия сама по себе не возникает - однозначно было попадание жидкости на плату. Утопленников поднимать несколько тяжелее и даже будучи отремонтированными, через некоторое время они могут подкидывать неприятные сюрпризы, потому что начавшуюся коррозию остановить нельзя.

Я не особо силен в электронике. Могу ли я самостоятельно "починить" плату? (например, заменить конденсатор, если проблема в нем). Вы сказали, что причина - влага, но что именно она разрушила?

forisbe писал(а):Я не особо силен в электронике. Могу ли я самостоятельно "починить" плату? (например, заменить конденсатор, если проблема в нем).

Может тогда не стоит и браться? Я-то не могу оценить ваши умения. Опять же инструментарий определённый нужен, это же не чайник ремонтировать.

forisbe писал(а):Вы сказали, что причина - влага, но что именно она разрушила?

Предлагаете заняться лечением по фотографии?

Для начала плату нужно тщательно отмыть спиртом или спецсредством типа FluxOff с применением мягкой щётки, например зубной.
Потом я бы проверил транзистор MQ36 - подозреваю, что именно он включает щётку. А далее, при необходимости, много интересного - проверка на целостность подозрительных подгнивших дорожек и переходных отверстий на плате, проверка элементов, разрисовывание схемы и т.д. и т.п. В общем, сплошное творчество

forisbe писал(а): Могу ли я самостоятельно "починить" плату?

На мой взгляд вам стоит взять паяльник в руки и какую нибудь ненужную плату, например от старого компьютера или роутера и попробовать удалить несколько элементов с неё, если вы вполне оцениваете после этого свои силы то идти на форум тех кто чинит телефоны и читать читать читать.
