КПД прежде всего

КПД прежде всего

Сообщение Zeus » 23 май 2011, 21:59

Как говорится, все изобрели до нас:

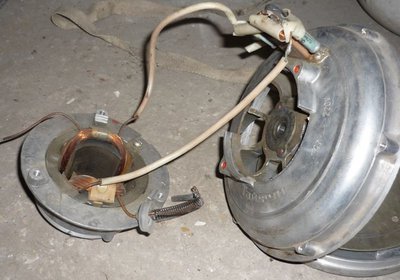

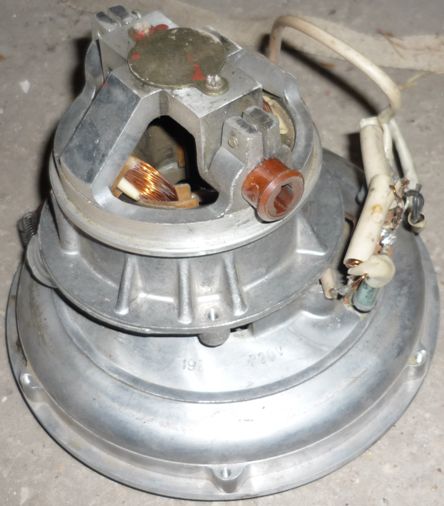

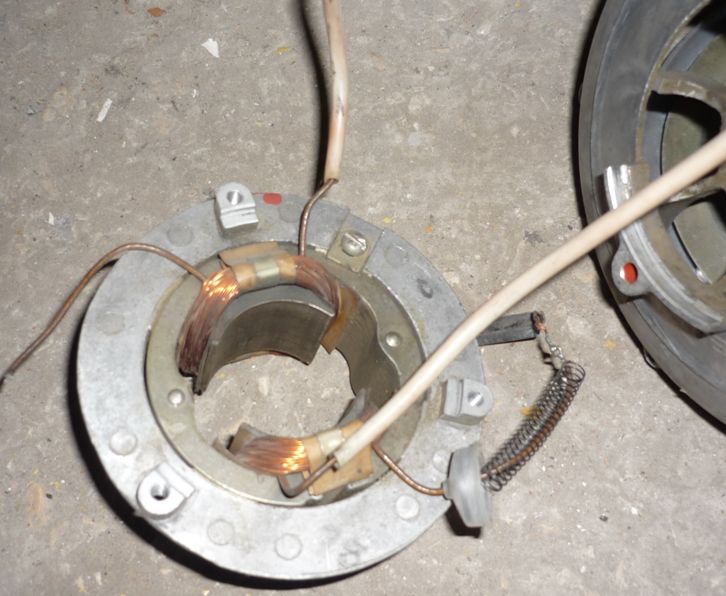

Попался мне тут в руки старый пылесос СССР лохматого года со сгоревшим ротором, вот думаю попробовать перемотать его на 12В.

Пылесос тайфун - мощность электрическая 600 Вт.

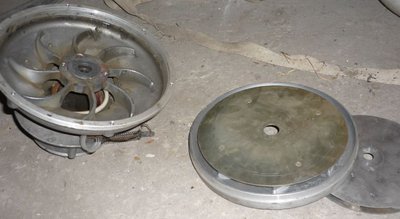

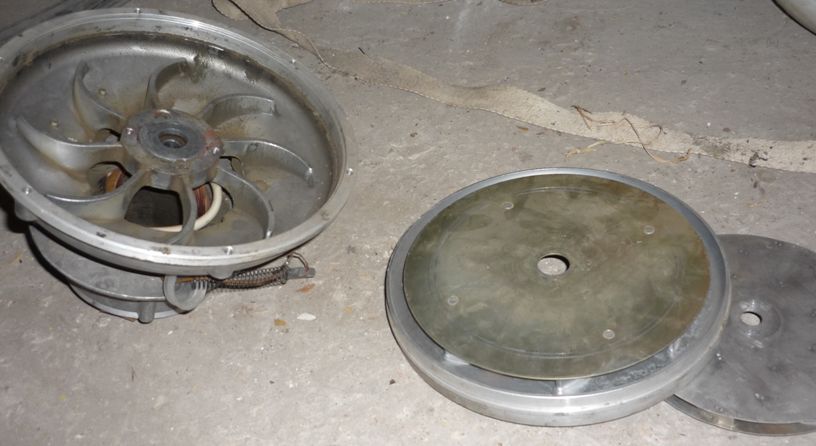

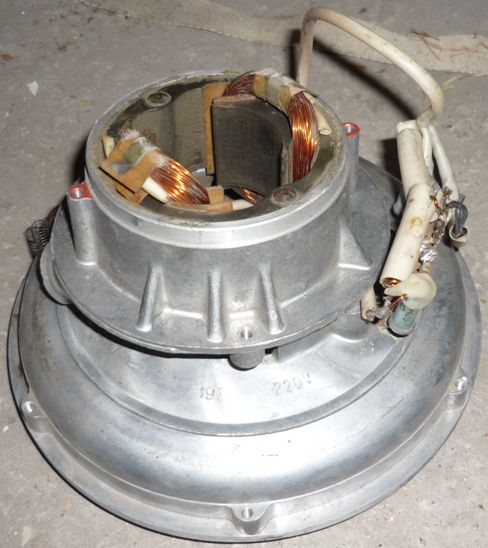

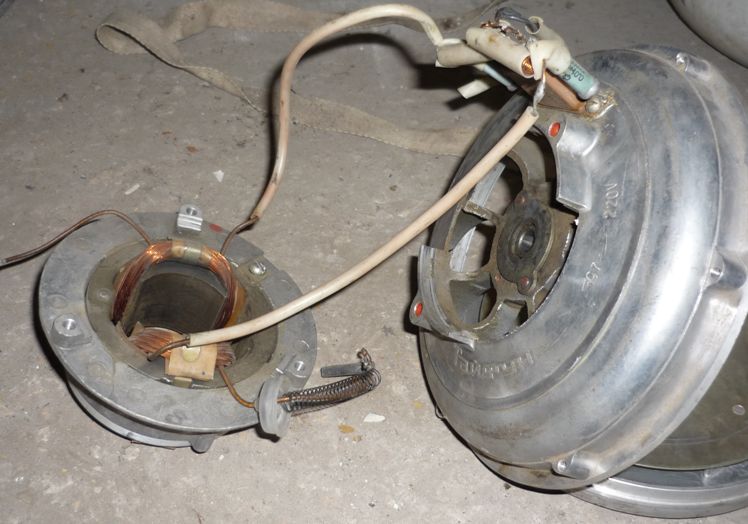

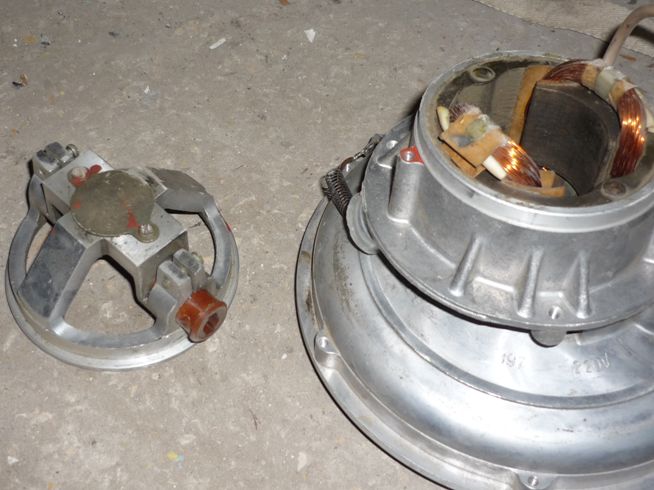

Алюминиевое литье, единый корпус двигателя и центробежного вентилятора для снижения массы.

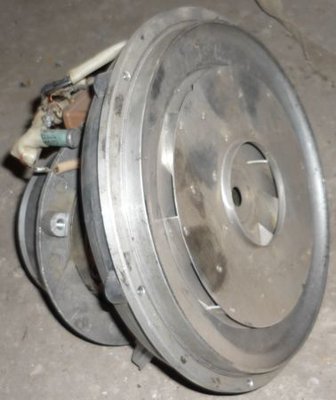

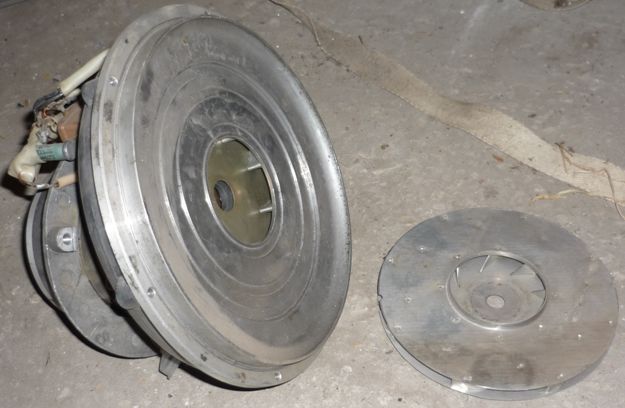

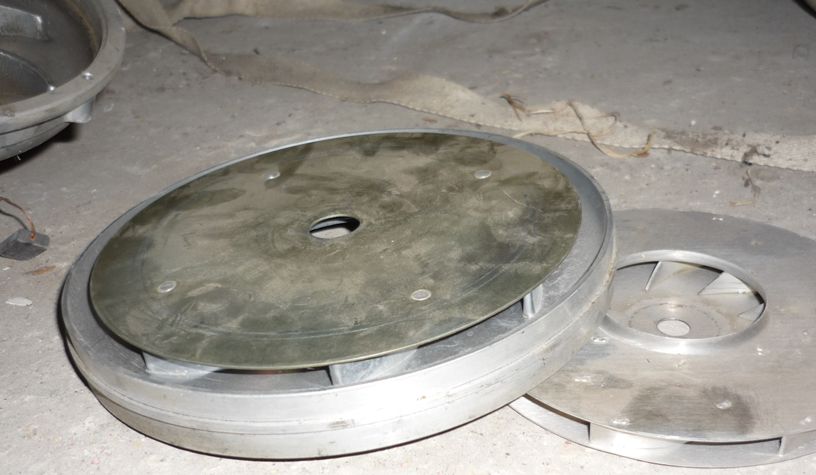

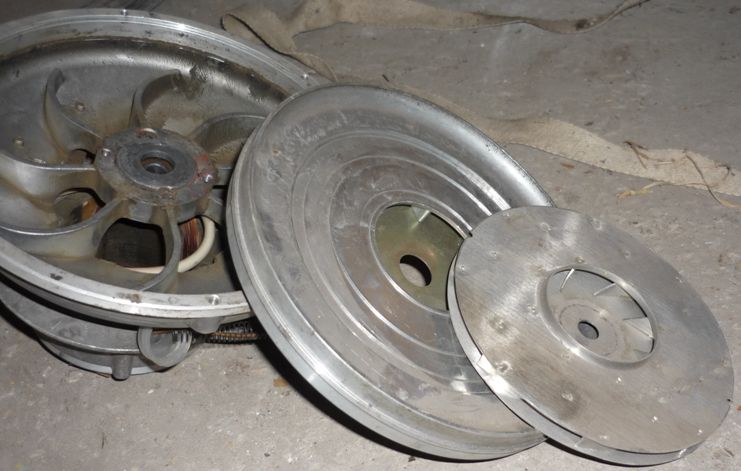

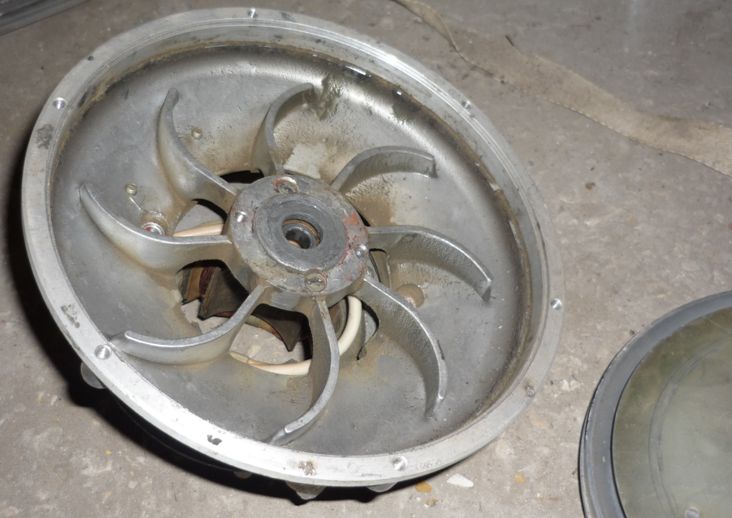

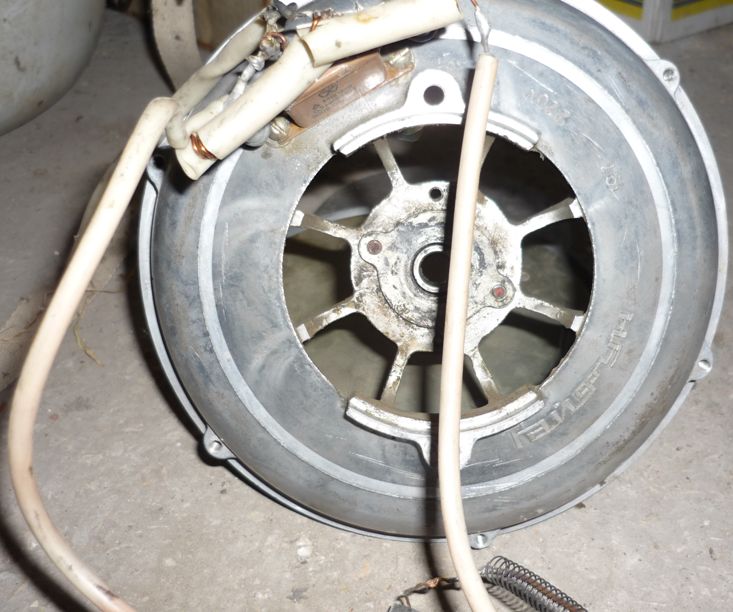

Двухступенчатый центробежный компрессор, спрямительный аппарат для уменьшения завихрения воздуха на выходе и увеличения общего кпд преобразования механичесческой энергии вращения в энергию всасывания воздуха.

Показал брату (кафедра двигатели летательных аппаратов аэрокос) - он был весьма впечатлен, что в бытовом пылесосе применили столько технологий - одно слово военные делали - вот вам и СССР.
Думаю, что для нормального робота-пылесоса без такой системы не обойтись,может даже производители подглядат что для себя, единственное что наверное стоит изменить так это материал - алюминий заменить на пластик.

no comments...











«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 862
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: КПД прежде всего

Сообщение linvinus » 25 май 2011, 10:31

Интересно, ещё бы подобрать способы снижения шума?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1650
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: КПД прежде всего

Сообщение Myp » 25 май 2011, 21:45

а смысл 12 вольт?
жрать он будет всё равно дофигищи тока.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17470
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: КПД прежде всего

Сообщение Full-scale » 11 дек 2011, 06:16

Перемотать на 12 В можно но мощность будет потеряна.На мощности 600 Вт при 220 В двигатель потребляет около 3А тока. Коллектор рассчитан на такой ток и поэтому ток увеличить нельзя. Максимальная мощность на 12 вольтах может получиться всего 36 Вт, что неприемлемо.
Аватара пользователя
Full-scale

Сообщения: 3
Зарегистрирован: 24 авг 2010, 18:04
Откуда: Челябинск
Skype: Full-scale
прог. языки: asm-avr, Perl, C/C++
ФИО: Андрей

Re: КПД прежде всего

Сообщение Duhas » 11 дек 2011, 12:17

на меньшем напряжении я думаю можно и ток на коллекторе несколько задрать.. не пропорционально ессно..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: КПД прежде всего

Сообщение Full-scale » 11 дек 2011, 19:22

Почему?
Аватара пользователя
Full-scale

Сообщения: 3
Зарегистрирован: 24 авг 2010, 18:04
Откуда: Челябинск
Skype: Full-scale
прог. языки: asm-avr, Perl, C/C++
ФИО: Андрей

Re: КПД прежде всего

Сообщение legion » 11 дек 2011, 22:03

Оно крутится по часовой, если смотреть со стороны движка? Первая от движка крыльчатка загнута вперед, вторая назад?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: КПД прежде всего

Сообщение Duhas » 11 дек 2011, 23:16

Почему можно поднять ток ? имхо аналогия с контактами реле..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: КПД прежде всего

Сообщение elmot » 12 дек 2011, 00:41

Господа, я, конечно, нифига не понимаю в моторах, но мне привиделись 2 варианта:
а) как на счет сделать бесконтактный мотор? Поставить оптопару или датчик холла, убрать коллектор, тогда мощность мотора не будет ограничена коллектором, мотор станет надежнее, а помех от искры в мощном коллекторе не будет? Но, с другой стороны, чтобы достигнуть заводских 600Вт надо дать току 50А. Не многовато ли?
б) корпусное решение оставить как есть, если уж советские инженеры так все хорошо продумали, а в качестве мотора использовать мотор от автомобильного вентилятора(от печки или от "карлсона" - принудительное охлаждение радиатора)?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: КПД прежде всего

Сообщение denim » 23 окт 2013, 20:34

Модельный inrunner бесколлекторный ставить надо.
У него и ресурс впоряде и оборотов много.
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: КПД прежде всего

Сообщение туандр » 14 ноя 2013, 18:42

Любопытно будет увидеть фото изделия на выходе. Габариты будут как у прародителя-Тайфуна? :cry:
Аватара пользователя
туандр

Сообщения: 2
Зарегистрирован: 14 ноя 2013, 18:27
Откуда: СССР
