Онлайн расчет импульсного стабилизатора на 34063

Ссылки на интересные материалы, и комментарии к ним.

Онлайн расчет импульсного стабилизатора на 34063

Сообщение blindman » 09 дек 2009, 15:48

Расчет стабилизаторов повышающего, понижающего, инвертирующего
http://www.nomad.ee/micros/mc34063a/index.shtml
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение Michael_K » 09 дек 2009, 16:12

Полезно.

Хотя, если честно, не люблю эти микросхемы...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение yak-40 » 09 дек 2009, 21:36

Хотя, если честно, не люблю эти микросхемы...
Аргументируй... :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение Michael_K » 09 дек 2009, 21:43

Любовь и не любовь аргументов не требуют :)
(максы обычно пользую. а эти - неэффективные и морально устаревшие... имхо...)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение EdGull » 09 дек 2009, 21:52

главное что бы морально не мучаться при осознании разницы в цене у 34063 и максов :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение Michael_K » 09 дек 2009, 22:06

разницы в цене у 34063 и максов

Не... с этим у меня все нормально... Я ж их не тысячами делаю :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение galex1981 » 13 дек 2009, 01:35

И все таки не пойму: почему 34063 неэффективная?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение yak-40 » 13 дек 2009, 01:41

Ну не любит он их, и фсё :D
А мне они нравятся. Дёшево и сердито(IMHO конечно)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение galex1981 » 13 дек 2009, 01:52

ИМХО тоже нравятся, работают стабильно, вроде бы надежны...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение SMT » 26 май 2010, 08:11

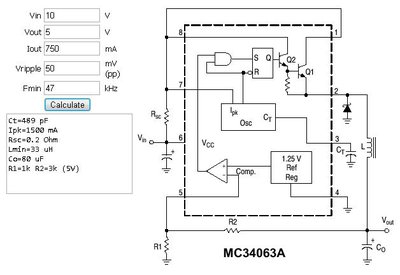

Посчитал на калькуляторе цепь для step-down 10в-5в. Правильно понимаю, что входяший ток 1500мА при выходящем 750мА? Если да, то эффективность 100% получается :o
UPD: утверждение не верно - см.ниже :)

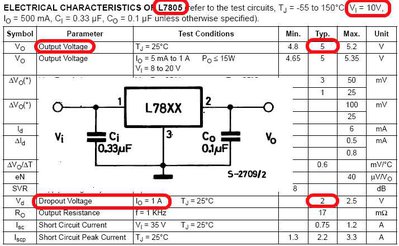

для сравнения посмотрел спецификации для линейного регулятора L7805: при 5в 1А падение напряжения 2в - получается эффективность 80% (или даже меньше?).
Последний раз редактировалось SMT 26 май 2010, 09:06, всего редактировалось 1 раз.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение =DeaD= » 26 май 2010, 08:29

Я думаю калькулятор просто не учитывает потери.

А линейный регулятор понятно, что хуже по КПД, иначе зачем бы импульсники городили?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение pashteet » 26 май 2010, 08:42

SMT писал(а):Посчитал на калькуляторе цепь для step-down 10в-5в. Правильно понимаю, что входяший ток 1500мА при выходящем 750мА? Если да, то эффективность 100% получается :o

При 10 вольтах и токе в 1.5А мощность электрическая получается 15Вт, при этом на выходе 5В и 0.75А мощность 3,75Вт. Какая же это 100% эффективность? Или я чет не догоняю :unknown:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение blindman » 26 май 2010, 08:54

Не 100%, а 25% :P

Вот только IPK - это пиковый ток через ключ, а не средний.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение SMT » 26 май 2010, 09:08

значит все не так плохо
набрел на статейку Эффективность схем DC/DC-преобразователей в устройствах с батарейным питанием
резюме в конце статьи
Какая система управления режимом электропитания подходит для конкретной задачи?
Для систем с широким диапазоном напряжений источника питания импульсный преобразователь энергии является, безусловно, лучшим выбором. Если система работает с небольшим диапазоном низких выходных токов, то схема с переносом заряда может обеспечить лучшую эффективность. И, наконец, если система требует хорошего стабилизированного выхода с низким падением напряжения на управляющем элементе, а рассеяние мощности регулируется, то хорошие результаты обеспечит стабилизатор LDO.

LDO - линейные стабилизаторы с малым падением напряжения на регулирующем элементе

Добавлено спустя 5 минут 51 секунду:
blindman писал(а):Не 100%, а 25% Вот только IPK - это пиковый ток через ключ, а не средний.

То есть при пиковом потреблении эффективность снижается до 25% ? Пиковым является в данном случае 750мА, то есть то, что требуется для потребления?
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Онлайн расчет импульсного стабилизатора на 34063

Сообщение blindman » 26 май 2010, 09:49

Ну стабилизатор же работает в импульсном режиме - ключ постоянно открывается и закрывается. Соответственно и ток через ключ постоянно меняется - от нуля до пикового значения и обратно. Пиковый ток через ключ равен удвоенному выходному. А средний зависит от выходного тока и соотношения между входным и выходным напряжениями, падения напряжения на ключе и диоде, неидеальности катушки и прочего. В первом приближении

LaTeX: I_{out} = I_{in}(\frac{V_{out}+V_{F}}{V_{in} - V_{out} - V_{Sat}}+1)

LaTeX: V_{F} - падение на диоде, LaTeX: V_{Sat} - на ключе. Чем больше разница между входным и выходным напряжениями, тем выше КПД. Например если принять VF=0.3, VSat=0.7, то получаем КПД около 90% при входном 10В и выходном 5В
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
