Правильное подключение I2C-устройства с преобр. уровней

Сообщение GlassEagle » 16 июл 2014, 18:46

Наконец-то дозрел до подключения к роботу фрискейловского MEMS-акселерометра MMA8450Q, 1,8 вольт, I2C. На роботе у контроллера питание - 5 вольт. Ну, как туда-сюда уровни преобразовать - это легко (как пишет у себя на сайте Михаил Семёнов - "схема, проверенная временем"). А вот как туда-сюда и всё это на одном и том же проводе... - оказалось, ещё легче - половина схемы, проверенной временем.

В-общем кому надо, вот ссылка на статью в gaw.ru: http://www.gaw.ru/html.cgi/txt/publ/interface/97055.htm
Внизу статьи филипсовский ап-ноут, переводом которого статья и является.
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 161
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Правильное подключение I2C-устройства с преобр. уровней

Сообщение avr123.nm.ru » 17 июл 2014, 18:02

"схема, проверенная временем" тоже в обе стороны работает. ее филипс предложил давно как раз для и2с - по ссылке перевод на рус.

и есть микрухи согласователи уровней логики

TXS0102DCTT передает 2 сигнала в обе стороны между схемами с питанием 1.65-3.6 Вольт и 2.3-5.5 Вольт. Идеальна для интерфейсов i2c UART SMBus SPI

ADUM1250ARZ - изолятор шины i2c

ADUM1401ARWZ-RL - изолятор шины SPI - 3 сигнала в одну сторону и 1 обратно. Можно изолировать программатор AVR интерфейс ISP программирования.
Вложения

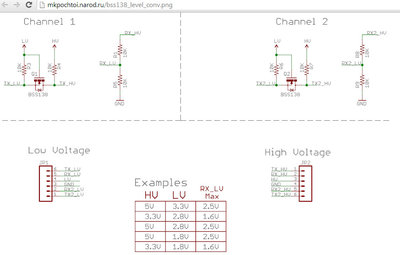

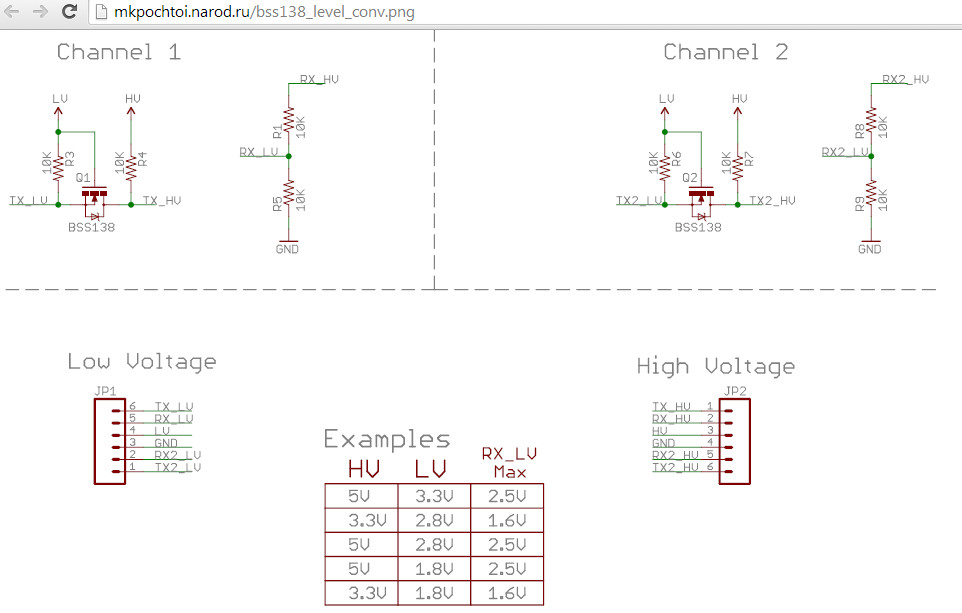

схема провереная временем - согласование напряжений логики на полевиках bss138.jpg
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Правильное подключение I2C-устройства с преобр. уровней

Сообщение GlassEagle » 19 июл 2014, 23:30

Кстати, вот ещё про тоже самое: https://learn.sparkfun.com/tutorials/bi ... -guide/all
С картинками, но на английском.
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 161
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: Правильное подключение I2C-устройства с преобр. уровней

Сообщение Madf » 20 июл 2014, 09:31

а ещё есть усилители и/или восстановители сигнала, для выравнивания фронтов и передачи данных на большие расстояния
Madf

Сообщения: 2139
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
