**Dmitry__** » 19 янв 2017, 17:14

Жесть конечно, заходишь в эту тему - посмотреть твой ответ, натыкаешься на фотки выше, яички сами втягиваются в организм :crazy:

**MegaBIZON** » 19 янв 2017, 19:54

хороший рефлекс, полезный - Дмитриевичи целее будут ))

**ALS** » 19 янв 2017, 23:50

Безобразная Эльза
королева флирта (c)

**MegaBIZON** » 20 янв 2017, 00:55

Точно!! ))
королева спирта... )

**MegaBIZON** » 07 фев 2017, 15:37

Это хоть и Бим, но проволоки в нём куды больше, чем мозгов. Поэтому большую часть материалов сюды, и пару слов в "Бимы".
___________________
Сия особь представляет из себя разжиревшего Странника. Всё немного раздалось: панельки побольше (6V/0.6W против 5V/0.15W), в ногах по ещё одному коленцу, напруга срабатывания поднята парой диодов с 2.6V до 4V - следовательно, шаги получаются реже, чем без них, но выходят куда мощнее. 93-граммовый огород топает к свету уверенно и непреклонно, сметая и переворачивая прочих бимов на своём пути.
Пока думал над названием, получился Бегемот :pardon:

___________________
Пара фоток и киношка:

: Вначале думал сваять задние ноги навроде Таракашки - чтоб отличались по конструкции от остальных. Для пущей насекомости. Поэтому рама вышла такая вот сумбурная - много лишнего и несуразного.
По ходу лепки стало понятно, что в концу наберётся жуткий вес и непроходимая гора чермета... От Красивых заних ног пришлось отказаться в пользу хоть какой-то простоты конструкции.

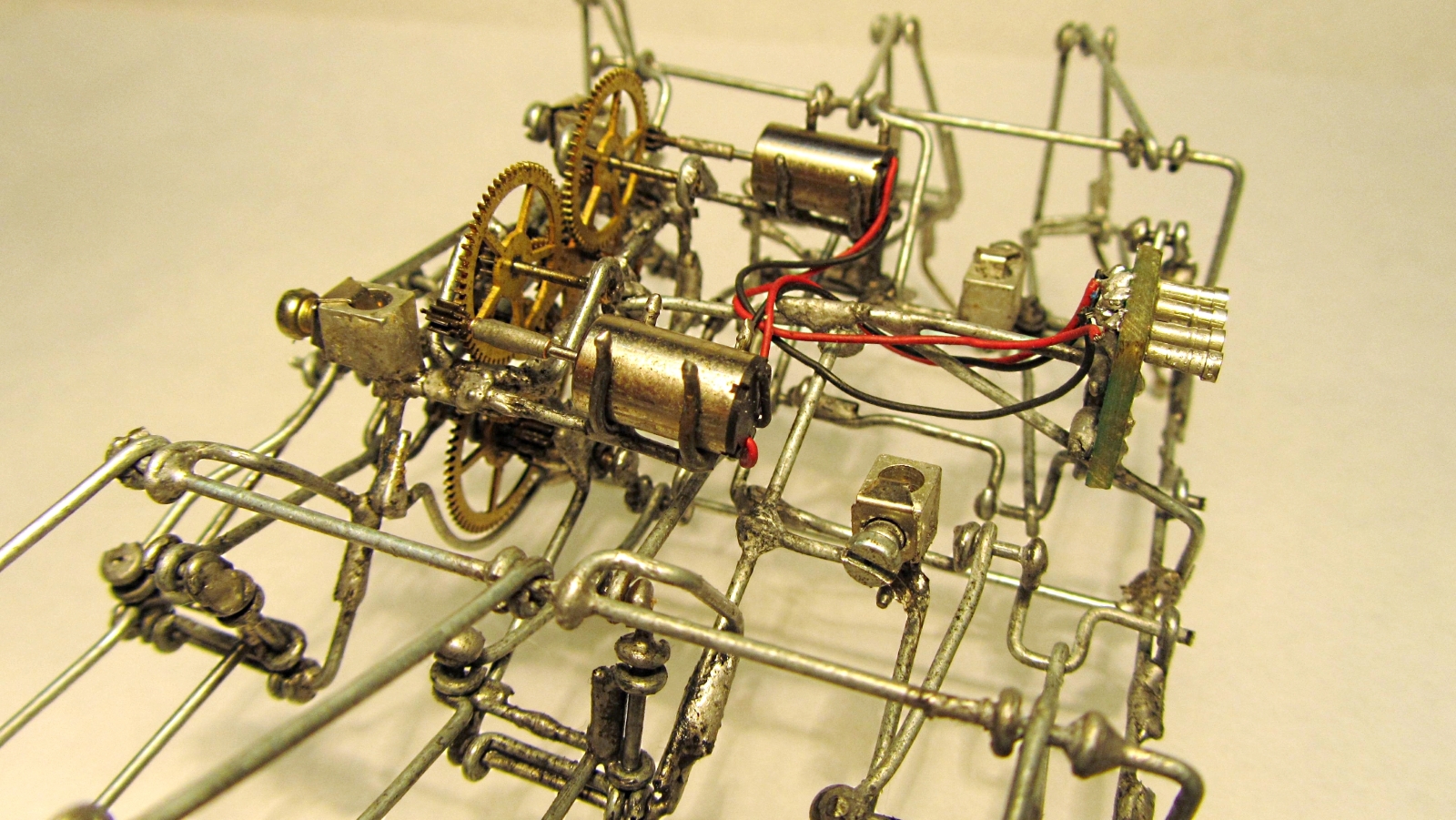

: Очередной отладочный вариант. С конструкцией ног уже определился..
Думал, хватит пары шестерёнок на половинку, и тех же небольших панелек, как у Странника. Да где уж там.

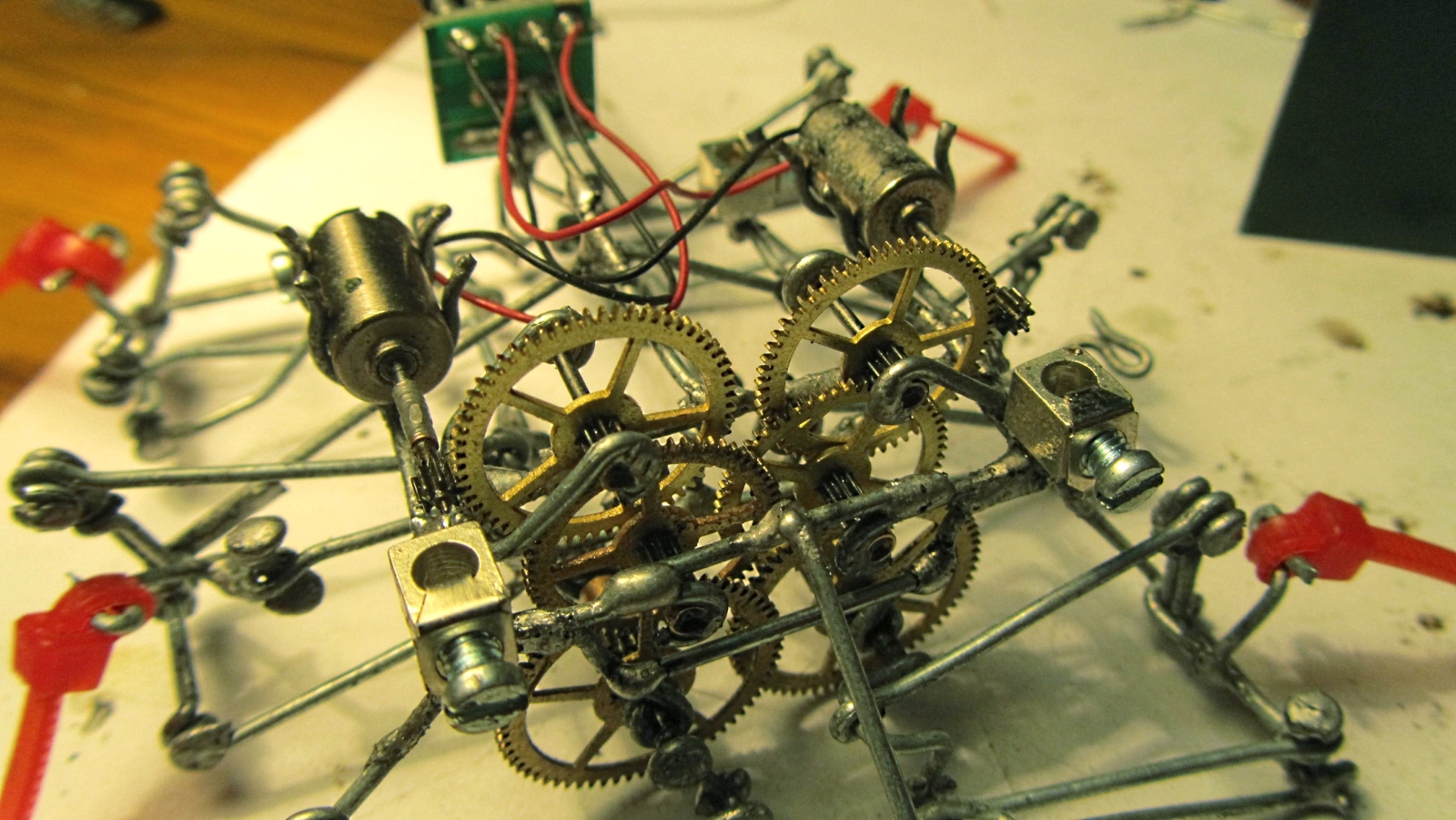

: Добавил по шестерёнке - ход стал плавным и мощщъным, что при конечном тоннаже оказалось мудрым решением.

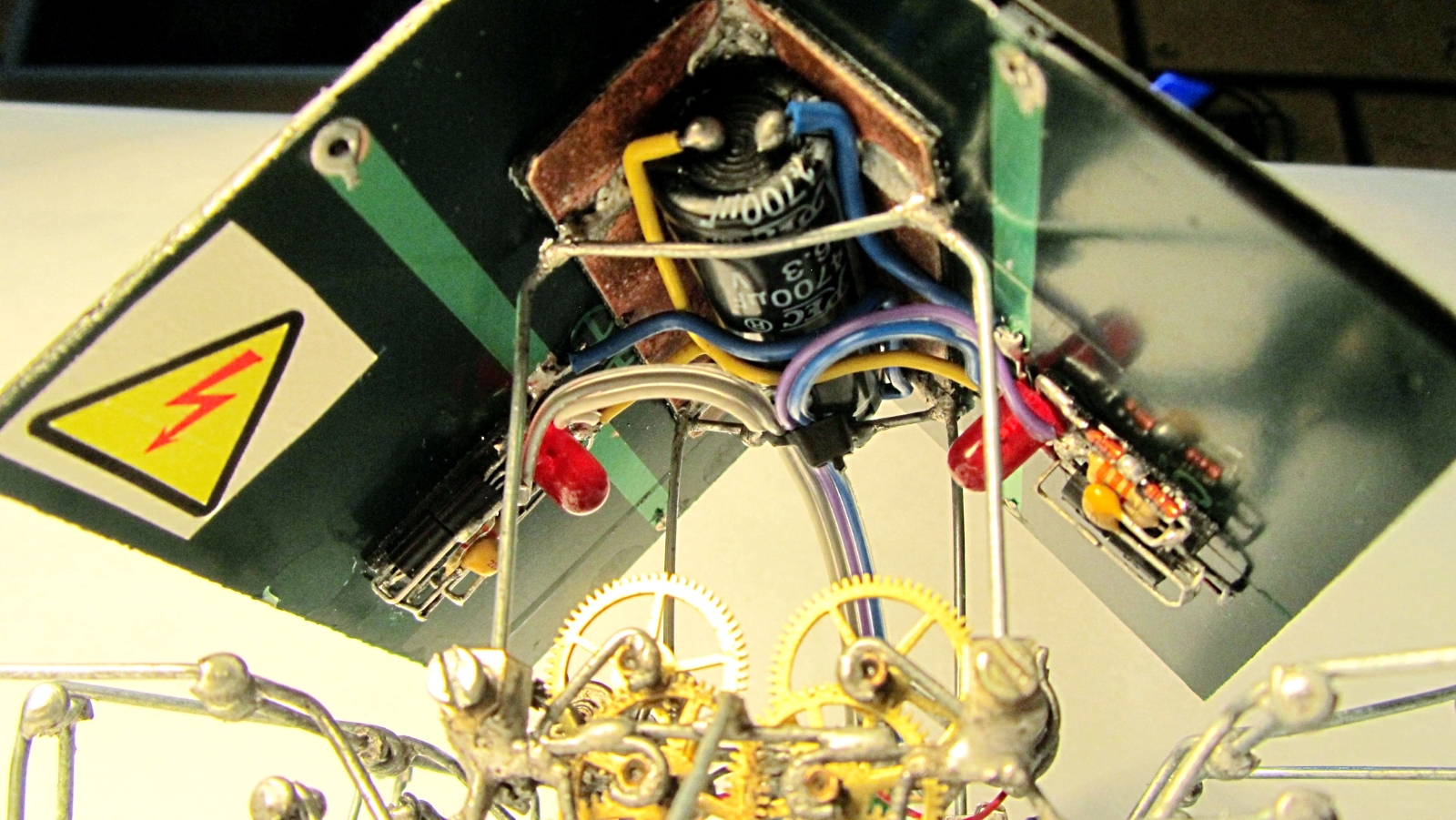

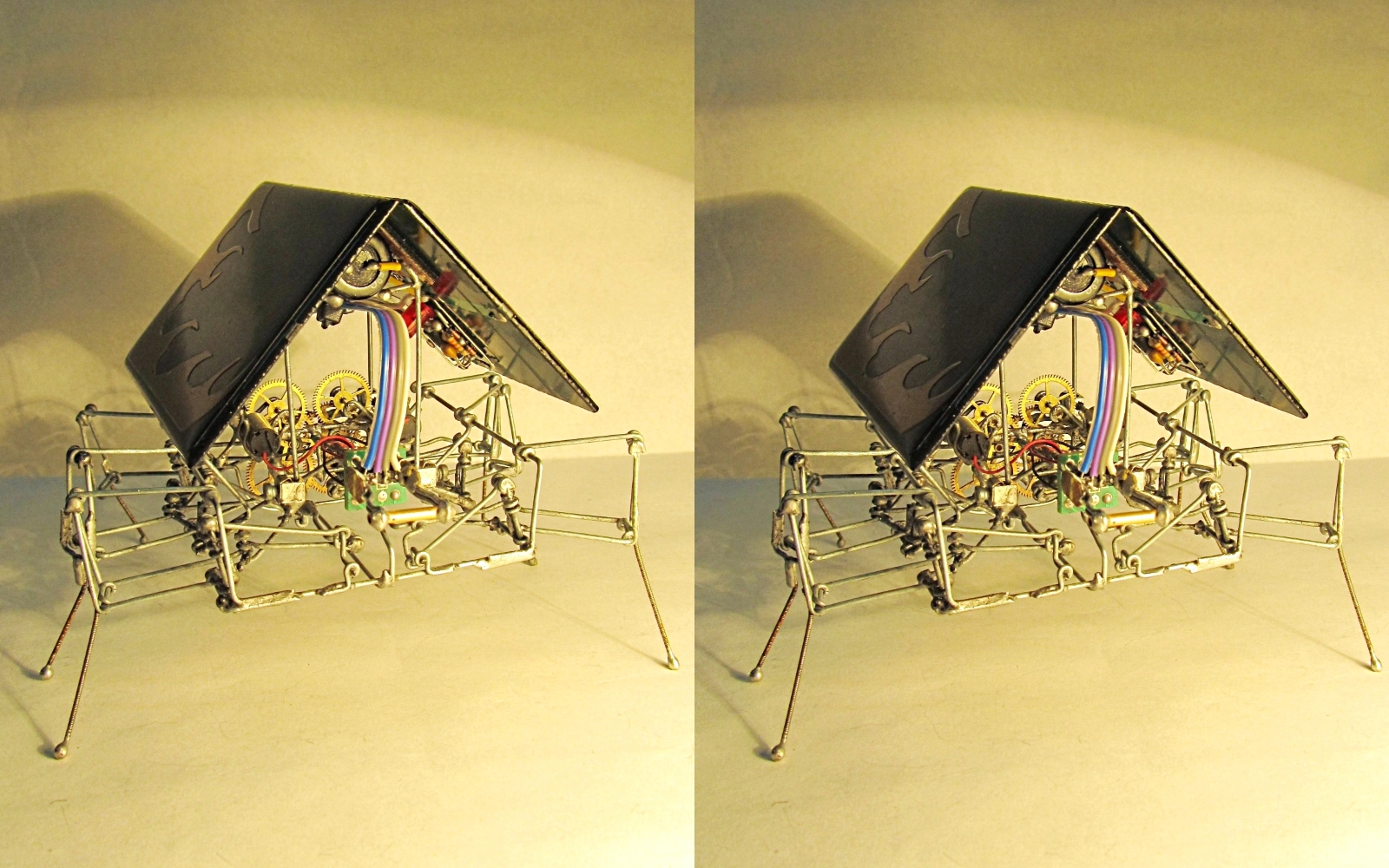

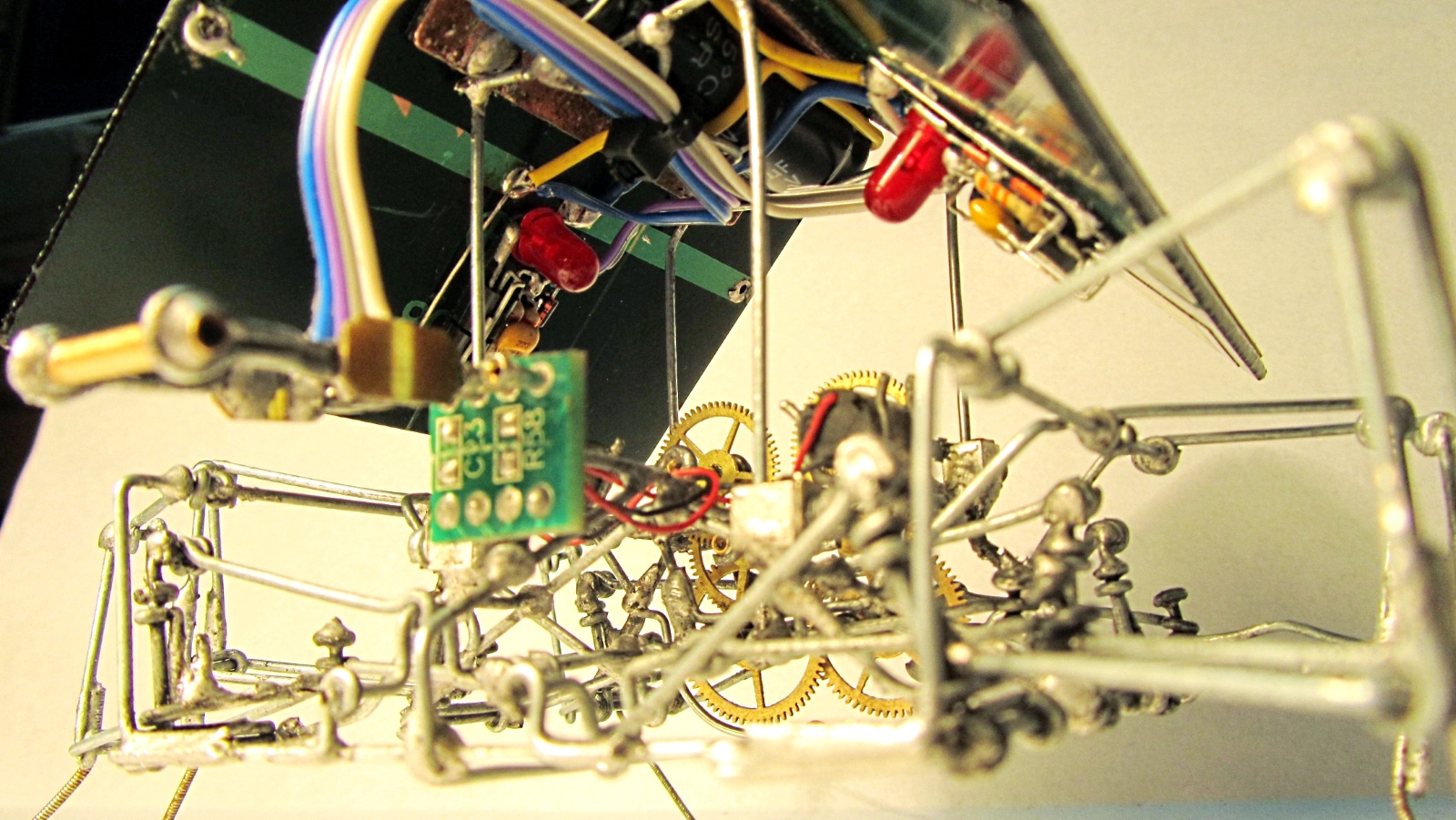

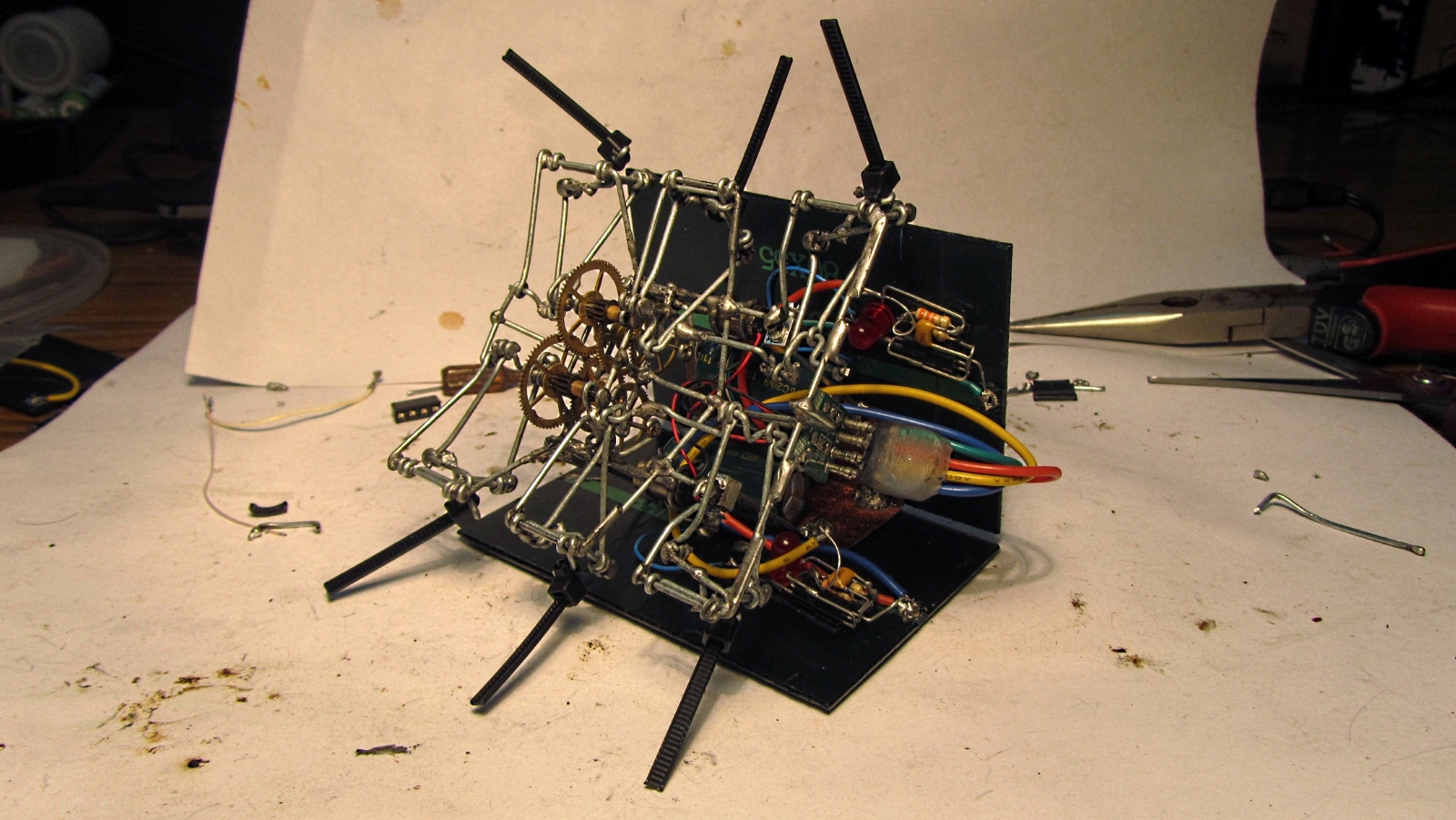

: Дабы тварь получилась разборная и более менее ремонтопригодная (наперекор собственным традициям) - моторы съёмные и с регулируемым положением, съёмная "крыша" (хотел так у Странника сделать, но пожалел его силёнки), отключаемые от моторов мозги. Импровизированный разъёмчик - нормального отродясь в руках не было.

: Крепления "чердака" - болтиковые клеммы из какой-то выкинутой фигни на работе.

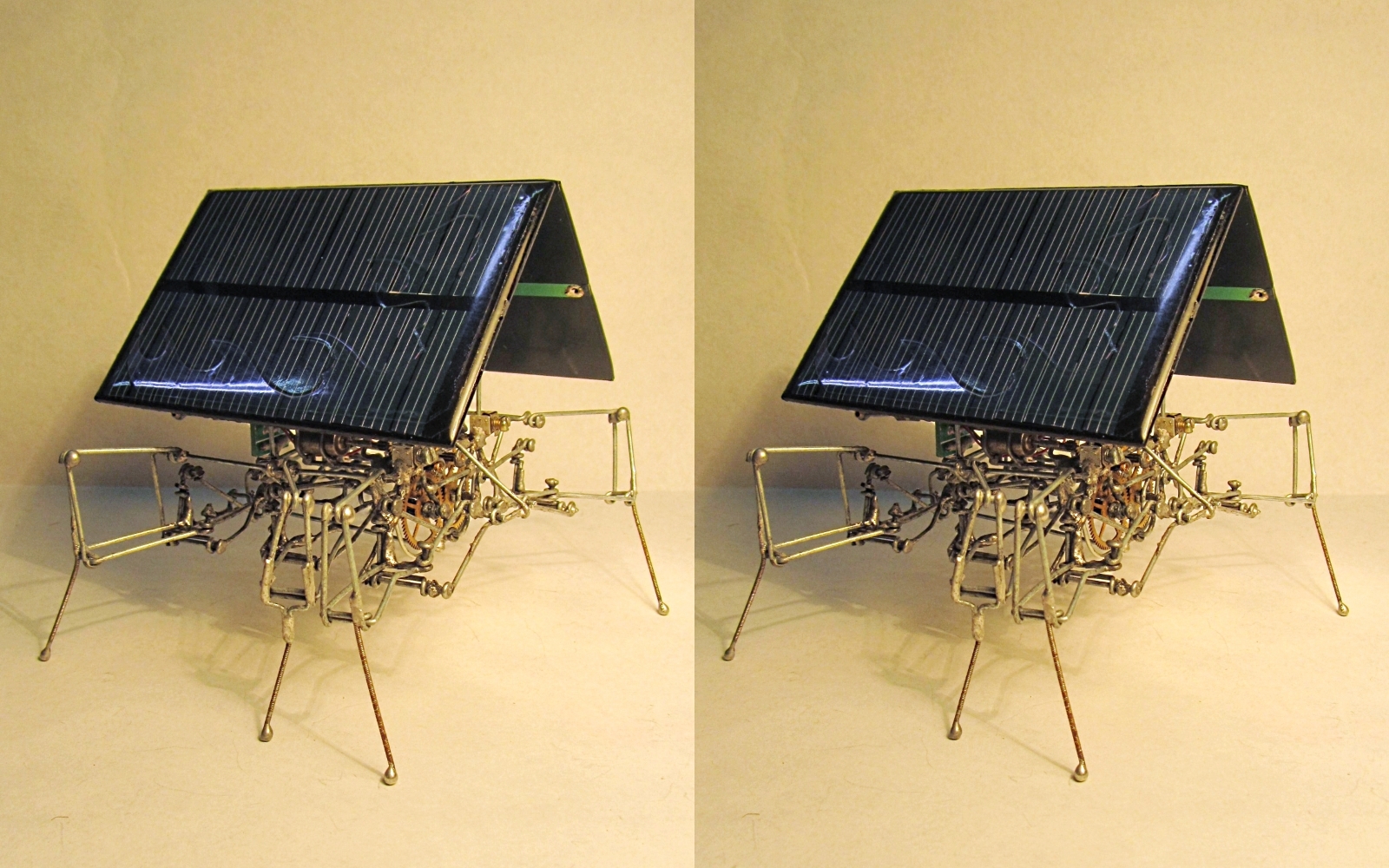

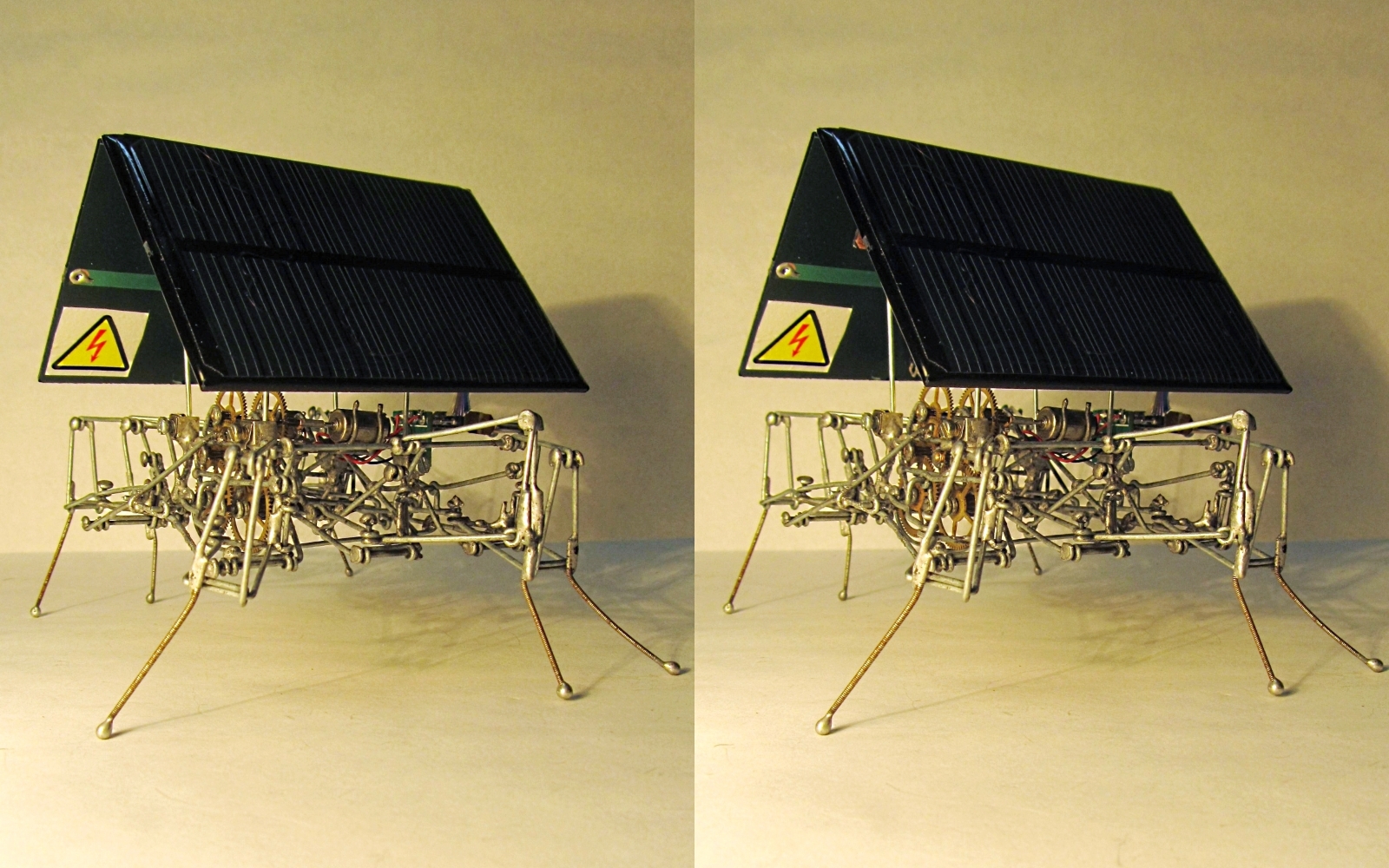

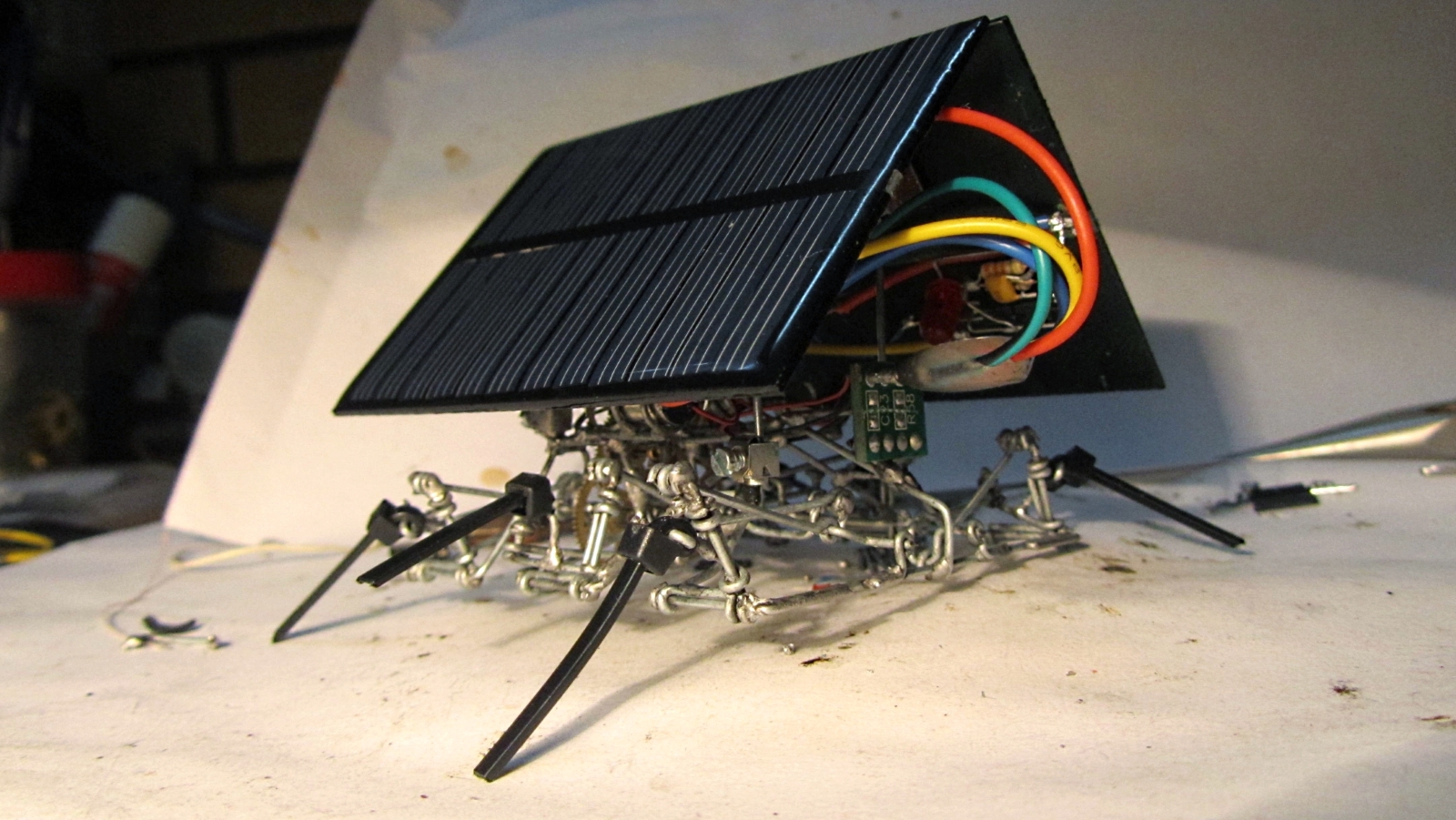

: С такими громоздкими панелями выглядит, на первый взгляд, как-то скучно. С этим надо в следующие разы как-то бороться.

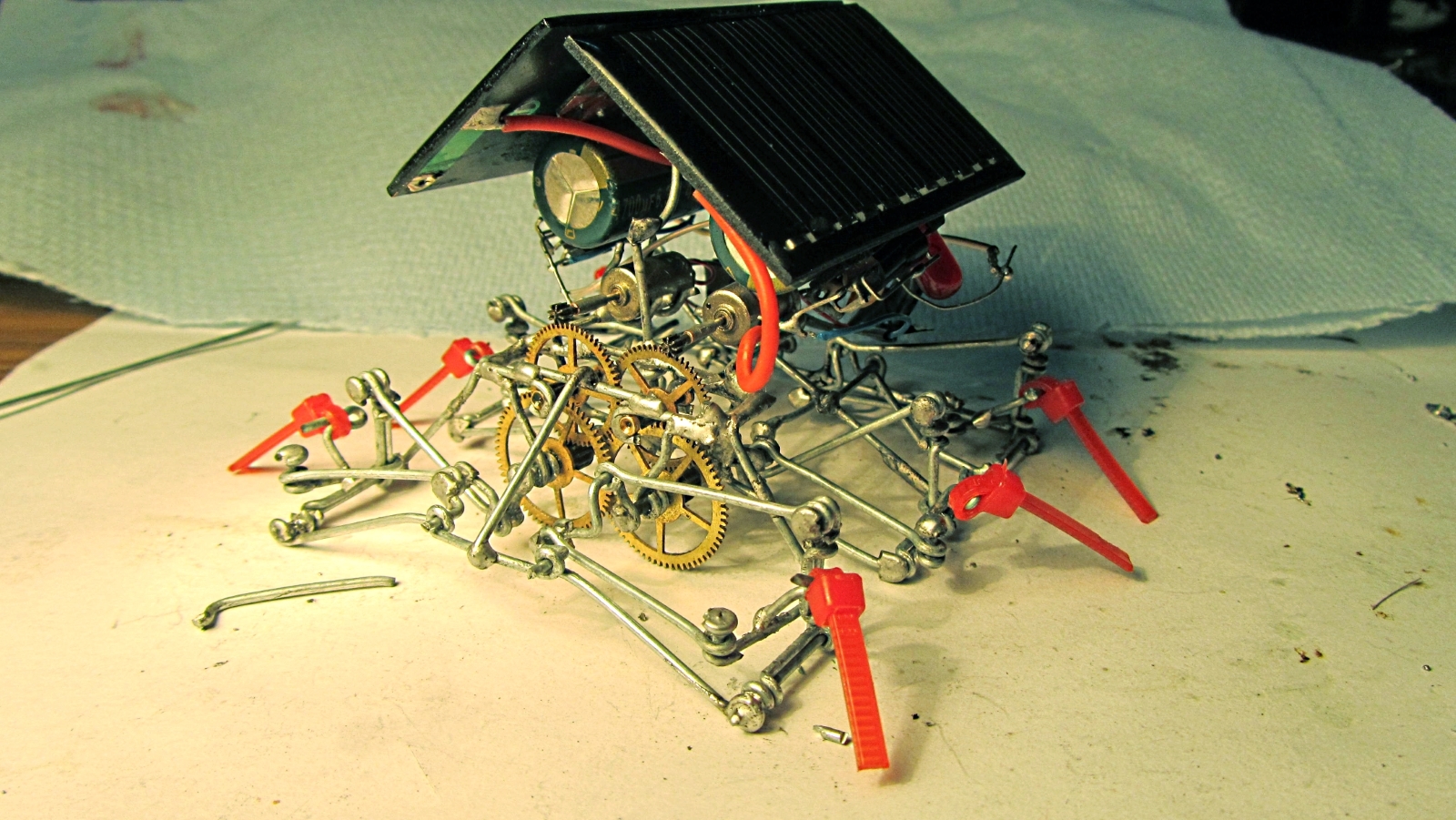

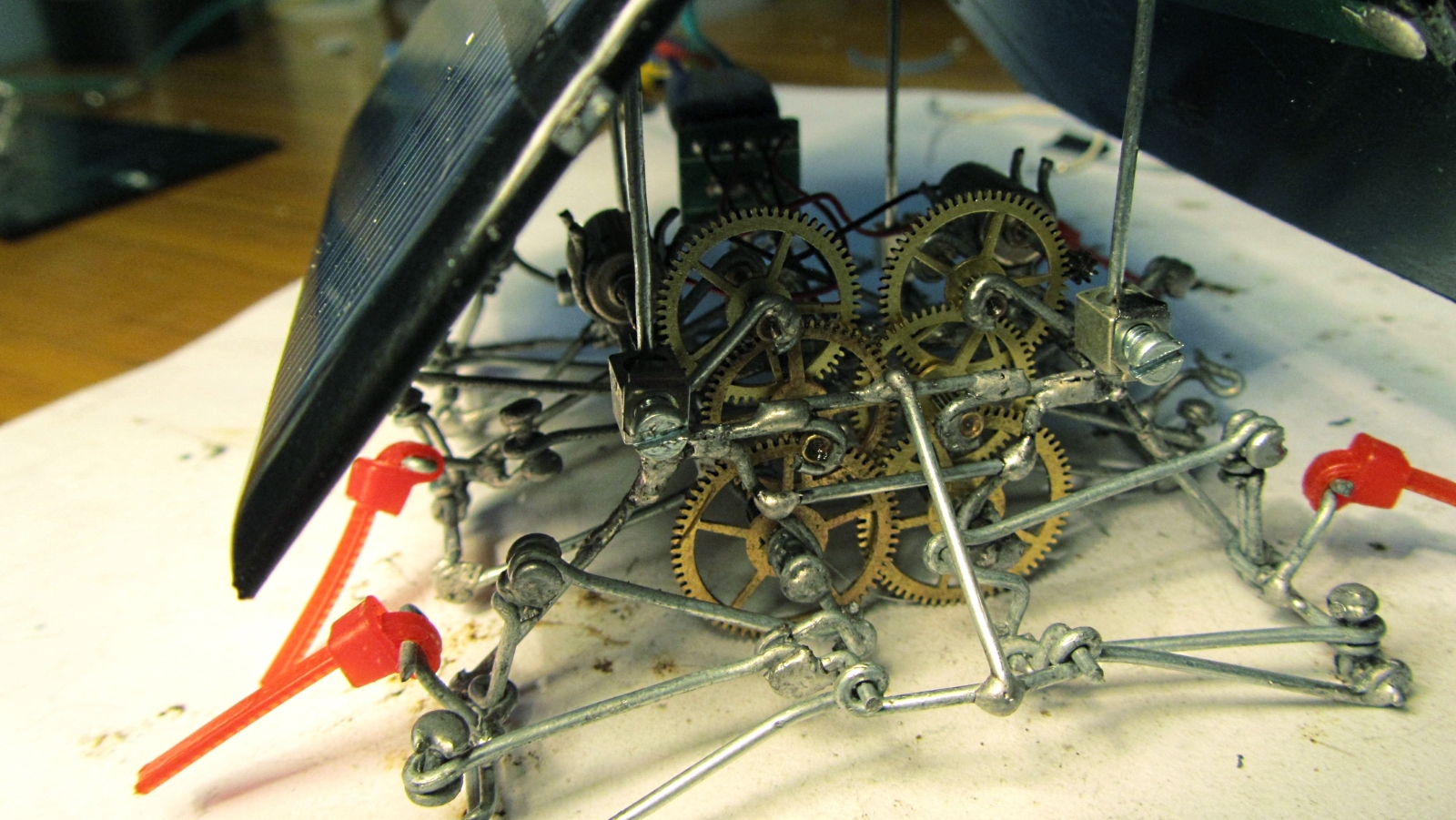

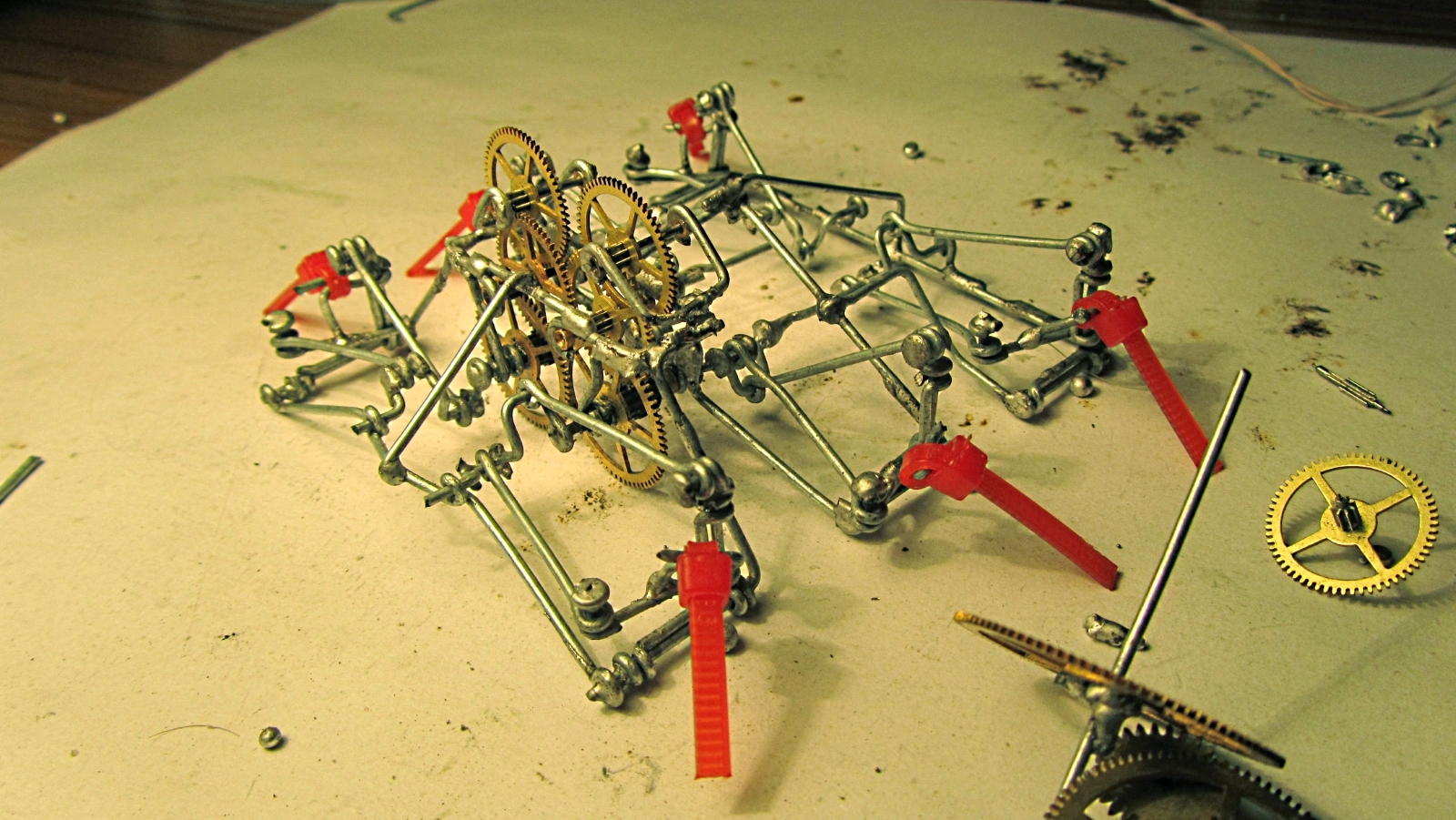

: Крысные стяжки, купленные в фикспрайсе (да, я не очень умный), рвались сами по себе, и бесили бешано. Прикрутил временные чёрные, с рынка ))

: Думаю, стяжки сами по себе не такой уж дурной вариант для ножек. Только оформить Правильно.

: ...ну и не громоздить на них такие лютые сундуки с черметом. Полегче, полегче..

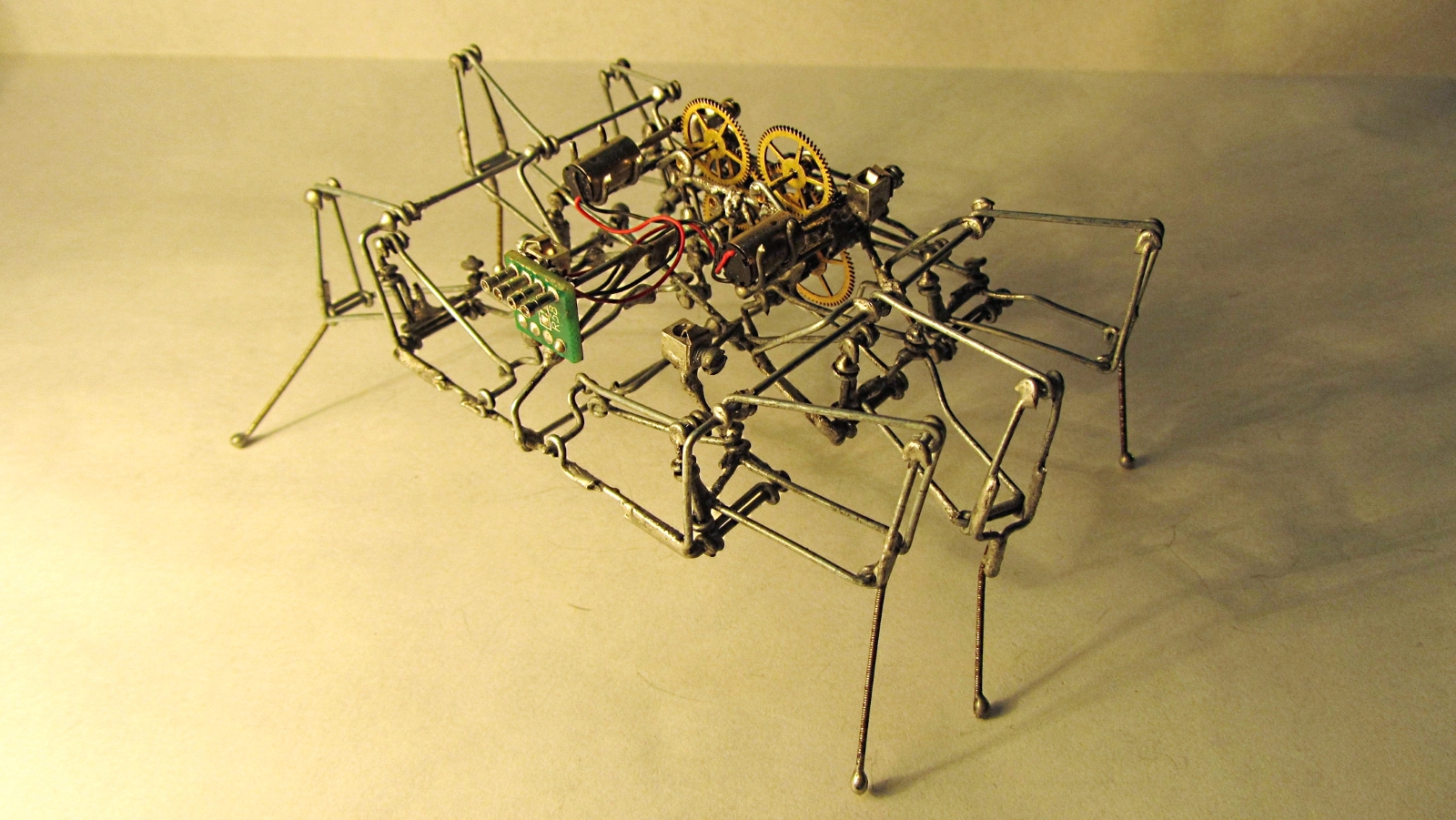

: Готовая ходовая. "Бёдры" жёсткие, ибо рычаги да тяги. "Голенища" - струны: какая-никакая эластичность неплохо показала себя везде, где бы ни применялась.
Напротив, вспомним Брудлинга с жёсткими ногами - насмерть заклинивает всей тушкой, как только что-то остановит одну из культяпок.

: Эта "беседка", даже если пара ног где-то наглухо застрянет, продолжает молотить оставшимися, что даёт неслабый шанс высвободиться.

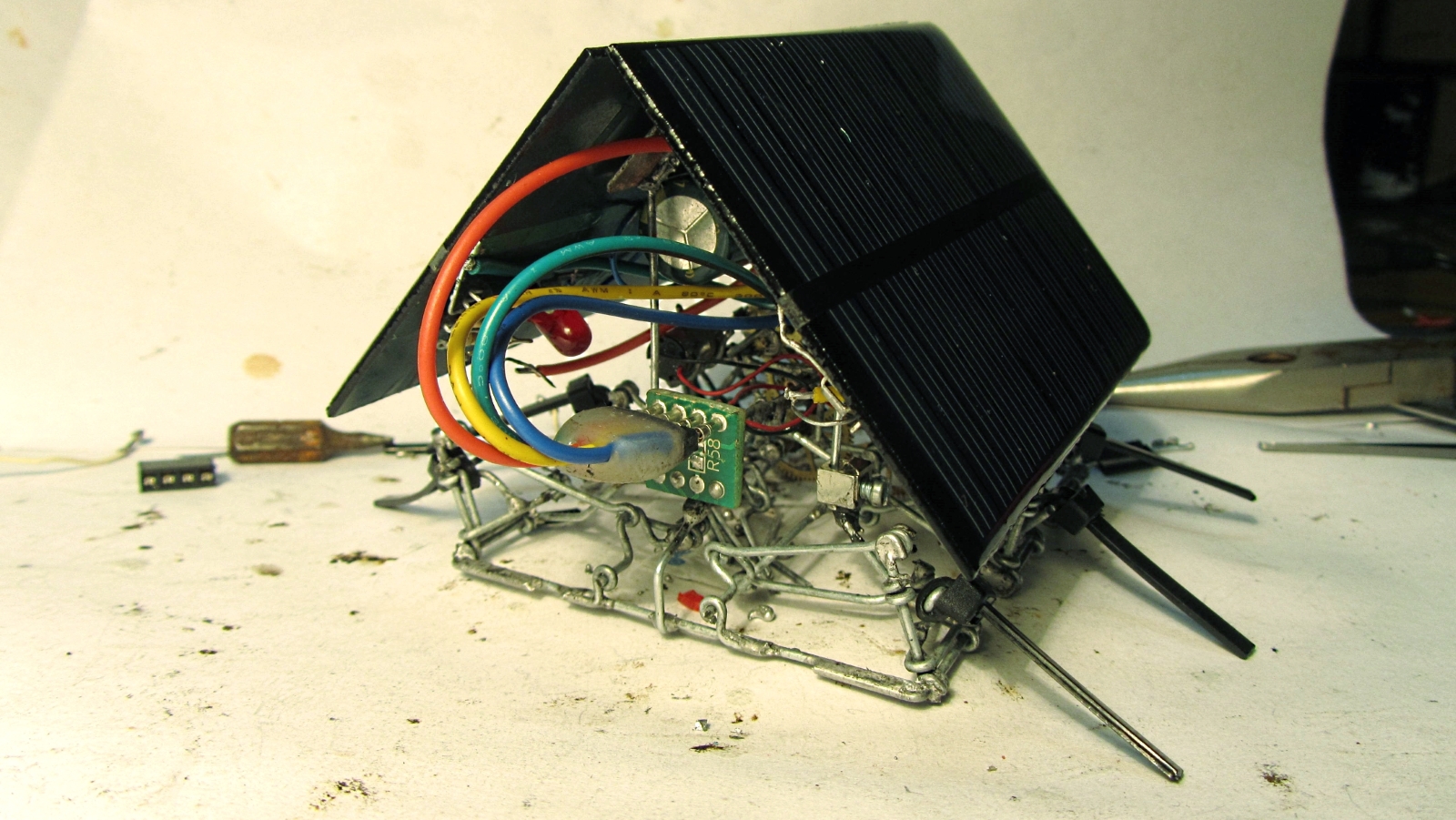

: Почти готово. Подумывал сменить КАБЕЛИ на кошерный шлейфик, и как-то сменить разъём на что-то поинтереснее, чем "козявка-накатайка" из термоклея.

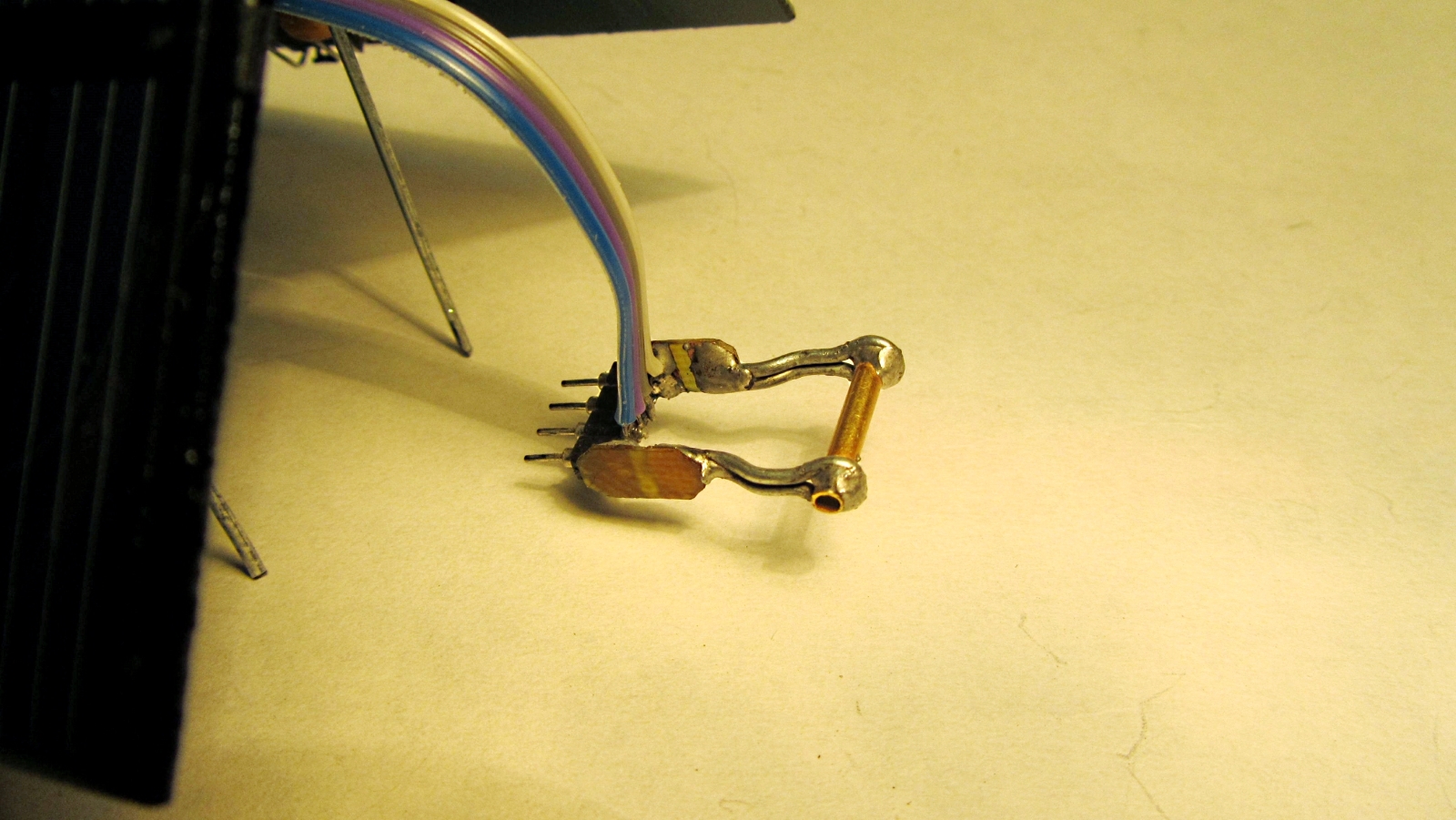

: Сменил. Теперь у него в заднице - стремя... О_О

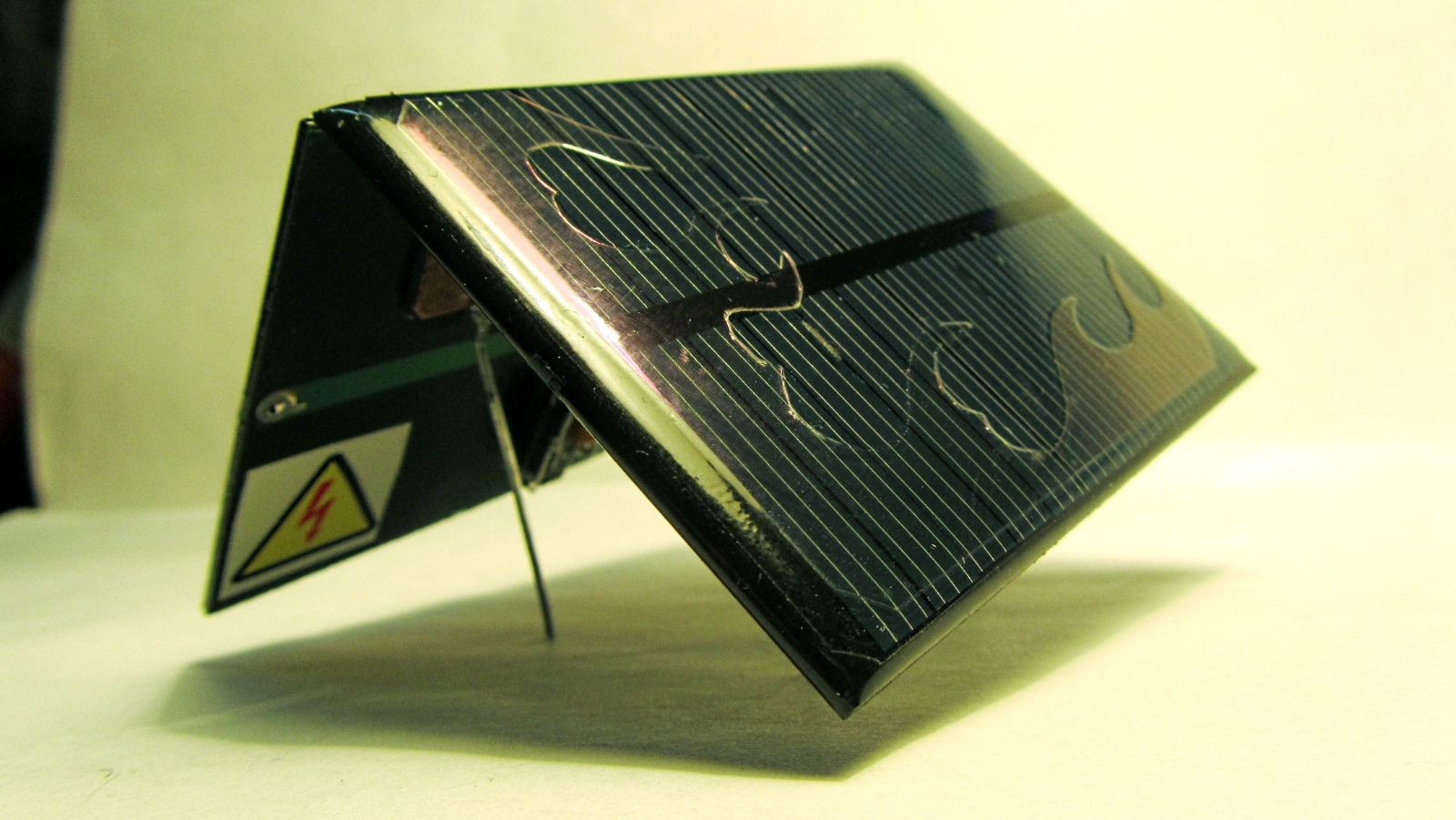

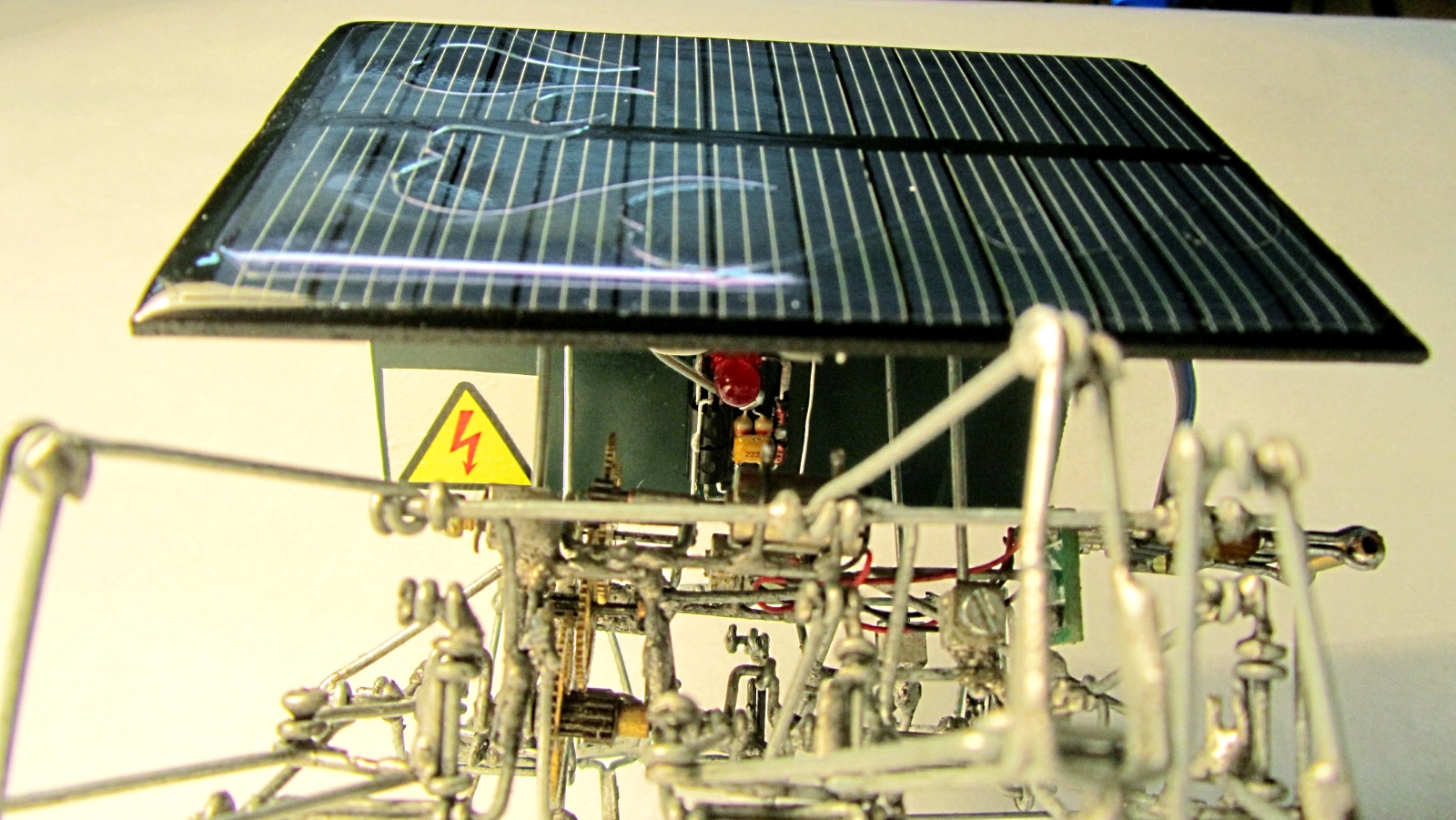

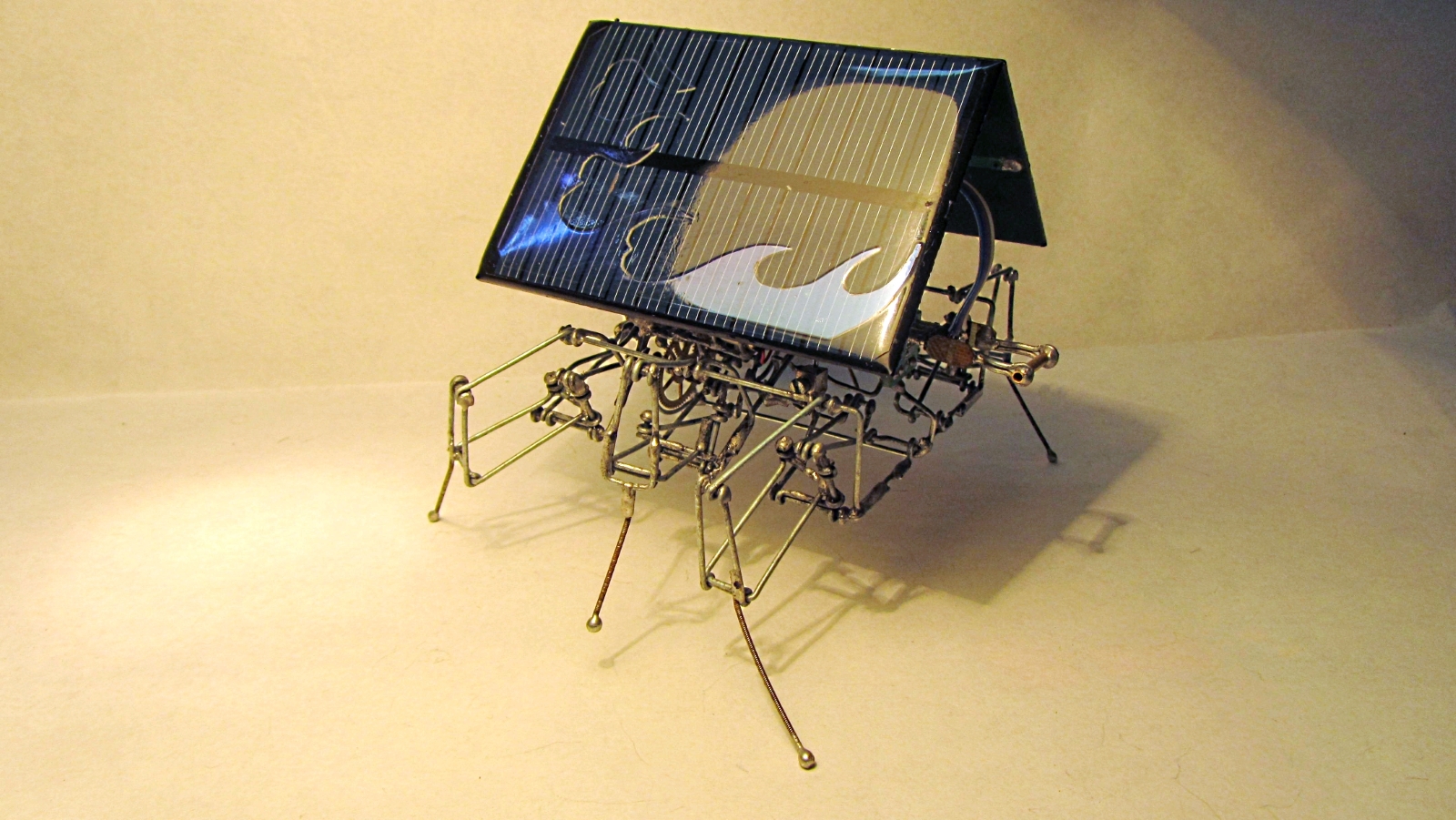

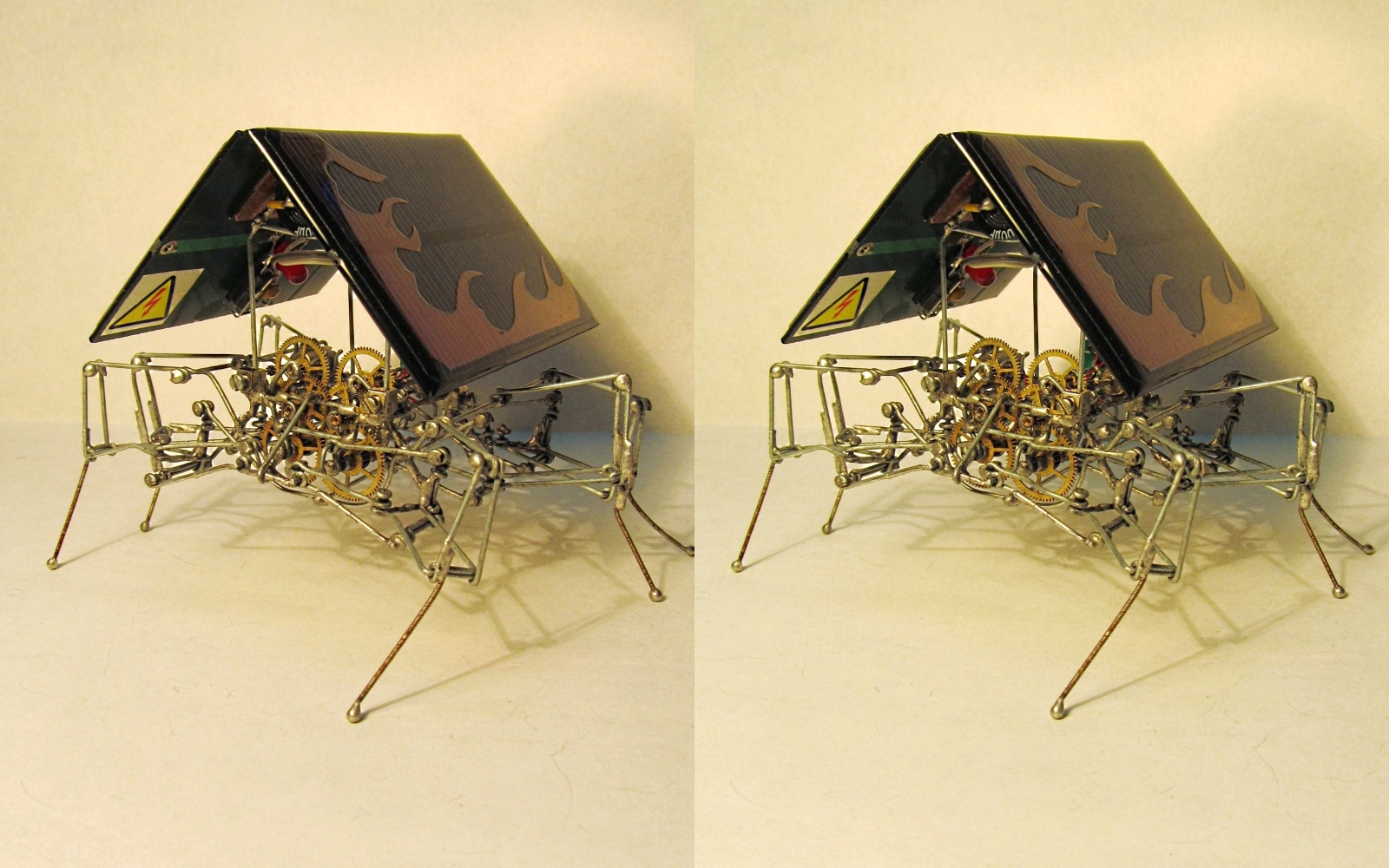

: С унылым видом огромных панелек поборолся подручными на работе средствами - аппликация из легчайшей тонировки с эффектом "хамелеон", прикрытая от внешней среды полиуретановой антигравийной плёнкой.
С изнанки пришлась ко двору наклеечка ))

: С аппликацией пришлось поэкспериментировать.
Сначала налепил занимающую куда большую площадь "красоту" из "хамелеона" 80% - получил потери какие-то там.. Не знаю, вроде несущественные, но эта мысль не давала мне покоя.

: Во всяком случае, контрольная панелька в определённой точке под лампой выдавала 5.85V, а с этой плёнкой во всё лицо - 5.55V.
Аппликация, понятное дело, отнимает меньше, конечно... но...

: Я это всё дело отодрал, вырезал что-то поуже и попрозрачнее, налепил - и оказалось, получилось задом наперёд! Поздняя ночь, сами понимаете.
Выматерился, за часик перепаял нутрянку и крепления панелек в обратную сторону (даже наклеечку аккуратненько снял, чтоб найти ей новое место под солнцем), тем самым наведя более приятный порядок вещей на "чердаке". Аминь.

: Ещё пытался прикрутить усы... Но без реверса они напрочь убивали возможность двигаться.

: Хотел слепить усищи с механическим реверсом - как у Акакия. Дури и веса у него вроде как хватает, чтобы переключать самые маленькие микрушки.. Но я зачем-то разобрал одну из 4-х имеющихся у меня, поломав крепление рычажка, а без него никак. Фу таким быть.

: Да и потом - с манерой постоянно задирать нос (половинки-то несинхронизированы) усы запросто могут оказаться поверх препятствий, и толку будет ноль. Так что и ладушки.

: Надо будет всё же помудрить со схемами с реверсом.

: А то такая таракаха - и без усов.. хоть декоративные вешай (да ни за что).

: А вам осталось только как следует перекоситься ))

**dimamichev** » 07 фев 2017, 18:32

Посмотрел видео - здорово. Механика от ветра ходит!!! Это ж жук под парусами может получится!!!

**MegaBIZON** » 07 фев 2017, 18:47

Вот как раз и подумал - слепить что-нибудь с пропэллером, чиста для коллекции ))
Нетрудно и поворот к ветру выдумать. Ключевое слово - флюгер.

**busyga** » 08 фев 2017, 07:25

Дак вот как выглядит в реальности ходячий замок из мульта Хаяо Миядзаки

**MegaBIZON** » 08 фев 2017, 21:07

Выходит, так ))

**MegaBIZON** » 14 фев 2017, 15:10

С празднечегом, коллеги ))

**ALS** » 14 фев 2017, 17:03

Классно. Смешной ролик.

**MegaBIZON** » 14 фев 2017, 17:07

**Большой_Ампер** » 13 дек 2017, 01:16

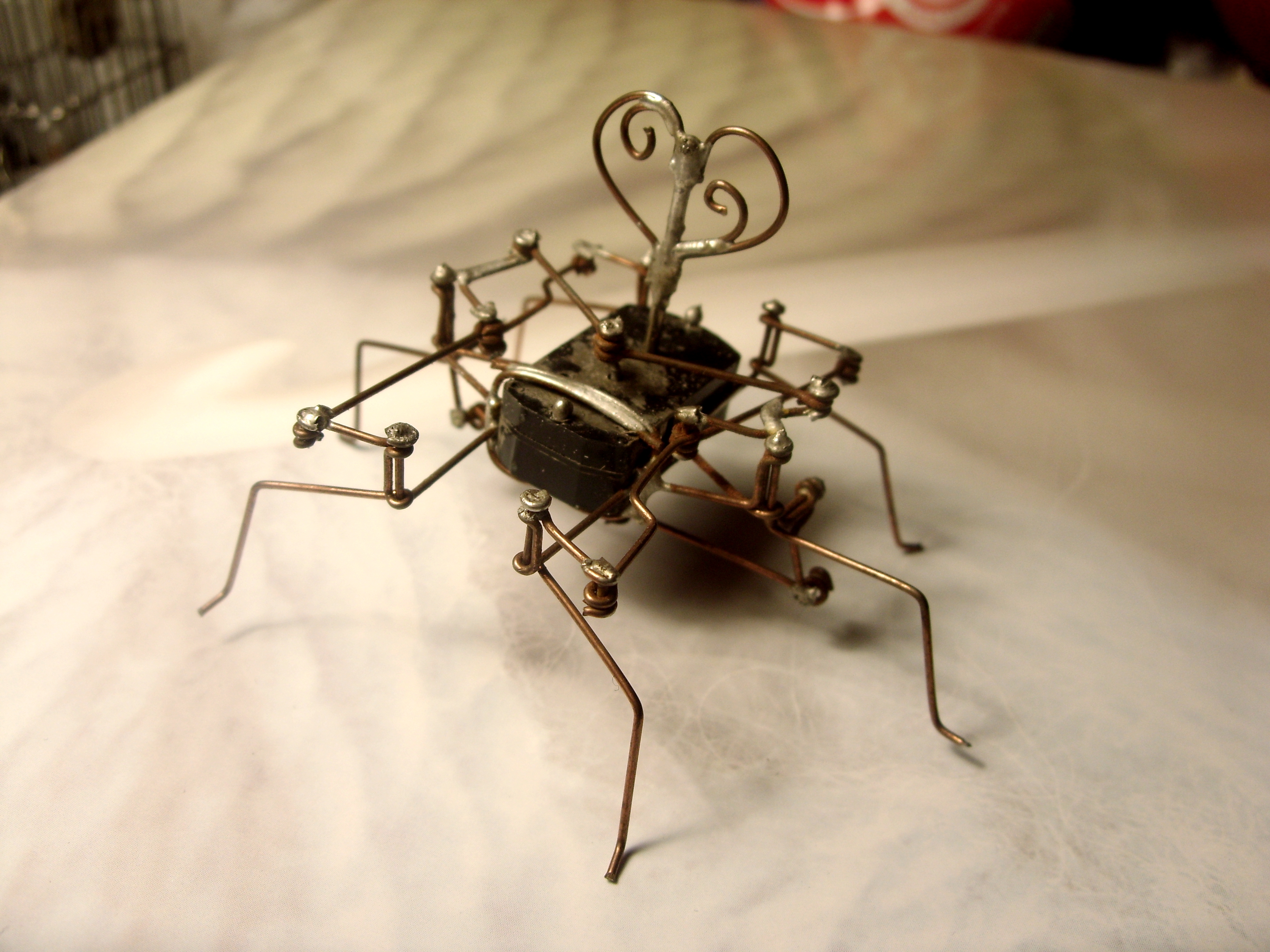

Методом абсолютного округления результата, упростил своего шалтая до уровня примитивного шалтайчика.
Минимум тяг, без коленвала, все из скрепок, двигатель-редуктор из древнего FDD.

**Большой_Ампер** » 29 дек 2017, 03:35

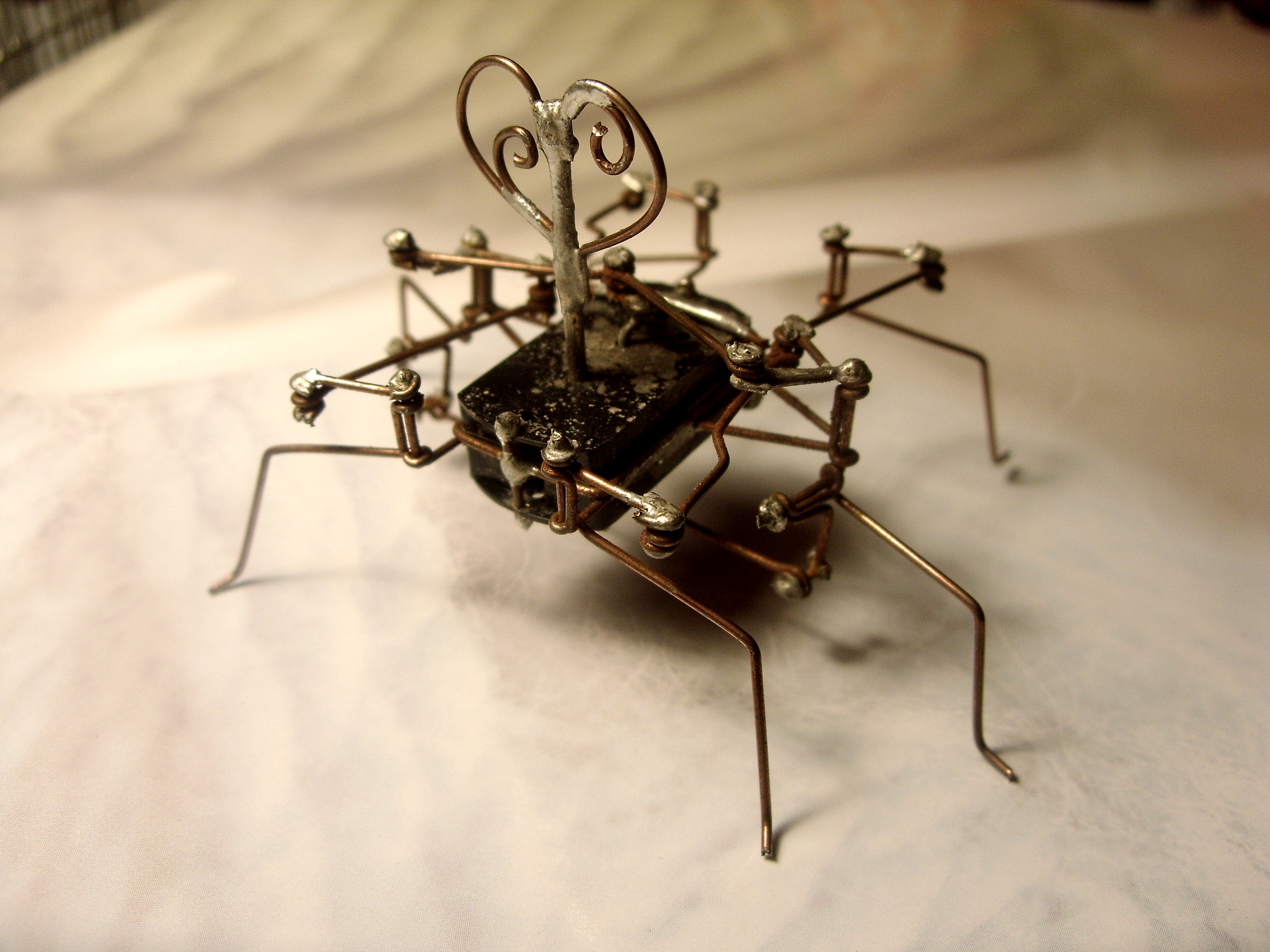

Дальнейшее усовершенствование схемы шалтайчика - все еще проще⁫, еще мельче, еще примитивней...

**Myp** » 31 янв 2018, 20:55

не знаю было или нет
вот там скрепыш чуть чуть засветился на 1:40
