у меня все работает как надо! так что проблема в ДНК )

Подскажите как протестить ?

конкретно можете что-то сказать ?

artmaster пишет
"У меня RGB светодиодная лента у нее плюс общий и 3 управляющих минуса.
Выход ULNки управляющий "+" т.е. стает вопрос как подключиться ?"

- У меня RGB светодиодная лента у нее плюс общий и 3 управляющих минуса - слово "управляющих" лишнее, у неё просто 3 минуса.

- Выход ULNки управляющий "+" - УЛНка управляется плюсами, а комутирует минусы (которые у твоей ленты).

- т.е. стает вопрос как подключиться ? - напрямую.

=)

А вот у меня возникла проблема с ресурсами...
не могу найти компоненты, даже и-нет магазинах!
хотелось бы узнать взаимозаменяемые компоненты.

П.С. я нашёл "косячёк" в схеме контроллера и печатной плате

У меня возникла проблема с ресурсами... ни как не могу найти нужные компоненты даже в и-нет магазинах (вы что ль всё скупили)).
Так вот я хотел бы узнать какие взаимозаменяемые можно применить? На пример можно ли вместо ULN2803 поставить ULN2803D? и чем можно заменить МАХ...

ULN2803 идет с любой буквой. Можно менять на ULN2003 (меньше каналов, но для нашей задачи хватит)
MAX232 можно менять на ADM232 или ADM238 (цоколевка другая) или любой другой TTL-RS232 конвертер. Или вообще поставить FT232 и подключать по USB...

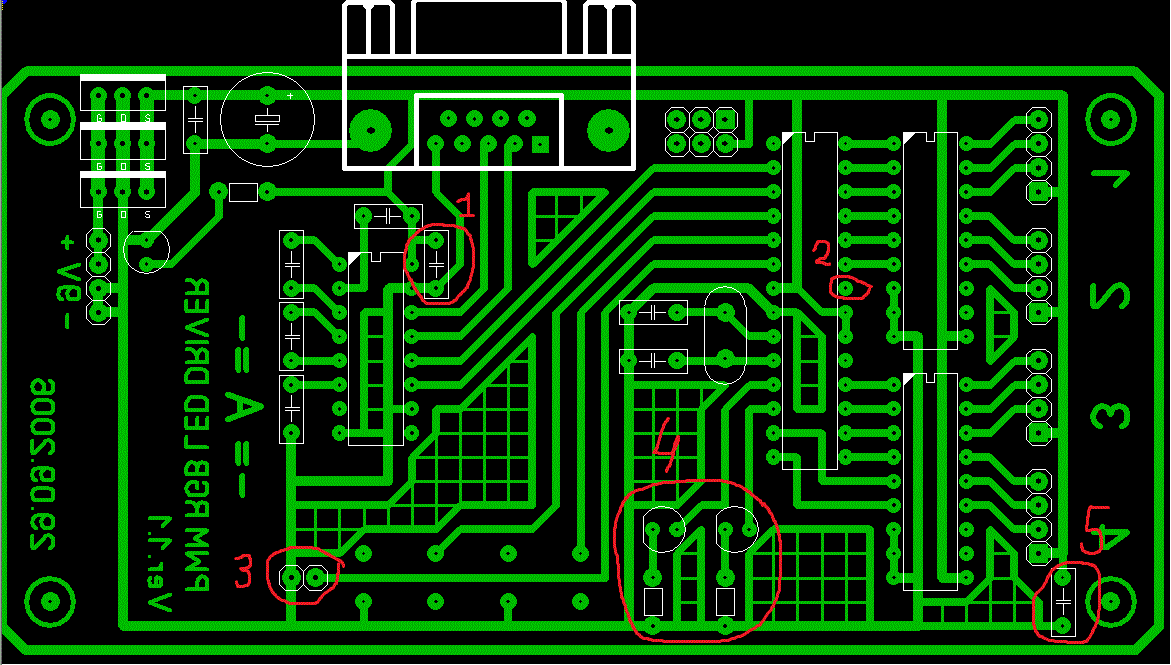

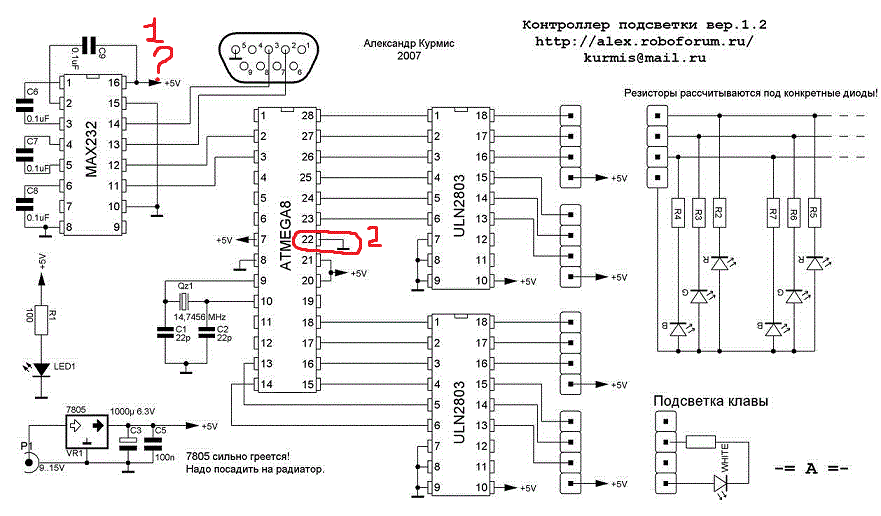

Я нашёл несоответствия схемы с печатной платой:

1. Откуда взялся этот конденсатор? разобрался ))
2. На схеме 22 нога МК выходит на землю, а на плате она N/A.
3. Что это за ключ?
4. Что должны обозначать эти светики? разобрался ))
5. Откуда взялся этот конденсатор (и зачем)?


P.S. и если ориентироваться по плате, то 5-ая нога с СОМ порта ни как не встанет на "землю", вместо неё встанет 1-ая. Может я и не прав, но на печатной плате всё так и выглядит или паять разъём "снизу" платы?

Колючий наконец заставил меня привести проект в порядок. Вот схема и плата версии 1.5 - это немного переработанная 1.2, но с нормальной схемой и отдельным стабилизатором питания диодов. Кое-где добавил конденсаторов и немного ужал размеры платы.

Может в первый пост его?..

Уважаемый Александр! Не могли бы вы поделиться участком кода работы светомузыки? Буду премного благодарен.

Привет всем.

Хотел спросить у знатоков

Купил себе MOSFET сборки IRF5852 - думал вместо ULN поставить.
И купил себе 1 метр RGB светодиодной полоски. Допустим полоска потребляет 1 А.


У мосфет нижний порог срабатывания 1,25В и при этом ток = 0.
Для 1А мосфет напряжение управления = 1,5 В и при этом ток чуть больше 1 А.

Вопрос - неужели мне для ШИМ (от мин до макс.) остается 1,5 - 1,25 В = 0,25 В ?
Или я не понимаю что-то.

Как с этим у ULN ?

Спасибо

dimon93 у ШИМ напряжение не плавает, транзистор работает в режиме ключа... либо открыт полностью, либо закрыт полностью, если с контроллера имеем +5 в режиме HIGH, то соответственно ставим резюк...

почитай как работает шим... на тойже википедии, сразу станет все понятно...

светодиодная лента 1-рной плотности потребляет 500мА на метр

Вопрос многоуважаемому Автору!)

Насколько реально переписать управляющую прогу под протокол DMX-512?
Ведь существует великое множество диммеров и прочих DMX-512-совместимых устройств, способных работать в качестве Эмбилайт.
Я вот сейчас пишу систему для управления художественным освещением комнаты (RGB светодиодный ленты и полноцветные подсветки мебели) в основном все будет рулится с обычного пульта.
Принцип таков: один базовый блок принимает сигналы с пульта и контролирует эффекты и пересилает все на шину DMX-512, к которой можно прицепить кучу диммеров и им подобных устройств.
Мне кажется очень красиво бы получилось, если бы все это было привязано к картинке на экране(как функция)...

Freeman писал(а):Насколько реально переписать управляющую прогу под протокол DMX-512?

если моцк программерски то имхо проблем не должно возникнуть...
но брать програму на вижл бейсике за основу, о5 же имхо, не самый успешный вариант...
тут лежат исходники боблайта для линукса, ОС которая используется на многих мультимедийных станциях.
вот здесь, уже можно ковырять.

Приветствую всех ! Собрал устройство,работает не совсем корректно.На третьем канале нет зеленого цвета.Правильность монтажа досконально проверил,все прозвонил, вроде косяков никаких нет.Причем в отдельности каждый цвет на каждом канале работает.При общей регулировке,в режиме fixed,все прибавляется и убавляется как нужно,за исключением зеленого на третьем канале.Он там отсутствует.Использую RGB ленты 12в,питание беру непосредственно с входа стабилизатора,но это,по логике вещей,не особо принципиально.Есть ли у кого какие идеи в чем может быть проблема ?
