Ну так DVI и будет как отдельный модуль для тех кому нужно.
Просто софтовый драйвер сильно есть ресурсы и с ним уже не погонять в крутые игрушки...

И уж конечно там будет не atmega...

Подскажите, в чем может быть причина неработоспособности собранного устройства?
Собрано по последней схеме, но кварц вместо 14,7456мГц использовал на 14,31818мГц, может ли он влиять на работоспособность?

При подаче питания все каналы погашены. При запуске программы и выборе любого режима сразу загораются два светодиода на первом канале (на третьем светодиоде пониженное напряжение - не загорается), все остальные каналы по нулям. При этом этот первый канал как включился - так и горит, на регулировки не реагирует никак, гаснет только по выключению питания.

Прошу вашей помощи, спасибо.

Да, с такой разницей в частоте скорее всего нормально работать не будет. Ищите кварц...
Также советую проверить питание, т.к. что происходит с третьим светодиодом мне пока не понятно.

там видимо ШИМ с маленькой скважностью....

а здесь проскаивала тема "Видеорегистратор" на атмеге и ОЗУ оцифровка с видеовхода. Нет ли подобных АЦП только чтобы в цвете выдавали? Или можно ее к VGA подключить, чтобы сначала R потом G потом B оцифровывла... но наверно бред получится. 10-20 Гц обновления не вытянет атмега.

Зачем цифровать VGA когда есть уже цифровой DVI?

ИМХО за тем что меня немного стремает масштаб проекта для работы по DVI. там уже и до самодельного монитора недалеко. Да и к телеку не подрубишся

Стремать должна работа с 3мя шустрыми АЦП одновременно...

А чего страшного? Разрешение большое не нужно, 3 сигнала цвета на входы АЦП завести через интегрирующие цепи и цифровать потихоньку.

Нужно хотя-бы успеть отхватить лево право и центр каждой строки...

И сколько точек надо?

Кварц заменил на "правильный", заодно сходил обновил прошивку на "Ambilight_1_2_fixed_14745.hex", в результате все перестало работать, вообще
Т.к. своего программатора не имею, то приходится в дальний путь ходить прошиваться. Может кто знает, что и где нужно установить, какие галки отметить и куда жать в программаторе 'AUTOPROG' (как сказал хозяин программатора - он работает только с родным софтом, поэтому попробовать что-либо другое не можем). И какую прошивку брать из последних, эта "fixed" рабочая?

Спасибо

jarre писал(а):Подскажите, в чем может быть причина неработоспособности собранного устройства?
Собрано по последней схеме, но кварц вместо 14,7456мГц использовал на 14,31818мГц, может ли он влиять на работоспособность?

При подаче питания все каналы погашены. При запуске программы и выборе любого режима сразу загораются два светодиода на первом канале (на третьем светодиоде пониженное напряжение - не загорается), все остальные каналы по нулям. При этом этот первый канал как включился - так и горит, на регулировки не реагирует никак, гаснет только по выключению питания.

Прошу вашей помощи, спасибо.

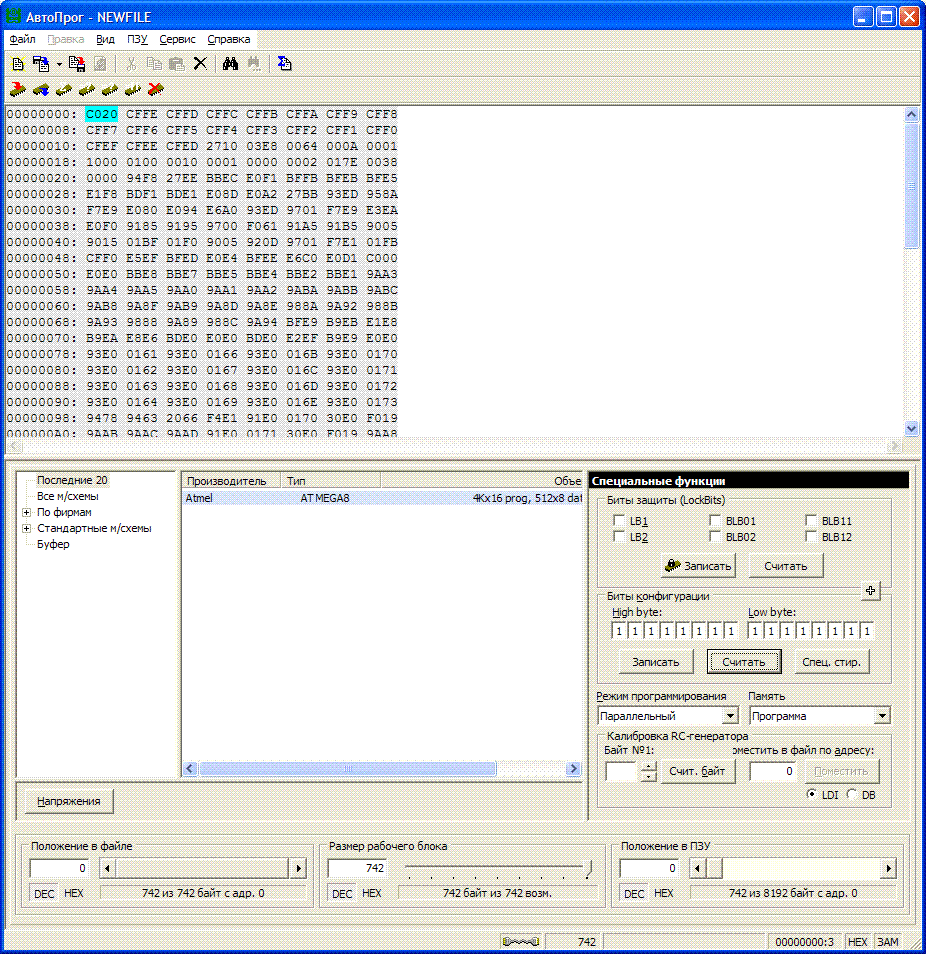

Вот окно автопрога, где я что не так отметил? Не работает схема, в данный момент после включения питания на первых трех выходных ногах выходной микросхемы относительно земли +3.6 вольта, на остальных ножках по нулям. На команды программы никак не реагирует.
Для проверки работоспособности шью Ambilight1_2.hex, кварц 14,7456мгц.

Разобрался сам.
Заработало после того как сделал следующее:
1) Установил биты конфигурации HIGH=0, LOW=1. Записал эти значения, очистил ПЗУ.
2) Прошил ПЗУ нужной прошивкой.
3) Установил биты конфигурации HIGH=1, LOW=1. Записал эти значения.
Если сразу все биты концигурации ставить в "1" до или после прошивки - схема не работает.

Теперь задача найти трехцветные (ну или просто обычные) яркие светодиоды, которые есть не только в каталогах, но которые можно приобрести. Может кто подскажет конкретные модельки?

Всем доброго времени суток! Давно заинтересовался этой темой, но почему то наткнулся на эту ветку только сегодня. Очень рад, что оказалось возможным реализовать такую подсветку без участия VGA или DVI. Так конечно одной мегой не обойтись. Прочитал все страницы, но наверно упустил, подскажите где взять архив с полными исходниками и прошивки и проги? а то только хексы. Заранее всем спасибо! Хочу плотно заняться реализацией такой подсветки и оптимизировать ее. 2Автор-а название полное той самой книжки для с++ не подскажете, где пошагово описана работа с директом?
