да, есть такое

дождался пока заказаный моник приедет. почти неделя прошла, жесть. мультитач. надоедает смотреть в моник а тыкать по планшету. + как бонус ips матрица, теперь не будет этих раздражающих засветов по бокам при книжном развороте. теперь после НГ можно будет продать планшет и купить платку с 2-4х ядерным армом и выведеными уартами, spi, i2c, gpio. -1 борда для переферии таки приятно.

забрал свой dell 2220t и уже помучал немного. не без недостатков, но за такие деньги сойдёт. имхо не шибко яркий при яркость и контрастности на 75. самый большой недостаток это корпус.

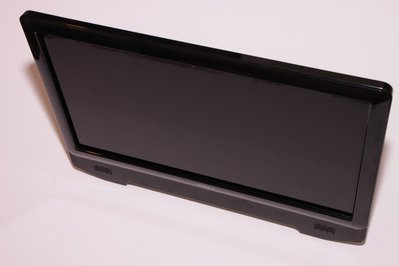

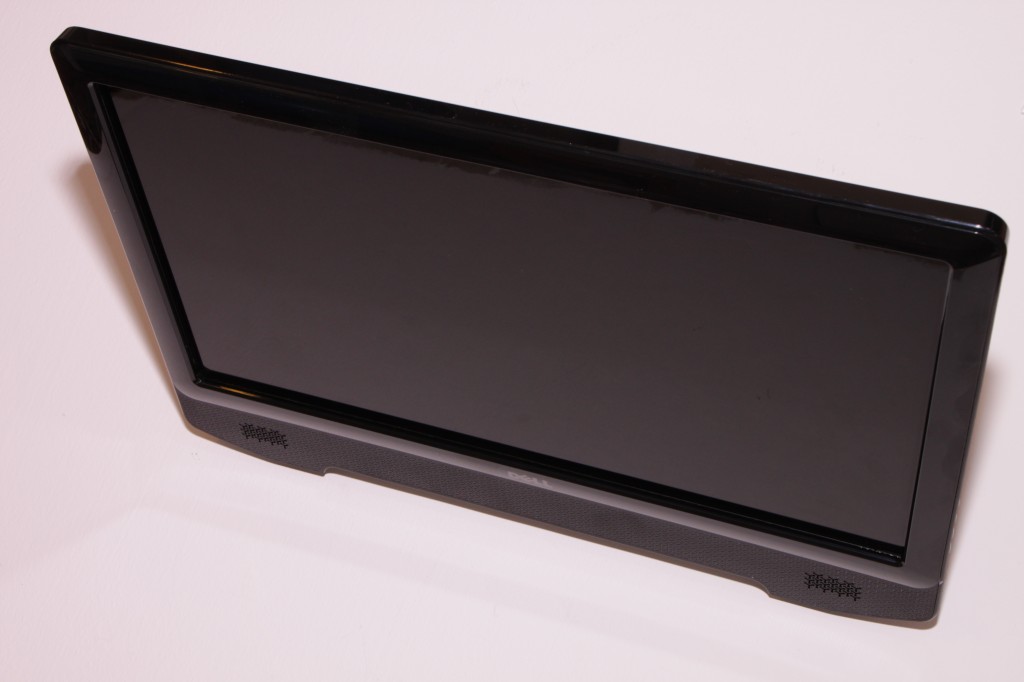

тут на фотке

видно немного, что передняя крышка сделана слегка стадартной для моника без тача. по скролу в браузере фиг попадёшь. по стандартному значку отображения экранной клавы попасть чуть проще, но всё-равно не удобно. в общем прийдётся свою клаву сделать, если не найдётся удобной фриварной. чего они не додумались сделать нормальную переднюю крышку, как в смартфонах или планшетах?
заходил в гости на сервис к знакомым, видел моник от киоска с самодельный тачем. криво-косо порезаное стекло, тсоп, кондёр, два резюка. чуть позже схемку выложу и пошукаю инфу в нете, думаю многим будет интересно бюджетный тач к монику приделать.

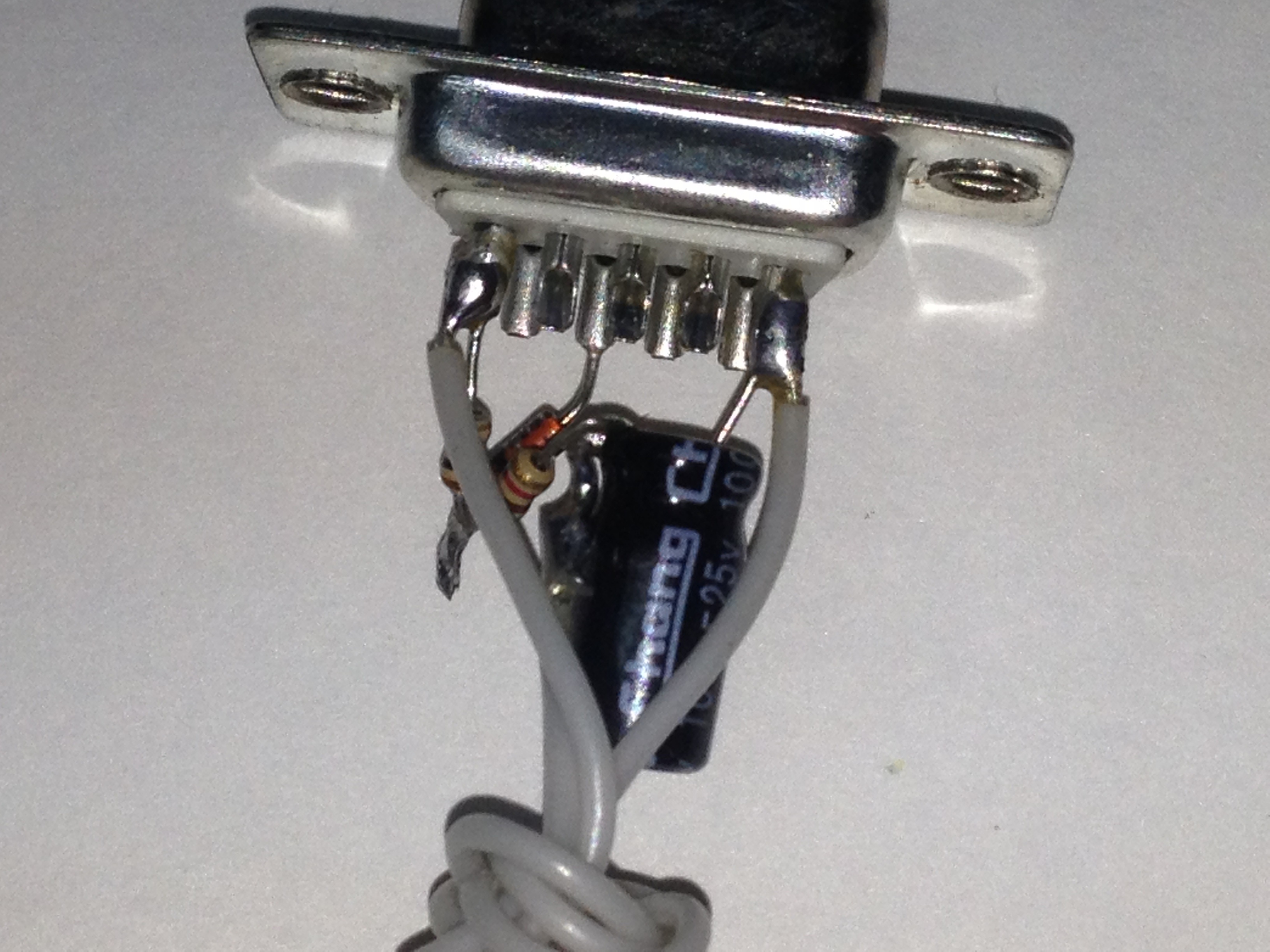

всё медитирую над тем простеньким тач экраном. к тсопу всё как обычно, только ещё диод докинули

сам тсоп

плоской стороной к экрану, сверху стекло. в нете описания таких самоделок пока не нашел. возможности съездить и посмотреть сам пос терминал нет (моник с тачем в сервис на ремонт притаскивали). не могу понять, у них в терминале просто по периметру стекла несколько светодиодов расставлено или они чего другого придумали. если светодиоды по периметру, тогда скорей всего их по очереди включают. по сути получается как этот, только ещё проще.

Гы, прикольно
Думаю, там с одной стороны линейка светодиодов, по линейке бежит горящая "1". С другой стороны - этот тсоп. Где препятствие в виде толстого пальца , там тсоп не получит сигнал.
Надо патентовать

да вроде нечего там патентовать, хотя... все эти заманушки с мелкими нюансами и вот вам патент. ладно, лирика. по той последней ссылке (http://spritesmods.com/?art=lineccdts&page=1) это тоже упрощённый вариант, примерно такого

а по поводу одного тсопа в голову много чего лезет, но плин я не очень хорошо представляю, что у него на выходе будет с криво-косо порезаным стеклом и диодами по периметру. для пульта тсоп юзал, но там же однобитный сигнал. нужно будет ик диодов прикупить и поиграться. обычных стёкол нет, зато от сканеров полно.
идея с сенсорными полосками из сканера тоже понравилась, с ними по идеи разрешение получше должно быть.

Ну, тут тоже не аналог, про бегущая "1" подразумевал модулированный сигнал 36кгц. Такой сигнал тсоп ловит очень далеко. Делал как-то устройство для проверки в каком положении находится кулиса коробки машины. 2 светодида модулированные 36 кгц. и 2 тсопа. Полное отсутствие проблем от засветки солнца, и каждый тсоп знал только свой светодиод (кодирование).

с модулированием у меня совсем туго не работал никогда и как его применить пока не сильно представляю. хотя дело поправимое.
в общем я пока примерно так себе это представляю. допустим по бокам по два диода, сверху 3. какая там разрядность ацп пока не важно. если что, пусть будет, допустим 10 бит. включаем первый диод, смотрим что на ацп. включаем второй, опять смотрим и т.д. в общем нонстопом по быстрому их так и переключаем. потом на экран выводим метки. тыц на первую, смотрим на ацп и записываем какие данные были по каждому диоду. тыц на вторую. и т.д. смещаем как-нибудь метки и повторяем. потом пробуем обобщить все эти данные и вывести закономерность. а дальше уже всё будет зависить от исхода эксперемента.

Не, не прокатит с АЦП. ТСОП принимает только модулированный свет с частотой 37 кгц. Если такая модуляция есть - на выходе тсоп "0", иначе - "1". Сигнал дискретный
Надо делать временное кодирование. Например пыхаем первым светодиодом, смотрим что на тсопе, нет сигнала - палец закрывает первый светодиод, есть сигнал - пусто. Потом второй светодиод и.т.д. Этот способ с плохой помехозащищенностью, но на первое время хватит. А потом усложнить алгоритм - каждый светодиод пыхает определенным кодом (примерно как в пульте телевизора) но поочередно. Тогда у контроллера будет информация - шум это или светодиод. Хотя, если в твоем мире нет помех....

аха, ацп отпадает http://myrobot.ru/wiki/index.php?n=Components.TSOP в терминале же это работает, значит нужно поэкспериментировать.

http://diaridrsepet.blogspot.com/2012/11/timbunan-parcel-selepas-hari-double.html
того в ноябре-декабре и не заказываю.

это шо? О_о

это предновогодний перегруз торговых и транспортных контор.

эмм.. мда.

на сервисе насыпали немного экранчиков от айфончиков. стекло битое и в некоторых сенсор, дисплей вроде везде живой. щя глянемс какие интерфейсы у экрана и сенсора. может на что и сгодятся.
