**CiSi** » 19 янв 2010, 23:30

Нет не из за питания, все сделал как сказали. Напряжение БП увеличил до 9В конденсаторы то же поставил до и после (кстати кондеры должны быть на 5В я так понимаю?). В все равно прошивка работает так же

**yak-40** » 19 янв 2010, 23:40

Кондёры на МК должны быть как минимум на 6,3 в. А на входе кренки не менее 16в.
В чём программируешь? Если в CVAVR, то выложи проект.
А в протеусе не пробовал?

**CiSi** » 19 янв 2010, 23:47

Программирую в CVAVR. В Протеусе не пробывал. Счас кондеры еще перепояю.

Добавлено спустя 1 минуту 18 секунд:
вот и я думаю что что то не так я делаю в CVAVR, прошиваю через пони прог.

**yak-40** » 19 янв 2010, 23:50

попробуй через пять проводков и с полной проверкой стирания и прошивки.

**CiSi** » 19 янв 2010, 23:54

Это как? Что то я не понял?

**yak-40** » 20 янв 2010, 00:01

Курс АВР123 читал?

**CiSi** » 20 янв 2010, 00:03

Читал.
reset, mosi, miso, sck, gnd ?

**yak-40** » 20 янв 2010, 00:06

Ага.
Если есть паралельный порт, попробуй с него.
З.Ы. Посмотрел проект, вроде всё должно работать :pardon:

**CiSi** » 20 янв 2010, 01:15

так я так и программирую.
через самый простой программатор на LPT.

Добавлено спустя 1 час 5 минут 33 секунды:
Обнаружил такую вещь, отключил кнопку от мк (отпаял ее нафиг), включаю питание, движок крутится как не должно быть (так как сигнала на порте нет).

вот прошива:

Код: Выделить всё: #include<TINY2313.h> #include<delay.h> main(){ DDRB = 0xfc; PORTB = 0x00; DDRD = 0xff; PORTD = 0x00; while (1){ if(PINB.0 == 1){ PORTB.4=1; PORTD.2=0; PORTD.3=1; } } }

То ли лыжи не едут, то ли я дурак!

**Duhas** » 20 янв 2010, 01:33

а всякие пины управляющие движками и прочим нада к земле притягивать )

**yak-40** » 20 янв 2010, 10:00

Схему(подробную) в студию!

**CiSi** » 20 янв 2010, 14:57

Я что еще подумал, может что с фьюзами не так?

**CiSi** » 21 янв 2010, 12:41

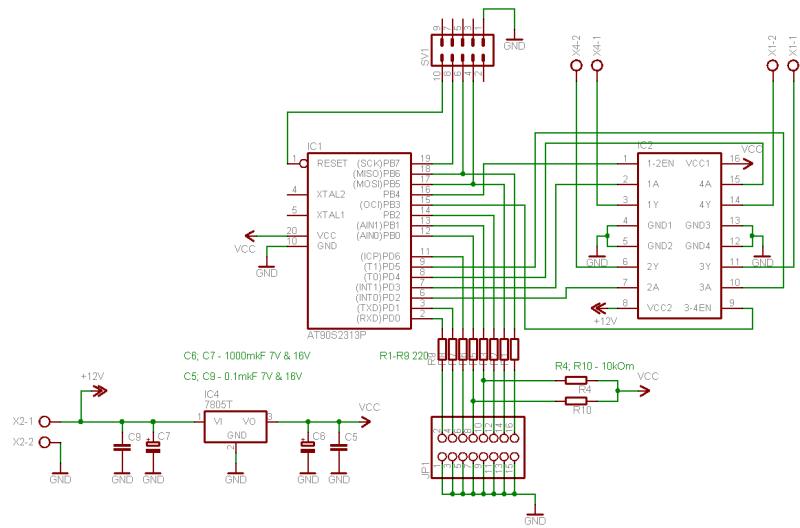

Вот и схему нарисовал:

**yak-40** » 21 янв 2010, 13:24

Я так понял JP1 это кнопки?
Тогда всё неправильно!
1. Убираем резисторы (которые 200 ом)
2. Подключаем JP1(кнопки) не к +5В, а к земле(GND)
3. Подтягиваем входы кнопок резисторами 5-10ком к питанию(+5В)Ну или используем внутреннюю подтяжку.
Пользуемся

Добавлено спустя 4 минуты 19 секунд:
И ещё! Я так понял, что вторая микросхема это L293D?
Тогда если не используется ШИМ, а он как я понял не используется, то выводй en1, en2 можно подключить к +5 вольт, освободив дополнительные выводы МК.

**CiSi** » 21 янв 2010, 17:19

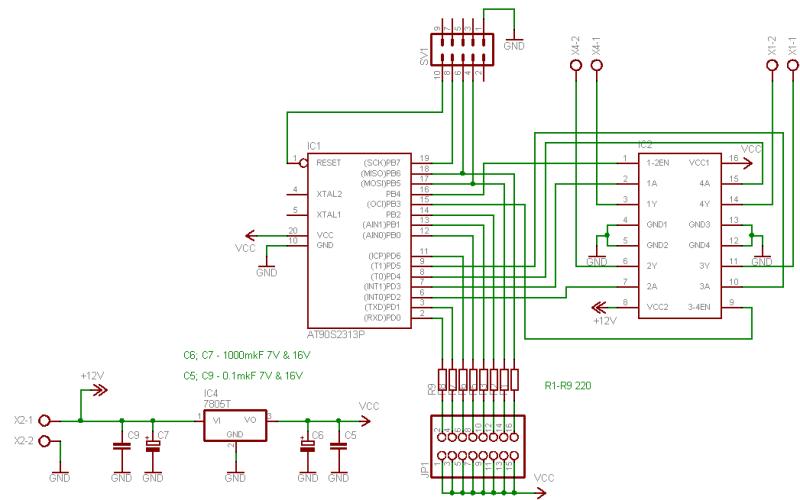

Исправил схему:

Добавлено спустя 5 минут 40 секунд:
ШИМ планируется использовать, если бы он не был нужен то конечноже сделал как вы сказали. Сечас же просто на него подаю высокий лог. уровень.

Дело даже не совсем в кнопках, пробовал и без них, делал от времени.
Вот код:

Код: Выделить всё: main(){ DDRB = 0xfc; PORTB = 0x00; DDRD = 0xff; PORTD = 0x00; while (1){ PORTB.4=1; PORTD.2=0; PORTD.3=1; delay_ms(500); PORTB.4=1; PORTD.2=0; PORTD.3=0; delay_ms(50); PORTB.4=1; PORTD.2=1; PORTD.3=0; delay_ms(500); PORTB.4=1; PORTD.2=0; PORTD.3=0; delay_ms(50); } }

Остановка в 50 мс нужна для того чтобы при резкой смене направления драйвер не сгорел.

Добавлено спустя 2 минуты 54 секунды:
Внутренняя подтяжка включается тогда когда на поре изначально устанавливаем единицу?
