Re: galex1981 - блог (модем SIM300DZ)

Сообщение galex1981 » 13 янв 2010, 19:50

EdGull писал(а):ну так ты разобрался с модемом или еще какие нибудь вопросы остались?

Все нормально, разобрался ;).
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (модем SIM300DZ)

Сообщение galex1981 » 03 фев 2010, 01:08

Ниже выкладываю прошивку для работы с датчиком SHT-11, SHT-75. 2-Wire датчик влажности и температуры. МК: mega88, кварц 8Мгц, датчик подключается к портам C4, C5 МК, кскорость по Уарту 19200.
Вложения
1234.rar
(4.84 КиБ) Скачиваний: 6
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (LPC-2368 Fat FS Elm Chan для SD/MMC карты)

Сообщение galex1981 » 10 фев 2010, 15:45

Ниже прилагаю код реализации файловой системы FAT/FAT32 для SD/MMC карты. Источник Elm Chan, изменили и дополнили: Martin Thomas, и я. SD/MMC подключается к MCI порту:
mciclk / p0.19 (59)
mcicmd/p0.20 (58)
mcipwr/p0.21 (57) - к SD не подключал, а вывод карты напрчямую к питанию вел
mcidat0/p0.22 (56)
mcidat1/p2.11 (52)
mcidat2/p2.12 (51)
mcidat3/p2.13 (50)

Также прилагаю распиновку SD/MMC
Вложения
lpc2368_mci.rar
код
(952.16 КиБ) Скачиваний: 2
ELM - How to Use MMC_SDC.pdf
(186.17 КиБ) Скачиваний: 6
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (OR-AVR-M128-S)

Сообщение galex1981 » 11 мар 2010, 14:53

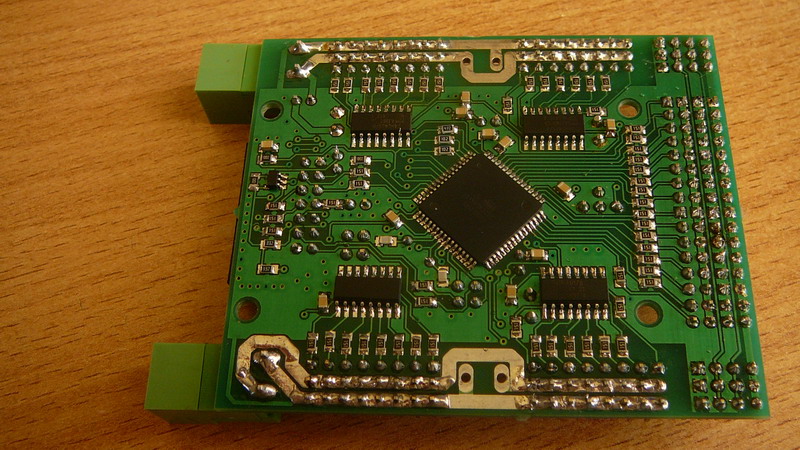

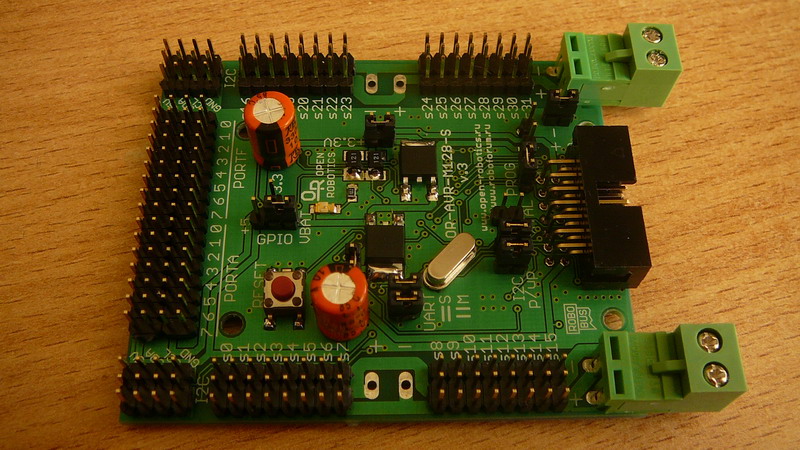

Наконец то вчера получил долгожданный комплект для сборки модуля OR-AVR-M128-S :). Сегодня его допаял и проверил - все ОК.
Еще раз спасибо Антону aka =Dead=!
Вложения
Последний раз редактировалось galex1981 11 мар 2010, 16:00, всего редактировалось 1 раз.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (OR-AVR-M128-S)

Сообщение =DeaD= » 11 мар 2010, 15:35

Поправки:
1. Получил не модуль, а набор для сборки ;)
2. Если реально кучу серв будешь юзать - пропаяй силовые дорожки припоем, а то они большой ток при одновременной сработке всех серв не выдержат (мы их не случайно без маски сделали). :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: galex1981 - блог (OR-AVR-M128-S)

Сообщение galex1981 » 11 мар 2010, 16:00

Ок исправил, спасибо учту. ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (NMEA)

Сообщение galex1981 » 19 мар 2010, 02:32

Чтобы не затерялось, выкладываю расшифровку команд NMEA (National Marine Electronics Association) - Команды управления GPS приемниками...
Вложения
NMEA Reference Manual-Rev2.1-Dec07.pdf
(947.38 КиБ) Скачиваний: 0
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (OR-AVR-M128-S)

Сообщение pashteet » 19 мар 2010, 11:33

galex1981 писал(а):Наконец то вчера получил долгожданный комплект для сборки модуля OR-AVR-M128-S :). Сегодня его допаял и проверил - все ОК.
Еще раз спасибо Антону aka =Dead=!

Очень красиво выглядит, наконец-то дождался фотку с обратной стороны :roll:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: galex1981 - блог (NMEA)

Сообщение galex1981 » 19 мар 2010, 13:44

А разве фоток обратной стороны нет?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (NMEA)

Сообщение pashteet » 19 мар 2010, 15:02

Я не нашел =(
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: galex1981 - блог (NMEA)

Сообщение galex1981 » 23 апр 2010, 09:14

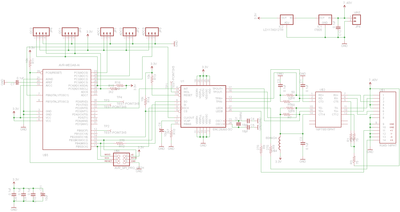

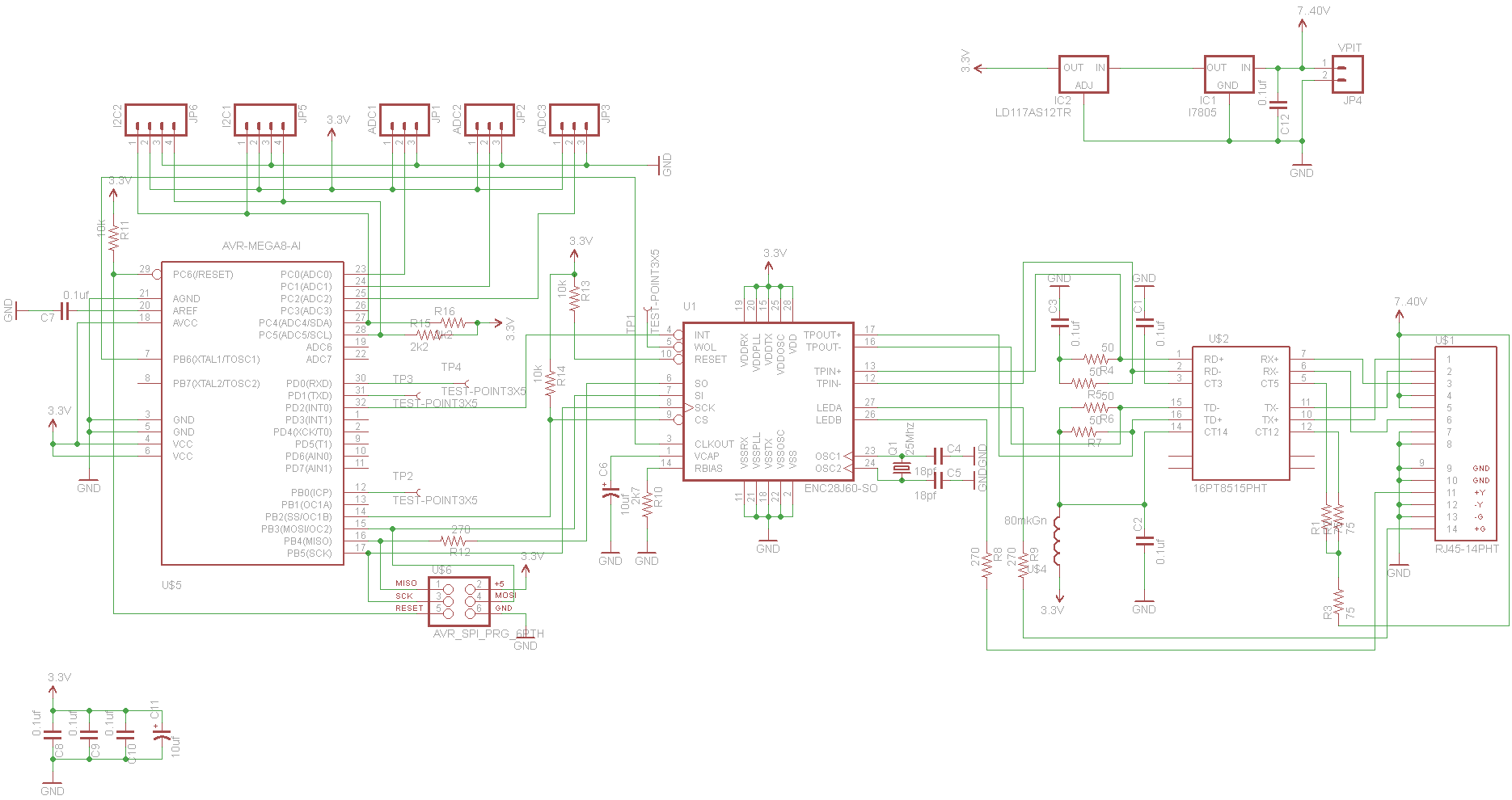

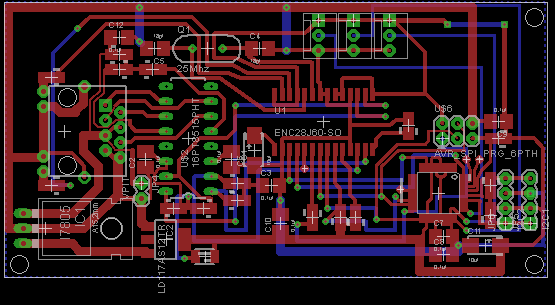

Вчера доделал и отладил Вэб сервер с датчиком температуры LM35. Статью взял с: http://tuxgraphics.org/electronics/. Ethernet контроллер от Microchip ENC28J60. Управляющий МК Мега88. ИМХО для того чтоб развернуться с оформлением страниц лучше брать МК Mega168 или Mega328.
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (AVR Web Server)

Сообщение SkyStorm » 23 апр 2010, 09:58

Меня всегда мучил вопрос - А зачем???
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2665
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: galex1981 - блог (AVR Web Server)

Сообщение galex1981 » 23 апр 2010, 10:09

Мне нужно было сделать датчик, измеряющий параметры: температуру, влажность, давление с доступом к контроллируемых данных по локальной сети или интернет. Заказ предприятия

Добавлено спустя 1 минуту 59 секунд:
А вообще ИМХО, очень удобно иметь доступ к какой либо железке или роботу у которого есть LAN-интерфейс (который можно подключить к WiFi). На него еще поставить LAN камеру через WiFi и управление роботом и видеоданные
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: galex1981 - блог (AVR Web Server)

Сообщение SkyStorm » 23 апр 2010, 10:33

Нет, про LAN и WiFi это я с тобой на 1000% согласен.
Меня мучал вопрос именно про веб сервер.

А планируется доступ именно через интернет или только по сети на фиксированный IP?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2665
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: galex1981 - блог (AVR Web Server)

Сообщение galex1981 » 23 апр 2010, 10:41

1) Любая железяка имеющая доступ по Lan в общем у американцев называется типажом: WebServer (это я по их форумах полазил и сделал вывод)
2) У железяки фиксированный IP, но в своей программе его можно менять
3) Если есть доступ по Lan, то можно вывести доступ и в интернет

ЗЫ: Вэб сервер это необязательно хранилище файлов для интернет-сайтов, а например тот же модем с доступом к настройкам через вэб-интерфейс можно назвать вэб-сервером
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
