**Duhas** » 20 апр 2013, 20:38

Знаю что бывают, но как вы упомянули цена. Да и габариты не устраивают совсем...

**Angel71** » 20 апр 2013, 21:25

AndreW82, можно эту "tqfp44 zif -> dip" и за ~1100руб достать, только легче особо не станет. спору нет, для некоторых ситуаций штука не заменимая, но в большинстве случаев как по мне проще, удобней и дешевле платок наклепать и запаять эти *qfp.

**Duhas** » 06 май 2013, 07:15

Не могу придумать как лучше сделать. У меня на плате 2 усб порта, каждый может быть включен как отдельно так и оба вместе. Надо получать питание как этих ксб портов так и от входа внешнего питания... С минимумом деталей ) что посоветует? Диодиков внорм корпусах что-то мало.. Или я туплю.. Bat54 думаю будет маловато с его 0,8 вольта при 100мА .. Да. Все питание идет на стаб 3.3...

**elmot** » 06 май 2013, 07:43

в каком смысле мало?

**Duhas** » 06 май 2013, 11:23

в смысле что при 100мА току под вольт падения..

**elmot** » 06 май 2013, 14:00

Ну и черт с ним. Дальше врядли сильно вырастет, а LDO можно подобрать с low-dropout. Лично я вообще не смотрю на LDO с падением больше 400mA

**Duhas** » 06 май 2013, 14:03

да мне и рассеиваемая моща что то не нра.. в общем сдела посадочные под SM5819 или 1n4148.. а что-т я очкую BAT54 ставить..

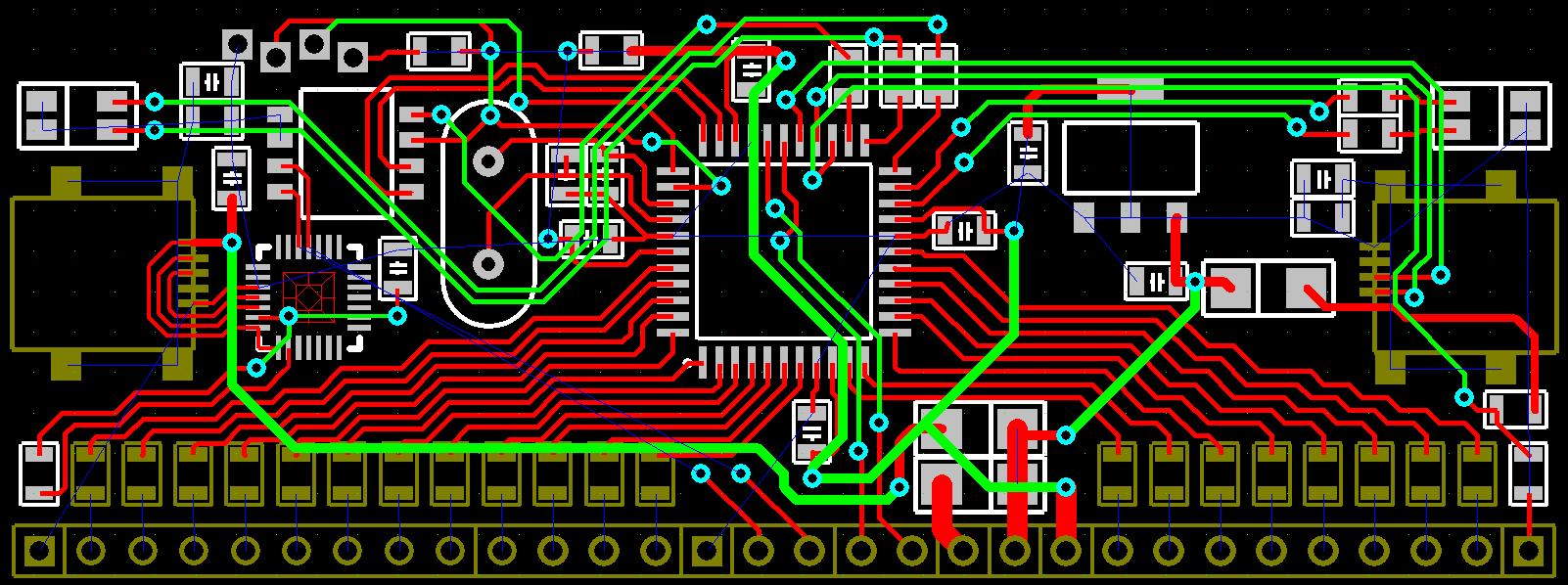

вот что вышло.

ПС что-то странное творится ) залез тимвьювером на кафедру на свою машину, и не могу оттуда писать ) русский текст не пишется в принципе ) англ - ок...

**Madf** » 06 май 2013, 15:39

ну так оно и будет, всё же на пассивных элементах, хочешь больше кпд, юзай dc-dc
если нужно просто развязать питание, можно использовать ещё диоды шоттки..

**Duhas** » 06 май 2013, 18:17

про них и речь.. они перед стабом. падение на стабе - пофигу. а вот на диодах хотелось бы по менее уронить

по дизайну нет замечаний ? )

**elmot** » 06 май 2013, 18:22

а я бы на диодах поболее ронял. меньше стаб будет греться, диоды на себя возьмут часть энергии.

**Duhas** » 06 май 2013, 18:25

нюанс в том что я вывел на гребенку то что получается после диодов, и это типа 5v ))

**elmot** » 06 май 2013, 18:50

а-а..

**avr123.nm.ru** » 07 май 2013, 01:13

Ключ питания 2.7-5.5 вольт 1 ампер - STMPS2171 управление логическим сигналом, защита от всего. :good:

https://www.google.ru/webhp?sourceid=ch ... =p&pdl=300

**Duhas** » 07 май 2013, 06:36

деталька конечно занятная, но не о том..

**avr123.nm.ru** » 07 май 2013, 12:21

Duhas писал(а): я очкую BAT54 ставить..

Диод шоттки MBR0520LT3G миниатюрный SOD123 на 20 V и 0.5 A падение 0.38 V по 5 рублей от 5 штук. smd монтаж, размер 2.5х1.4 мм http://yandex.ru/yandsearch?text=%22%D0 ... %22&lr=213
