Myp писал(а):и часто в этом вашем космосе провода в воду макают?

Ну ды-к конденсат никто ещё не отменял, от "погодных" перепадов температур и влажности в воздухе.

починил выжигатель лазерный
с лазером с ибея жжёт на 10% мощности уже нормально


с китайскими 1500мв жёг тока на полной мощности

быстрый тест показал что фанерку срезает на глубину как минимум 0.2 мм если угадал с фокусом.
попробовал срезать краску с металла, покрасил из баллона и прожёг
но что-то не угадал с фокусом похоже, на металле осталась полупрозрачная плёнка краски.
тут же попробовал в солёной воде электричеством травить по краске, травится на ура, но травится неровно, всё в рытвинах.
вот на ганзе пишут что лимонка травит лучше, поверхность гладкая.

заодно попробовал приколюху, сначала протравить, а потом сразу сменить полярность и электрод, нарастить медь.
очень интересно, медь ложится в ямки и держится там неплохо, получается жёлтая надпись на белом металле.
по идее если подобрать время травления/наращивания и полирнуть то получится надпись заподлицо

чёрная краска вобще отлично выжигается с металла
осталось решить вопрос в стойкостью, ибо дешевая краска из баллончика слазит с полированного металла если её просто подковырнуть ногтём.

вобщем вдруг кто-то будет искать в гугле протокол decaker mini type 1500mw
вот туда зафигачил описание команд и лог обмена при печати мелкой картинки из двух полосок.
https://github.com/camrein/EzGraver/iss ... -360162572
может автор альтернативной проги для гравера допилит поддержку этого лазера.

какое коварство...
фанера темнеет ещё и вокруг точки куда светит лазер
то есть даже если по факту лазер не светил в какое-то место, оно всё равно может(обязано) потемнеть из за того что луч светил вокруг.
например вместо забора из чередующихся линий получается просто смазанное пятно.
по факту разрешение принтера 1050х1050 превращается дай бог в реальные 500х500 различимых точек

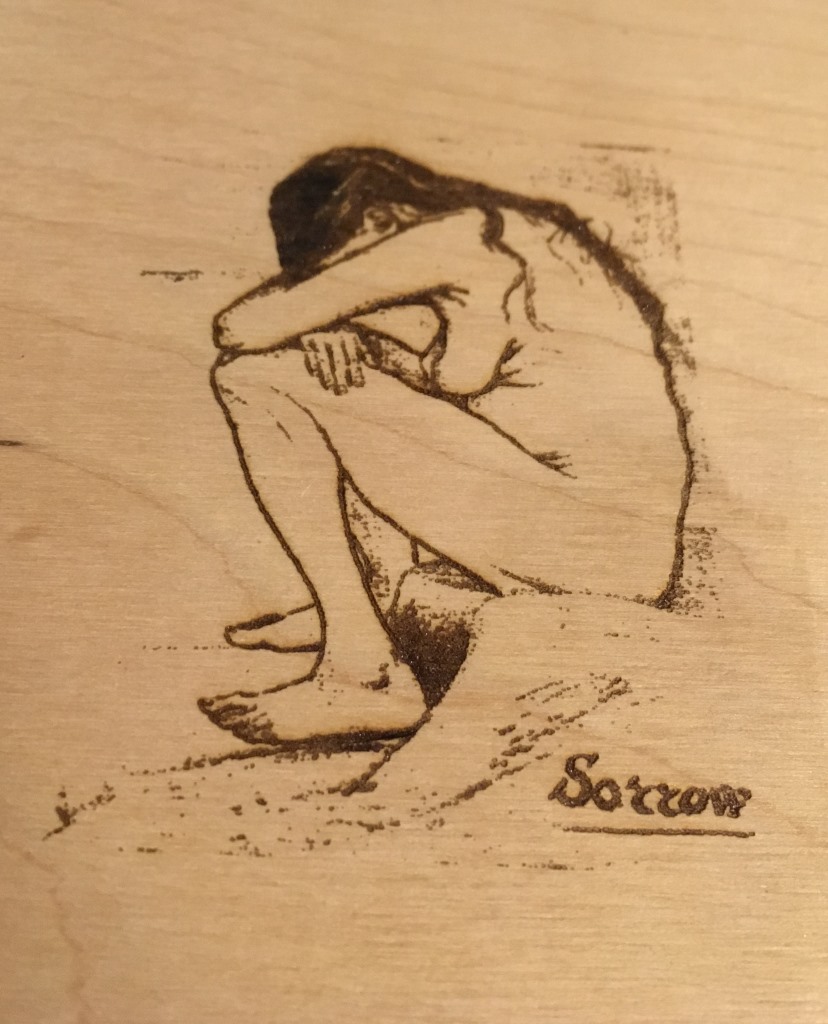

лазером, пшик пшик

по влажной фанере получается лучше, более чёрно

Оооо, так у тебя фиолетовый лазер! Фоторезист еще не засвечивал? Ты в шаге от своих печатных плат

фиолетовый был, но я его спалил, теперь синий.
а так то если лазером делать то фоторезист вобще не нужен, просто из баллона черной краской пшикнул и лазером лишнее сжёг

Myp писал(а):а так то если лазером делать то фоторезист вобще не нужен, просто из баллона черной краской пшикнул и лазером лишнее сжёг

Думаю с фоторезистом будет лучше результат, разрешение выше. Сам говорил о лишних подгораниях.

Myp писал(а):фиолетовый был, но я его спалил, теперь синий.

Попробуй синий.

запах кстати... гораздо хуже чем от 3д принтера
дымит и воняет огого

Я вообще не понимаю как вы дома этим занимаетесь. У нас на работе все живое вытравлено в радиусе 50 метров Пришлось выхлопную трубу поднимать на крышу. Одежда воняет 3-е суток после захода в помещение с co2 станком. Правда кумарят у нас круче - винилхлорид какой порезать или еще что более ядовитое. Выхлопная труба забивается каким-то белым порошком от таких работ. Наверно очень полезный порошок. Работники станка - просто зомби, расходный материал

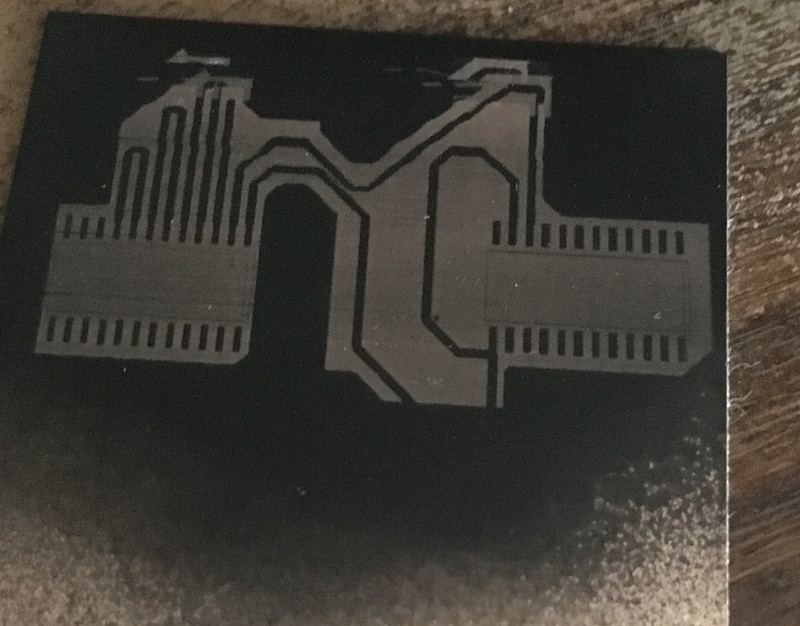

SOP24 дорожки 0.8
в принципе пригодно для использования


разве что размер 8х8 см всего

Myp писал(а):в принципе пригодно для использования

Это очень мало . Надо чтоб между ножками soic можно было провести дорожку...

Dmitry__ писал(а):Надо чтоб между ножками soic можно было провести дорожку...

Хм, ващет по обычным стандартам, такая толщина дорожки недопустима, да и зазор будет не очень. Где такое потом применить можно будет и не каждое производство такое без огрехов протравит (не дай бог в 4-х слойке такое запрячется).

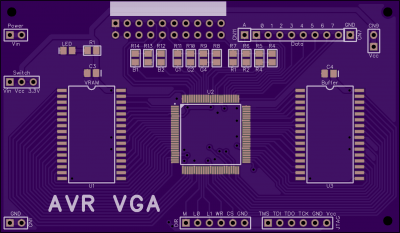

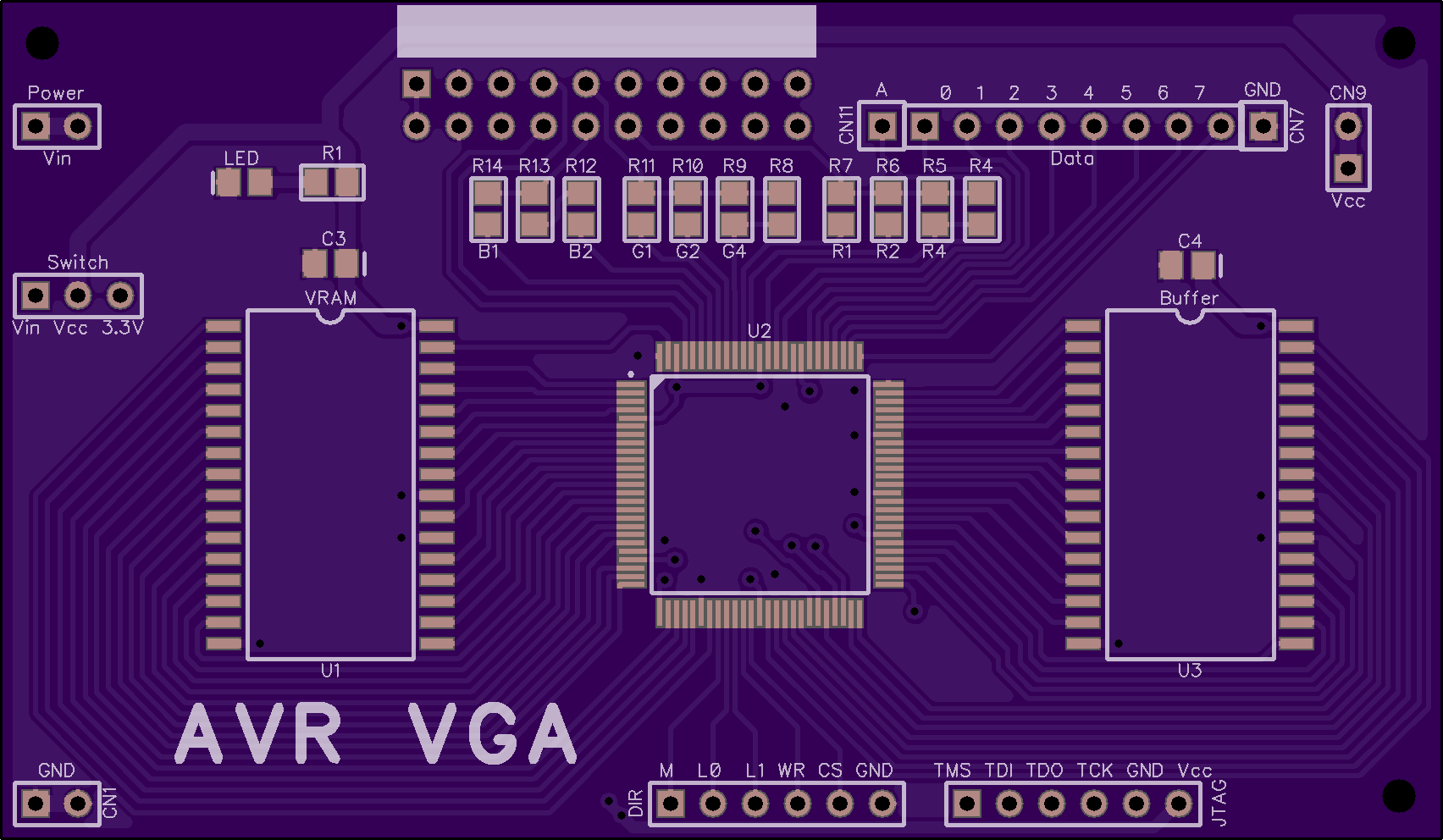

Самое мелкое, что я делал - это такое:


Но оно никак в соик между ног не пролезет.
