Может чего кошерного типа tl494 поискать?
У меня на нём 40в с гаком выдавал.
Схему твою трудно понять без всего остального.

схема практически вот как там http://texvedkom.org/eshhe-proshhe-pere ... vt-na-shi/
даже названия деталей совпадают

Добавлено спустя 59 секунд:

ilalexey писал(а):Может чего кошерного типа tl494 поискать?

дело не в блоке питания, а во мне у меня их уже куча валяется убитых и на 494 в том числе
делаю по инструкции а они умирают)))

Добавлено спустя 26 минут 55 секунд:
и блок то вроде нормальный
подстроечные резисторы отдельно на 12 вольт, отдельно на 3.3 вольта.

но на 12 вольтах стол ещё держит, а на 13 стол уже вырубает.

Добавлено спустя 34 минуты 5 секунд:
вобщем нафиг
с железом у меня всегда бяда
поднял ток в прошивке, с 10 ампер до 16
под нагрузкой 12,4 вольт, 16 ампер, итого 198 ватт, правда по мере прогрева падает, но должно быть достаточно
завтра возьму на работе проводов, толщиной с палец и переподключу всё.

Если тебе будет легше, то могу тебя узбакоить, силовая электроника не самое простое направление. В свои 23 года я пытался разработать сварочник, палил примерно 20 транзисторов в неделю. Транзисторы тогда стоили пипец как дорого. Кста, полевиков тогда не было, были транзисторы по управлению как биполярник, а по выходу как полевики Я сейчас даже не могу найти такой тип транзисторов. Ну так вот, все свои деньги (паял и продавал синклера) я тратил на очередную порцию транзисторов. Сварочник я тогда так и не разработал, не смог преодолеть порог в 600-800 ватт. Но теперь я все знаю о блоках питания
Вообще, советую переходить на 24 вольта. 12-15 ампер - это как раз порог засад. Долговременно их сложно обслуживать. При переходе на 24 вольта, этот порог упадет до приемлемых 10 ампер.

приехал мелкий мотор гимбальный https://www.aliexpress.com/item/2208-90 ... 35637.html правда похоже магнитики приклеены криво, ощущается неравномерность ступенек при вращении руками.
можно делать брушлесный директ экструдер )
для начала я решил всётаки сделать брушлес + редуктор.
что удобно у гимбалов, шестерню можно распечатать и прикрутить прям на корпус винтиками, не надо думать как крепить на валу.

Myp писал(а):ощущается неравномерность ступенек при вращении руками.

А сколько магнитов и полюсов на статоре?

12 полюсов и 14 магнитов.
вручную вращается не так как шаговик, где вал перепрыгивает через "горбик", а кагбы ощущается провал песередине горбика.
тоесть можно осторожно провернуть ротор на пол шага, так чтобы он завис на середине.

и я нашёл что сдохла в принтере =)
термистор выгорел и отвалился от стола.

Myp писал(а):12 полюсов и 14 магнитов.

Уродские соотношения, ненавижу кетайцев...

Myp писал(а):и я нашёл что сдохла в принтере =)
термистор выгорел и отвалился от стола.

А как это могло влиять на скорость нагрева?

стол вероятно грелся нормально, а вот термистор показывал недогрев, медленно прогревался через появившуюся воздушную прослойку
видимо стол стал перегреваться что привело к выгоранию клея термистора
термистор был на суперклей приклеен)) он почернел и вспучился.

почему уродские? в калькуляторе напсиано что хорошее.

Myp писал(а): а вот термистор показывал недогрев

Aaaaaa, ну да, это же график с термистора . Тогда понятно.

Myp писал(а):почему уродские? в калькуляторе напсиано что хорошее.

Ну при таком соотношении есть неравномерность момента от угла. Должно быть колич_полюсов/3 х 2 = колич_магнитов. Но в твоем случае 14/(12/3) = 3.5 - это не самое плохое соотношение. А мои: 24p22m - вот это пипец. 22/24*3 = 2,75 Есть положения ротора, когда практически нет вообще усилия

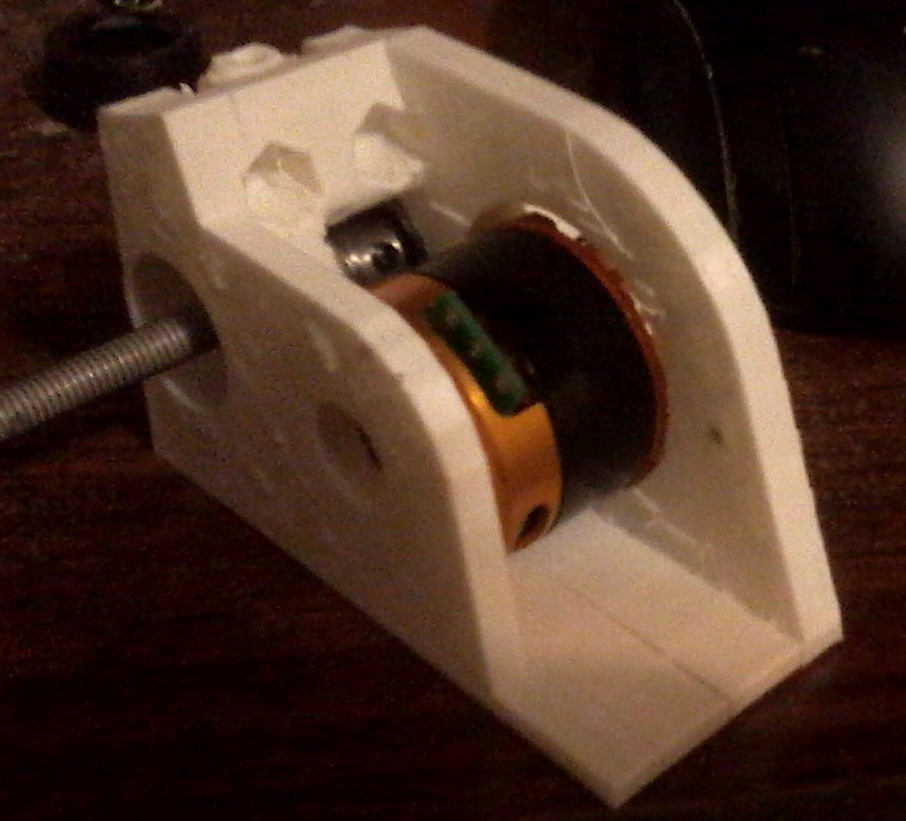

макет привода

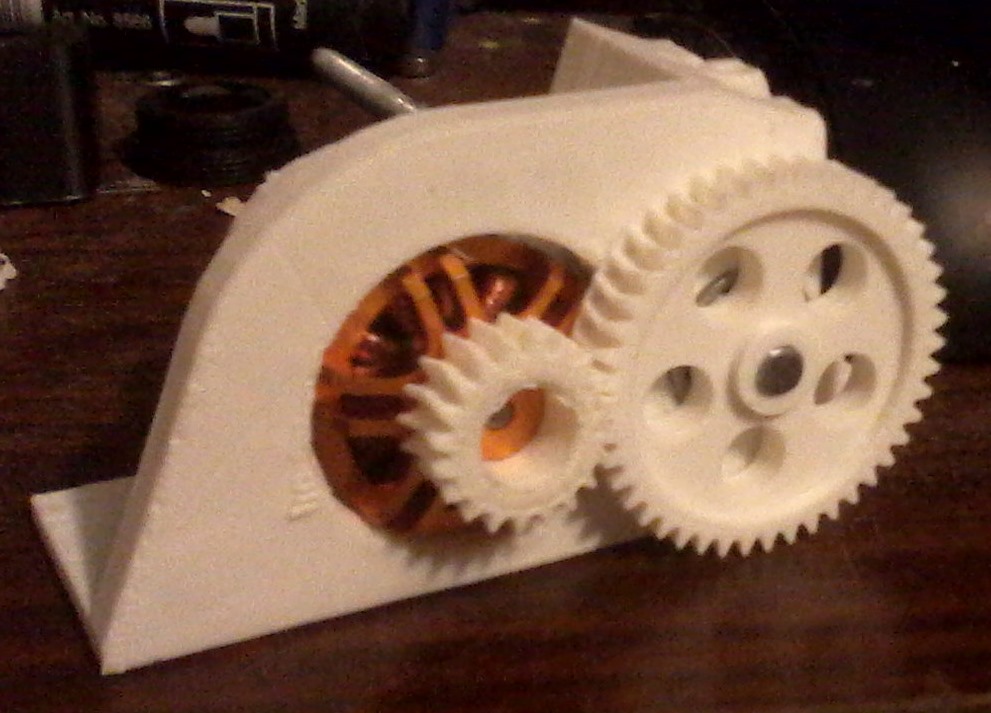

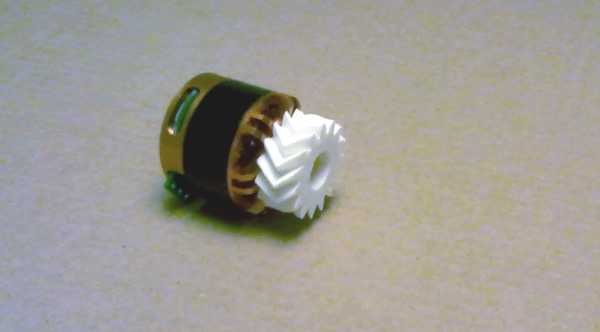

пожалуй шестерню можно сделать чуть чуть поменьше

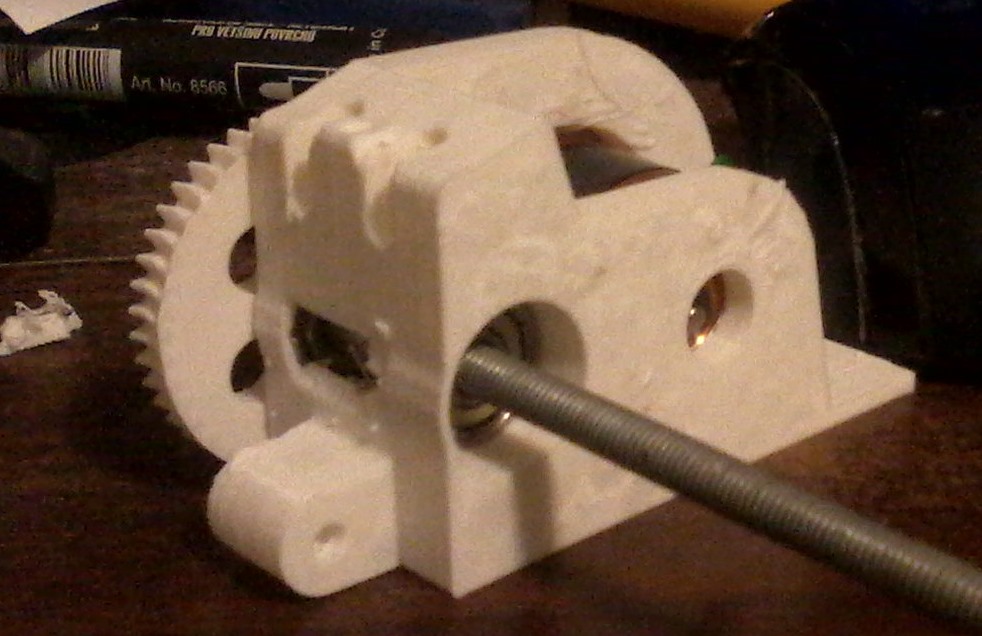

макет экструдера, пока без прижимной лапки.




надо драйвер паять аднака

чертовщина
поменял в экструдере шаговый мотор на другой точно такой же, из одной партии с одним названием
экструдер не печатает, стучит и пропускает шаги

проверяю сопротивление, у одного 2 ома у второго 1.8
ну как так?
нашёл ещё один, другого производителя но по паспорту с такими же параметрами, так там вобще 1.6

купил герметик медный автомобильный
принёс домой, распаковал, читаю аннотацию - цвет медный, странно подумал я и немного напрягся
читаю состав - оксид железа...

оказывается медный герметик по факту - железный.

круглые экранчики недорогие стали
https://www.aliexpress.com/item/1pcs-1- ... 98477.html

и вроде как библиотечка под ардуины для них есть
они на микре R61505W http://forum.arduino.cc/index.php?topic ... msg2524865
можно часики реально круглые замутить

Myp писал(а):круглые экранчики недорогие стали

Давно слежу за этой темой, нифига они не "недорогие". Более 1Круб стоят. Я понимаю бы, если за эту сумму продавали комплект: экран+разъём в дип. А ведь нет, голый кот в мешке с хрен подпаяешься к шлейфу...по этому по сей день, всякие там экраны от нокии так и актуальны.
