Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 сен 2014, 13:23

ну это просто пылесоса нету. с пылесосом всё будет чистенько)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Duhas » 01 окт 2014, 12:57

Мур, на сколько я вижу и помню у тебя оси - робот УРТК ). в моей версии этого робота у осей есть заметные люфты.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 01 окт 2014, 14:57

штатные пластмасски выбросил, вместо них стартерные втулки из спечённой бронзы CARGO 140670
правда когда я их брал в экзисте они по 40 рублей были, а щас уже больше 200...
далее узкий пропил ножовочкой и винтик для выборки люфта.
вот видно шляпку винта немного)


щас беда в консоли, гнётся туды сюды.
40 сантиметровая вертикальная ось закреплена к основанию двумя болтами.

Добавлено спустя 14 минут 43 секунды:
валы не калёные, просто железо, LM16UU не поставить, сожрётся моментально.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 04 окт 2014, 18:29

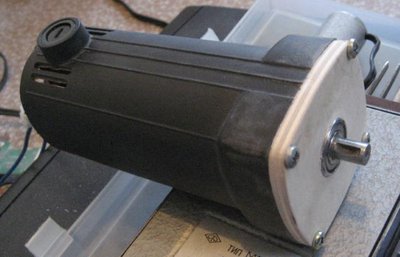

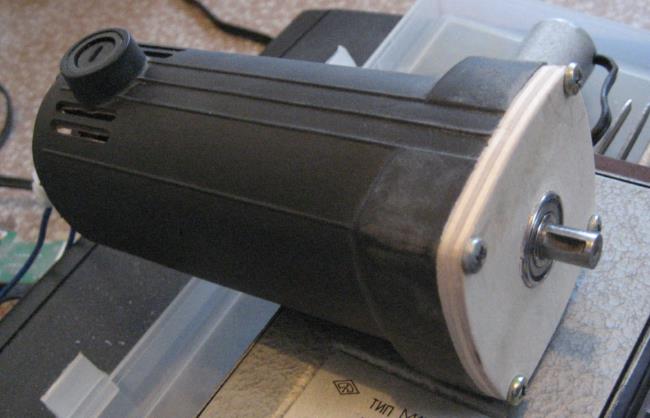

берём китайскую болгарку за 500 р.
выбрасываем ненужную часть, фрезеруем из фанеры на чпу нужную часть и собираем :)


к сожалению в процессе фрезеровки фреза налетела на шуруп который крепил заготовку
наружный контур доделывать пришлось лобзиком
и фреза сдохла :(

а китайские фрезы не пришли, прошло 45 дней, открыл диспут.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение avr123.nm.ru » 05 окт 2014, 11:01

ОКОЛО 50000 оборотов в мин.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 06 окт 2014, 10:54

ну да, типа того, быстрый.

мотор надеюсь будет крутить гибкий вал, особых нагрузок на подшипник не будет
надо сделать ещё второй слой фанерки для более надёжного крепления подшипа и обмазать фанерку эпоксидкой для прочности.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 15 окт 2014, 10:24

вобщем принимайте меня в 3Д
купил принтер, как ни странно макибокс приснопамятный :D
в один из последних дней пока работал форум, один человек предложил свой принтер с двумя бобинами PLA который ему не нужен за 6 т.р.

вчера разобрал, подпилил напильником то что не получилось у прошлого владельца, пересобрал, чутка оттюнинговал каретки.
(каретки коробчатой конструкции, "мяса" внутри нет, гнуться туда сюда, забил все полости холодной сваркой, стало жёстче)
попускал несколько пластиковых козявок. pla не липнет, будем изучать в чём дело =)
надо подбирать температуру и видимо положить стекло
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение TedBeer » 15 окт 2014, 19:42

Принимаем :)
Myp писал(а):попускал несколько пластиковых козявок. pla не липнет, будем изучать в чём дело =)
надо подбирать температуру и видимо положить стекло

Для pla - наклей малярный скотч и можно печатать на холодном столе. Только скотч не оставляй надолго наклеенным.
У меня этот год ушел на изучение иностранного и скотч наклеенный на стекло за это время так въелся, что удалить его не смог. Стекло сломалось раньше :)
На макибоксе я нормально печатал abs. Благо платформа в комплекте.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 15 окт 2014, 21:18

сам дурак, продавец сказал что в комплекте 2 бобины PLA, щас сунул пруток в ацетон, а он там начал растворяться :)
одна бобина PLA вторая ABS :)
ясен пень ABS у меня не захотел прилипать))

не могу выровнять стол в ноль, он держится так хлипко что пока пытаешься крутить винты регулировки стола стол перекашивается
начинаю печатать, skirt с одной стороны размазывается в ноль с другой стороны не достаёт, нажимаю пальцем стол и становится ровно наоборот.
пожалуй надо пластиковую опору стола прихватить холодной сваркой намертво к квадратной трубе.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 16 окт 2014, 11:12

приклеил, стало лучше.
на всё равно регулировать стол без снятия верхней крышки неудобно, пришлось взять отвёртку с гибким удлинителем.

я вобще удивляюсь как люди умудряются на нём печатать "из коробки"

Добавлено спустя 18 минут 56 секунд:
кручу руками винты, как-то на мой взгляд туго крутятся, но бегает при печати вроде ОК.
у меня на фрезере например винты в разы легче крутятся и шаговики стоят в 2 раза слабее.
но там гайка латунная с люфтом...

а тут конструкция такая что зажимает вал двумя пластмассками и это излишнее трение компенсируется мощностью мотора.
какой-то неправильный подход.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение TedBeer » 16 окт 2014, 11:59

Myp писал(а):на всё равно регулировать стол без снятия верхней крышки неудобно, пришлось взять отвёртку с гибким удлинителем.
я вобще удивляюсь как люди умудряются на нём печатать "из коробки"

Я не слышал про таких чтоб из коробки :) Кстати проверь правильно ли собран стол. Я помню при сборке в каком-то месте можно перепутать как пластмаски втыкать и потом это дело мешает. Когда нашел косяк отрегулировал легко.
Myp писал(а):а тут конструкция такая что зажимает вал двумя пластмассками и это излишнее трение компенсируется мощностью мотора.
какой-то неправильный подход.

Валы вообще-то свободно вращаются и нигде кроме переходника на вал мотора не зажаты. Это видимо ты в попытке сделать конструкцию жесткой зажал их.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 16 окт 2014, 13:33

может я не про то говорю..

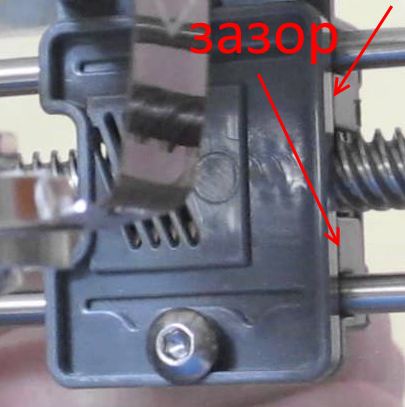

вот эта фигулина из 2х деталей, основание с двумя направляющими + крышечка на двух винтах.
если закрутить 2 винта крышки до упора то ходовой винт пальцами фиг провернёшь
если крышку ослабить, чтоб ходовой винт легко крутился, тогда вся конструкция болтается на направляющих.

между крышкой и основанием должен быть видимый зазор чтоб оно хоть как-то работало.
закручивая винты ищу некий компромисс между зажиманием ходового винта и болтанием на валах.

хочу кусочек фторопласта подложить под направляющие, чтоб и направляющие не болтались и винт не клинил.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение TedBeer » 16 окт 2014, 13:38

Да, надо найти подходящее положение и обязательно нафигачить смазки.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 16 окт 2014, 13:46

инструкции, драйвера и т.п. сдохли вместе с форумом и офсайтом)) по памяти.
я драйвера то еле нашёл. по vid pid гугл вобще ничего не находит

Добавлено спустя 3 минуты 58 секунд:
направляющие все шершавые матовые, надо бы полирнуть их в дрели с пастой гои, до зеркала.
по ним всё скользит явно плохо
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 17 окт 2014, 10:01

отполировал 2 вала пастой ГОИ до зеркала :)
ощутимо легче скользит.
заодно купил смазки специальной, мелкодисперный порошок фторопласта на базе силиконового масла.
будет вобще огонь =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
