Дисплей и светодиоды закрыл темным акрилом.



Вырезал и отдал в покраску еще несколько деталей.

Привод для цилиндра.



Сам цилиндр.
Внутри - два подвижных контакта, привод - шаговый движок от каретки CD-ROMа.
Задняя стенка без изысков.



В окончательном варианте девайс будет выглядеть так :



Полное видео обезвреживания не снимал, есть только финальная минута, если у игрока ничего не получилось :(((

стремно с такой штукой ща по улице ходить

Как ужасно красиво! И это не просто бомба, это человек-бомба. Вызывает восхищение, а должно страх и отвращение...Вообщем,для веселья надо шариков красных и розовых, жёлтых в "тушку" и сервопривод с иголочками - чтоб и громко и с "брызгами".
Может я и ошибаюсь...в замысле.

Да никто с ней по улице не ходит. Провели квест - убрали в коробку, уехали. Всё.
Кстати, на мероприятии (Арт-Пикнике) было много милиции. Подходили, интересовались.
Поскольку бородатых и косноязычных там не было, никто никого на землю не валил, саперов не вызывал, водяной пушкой не расстреливал.

Я немного разгреб работы на заказ и вернулся к хоббийным проектам.
"Черная мамба", продолжение.

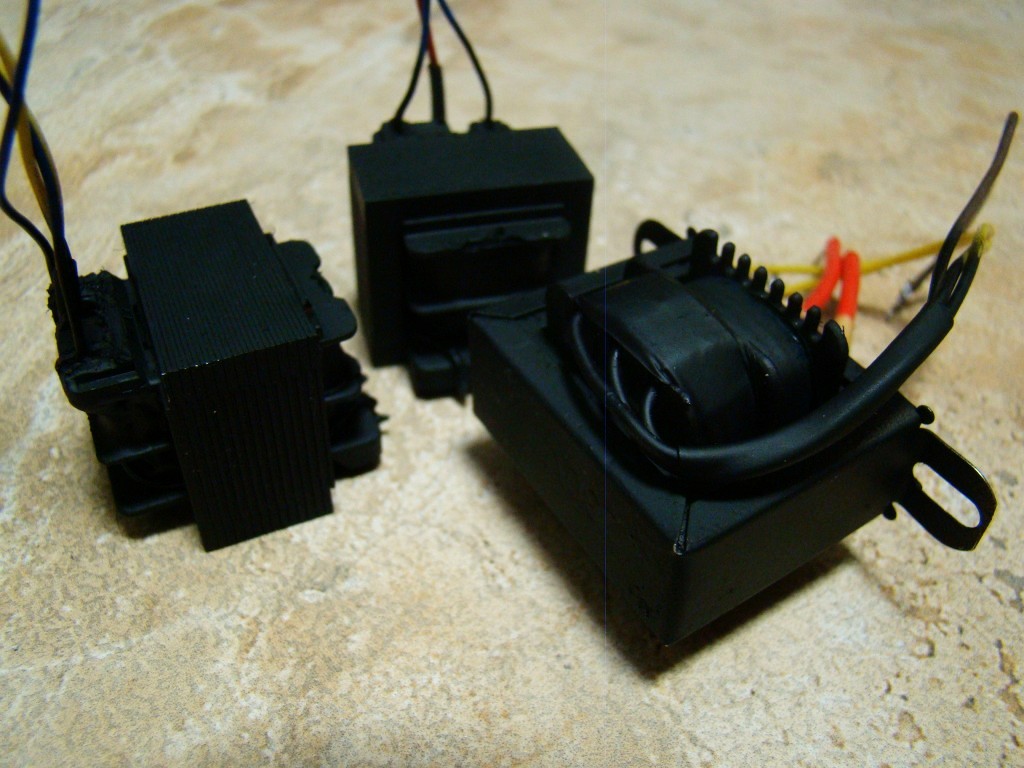

Питание будет ТРЕХ-трансформаторным.
Можно было сделать "классику" на MC34063, но захотелось утилизировать скопившиеся маленькие трансы. Они на 110вольт, перематывать их нет желания, а вот с последовательно соединенными первичками они работают отлично.

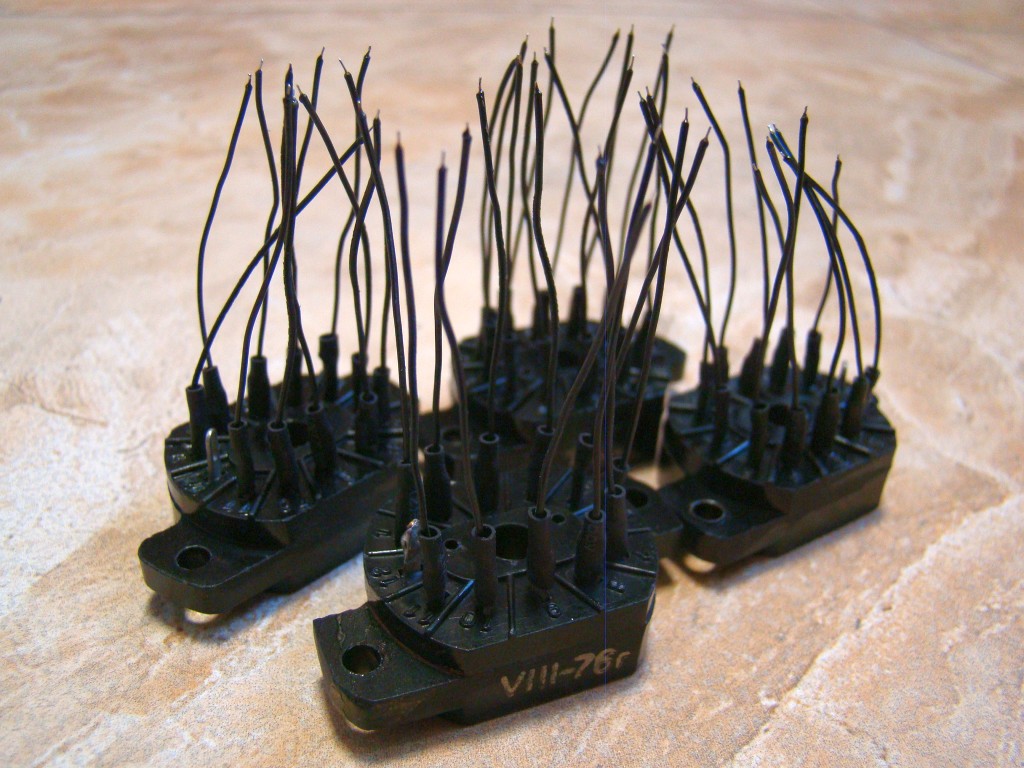

Индикация будет статическая, плата с ламповыми панельками соединяется проводами, всего их 4х12=48 штук.

Первый запуск.

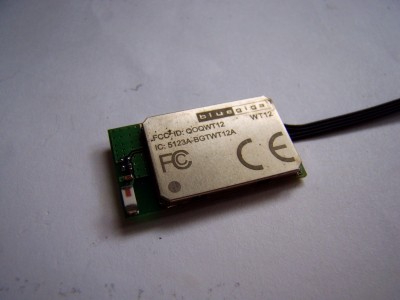

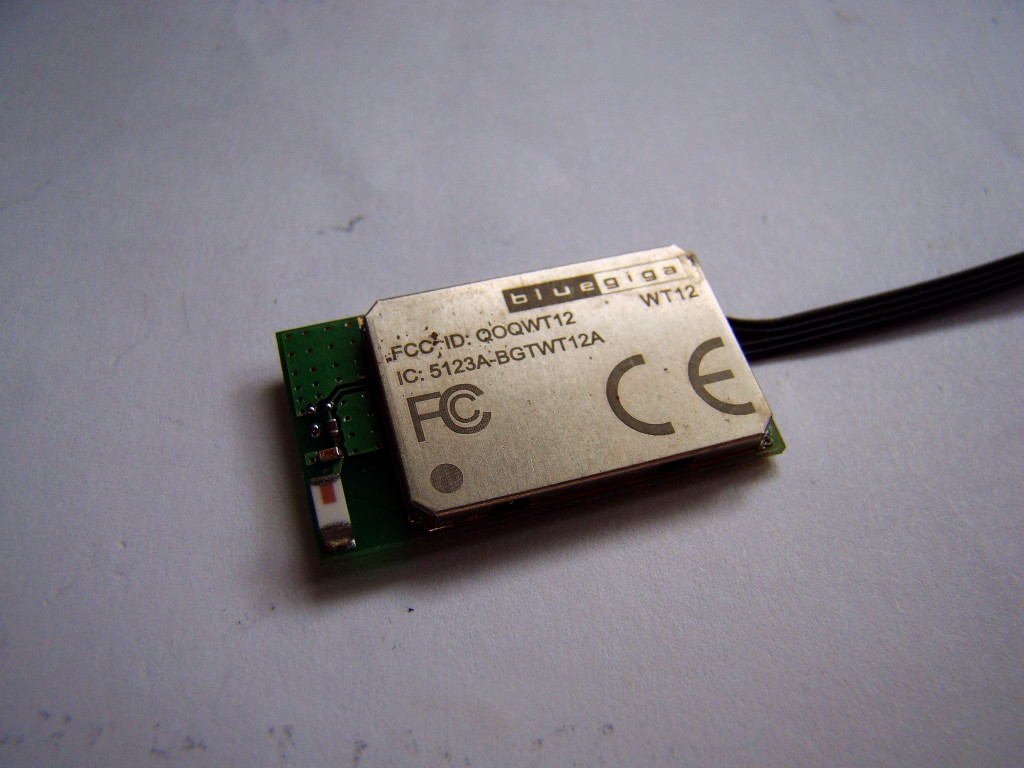

ВТ-модуль.
Заказывал его лет 10 назад, по какой-то запредельной цене, да так и не использовал нигде.

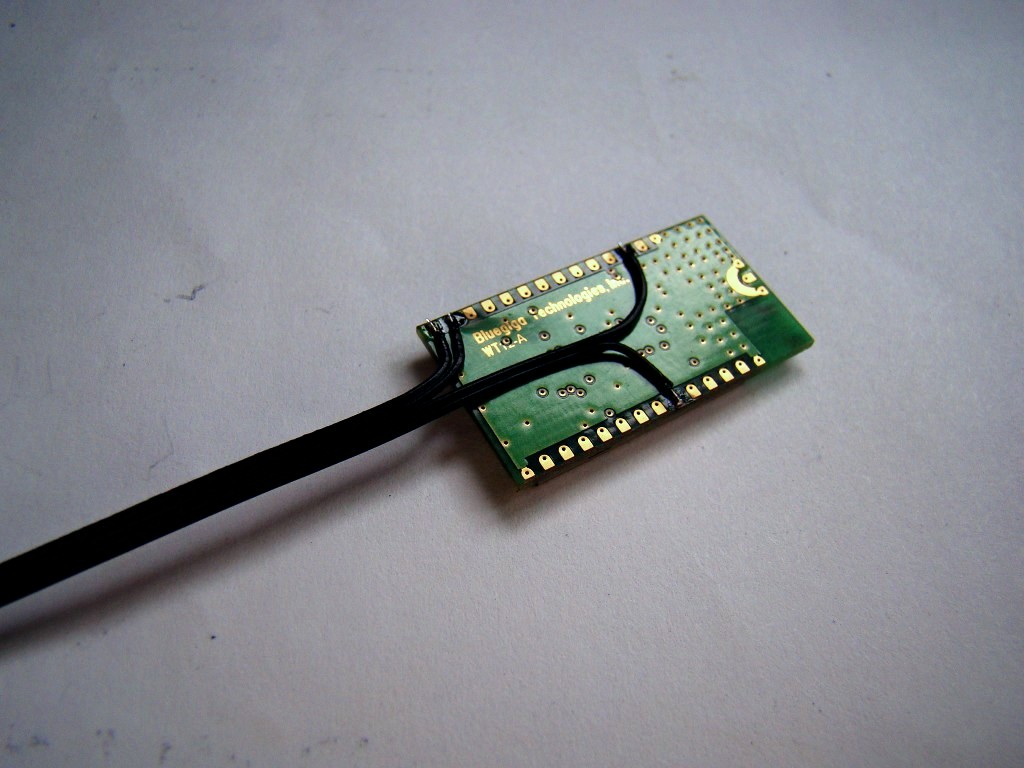

А всего-то надо было припаять 4 проводка...



Используется для синхронизации с часами на компьютере, который, в свою очередь, берет время с NTP-сервера.
Но это, скорее, для перфекционистов, а для тех, кто попроще, будет кнопка для установки времени.
Перегружать часы еще какими-то функциями не буду, на практике день/месяц/год или температура за окном на 4-х разрядном табло - все это от лукавого.

Но ВТ-модуль дает еще одну плюшку, приглянувшуюся именно компьтерщикам - с ним часы превращаются во внешний дисплей, на который можно вывести какие-либо параметры самого ПК : загрузку CPU/GPU/памяти, температуры, питающие напряжения и еще около 50 параметров (разумеется, поодиночке и в пределах 4-х разрядов) - все это позволяет сделать AIDA64. Сами дисплеи можно каскадировать.

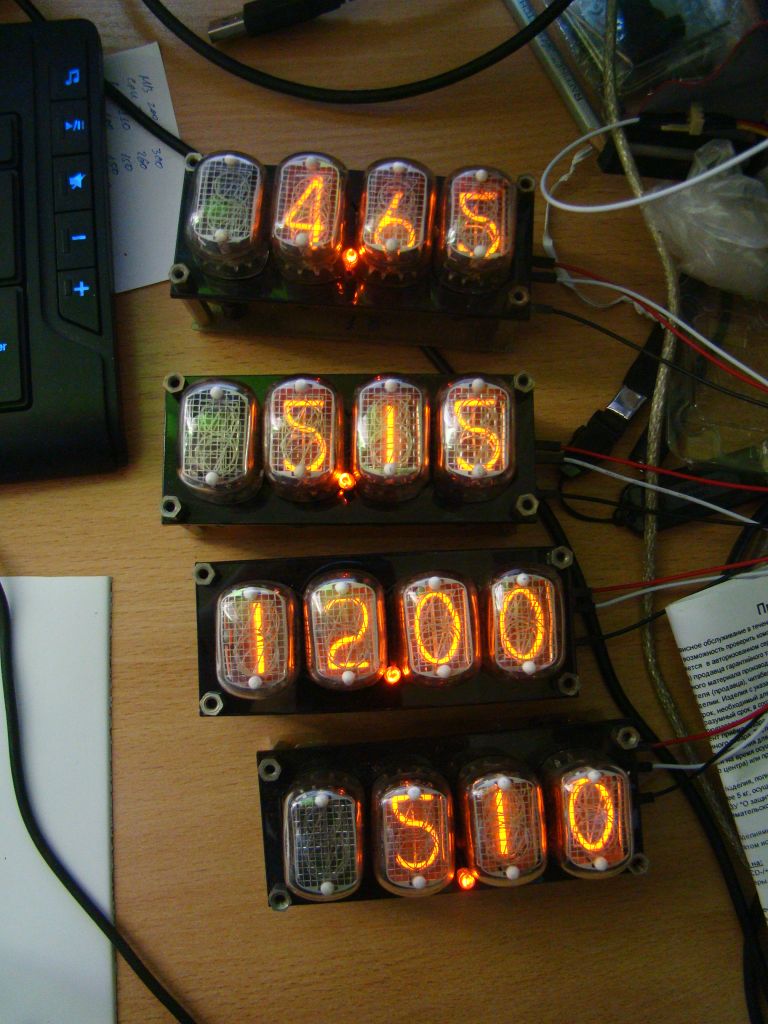

Лет 5 назад это выглядело так, тогда они "затачивались" под установку в стандартный отсек 5,25" и подключались через USB.

если на улице и по близости нет глушилок и прочих прелестей, ещё можно копеечный гнсс приёмник брать.

Да ну, нет смысла.
Сейчас ВТ-модули на али опустились в цене до абсолютно вменяемого уровня.
Тогда (10 лет назад) я про али вообще не знал, да и ebay был в диковину.
Брал, что давали тогдашние местного разлива "интеграторы". Сейчас они всё еще спамят на email, но покупать что-либо у них никакого желания не осталось.

не именно за эту штуку, а может когда-то будет удобней один раз ввести тем или иным способом часовой пояс, а само время что бы со спутника брало. трешевенькие модули же тоже иногда с очень забавным ценником продают.

Да, в хозяйстве есть GPS-модули, даже с BT на борту, но я сознательно занялся именно "интеграцией с ПК" - это по-любому дает больше возможностей. Да и сам по себе DS3231 - достаточно точный и может очень долго обходиться без какой-либо коррекции.

яж не против. если не нужно будет ленивая синхронизация часов, так тот же вариант ble со встроенным мк вполне чудный вариант - сразу канал связи, микроконтроллер, места не много занимает и ещё ряд иногда полезных плюшек (датчик температуры, меш сеть, измерение расстояния +- лапоть,...). а бле уже очень часто в смартфонах есть. для компьютера тем более не проблема - мелкие двухрежимные блютузы ещё несколько лет назад стоили вполне вменяемо. с вайфаем +- аналогично.
кстати. если китавайский модуль часов брал, проверь на всякий схему. в модулях с ds1307 китайцы очень часто схему делали для аккумулятора, а не для батарейки - допиливалось элементарно, но сам прикол как-то немного непонятен, особенно учитывая как китайцы иногда любят батарейки пихать в устройства, которые очень быстро высаживают пачку батареек, а тут малопотребляющие часики и они схему для аккумулятора сделали.
