Re: ilalexey

Сообщение setar » 16 сен 2019, 18:51

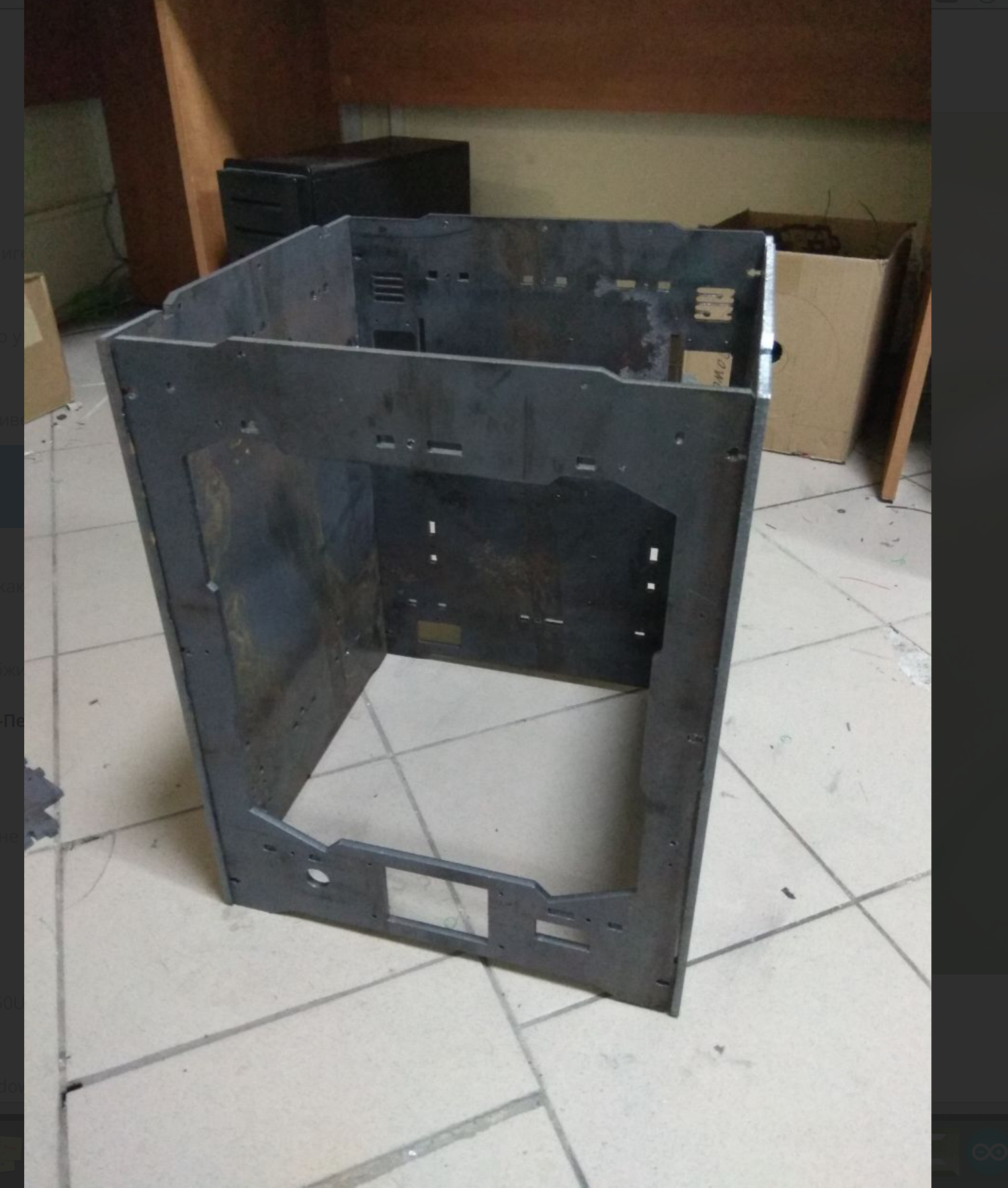

ну, тогда можно и так - сталь 6 мм
(скриншот из телеграмм канала Zbolt)
Вложения
Снимок экрана 2019-09-16 в 17.28.28.png
Аватара пользователя
setar
Site Admin

Сообщения: 10580
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: ilalexey

Сообщение ilalexey » 24 сен 2019, 20:34

setar писал(а):ну, тогда можно и так - сталь 6 мм

За такой вариант я двумя руками "за". Но есть много лишних телодвижений при изготовлении:
. порезать в домашних условиях никак.
. подготовить метал после резки под покраску
. покраска.
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ilalexey » 30 сен 2019, 17:29

:shock:
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Madf » 30 сен 2019, 19:36

Честно не совсем понятно, зачем это всё. Красиво - да и только.
Madf

Сообщения: 3194
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ilalexey

Сообщение ilalexey » 01 окт 2019, 18:00

А я слюной поперхнулся. У меня все полки увешаны бп_шками на все случаи жизни. Нету стационара маленького.
Для меня такой вариант вполне может быть панацеей.
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Madf » 01 окт 2019, 18:07

Получается надо всего два: стационарник/лабороторный (они сейчас всё равно небольших размеров) и можно вот такой переносной (но он же слабый, нафиг надо, трахаться с батарейкой внешней).
Madf

Сообщения: 3194
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ilalexey

Сообщение ilalexey » 01 окт 2019, 18:13

Madf писал(а):но он же слабый

Мне с головой хватит. Для безделушек норм. Для сварки у меня агрегат есть.
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ilalexey » 29 ноя 2019, 23:38

ilalexey писал(а):Для сварки у меня агрегат есть.

А есть ли? Попался ролик вдруг(сварка у меня "кентавр спав 225сд"):

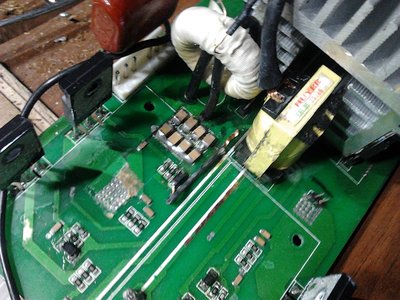

Распотрошил, а там.. По мимо того, что проблема та же, ещё и куча плюшек. В магазине ремонтный втюхали оказывается. Провода порезаны и термоусадка кругом.
Ремонт похабный. Куча соплей с каплями припоя кругом. Дорожки, которые чинили, висят.
Вложения
2019-11-29 21.23.59.jpg
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Madf » 30 ноя 2019, 14:11

Жуть, но во-первых значит у них дешевый паяльник и во-вторых, силовые цепи сложно порой нормально прогреть. Такие штуки надо паять частично с подогревом.
Madf

Сообщения: 3194
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ilalexey

Сообщение ilalexey » 30 ноя 2019, 14:34

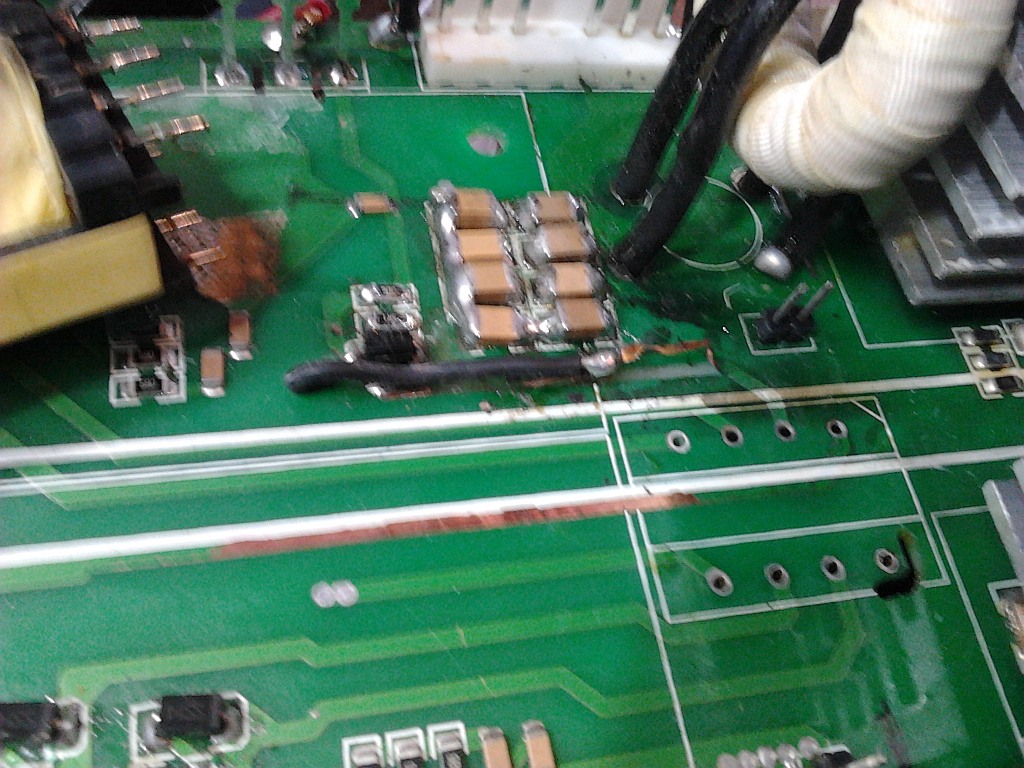

То, что висит, это дорожка управления транзюком(прямо по центру фото). Она тонкая.
Вложения
2019-12-01 14.01.41.jpg
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ilalexey » 01 дек 2019, 22:03

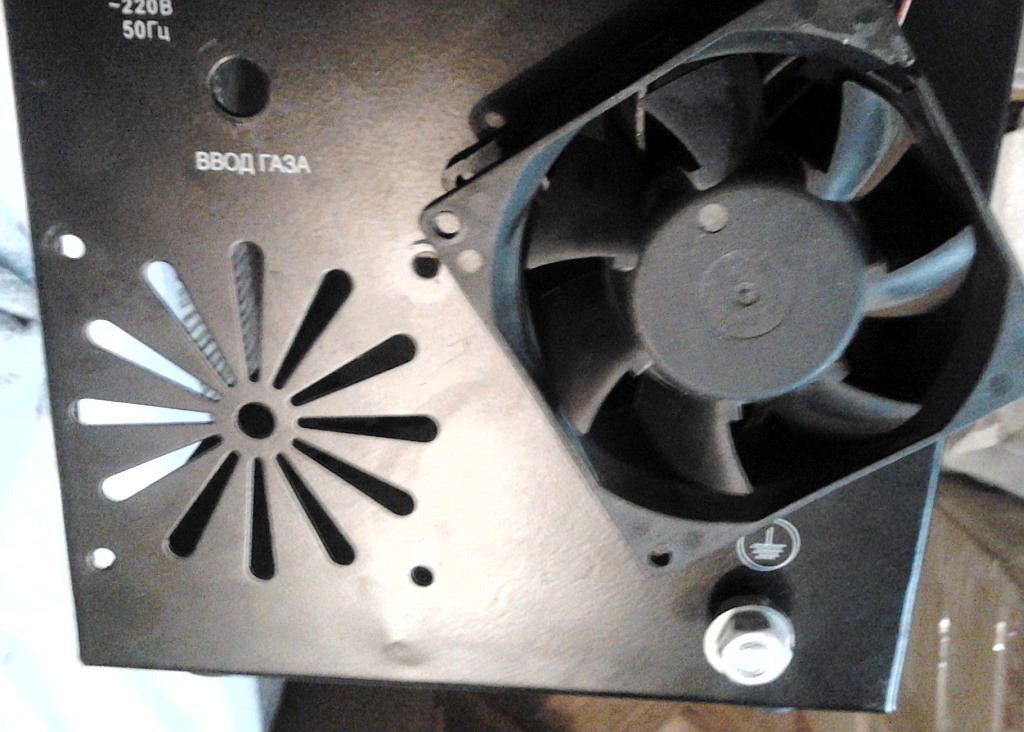

А ещё отверстия для вентилятора никакие. Свист при работе адский.
Вложения
2019-12-01 20.00.49.jpg
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Madf » 02 дек 2019, 12:33

Зато слышно, что работает куллер. :)
Madf

Сообщения: 3194
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ilalexey

Сообщение ilalexey » 03 дек 2019, 21:13

Чёта гугль наверно сломался. Схем найти не могу, а мне это помогло бы - я ведь не крутой электронщик.
Чудо мастер перепаял всю силовую часть, а что было - хз.
Все с такими аппаратами на протяжку жалуются. Действительно что-то есть. То нормально, то глючит. Если я правильно подумал(ещё по дорожкам не ходил), то виновато кольцо с обмоткой, которое болтается(мягко сказано) на двух проводах, торчащих из платы.
Такую тему увидел:
Код: Выделить всёРазвернуть
https://weld.in.ua/forum/showthread.php/4162-Помогите-схемой-полуавтомата-КЕНТАВР-СПАВ-250-СДС-Форсаж.-Малая-скорость-подачи-проволоки.

А ещё такой ролик надыбал:

По моему, это тоже самое, только матюкается уже по другому. Корпус один в один с этой линейкой кентавра.
Платы подписаны типа "shenyuan nbc200"
Добавлено спустя 22 минуты 32 секунды:
во:
Последний раз редактировалось ilalexey 03 дек 2019, 23:30, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Dmitry__ » 03 дек 2019, 22:55

ilalexey писал(а):Если я правильно подумал(ещё по дорожкам не ходил), то виновато кольцо с обмоткой, которое болтается


Ну это токовый датчик (трансформаторный), вряд ли из-за него. Тем более он никак на протяжку не влияет...
https://meanders.ru/chto-takoe-transfor ... hemy.shtml
Аватара пользователя
Dmitry__

Сообщения: 7920
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ilalexey

Сообщение ilalexey » 03 дек 2019, 23:02

вот и я о том же:
То есть скорость подачи регулировалась в широком диапазоне в том случае, когда аппарат "видел" ток.
Аватара пользователя
ilalexey

Сообщения: 3075
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
