Джойстик прикрутить бы

В будующем можно и джостик прилепить;)
Пока интересует работа с датчиками(жду посылки) и беспроводная связь (думаю над этим).

Приехали УЗ дальномеры. Осталось дождаться платформы и можно уже потихоньку собирать свой проект))

Проверка датчиков:

Код: Выделить всё • Развернуть

#define Trig 9
#define Echo 8
#define LED 2

unsigned int impulse=0;
unsigned int distance=0;

void setup()
{
  pinMode(Trig, OUTPUT);
  pinMode(Echo, INPUT);
  pinMode(LED, OUTPUT);
}

void loop()
{
  digitalWrite(Trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(Trig, LOW);
  impulse=pulseIn(Echo, HIGH);
  distance=impulse/58;
  if (distance<15)
  {
    digitalWrite(LED, HIGH);
  }
  else
  {
    digitalWrite(LED, LOW);
  }
  delay(100);
}

А почему выбор упал именно на HC-SR04? Я его брал, потому что почти везде используется, а ты чем руководствовался при выборе?

Jedi Kriks писал(а):А почему выбор упал именно на HC-SR04? Я его брал, потому что почти везде используется, а ты чем руководствовался при выборе?

Самый распространённый УЗ дальномер. Плюс, как ты правильно сказал, почти везде используется.

Если ты еще не натыкался, поделюсь наблюдением: иногда HC-SR04 возвращает не то значение. Например я расчистил перед ним пространство и спустя секунд тридцать после запуска он мне вернул расстояние в 7 сантиметров. Аналогично на дистанциях 50-80 сантиметров. На дистанциях меньше 50 сантиметров багов не обнаружил.

Jedi Kriks писал(а):Если ты еще не натыкался, поделюсь наблюдением: иногда HC-SR04 возвращает не то значение. Например я расчистил перед ним пространство и спустя секунд тридцать после запуска он мне вернул расстояние в 7 сантиметров. Аналогично на дистанциях 50-80 сантиметров. На дистанциях меньше 50 сантиметров багов не обнаружил.

Не сталкивался с таким. Если что - буду знать.

Столкнулся с проблемой. Купил Bluetooth модуль HC-05. Решил потестировать, а он не пашет

Вот скетч

Код: Выделить всё • Развернуть

char incomingByte;  // входящие данные
int  LED = 12;      // LED подключен к 12 пину

void setup() {
  Serial.begin(9600); // инициализация порта
  pinMode(LED, OUTPUT);
  Serial.println("Press 1 to LED ON or 0 to LED OFF...");
}

void loop() {
  if (Serial.available() > 0) {  //если пришли данные
    incomingByte = Serial.read(); // считываем байт
    if(incomingByte == '0') {
       digitalWrite(LED, LOW);  // если 1, то выключаем LED
       Serial.println("LED OFF. Press 1 to LED ON!");  // и выводим обратно сообщение
    }
    if(incomingByte == '1') {
       digitalWrite(LED, HIGH); // если 0, то включаем LED
       Serial.println("LED ON. Press 0 to LED OFF!");
    }
  }
}

Модуль подключил, открыл Блютуз териминал, посылаю "1" или "0". Никакой реакции. Кто знает в чём может быть проблема?

ЕМНИП скорость hc05 по умолчанию - 38400

elmot писал(а):ЕМНИП скорость hc05 по умолчанию - 38400

Пробовал и на 9600 и на 38400, не помогает. Такая же проблема.

он точно 05, а не 06?

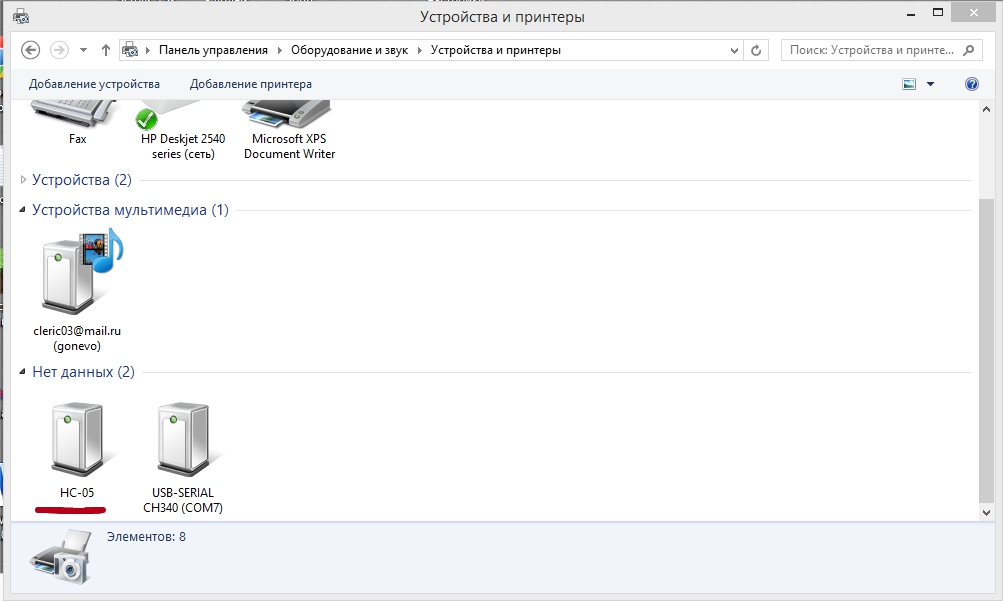

Системиой определяется как HC-05

Это как?

Долго же я не заглядывал в эту тему))
Elmot, вот так


Есть подозрение, что это как-то связано с тем что я по неосторожности залил скетч в ардуино при подключенном модуле. Есть возможность всё исправить?

А пока я пытаюсь разобраться с IR сигналами. Купил TSOP2238 приёмник и IR LED.
Получилось:
-Считать сигнал c пульта

Received NEC: 2FD48B7
Pressed, sending
Sent NEC 2FD48B7
Released

Не получилось:
-Заставить светодиод передавать сигнал(светодиод рабочий)

Может я чего-то не того написал в коде?

Код: Выделить всё • Развернуть

#include <IRremote.h>
IRsend irsend;
void setup()
{
 Serial.begin(9600);
 irsend.enableIROut(38);
}
void loop()
{
 irsend.sendNEC(0x2FD48B7,32);
 delay(5000);
}
