Re: mVit - Мои проекты.
mVit » 01 авг 2012, 21:46

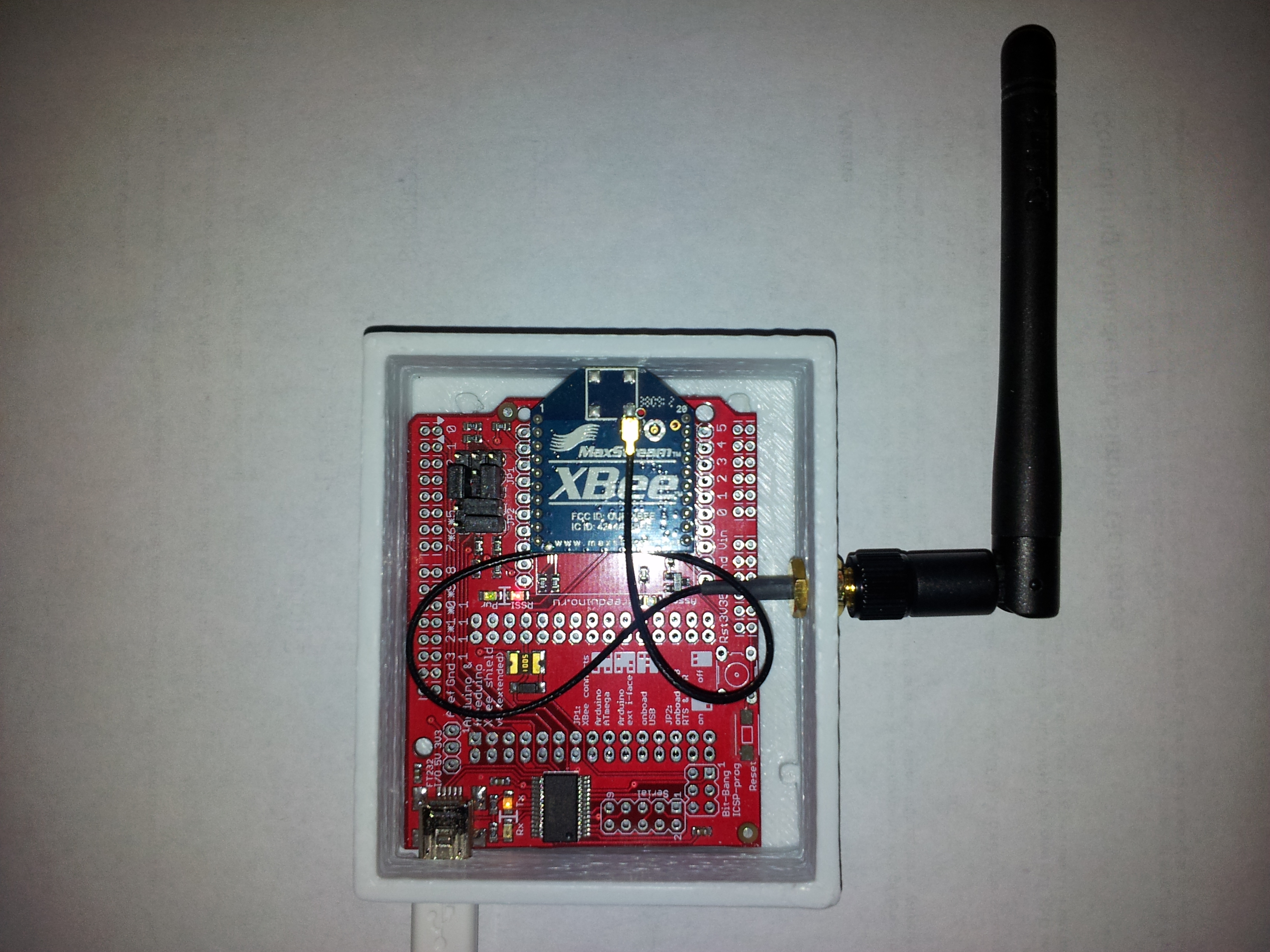

распечатал на 3D принтенре корпус для наземной станции телеметрии:
- Вложения
-
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
Re: mVit - Мои проекты.
avr123.nm.ru » 08 авг 2012, 09:35
на лучах они лучше обдуваются.mVit писал(а):1. регули решил не ставить в лучи, спрятал в центре;
Читайте !
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: mVit - Мои проекты.
mVit » 08 авг 2012, 10:45
на лучах они лучше обдуваются.
ну здесь много споров: что лучше длинные провода от мотора к регулю или от регуля к аккумулятору.
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: mVit - Мои проекты.
yozik0ff » 08 авг 2012, 11:20
mVit писал(а):на лучах они лучше обдуваются.
ну здесь много споров: что лучше длинные провода от мотора к регулю или от регуля к аккумулятору.
Ну у меня большой опыт работы с безколлекторными моторами.
И с уверенностью могу сказать, что провода между регулем и мотором нужно делать как можно меньше.
Ибо регуль, как правило, положение ротора определят по индуктивности обмоток. И соответственно длинные провода вносят нехилые помехи при определении положения ротора, что приводит к меньшему КПД двигателя. Двигатель может плохо раскручиваться с такими характерными подергиваниями. Конечно, это относится к моторам которые не оснащены сенсорами положения ротора.
Провод между регулем и аккумулятором влияет скорей не длина, а его сечение. Возьми провод потолше и будет все хоршо.
-
yozik0ff - Сообщения: 440
- Зарегистрирован: 28 авг 2005, 08:30
- Откуда: деревня - Тюмения
- прог. языки: с++
Re: mVit - Мои проекты.
Duhas » 08 авг 2012, 15:39
не только длина, но и индуктивность.. хотя ответ не меняется, лучше ближе к движку...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: mVit - Мои проекты.
mVit » 09 авг 2012, 21:14

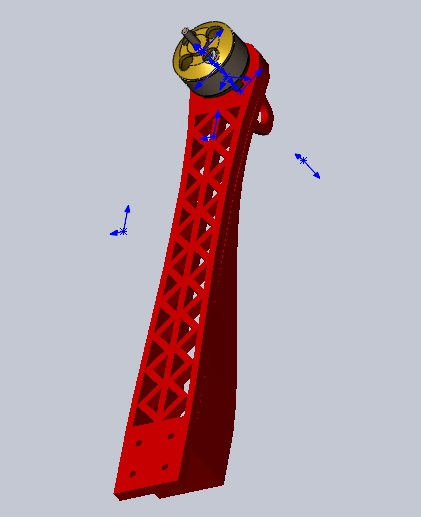

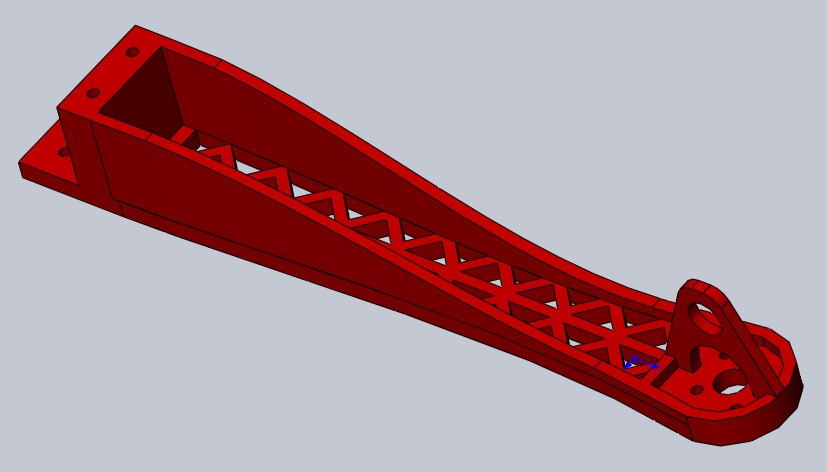

Нужно что-то свое рисовать, а то *.stm файлы не редактируются. пока нарисовал вариант луча квадрокоптера для изготовления на 3D принтере.
Добавлено спустя 1 минуту 40 секунд:

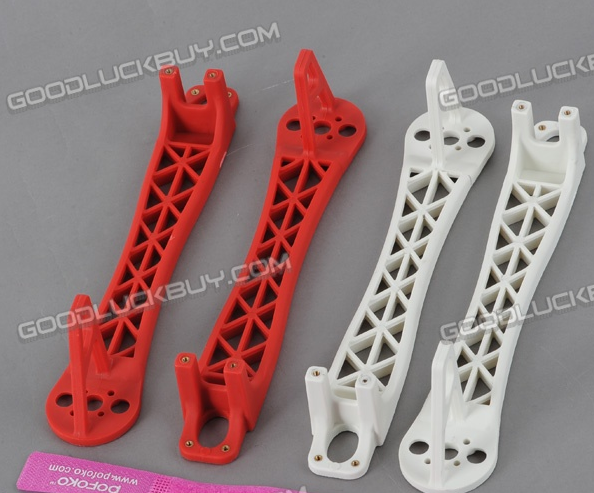

китайский оригинал...
Добавлено спустя 1 минуту 40 секунд:
китайский оригинал...- Вложения
-
-
- arm-2.JPG (18.69 КиБ) Просмотров: 3080
-
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
Re: mVit - Мои проекты.
mVit » 10 авг 2012, 21:53

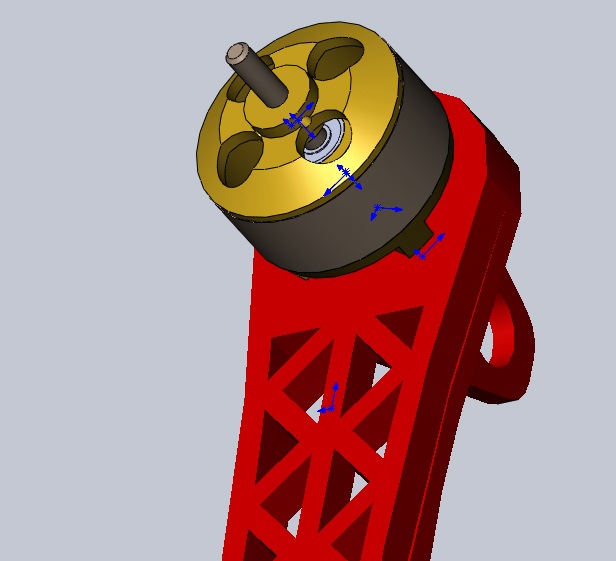

продолжаем дальше:
Добавлено спустя 2 часа 43 минуты 58 секунд:

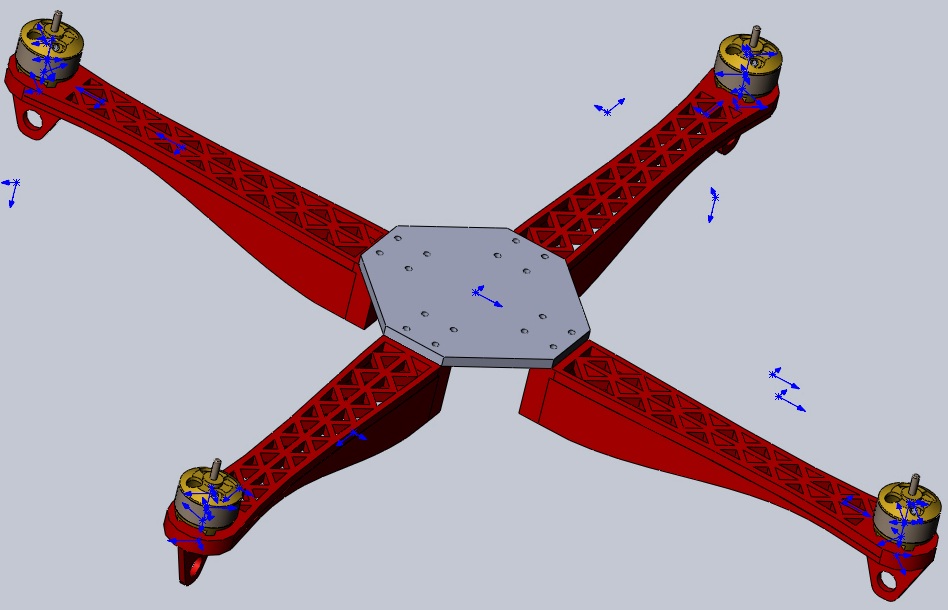

четыре луча вместе:
Добавлено спустя 2 часа 43 минуты 58 секунд:
четыре луча вместе:
- Вложения
-
-
-
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
Re: mVit - Мои проекты.
mVit » 12 авг 2012, 15:58

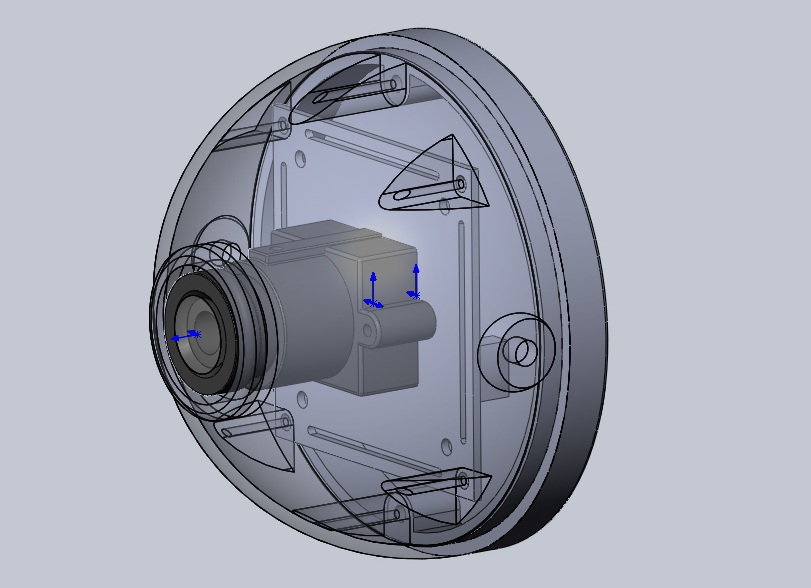

первый вариант рамы нарисован. надо теперь нарисовать узел позиционирования видеокамеры:
- Вложения
-
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
Re: mVit - Мои проекты.
mVit » 13 авг 2012, 21:13

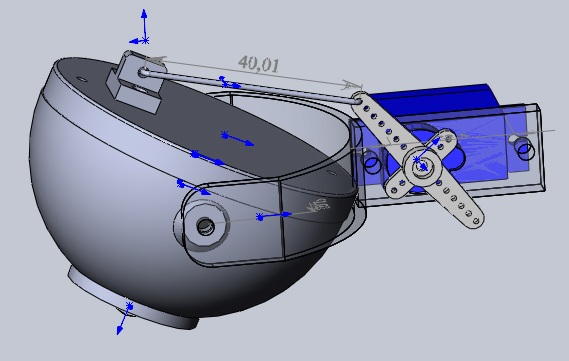

прикрутил серву на одной оси:
Добавлено спустя 49 минут 13 секунд:
анимация
Добавлено спустя 49 минут 13 секунд:
анимация
- Вложения
-
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
Re: mVit - Мои проекты.
mVit » 15 авг 2012, 00:37

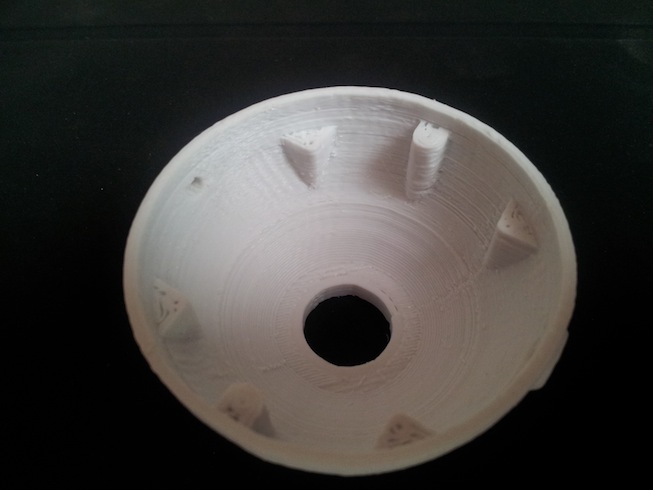

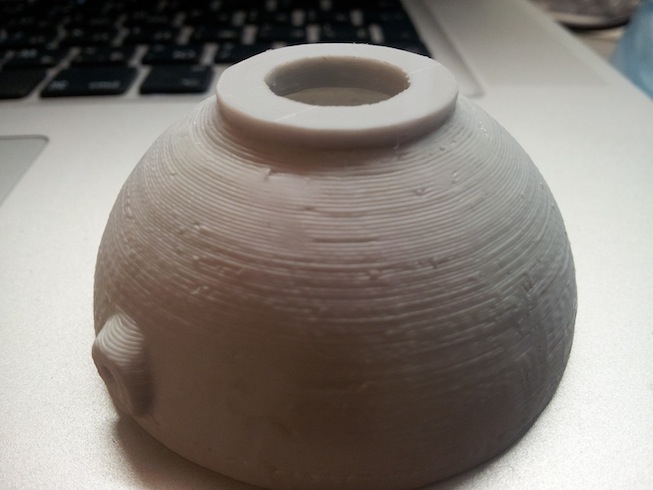

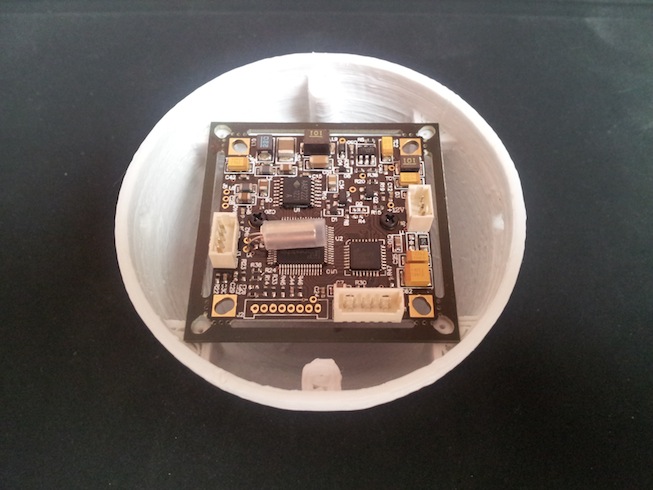

распечатал на 3D принтере корпус камеры:
- Вложения
-

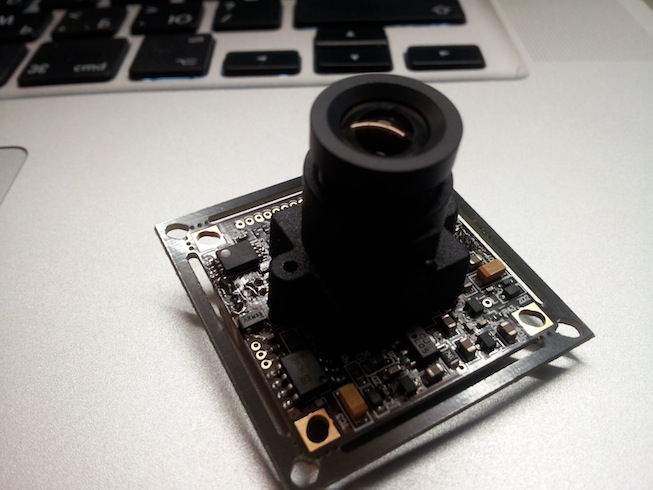

- 1/3 SONY SUPER HAD CCD 600TVL POWER DC12V Lens 3.6mm System:PAL
-
-
-
Последний раз редактировалось mVit 15 авг 2012, 00:44, всего редактировалось 1 раз.
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
Re: mVit - Мои проекты.
avr123.nm.ru » 15 авг 2012, 00:40
ЗАВИДУЮ!!!!!!!!!!!!!!!mVit писал(а):распечатал на 3D принтере
Читайте !
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
-
Nesenin - Сообщения: 1341
- Зарегистрирован: 26 янв 2012, 03:59
- Откуда: Казань
- прог. языки: LabVIEW
- ФИО: Никита Есенин
- mVit
- Сообщения: 211
- Зарегистрирован: 10 окт 2005, 18:17
- Откуда: Крайний Север->Самара->Спб
- прог. языки: C
Re: mVit - Мои проекты.
Nesenin » 15 авг 2012, 02:35
обычно на дешевых камерах с питанием 12V вешают стабилизатор напряжения 5V линейный, которые не кисло так может разогреваться (как и другие компоненты). По этой причине камеры для видео наблюдения (из той же серии - питание 12V + линейный стабилизатор 5V)засовывают в металлические корпусы (а не пластиковые).пример
Камеры для FPV рассчитаны на некий обдув.
Камеры для FPV рассчитаны на некий обдув.
-
Nesenin - Сообщения: 1341
- Зарегистрирован: 26 янв 2012, 03:59
- Откуда: Казань
- прог. языки: LabVIEW
- ФИО: Никита Есенин
