Вольтметром

alexeygolubev писал(а):как мне блок питания с круглым штекером подключить к клеммнику? наверное, нужно штекер отрезать? а как узнать, какой из двух проводов плюсовой и минусовой?

Во-первых нарисованно на првовде, во-вторых это стандартный разъем, распиновка есть в нете.

alexeygolubev писал(а):а как узнать, какой из двух проводов плюсовой и минусовой?

У вас диод на входе. Подключайте как угодно - когда светик загорится значит + к + подключили.

Если в обоих вариантах подключения светик горит - значит переменный ток от адаптера идет.

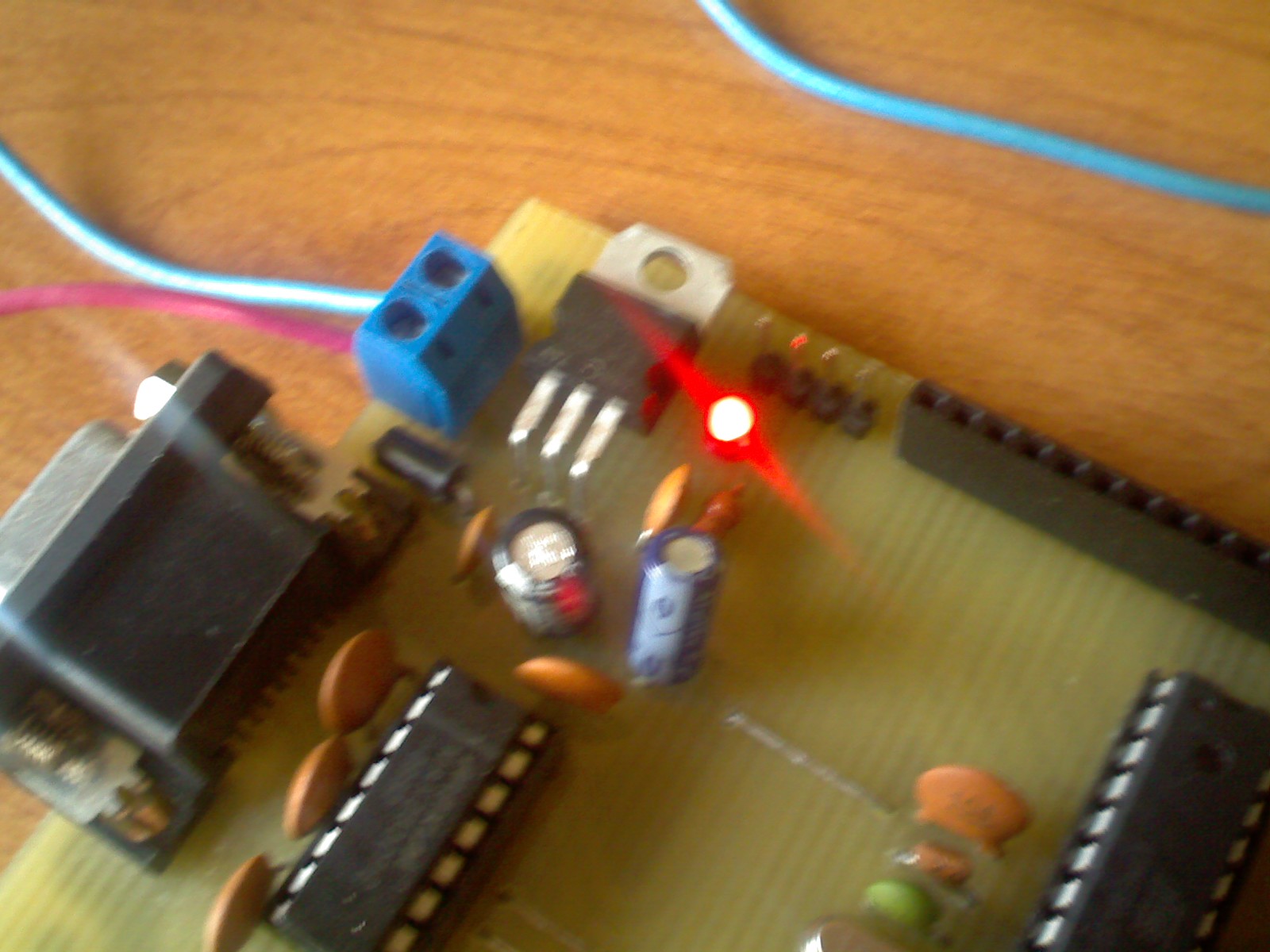

Есть контакт

Свят, свят ...

Всем доброго дня!
Вот читал читал множество блогов и форумов и решился сделать свой Arduino.

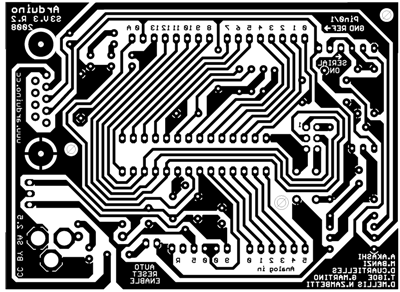

Собирать решил вот это чудо http://mk90.blogspot.com/2009/11/arduino-severino.html
Завтра пойду на радиорынок закупать все необходимое:)
Нет только программатора, надеюсь разберусь с com портом и попробую залить bootloader.
Сейчас довольствуюсь ISIS PROTEUS по этому краткому руководству http://robocraft.ru/blog/arduino/114.html (вроде все получается)
Сразу открою планы на будущее:
Имеется RC танк, кетай (2 моторчика, по одному на гусеницу, 2 моторчика на башню и орудие) Хочу повешать его на Arduino, сделать для начала объезд препятствий, ну и что в голову придет.
Сразу хочу купить фотоэлементы для сенсорики.
Есть сразу пара вопросов:
1. Стоит ли начинать, если я не занимался электроникой?
2. Стоит ли делать именно этот duino, может есть другие схемы для самостоятельного изготовления, совершеннее и современнее?
3. Как присоеденить двигатели? Я так понял нужен какой-то шилд, можно ли его самому сделать?
3. Какие брать фотоэлементы для определения препятствий/езды по полосе?
4. Что еще нужно учесть и знать?

Сразу хочу оговорить, покупать и заказывать готовые платы я не хочу, интерес именно собрать самому плату и на ней уже дальше работать, естесственно покупаю все элементы в двойном количестве, думаю понятно почему:)

двойное количество эт правильно =)

1. стоит конечно
2. любой, есть разные но для начала пожалуй равно)
3. можно купить шильд, можно сделать самому драйвер двигателей, как угодно.
3. ИнфраКрасный светодиод и ИнфраКрасный фототранзистор самый простой вариант. для дуни есть примеры подключени и работы.
4. дофига всего, дальше видно будет =) бери сразу "большой" микроконтроллер, 168 или 328P

Спасибо за ответы)
Я нацелился на 168й, уже нашел его в ближайшем магазине!
Будут ли трудности у меня с прошивкой бута?
И есть ли где-нибудь схемы драйвера двигателя для самостоятельной сборки? (не хочу заказывать шильд сам)

drz писал(а):И есть ли где-нибудь схемы драйвера двигателя для самостоятельной сборки? (не хочу заказывать шильд сам)

вот схема - Простой мотор-шилд для Arduino/CraftDuino

noonv, спасибо за ссылку.
Сразу вопрос возник:
Добавлено спустя 6 минут 32 секунды:

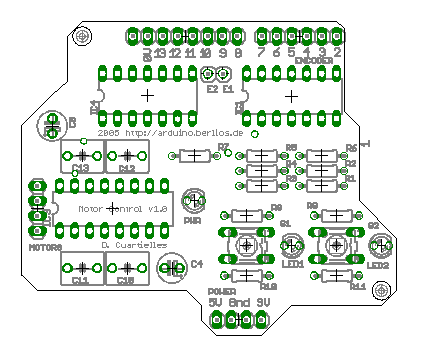

Как мне сделать такую схему для шильда (прикрепленную к сообщению) исходя из представленной http://robocraft.ru/blog/arduino/555.html тут схемы?

гдето видел шаблон шильда...
там коннекторы сделаны уже в нужном масштабе
надо только внутренности, дорожки и отверстия нарисовать под свою задачу.

кажется, во Frinzing-е есть

Myp писал(а):гдето видел шаблон шильда...
там коннекторы сделаны уже в нужном масштабе
надо только внутренности, дорожки и отверстия нарисовать под свою задачу.

Вот этот?

Добавлено спустя 3 часа 42 минуты 13 секунд:
Пожалуй, воспользуюсь для начала микросхемой L293D

Все закупил. Начинаю травить плату:)
