помогите собрать http://www.youtube.com/watch?v=tStBLAiQaC8 без Prototyping Shield For Arduino Платы

как именно помочь?

а просто ардуина без прототипного шела хотябы есть?

ну хотябы купи ORduino тут в магазине и можно будет на ней сделать

можно конечно и просто так на микроконтроллере, но немного дольше.

трудно что-то посоветывать, не зная, что именно хочет автор. Автор, конкретизируй проблему и мы тебе поможем. То, что на видео - делается элементарно, и есть в примерах самого ардуино.

ну автор очевидно хочет тоже самое но не имея второй платки для ардуины
вторая которая с белым кубиком макетным.

а может и вобще без ордуины ...

андрей 4440 писал(а):помогите собрать без Prototyping Shield For Arduino Платы

Все для повотрения этого проекта вы можете заказать у Семенова Михаила - http://mkpochtoi.narod.ru/price.htm - там есть серво, дальномеры Sharp, микроконтроллеры с загрузчиком Arduino и макетки.
И как раз нету "Prototyping Shield For Arduino"

Интересная тема. Только зачем тут протошилд - совсем непонятно
Схема спокойно собирается - подаете питание 5Вольт на Серву и дальномер, а к Ардуине сигнальный пин сервы.
Ну и естественно общую землю.

P.S. Когда Ардуину прошивать будете - не забудте поставить закрывающую скобку в функции

Код: Выделить всё

ServoTimer2::ServoTimer2()

в файле ServoTimer2.cpp

Вроде все должно работать.

Смотрю код дальше - забыл сказать что надо указать в дефайнах, на какие порты вы повесили серву и датчик:

Код: Выделить всё

#define FRONT_IR_PIN 5
//output pins
#define FR_PAN_SERVO_PIN 8

Да и еще - если у вас Ардуина повестся на порт, отличный от первого - переставте её обратно.
Но это думаю уже и так понятно, я как всегда про мелочи

Добавлено спустя 16 минут 15 секунд:

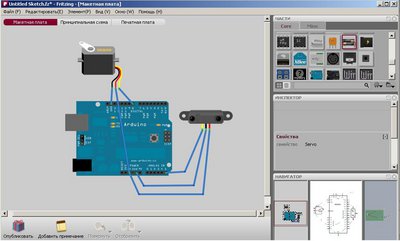

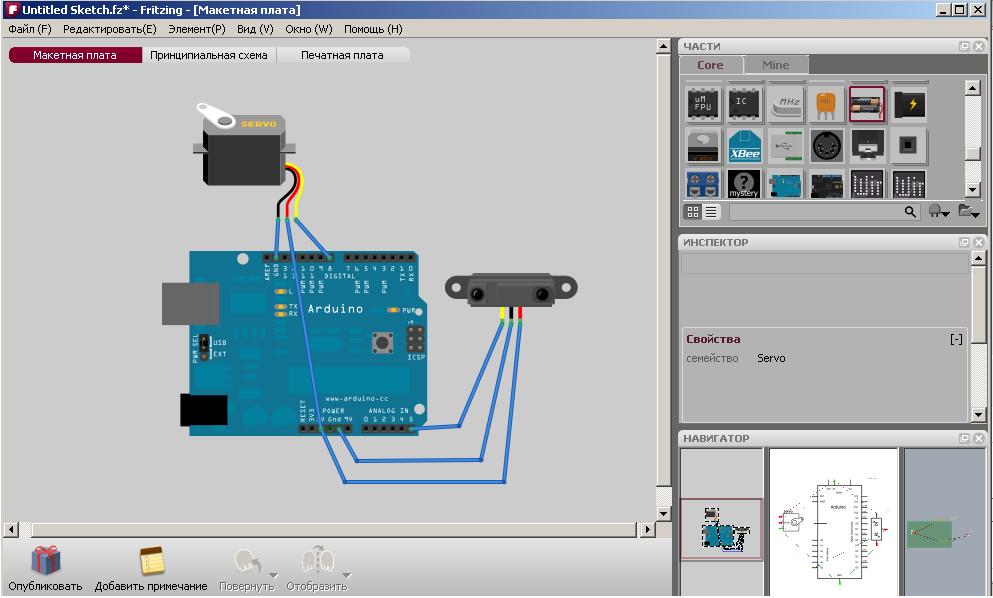

Вот - по быстрому набросал нужную схему во Фритзинг:

на видео демонстрируются возможности шилда, типо что с помощью него можно собрать, а схема, если не ошибаюсь из стандартных примеров... сейчас уже не помню, свою брату отдал)
