220 вольт через arduino.

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

220 вольт через arduino.

Сообщение 1leks1 » 23 апр 2010, 01:42

Я новичек в этом, тоесть вообще я знаю что такое арудуно но практических знаний ноль.
Вот собрался подключить с помошью ардуно (пока не знаю кокого) лампу на 250 ват(очень мошьную :) ), и еще термодатчик с пушкой(тепловая завеса штоли) ну чтоб при определенной температуре пушка включалась и при наборе определенной температуры она выключалась. (в дальнейшем еще что-то добавить но пока что это все.)
Поскольку у самого есть жуткий интерес поковырятся поразбираться с этим то для начала хотел бы спросить у что мне лучше использовать что нужно для реализации этой задумки само сабой кроме лампочки и пушки, какой термодатчик лучше взять и само сабой какой ардуно нужна ли печатная плата ну в общем что мне как начинающеу заказать и где.
Ох да чуть не забыл уже как недельки 4 читаю про всяки гаджиты на основе ардуно и иногда просто не понимаю что пишут умные люди из-за того что много слов узкопрофельных, я чаник в этом пожалуйсто отнеситесь с пониманием. :))

П.С.
Администрация сайта пожалуйсто не удоляйте тему, если есть необходимость перенисите куда нужно.


Список того что нужно:
1) AVR мк
2) реле 2 шт. (какой мошности пока не известно.)?
3) термодатчик ds18b20 1 шт.
4)
5)
6)
7)
...
Последний раз редактировалось 1leks1 27 апр 2010, 00:12, всего редактировалось 8 раз(а).
1leks1

Сообщения: 6
Зарегистрирован: 23 апр 2010, 01:28

Re: 220 вольт через arduino.

Сообщение Angel71 » 23 апр 2010, 03:28

включать/выключать можно через реле http://ru.wikipedia.org/wiki/Реле
а лампочку не слишком мощную собираешся использовать? :wink: так и ослепнуть недолго. закрой глаза минут на 5 и не открывай, как бы тебе этого ни хотелось. потом подумай, тебя устроит такое счастье на всю оставшуюся жизнь.
у термодатчиков температурный диапазон есть, у тебя какой? (вопрос похоже риторический)
дым делается с помошью глицерина
PS :) может ну его на бок этот проектор, дымящийся при якобы перегреве?
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: 220 вольт через arduino.

Сообщение 1leks1 » 23 апр 2010, 05:25

Angel71 писал(а):включать/выключать можно через реле http://ru.wikipedia.org/wiki/Реле

Почитал просвитился, грубо говаря когда на обмотку через ардуно подастся наприжение относительно не большое то контакты которые могут пропустить наприжение побольше замкнутся и лампочка или завеса включится. Правильно ли я понял? Если так то какое реле нужно для лампочки в 250 - 300 ват с запасом (лампочка какоето времая может гореть до 3-4 суток не выключаясь)

Лампочка самый раз, и то не много слабоватая, она нужна для освешения не в квартире.
термодатчик от 0 до 40 градусов выше нуля.
нет пушка(завеса) такая как в тарговых центрах на входе, заходите когда она теплым воздухом обдувает, вот такая штука только гораздо меньше в размерах (примерно 50*50 см).
То есто в целом задумка с термодатчиком чтоб когда температура понизится допустим до 10 градусов включилась пушка(завеса), и при наборе допустим 25 градусов завеса выключилась (понимаю что до програмной части еще далеко, это так чтоб не много понятнее было просто на многих форумах пишут что нужно поподробние описывать чего хочешь в конечном итоге добится.

А причем тут дым машина я не понимаю.

P.S. в общем в голове как бы набросок ну тот что описан выше, и просто хотелось бы взять нужные элементы и посидеть поковыряться, ну тоесть как с конструктором. Просто я студент и очень увлекся этой темой, и тратится на вещи которые мне непригодятся не охото а вот посидеть пособирать то что нужно очень даже интересно. Вообще деражать паяльник умею, а вот что куда и с чем соединить не знаю, в свое время не взяли меня в кружок т.к. сказали лет еще мало, а щас уже поздно но от этого интерес не теряется.
1leks1

Сообщения: 6
Зарегистрирован: 23 апр 2010, 01:28

Re: 220 вольт через arduino.

Сообщение Angel71 » 23 апр 2010, 07:13

дым? :D при пушке и завесе.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: 220 вольт через arduino.

Сообщение 1leks1 » 23 апр 2010, 07:29

Завеса она же и пушка чтоб температуру поднять, если она упадет ниже нужного значения, и выключится при наборе нужного.
1leks1

Сообщения: 6
Зарегистрирован: 23 апр 2010, 01:28

Re: 220 вольт через arduino.

Сообщение avr123.nm.ru » 23 апр 2010, 08:39

1leks1 писал(а):что мне как начинающеу заказать и где.


Я вам советую заказать вот такую макетную плату с микроконтроллером с бутлодером чтобы обойтись без программатора - всего 450 рублей + почта 120.
В подарок вы получите DVD полный всего, что нужно микроконтроллерщику.

Я конечно советую и программатор нормальный недорогой на USB там заказать и использовать, типа STK500, чтобы работать с полным и удобным интерфейсом програмирования AVR Studio.

1leks1 писал(а):какой термодатчик лучше взять
ПОПУЛЯРНЫЙ цифровой датчик температуры ds18b20 там же 70 руб

И реле там недорого с управлением 5 вольт - цену не знаю точную.

Если сильно хочется абсолютно не нужную вам Ардуину то можете макетку взять за 100 руб и Arduino чип за 150 рублей - это ATmega168 прошитый загрузчиком Arduino.

-
Вложения
Последний раз редактировалось avr123.nm.ru 23 апр 2010, 10:10, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: 220 вольт через arduino.

Сообщение SkyStorm » 23 апр 2010, 09:46

По термодатчику согласен с AVR123, ds18b20 достаточно точный, доставабельный, не дорогой и простой в использовании. Есть куча примеров в том числе и на Русском, вот Сравнение датчиков.

Ардуино можеш собрать и сам примеров полно, вот в нашей Wiki - [[HM-duino]]
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2681
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: 220 вольт через arduino.

Сообщение 1leks1 » 24 апр 2010, 08:13

avr123.nm.ru очень интересая страничка avr123.nm.ru :) Сижу изучаю не оторваться. но нельзяли попадробнее тоесть заказав то что на картинке и спаяв это (или уже спаяное?) получится МК AVR? Просто для меня с ардуно еще не все понятно, а это как я понял альтернатива неплохая. И для чего нужен програматор подскажите пожалуйсто буквально в 2 словах, просто не охото гуглить раз уж начал самоучитель читать чтоб в голове каша не возникла.
Вернее даже не для чего он нужен а чем отличается МК с бут лоудером от МК с программатором?
1leks1

Сообщения: 6
Зарегистрирован: 23 апр 2010, 01:28

Re: 220 вольт через arduino.

Сообщение Angel71 » 24 апр 2010, 08:16

1leks1, не, мк авр уже спял атмел, даже в корпус запихал для удобства и защиты его внутренностей. пока сидишь, ждёшь ответа и боишся каши лучше всё же погугли. :wink: каша в любом случае будет.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: 220 вольт через arduino.

Сообщение avr123.nm.ru » 24 апр 2010, 10:34

1leks1 писал(а):avr123.nm.ru очень интересая страничка avr123.nm.ru :)
Я старался :D

1leks1 писал(а):заказав то что на картинке и спаяв это (или уже спаяное?) получится МК AVR?

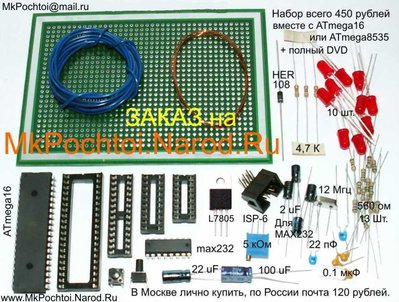

Нет не спаяное поставляется, а вот так как на фото, вы можете по своему макетировать-паять, так как контактные панельки и провода в избытке прилагаются и если нужен драйвер моторов то аналог микросхемы драйвера моторов L293 D всего 50 рублей стоит.

МК AVR - это микросхема, точнее семейство микросхем - на фото в левом нижнем углу в 40 ногом корпусе ATmega16 - очень удобна для новичка. Есть в 28 20 8 ногих корпусах AVR-ки. И есть в корпусах для поверхностного монтажа.

1leks1 писал(а):Просто для меня с ардуно еще не все понятно, а это как я понял альтернатива неплохая.
"Ардуино" - это спаяная плата с AVR в 28 ногом корпусе и интерфейсом для подключения к USB - в AVR Ардуино прошит загрузчик - это позволяет загружать в него программы без отдельного программатора.

Ардуино чип - это только МК AVR как в Ардуино.

1leks1 писал(а):для чего нужен програматор подскажите пожалуйсто буквально в 2 словах, просто не охото гуглить

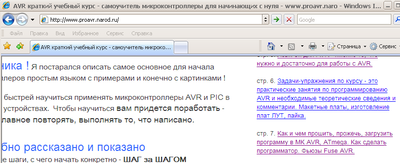

Дак в самом начале курса есть оглавление-содержание - см стр. 7 Программатор нужен для программирования микроконтроллеров и программируемых микросхем если в них нет встроеного механизма-средства само загрузки программы.
Вложения
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: 220 вольт через arduino.

Сообщение noonv » 24 апр 2010, 11:00

Arduino или любой другой контроллер может управлять нагрузкой 220 через простое реле :)
Аватара пользователя
noonv

Сообщения: 601
Зарегистрирован: 21 май 2007, 22:57
Откуда: Калининград
прог. языки: C++

Re: 220 вольт через arduino.

Сообщение AnyWay » 24 апр 2010, 17:08

В принципе в этой задаче никаой микроконтроллер не нужен.
Нужен терморегулятор(например фирмы ОВЕН), к нему реле(или реле и пускатель, надо по току посмотреть) и термопару.
Терморегулятор настраивается на нужную температуру и все. Вентилятор повесить параллельно лампочке, чтоб включался одновременно с ней. Можно еще реле времни на вентилятор поставить, чтоб отключался не сразу с лампочкой, а через пару минут.
AnyWay

Сообщения: 96
Зарегистрирован: 16 мар 2010, 17:42
Откуда: Калуга

Re: 220 вольт через arduino.

Сообщение 1leks1 » 24 апр 2010, 20:46

AnyWay писал(а):В принципе в этой задаче никаой микроконтроллер не нужен.


Лампочка горит отдельно от вентилятора, тоесть там что-то вроде самой простой программы чтоб погорела 72 часа и выключилась на 10 часов и опять 72, 10.

Смотрел механические и электронные таймеры все конечно хорошо, но охото самому сделать.
Про температурные датчики на включение не читал но думаю они и стоят подороже чем те что описаны вышы.
1leks1

Сообщения: 6
Зарегистрирован: 23 апр 2010, 01:28

Re: 220 вольт через arduino.

Сообщение avr123.nm.ru » 24 апр 2010, 21:31

AnyWay писал(а):В принципе в этой задаче никаой микроконтроллер не нужен.
Нужен терморегулятор(например фирмы ОВЕН)


На этом форуме вообще мало, что нужно - просто покупаешь готовое изделие и наслаждаешьСИ.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: 220 вольт через arduino.

Сообщение AnyWay » 26 апр 2010, 14:31

Я советовал не таймер, а терморегулятор. Грубо говоря лампочка включена если температура ниже 35 и затем выключена пока температура выше 20. Гистерезис задается не временем, а температурой. Дороже это или нет, нужно считать. Скорее всего 2000 - 3000 за термореле, термопару, пускатель, провода и корпус.
Готовое изделия я не предлагаю. Разница собрать это устройство на базе ардуины или терморегулятора - минимальная, как и разница в цене.
AnyWay

Сообщения: 96
Зарегистрирован: 16 мар 2010, 17:42
Откуда: Калуга
