olesya писал(а):http://grathio.com/2009/11/secret-knock-detecting-door-lock.html это сикрет нок

а амплифаер я еще пока не спаяла - я думаю:) как что куда и зачем:)

удобная схемка предварительного усилительного каскада на микрофон, но она нужна по моему мнению для полноценной обработки звука...для схемы дунул-крутится излишняя..

Добавлено спустя 2 минуты 6 секунд:
неа это разделитльный конденсатор (электролитически ,подключеный на делительнапряжения (резистивный)

Олеся искренне советую найти тут на форуме ветку по Протеус, это электронный симулятор электрических схем и деталей, и в нем покапаться вам это очень поможет))

а какой нужен для схемы дунул - крутится?

Добавлено спустя 2 минуты 1 секунду:

Ворон писал(а): ну так требуется что мотор враЩался , а размер амплитуды и будет сила с которой дуют)))а с какой детальки снимется эта амплитуда АЦП входом не суть важно не так ли?

Я не знаю по этому и спрашиваю.

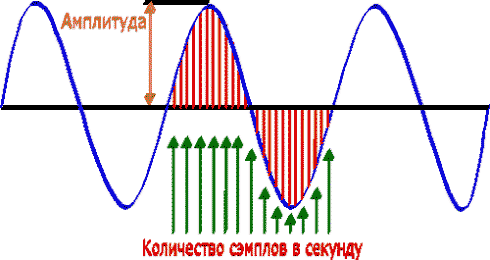

нужна программа отслеживающая размер колебаний на входе АЦП...

Можно на операционном усилителе каскад сделать а с выхода сигнал на АЦП

мх-мх, а можно на языке чайников что такое программа отслеживающая размер колебаний на входе АЦП и Можно на операционном усилителе каскад сделать а с выхода сигнал на АЦП?

galex1981,

vot etot amplifier kupila http://maplin.co.uk/Module.aspx?ModuleNo=220054

Ворон писал(а):ну так требуется что мотор враЩался , а размер амплитуды и будет сила с которой дуют)))а с какой детальки снимется эта амплитуда АЦП входом не суть важно не так ли?

по сути да единственно мы воспринимаем её в логарифмической зависимости, хотя пожалуй это и не существенно в данном случае

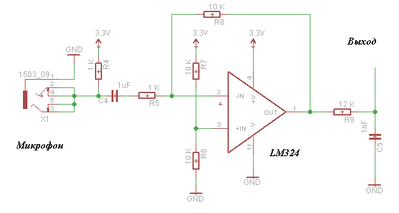

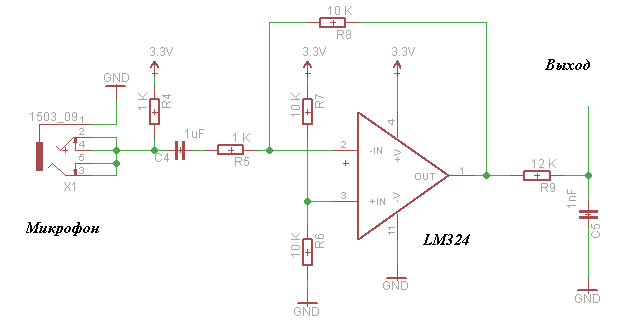

Схема на операционном усилителе:

olesya,

у меня нет детальки лм324

а тот который я покупала усилитель то ли не работает то ли я не туда все подключала. в смысле проводки которые от него идут gnd, in, gnd, out, +, -

Необязательно LM324 - можно любой другой. Это типовая схема подключения операционного усилителя

olesya, там у вас на усилителе еще "крутилка" есть (это та, которая "потенциометр"). он громкость регулирует

galex1981, это все схема одного усилителя? тогда мне кажется та которую я выкладывала гораздо проще

Angel71, да есть крутилка и я знаю что она для громкости. Но во-первых у меня не получается вообще усилитель подключить, а во вторых когда все это засунется в "коробочку в которой будет проек там будет видно только микрофон

в коробочке и в коробочке, это не проблема. отрегулируете и больше его трогать не обязательно.

ок, но у меня не получается его подключить, я в проводах путаюсь

Так нарисуй отдельно на бумаге по инструкции какой куда провод или стикеры на провода разные наклей
