Есть куча автомобильных сигнализаций. В свое время была элитная - Black Bug.


http://defenc-center.ru/auto-defence/419-black-bug-bt-82-standard-1--

Описание от производителя:
http://old.altonika.ru/detail.php?id=392
Руководство пользователя
Рекомендации по установке

Сигналка сделана на atmega16, имеет:
1. Часы реального времени на PCF8593T + ионистор.
2. Акселерометр ADXL202AE (использовался как датчик наклона/удара)
3. Сверхрегенеративный приемник на 433 мгц. (качественный, на ОУ)
4. Цифровые выходы на uln2003a
5. Мощный генератор на 133кгц. для управления беспроводными реле.
6. Приемник/передатчик + ферритовая антенна для rfid меток.
7. Выход с одной переключающей группой реле
8. Зуммер

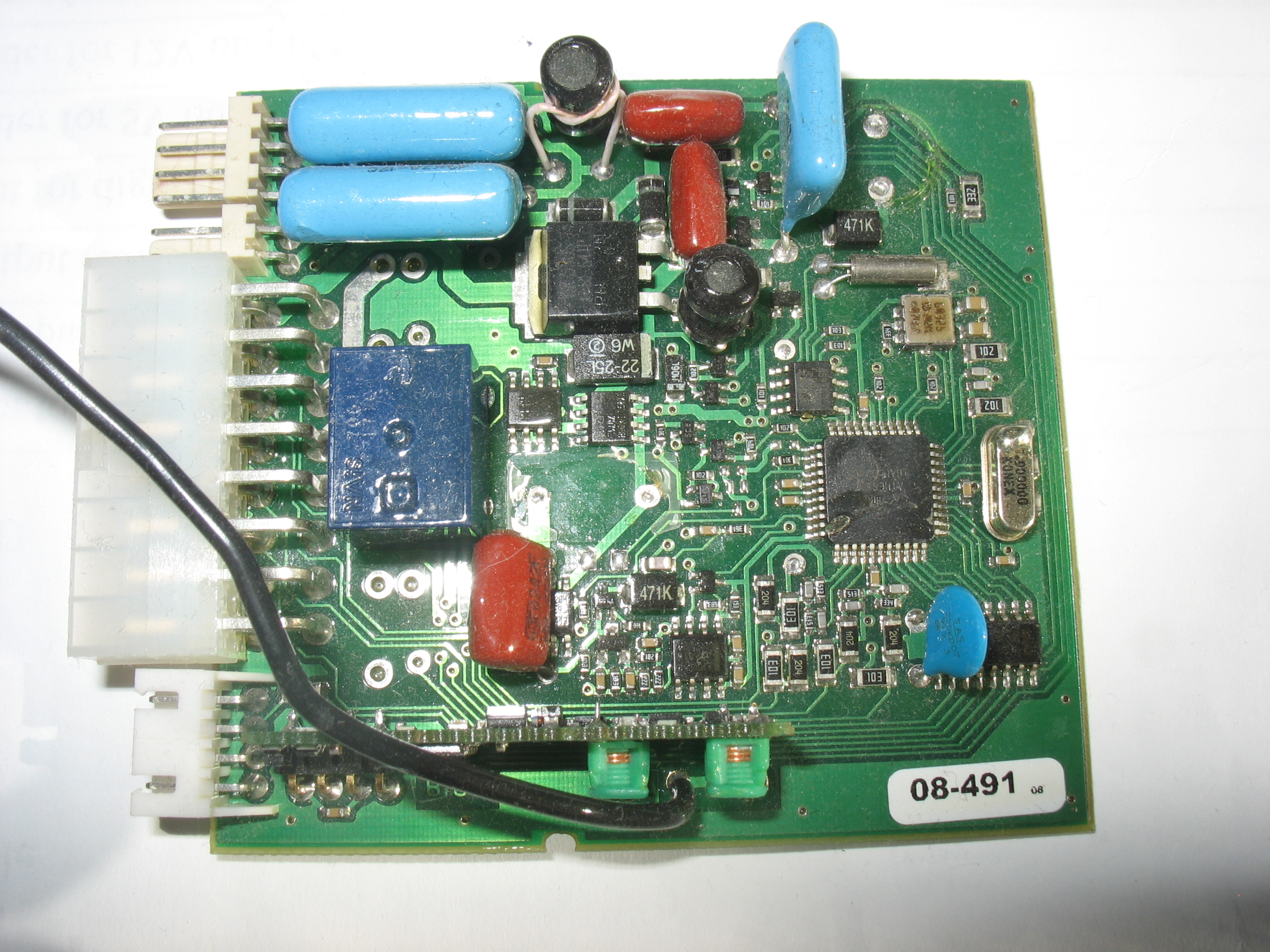

Фото сигналки:


RFID метки сделаны на pic16f микроконтроллере. Имеет приемник/передатчик на 130 кгц. + передатчик на 433мгц.

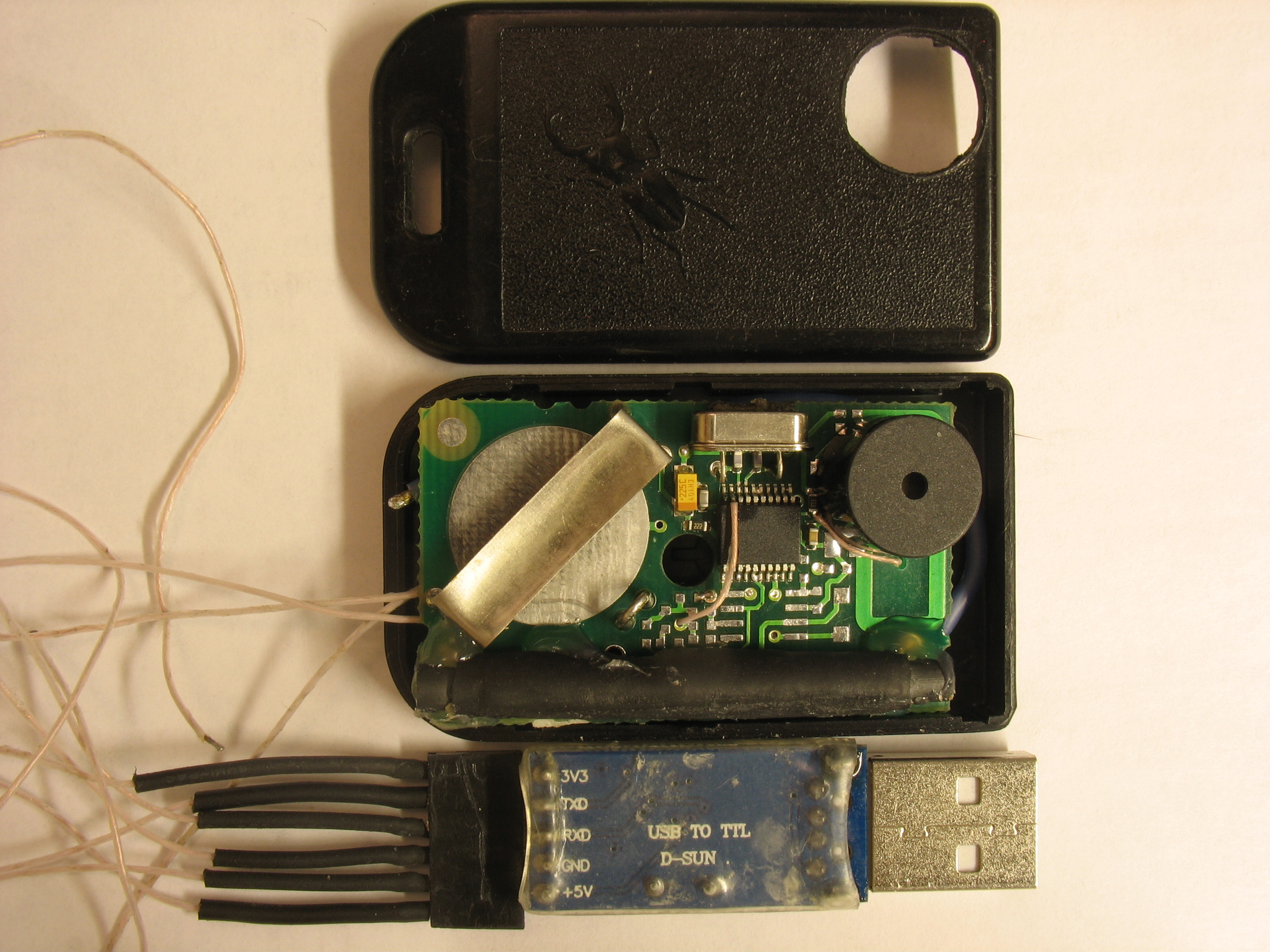

Кишки метки:



В начале 2000-х реверсинженерил метку, делал из нее сканер для "комнаты страха" в фирме по установке сигнализаций (Не криминал!!!). Т.е. вся схемотехника есть. Саму сигналку тоже можно реверснуть и написать скетчи для всех имеющихся в ней устройств. Всякие мои проекты с приемниками на 433мгц. и keeloq-ом есть и на этом форуме. Т.е. код дописывается быстро.
Акселерометр ADXL202AE сам по себе интересный и дорогой...

Нужно срочно придумать нужное/полезное/незаменимое устройство на базе автосигналки.
Придумщикам/активным пользователям отсыпаются сигналки

Меткам вроде нашел применение - автономные сенсоры температуры/влажности на ds18b20 и.т.д.

Цель сего действа - не выкидывать хорошую весч, продлить им жизнь разными робо проектами и утилизировать их через продажу за сумму маленькую. Можно конечно написать и свою авто сигналку, но похоже эта тема благополучно умерла.

Dmitry__
Сообщаю Вам, что для подобных объявлений на форуме есть специальный раздел, называется "КУПИТЬ/ПРОДАТЬ"
Спасибо за внимание.loox

В данный момент я ничего не продаю, т.к. сигналки не представляют интерес для сообщества. Это все что было сказать? Слово "продать" упоминалось в конце текста один раз, в случае фееричного успеха проекта.
А остальные строки текста не заинтересовали?

Недавно делал блочок для связи внутридомовой сигнализации (протечки газа, воды) с GSM - сигнальным блоком.
Я так понимаю вполне можно сконфигурировать "сервер-сигналку" + "RFID-датчики"?

Если прикрутить к "серверу" GSM-модем и wifi, то есть риск получить вполне функциональный продукт "комплекс автоматизации вумногу дому"

esisl писал(а):протечки газа, воды

Во, крутая идея для датчика протечки воды на базе меток, в копилку...
Накидать их в опасных местах. Канал 433мгц. использовать для сигнализации. А rfid канал для поиска забытых меток, теста и считывания состояния батарейки.

Будете смеяться, но я из метки сделал металлоискатель. Видит монетки с 2-х сантиметров.
Ну просто в метке все было для металлоискателя, главное - ферритовая антенна и контроллер. По индуктивности совпала для пинпоинтера типа малыш ФМ.
Вдохновлялся этим:
http://www.md4u.ru/viewtopic.php?f=8&t=3602&hilit=%D0%9C%D0%B0%D0%BB%D1%8B%D1%88+FM
И новой версией:
http://www.md4u.ru/viewtopic.php?f=8&t=3977&start=0&sid=8ad6a117ded0748e613719a5aba4431a

И да, теперь на метке - самый маленький металлоискатель в мире.
Еще немного помучаю эту тему и выдам устройство.
А ведь в сигналке есть еще одна ферритовая антенна, большая. Но ее надо перематывать. Но зато корпус антенны, практически готовый пинпоинтер...

Добавлено спустя 11 минут 18 секунд:

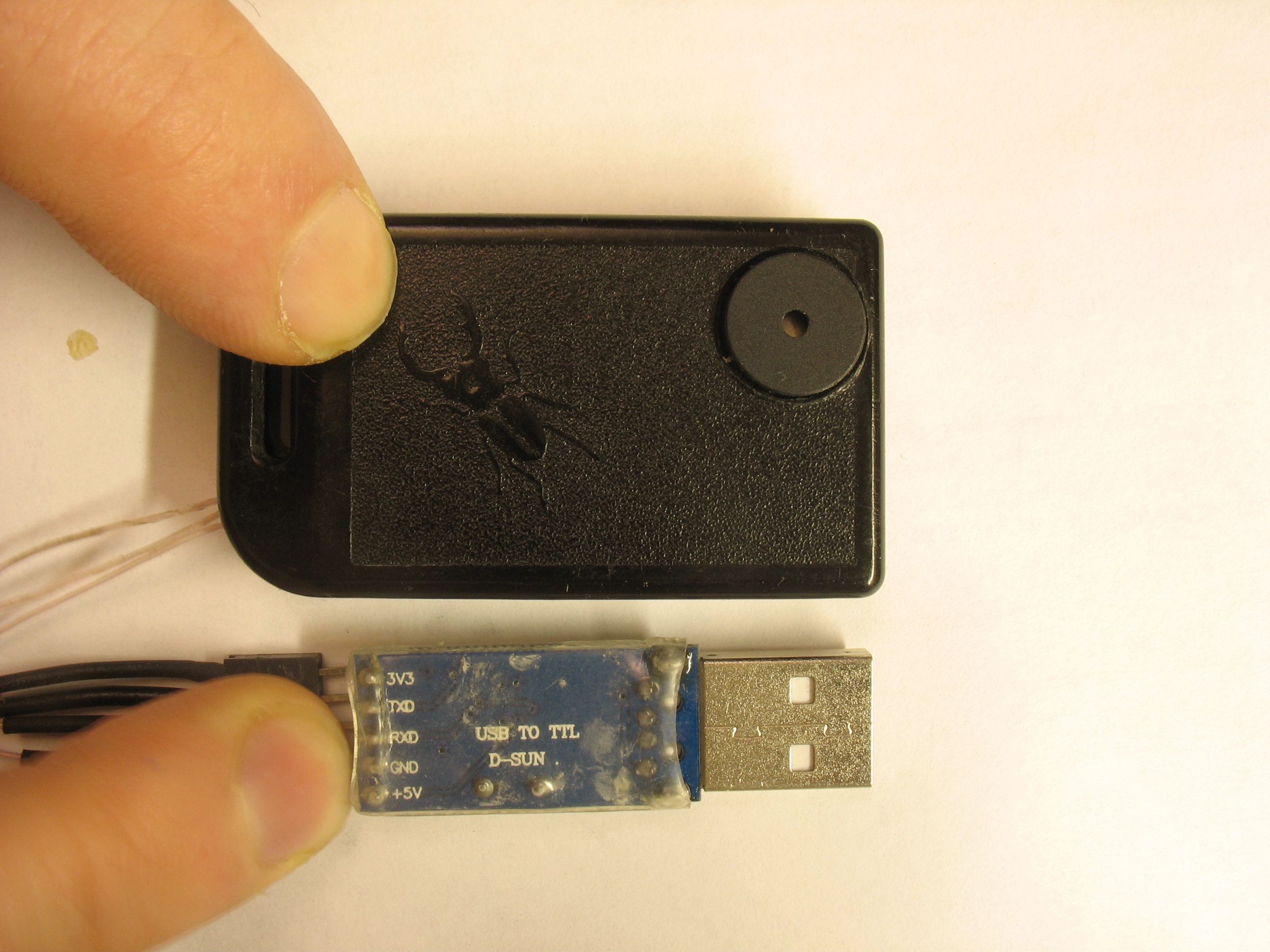

Фотко, провода - пока дебажу, в терминалку выдает данные. Врезал зуммер в метку:





Добавлено спустя 1 минуту:
И да, это не avr, метка на picине

Dmitry__ писал(а):Будете смеяться, но я из метки сделал металлоискатель. Видит монетки с 2-х сантиметров.

Проводку в стенах им можно будет искать(под напругой или без)? Если да, можно в строительные магазины отдать или типа того.

Обалдеть, оказывается феррит намагничивается как железо
Узнал случайно. Мой металлоискатель, после поднесения к намагниченным ножницам, запоминал это состояние и надо было перенастраивать дискриминатор. При этом устройство начало сильно реагировать на положение в пространстве - магнитное поле Земли. В общем долго боролся с этим (не хотел уменьшать чувствительность прибора), а потом понял что надо размагнитить феррит. Нашел свою катушку для размагничивания кинескопов. Она 18 лет ждала своего часа! Была опасность что выжгу устройство наведенным полем, но все ок. После размагничивания, устройство перестает реагировать на положение в пространстве.
Мдааааааааа, можно писать в инструкции: Ваше устройство имеет высокую чувствительность, оберегайте его от внешних магнитных полей...

Добавил фотку сигналки и ссылки на pdf от производителя
