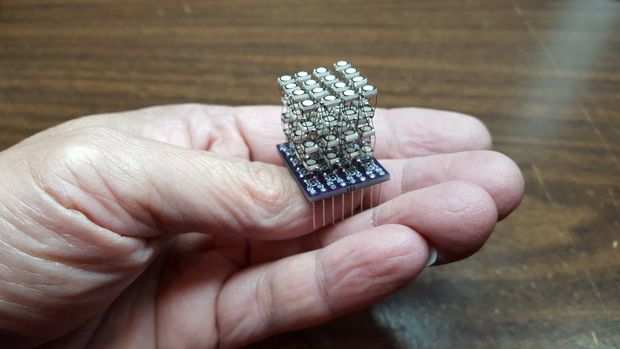

dimamichev писал(а):Из продажного такое нашёл...

Как по мне, так глупый отстой
Вся прелесть затеи в неком подобии 3д картинки. В чём прикол, если основная часть 3д пикселей закрыта конструкцией девайса?

dimamichev писал(а):Всё таки для наглядности замысла картинку бы....

Ох.. Видно я не мастер слова
В такие моменты вспоминаю добрым словом человека из интернета, который буквами изложил, как нужно перематывать шаговый двигатель. ..И у меня получилось намотать! А с картинок не получалось.
---
Попытаюсь текстокартинкой намалякать. Полотно расходника проводника должно быть примерно таким:
_|__|__|__|__|__|__|__|__|_
Берёшь две такие гребёнки и перпендикулярно складываешь. Дальше, надеюсь, мысль понятна.

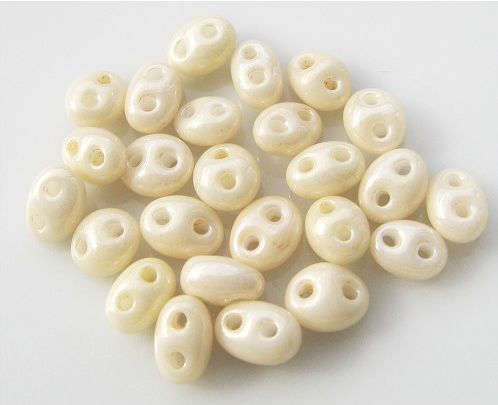

Наверное он этим и интересен - с разных ракурсов по разному видно..."Запрозрачить", наверное можно уменьшая размер светодиодов, увеличивая расстояние между ними, утончая провод, беря прозрачные корпуса и "бусины", убирая вертикальные стойки в кубе.

Это уже из темы рекламщиков. Типа: на каком расстоянии будет видно и тд.
Диод ореол на 2 см делает?
Куб прикольно наблюдать метров с двух-трёх?
---
Провод 0.5.
Ячейка 30мм
---
Такую гребёнку и на гвоздях сделать можно(а не просечкой).
---
Вот ещё тема:
Обычно сам проводки лужу. Лет фиг его знает сколько назад(2008 наверно), дети принесли из бижутерного магазина проволоку серебрёную. Моей радости не было конца(пока проволочку не израсходовал).

Он всё таки существует!

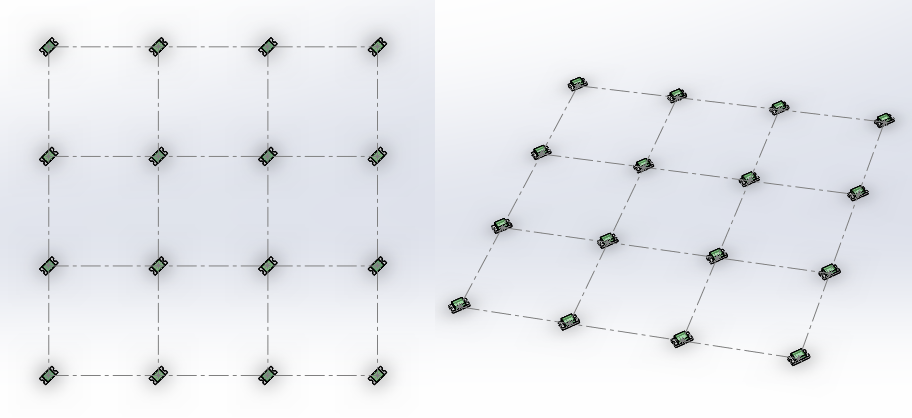

Подготовил "шапку" для проекта, чтобы фантазировалось легче. Тут.

А что в файлах и от какой они программы? У меня только "пнж" читается.

solidworks 2015.
Что у тебя в наличии? В блендер перевести?

Не, от САПР я очень далёк, когда то игрался в 3 D компас... "Пеинт" наше всё!

dimamichev писал(а):"Пеинт" наше всё!

Тогда тебе "пнж" выше крыши. Разберёшься при необходимости.
---
Немного мысль не "додавил". Можно было бы делать платки и паять леды на них. Платка 0.5мм. Ширина дорожки 0.8мм. Всё могло бы выйти изящно.

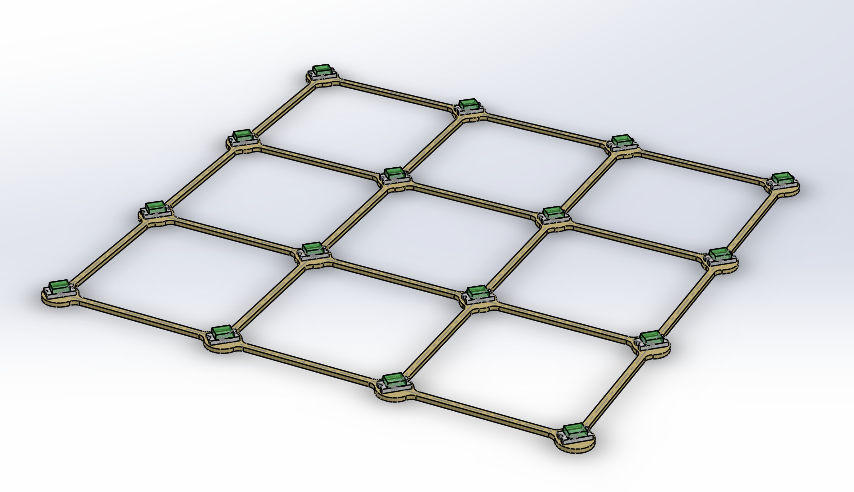

Так бы могла выглядеть платка яруса:

Не, в домашних условиях так не сделать...

dimamichev писал(а):Не, в домашних условиях так не сделать...

Запросто. Взять "шапку", покумекать трошки и обиграть ситуацию.
Можно продумать хитрые манёвры проволочек. Диоды менять будет не трудно. В 4х4 геометрии жало паяльника доберётся.

Добавлено спустя 2 минуты 53 секунды:
Собственно и бусен не нужно, если на смд ледах всё крепить.

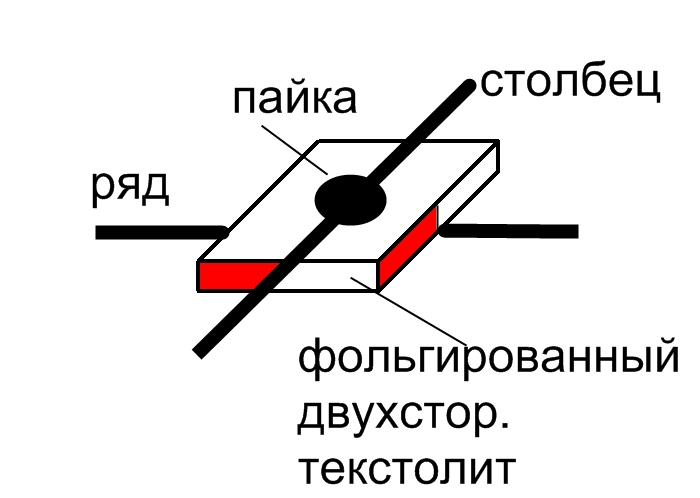

Тогда можно взять гетинакс потолще и попробовать паять светодиоды в "торцы платы" (выделено цветом на картинке), по четыре в параллель во все стороны света.А если подобрать разноцветные которые в параллели разно, но будут светиться так вооще....(фантазии однако)

Код: Выделить всё

/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
//
// Arduino UNO
//
////////////////////////
//
//программа для LED КУБА вместо светодиодной матрицы 8*8, и max7219  //

#include "LedControl.h"//подключаем данную библиотеку
int i=0;int j=0;int k=1;


LedControl LC = LedControl(12, 11, 10, 2);// создаём объект класса для 2 индикаторов
// при этом выводы 12-DIN 11-CLK 10-CS //

void setup()
{

  LC.shutdown(0, false);//выключаем энергосберегающий режим
  LC.setIntensity(0, 0);// устанавливаем интенсивность в 0 единиц между 0 и 15
  LC.clearDisplay(0);//очищаем матрицу 1
  LC.shutdown(1, false);//выключаем энергосберегающий режим
  LC.setIntensity(1, 15);// устанавливаем интенсивность в 15 единиц между 0 и 15
  LC.clearDisplay(1);//очищаем матрицу 2
}

void loop()
{
/////////////// ПОСТРОЧНОЕ ВКЛЮЧЕНИЕ ВСЕХ СВЕТОДИОДОВ  ///////////////////
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1); delay(100);
   }
   }
   ///////////////  МИГАНИЕ СВЕТОДИОДАМИ ВСЕГО КУБА ////////////////////////
  for (j=0;j<=4;j++)
   {
   LC.shutdown(0, true);LC.shutdown(1, true); delay(300); LC.shutdown(0, false);LC.shutdown(1, false); delay(300);
   }
   /////////////// ПОСТРОЧНОЕ РЕВЕРС-ВЫКЛЮЧЕНИЕ ВСЕХ СВЕТОДИОДОВ  //////////
    for (i=7;i>=0;i--) //цикл в цикле для перебора элементов матрицы
  {
  for (j=7;j>=0;j--)
   {
    LC.setLed(1, i, j,0); LC.setLed(0, i, j, 0); delay(50);
   }
   }
    /////////////// ПОСЛОЙНОЕ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ВСЕХ СВЕТОДИОДОВ  ///////////////////
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==1&j==7){delay(500);}
    if (i==3&j==7){delay(500);}
    if (i==5&j==7){delay(500);}
    if (i==7&j==7){delay(500);}

   }
   }
    for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,0); LC.setLed(0, i, j, 0);
    if (i==1&j==7){delay(500);}
    if (i==3&j==7){delay(500);}
    if (i==5&j==7){delay(500);}
    if (i==7&j==7){delay(500);}

   }
   }
   /////////////// ПОСЛОЙНОЕ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ С ПАУЗОЙ  СВЕТОДИОДОВ СЛОЁВ  ///////////////////
   for (k=1;k<=4;k++)//4 кратное повторение перебора
   {
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j++)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==1&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==3&j==7){delay(200);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==5&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==7&j==7){delay(400);LC.clearDisplay(0); LC.clearDisplay(1);}

   }
   }
   }
   /////////////// ПОРЯДНОЕ  ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ С ПАУЗОЙ  СВЕТОДИОДОВ СЛОЯ  ///////////////////
   for (k=1;k<=2;k++)//2 кратное повторение перебора
   {
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j=j+2)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==0&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==1&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==2&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==3&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==4&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==5&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==6&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==7&j==6){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}

   }
   for (j=1;j<=7;j=j+2)
   {
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==0&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==1&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==2&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==3&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==4&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==5&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==6&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==7&j==7){delay(300);LC.clearDisplay(0); LC.clearDisplay(1);}

   }
   }
   }
   /////////////// ПОСТОЛБЦОВОЕ И ПОРЯДНОЕ  ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ С ПАУЗОЙ  СВЕТОДИОДОВ СЛОЁВ  ///////////////////
   for (k=1;k<=4;k++)//4 кратное повторение перебора
   {
   for (i=0;i<=7;i++) //цикл в цикле для перебора элементов матрицы
  {
  for (j=0;j<=7;j=j+2)
   {
    LC.setLed(1, j, i,1); LC.setLed(0, j, i, 1);LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==0&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==1&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==2&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==3&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==4&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==5&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==6&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==7&j==6){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}

   }
   for (j=1;j<=7;j=j+2)
   {
    LC.setLed(1, j, i,1); LC.setLed(0, j, i, 1);LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    if (i==0&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==1&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==2&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==3&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==4&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==5&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==6&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}
    if (i==7&j==7){delay(100);LC.clearDisplay(0); LC.clearDisplay(1);}

   }
   }
   }
   /////////////// ПСЕВДОСЛУЧАЙНОЕ ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ 4 ПАР (КУБИК) СВЕТОДИОДОВ  ///////////////////
   for (k=1;k<=100;k++)//100 кратное повторение перебора
   {
  i=random(0,6);j=random(0,5);
    LC.setLed(1, i, j,1); LC.setLed(0, i, j, 1);
    LC.setLed(1, i, j+1,1); LC.setLed(0, i, j+1, 1);
    LC.setLed(1, i, j+2,1); LC.setLed(0, i, j+2, 1);
    LC.setLed(1, i, j+3,1); LC.setLed(0, i, j+3, 1);
    LC.setLed(1, i+2, j,1); LC.setLed(0, i+2, j, 1);
    LC.setLed(1, i+2, j+1,1); LC.setLed(0, i+2, j+1, 1);
    LC.setLed(1, i+2, j+2,1); LC.setLed(0, i+2, j+2, 1);
    LC.setLed(1, i+2, j+3,1); LC.setLed(0, i+2, j+3, 1);
    delay(random (100,250));
   LC.clearDisplay(0);//очищаем матрицу 1
     LC.clearDisplay(1);//очищаем матрицу 2
   }
   /////////////// КОНТУР КУБА - ПОЯВЛЕНИЕ  ///////////////////
    int tabl1[32]={0,0,0,0,2,4,6,6,6,6,4,2,0,1,1,3,5,7,7,7,7,5,3,1,1,1,6,7,0,1,6,7};
    int tabl2[32]={0,2,4,6,6,6,6,4,2,0,0,0,1,0,1,1,1,1,3,5,7,7,7,7,5,3,7,6,7,6,1,0};
    for (k=0;k<=31;k++)
      {
       LC.setLed(1, tabl1[k],tabl2[k] ,1); LC.setLed(0, tabl1[k],tabl2[k] ,1);delay(1000);

       }
   delay(5000);
   //////////////////// ОЧИСТКА МАТРИЦ ПЕРЕД НОВЫМ ПОВТОРОМ ПОЛНОГО ЦИКЛА ////////////////
    LC.clearDisplay(0);//очищаем матрицу 1
     LC.clearDisplay(1);//очищаем матрицу 2

}
//
// Конец /
//
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////




Растянул скетч на восемь режимов, думаю чего ещё добавить...

Задумался как сделать съёмный модуль куба для платки с мах7219. Попробую 3 мм светодиоды с шагом в 12 мм на плате размером 45мм на 45 мм, чтоб не повторять чужих ошибок (о чём выше говорили см. рис.). Конечно плата будет нависать над платой с мах...

для меня эти все кубы загадка
ибо:
- разрешение маленькое;
- сильную плотность не сделать, т.к. тогда прозрачности не будет и глаз сломать (руками там ковыряться);
- ну и сомнительность применения.

Лучше взять матрицу RGB на WS и раскрутить её на моторе, вот там можно кучу 3Д штук понаделать...

Madf писал(а):ну и сомнительность применения.

Эти кубы для обучения/понимания темы.

Madf писал(а):разрешение маленькое;

Большое не нужно. Наоборот нужно ширить расстояние между точками.

dimamichev писал(а):адумался как сделать съёмный модуль куба для платки с мах7219. Попробую 3 мм светодиоды с шагом в 12 мм на плате размером 45мм на 45.. мм

Лучше обычные смд использовать(с квадратиком на пузе) - у них боковая засветка.
