**Angel71** » 08 июн 2023, 14:41

в коде можно добавить возвращение в исходную точку, поворот и что бы ещё хотя бы разок нарисовал этот же рисунок. хорошо, если почти точно повторит.
в самом процессинге с рисованием совершенно никаких проблем, его под различное рисование отлично нашпиговали.
https://processing.org/reference/#shape
но функции рисования же должны быть в ардуиновском коде быть. может, что и готового уже существует, но раньше не попадалось. для ардуино на нём обычно просто гуи делают, примерно так
http://mfurkanbahat.blogspot.com/2014/1 ... using.html
зависит, как взаимодействие реализовано и что там в коде для ардуины. функции рисования конечно можно хоть из исходников процессинга (вроде тут) пытаться заимствовать, но возни много будет. так что проще наверно найти в сети примеры реализации алгоритмов рисования всяких загигулин или адаптировать из графиеских библиотек для ардуины.

**dimamichev** » 08 июн 2023, 19:40

Попробовал в приложение просто вставлять фоновую картинку и обводить её отрезками. К сгенерированному коду нужна, как правило, небольшая коррекция - в одном месте угол поменять на 2-5 градусов, другом длину отрезка на 2-6мм. С дугами пока думаю.

**Scorpio** » 10 июн 2023, 07:45

Магия!давай видос.

**dimamichev** » 10 июн 2023, 10:06

**Scorpio** » 11 июн 2023, 07:58

Ну круть же! После окончания рисования пусть сам откатывается, а не ждет команду.

**dimamichev** » 11 июн 2023, 16:11

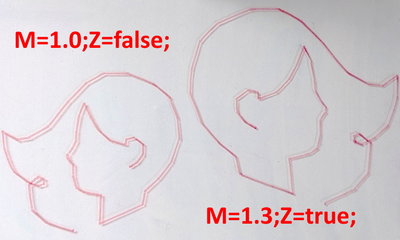

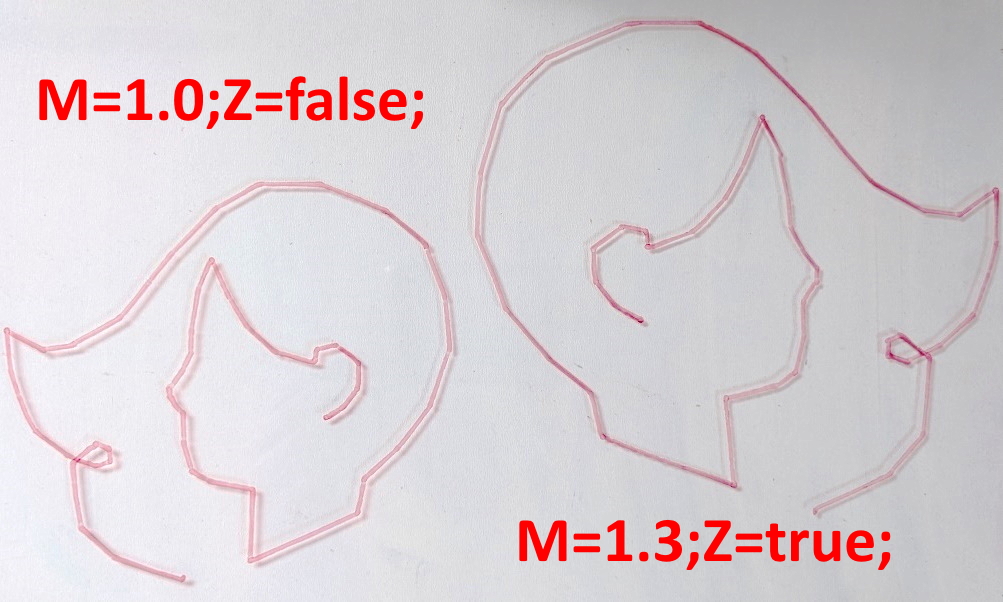

За счёт векторного рисования достаточно легко масштабировать и отзеркалить контур, всего две переменные.

**dimamichev** » 12 июн 2023, 21:43

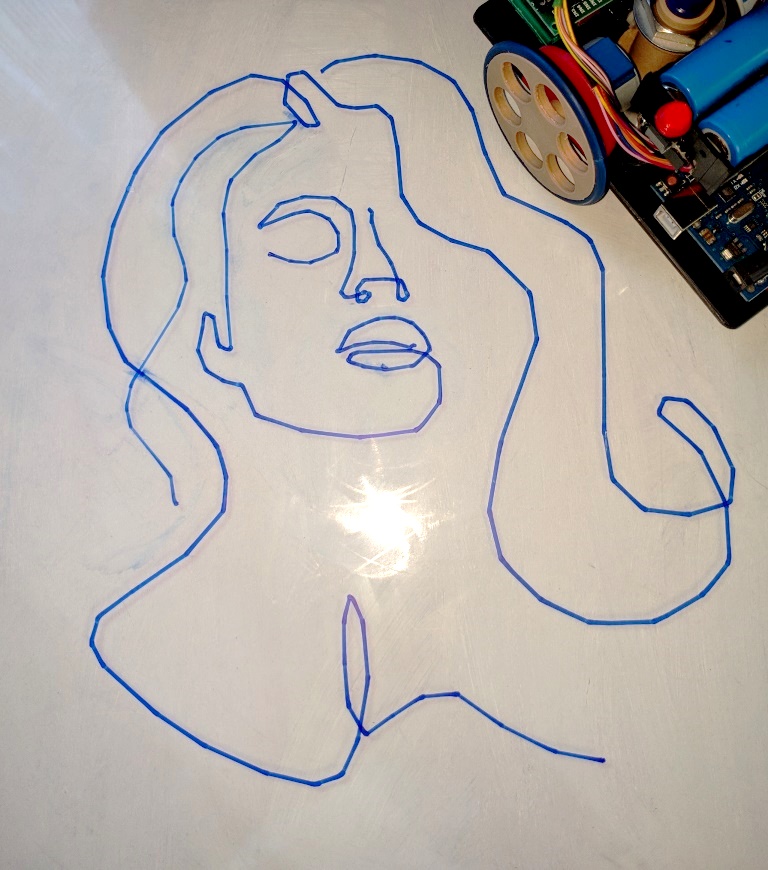

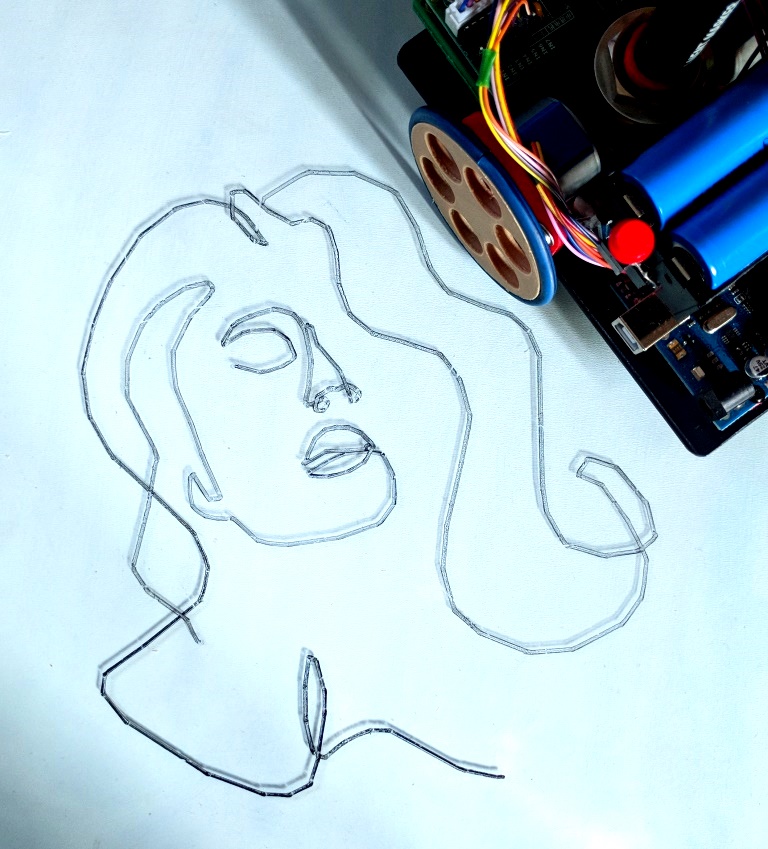

Сложные изображения надо разбивать на части, отрисовывать по отдельности, выставляя руками робота на исходную позицию-позу для каждой части.

**Scorpio** » 14 июн 2023, 07:37

А он у тебя фломастер не умеет поднимать чтоли? Почему все картинки без отрыва?

**dimamichev** » 14 июн 2023, 17:37

Маркер поднимает-опускает сервопривод, просто стиль рисунков такой - одной линией (двумя, тремя и т.д.).

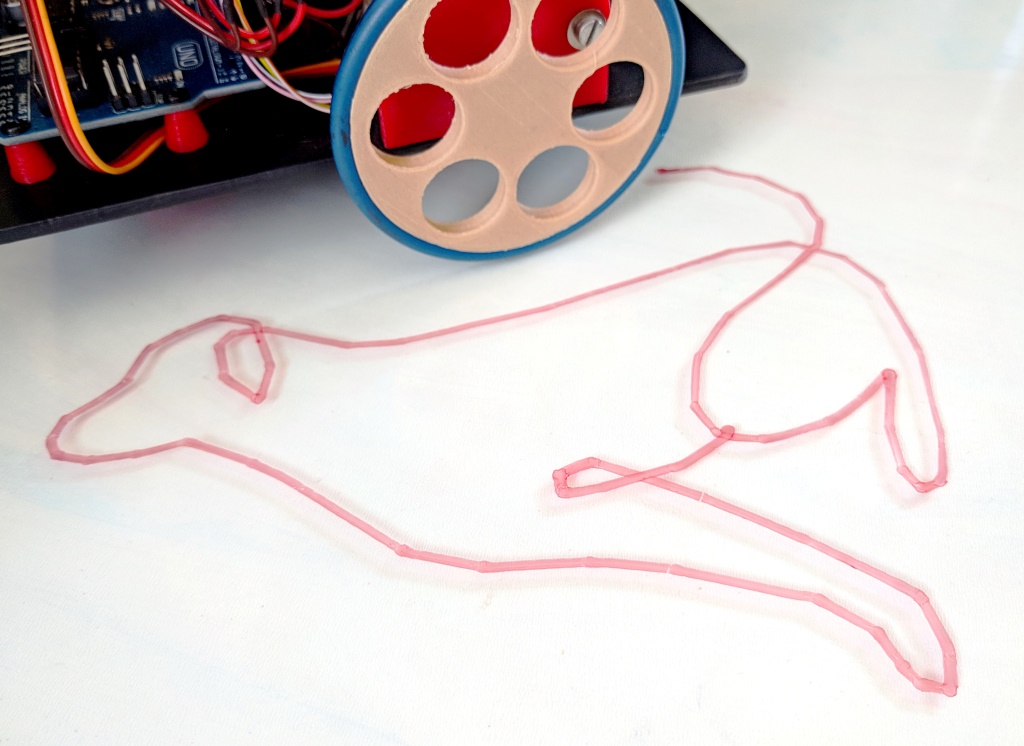

Вот как этот например (линия одна):

**Angel71** » 14 июн 2023, 23:59

странный вариант, мягко говоря. что после линии, что от "начальной" точки, существенной разницы нет совершенно. отличается только два угола поворота и длина отрезка.

**dimamichev** » 15 июн 2023, 15:27

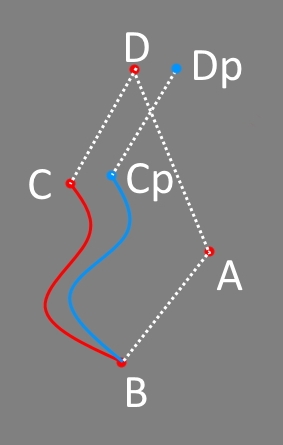

Это в теории. На практике, пройдя из начальной т.А до В, нарисует ВСр вместо ВС, а потом попадёт в Dр вместо D. Для этого и предусмотрен вариант AD.

**Angel71** » 15 июн 2023, 17:36

если смотреть рисунки выше, там набежать ошибка особо не должна (что бы прям картинка совсем не очень получалась). не, если для рисования каждой отдельной линии не перемещаться с поднятым фломастером к следующей точке, а сначала возвращаться в "нулевую" точку и от неё к следующей точке, тогда печалька быстро наступит.
а так:
1) чуть лучше платформа нужна
2) рисовать, как рисует если не полный 3.14 получается или возиться и дальше с ручным перемещением в начальную точку
3) вспомнить про "черепаха не лучший вариант для такого рисования, у них позиция или ориентация понемногу может начать "плыть" и забить на рисование того, что плохо рисует

**dimamichev** » 15 июн 2023, 18:06

Не знаю кто писал. Робот действительно точно проходит длины отрезков, но в углах ошибается. Автор исходной конструкции об этом пишет и рекомендует простой тест. У повторивших те же результаты, правда у двух рисунки очень точны и по длине и по углам.
Робота для точности переставляю руками, если он сам покатится в "нулевую" (кстати это опять же можно обсчитать) он в неё просто не попадёт. Особенность в том, что он привязан к предыдущему положению, а оно относительно в отличии от "нулевой" точки - она абсолютна потому что нарисована на полигоне. Впрочем это один из вариантов исправления поворотов, может есть более понятные и простые.

**Angel71** » 15 июн 2023, 19:28

а придёт "рядом плюс-минус миллиметры"

это накопившаяся ошибка буквально в пару-тройку градусов и чуток в миллиметрах при перемещении (там несколько рисунков лиц, цветка и т.д., у которых не так уж и мало линий и поворотов).

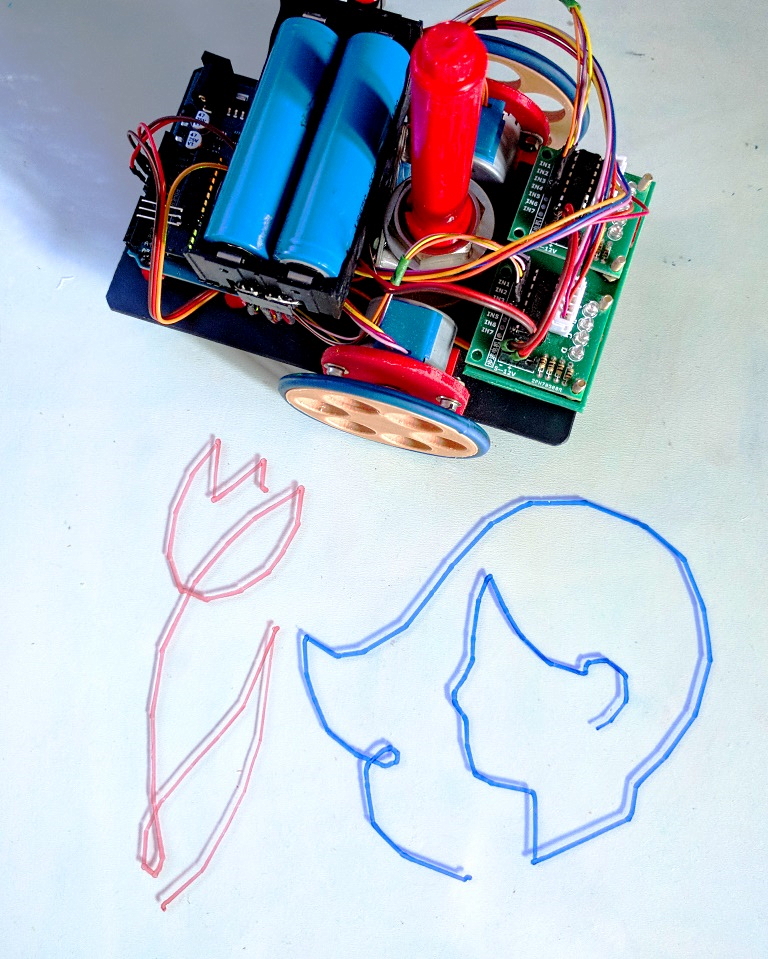

для примерно такого

вполне сносно.
выставляя руками, угол и позиция тоже гулять будет. т.е. или ошибка намного больше или угол и координата постоянно сильно гуляет. в любом случае, пока нет фото, где видно, что очень лютый тризвездец получается, смысл выставлять руками в начальную позицию, совершенно не очевиден.

**dimamichev** » 15 июн 2023, 21:00

Не лютый, но получается:)
