Arduino CW+GPS+SD

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Re: Arduino CW+GPS+SD

Сообщение Madf » 15 июл 2016, 16:12

как передавать просто разобрались, а чем дешевым, простым, маленьким можно принимать (приёмники не в счет)?
Madf

Сообщения: 2563
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Arduino CW+GPS+SD

Сообщение Angel71 » 15 июл 2016, 19:46

Dmitry__ писал(а):Я сам сейчас в думках, надо переспать с этими мыслями :)

да не, я фигнёй страдать не хочу, эт понемногу вникаю для общего развития и что бы даже не пытаться чтот делать, что заведомо будет не работать или очень плохо подходить для задачи. для городской застройки, кучи сигналов в эфире и километровые расстояния это фигня полная. на полвата вместо десятка км при прямой видимости бедет несколько сот метров (300-500?), дануне. и скок оно весить будет и как быстро акум слопает? в городе есть мобильная сеть и незачем мудрить. вне города другое дело.
Аватара пользователя
Angel71

Сообщения: 9629
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CW+GPS+SD

Сообщение DJ_Wever » 15 июл 2016, 21:37

Madf писал(а):как передавать просто разобрались, а чем дешевым, простым, маленьким можно принимать (приёмники не в счет)?

На елку влезть и рыбку съесть?! :D

Ну можно не приемником, можно например телепатией слушать бинауральные волны :crazy:
Кому как удобнее.

На самом деле, куда еще проще - вам предоставили готовый код, для готовой ардуинки, для приема на готовые приемники, с готовыми декодерами. Приемникам этим грошь цена (выше я вам предоставил линки на Яндекс.Маркет), хотите качественнее и дальше, пожалуйста - ставьте фильтры по второй ПЧ, паяйте свой гетеродин, кто вам запрещает.
Люди с заведомо меньшей мощностью (0,0000406 Вт) принимают данные за 880 км. То-есть теоретически в КВ-диапазоне на 1 Вт можно передать сигнал на 21.6 миллионов километров. Пруф...
А вам дается 20mW, дерзайте.
DJ_Wever

Сообщения: 18
Зарегистрирован: 23 окт 2014, 19:17

Re: Arduino CW+GPS+SD

Сообщение Dmitry__ » 15 июл 2016, 23:54

Так, не ругайтесь, дети мои, я вам прялку подарю :)
DJ_Wever писал(а):Балуна намотайте 1:1 по 5 витков на фиритовом колечке, встречно-параллельно и повесьте на "наклонный луч"

Воооот, сразу видна рука профессионала, я не зря сливался в теории по радио, ибо этим занимался ОЧЕНЬ давно. Сейчас мне надо это все переосмыслить. Надежду на залаз на елку с минимальным нанесением вреда своему здоровью не теряю. Но давить на качество могу только практикой. Пересплю с мыслями, выдам умную речь :)
Аватара пользователя
Dmitry__

Сообщения: 6893
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CW+GPS+SD

Сообщение Angel71 » 16 июл 2016, 04:34

чудная теория, которая при попытке реального применения "немного" тускнеет. по секрету - тех же радиоошейников с gps в природе, далеко не один и не два и стоят они по несколько сот зелёных. параметры вполне приятные, только всё хорошо работает если по прямой леса и поля.
Аватара пользователя
Angel71

Сообщения: 9629
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CW+GPS+SD

Сообщение DJ_Wever » 16 июл 2016, 06:36

Ну конечно-же с реальной жизнью той теории мало общего и приведено лишь в качестве затравки.
Да, есть такие, которые действительно стоят неприлично дорого, сам сталкивался с Garmin Astro 320, для очень притязательного клиента из Сибири. Это лучшее что можно было тогда найти. Сейчас достаточно открыть eBay/AliExpress и ввести поисковый запрос "Cat GPS/Dog GPS/Children GPS/Kids GPS/Car GPS Tracker" или просто "GPS Tracker" и вуаля, на любой вкус и цвет начиная от 1 т.р.
Можно еще дешевле, называется - "из говна и палок" - Arduino ProMini за 80 рублей + GSM-модуль выдранный из мертвого спутникового ресивера + GPS-модуль выдранный из убитого автомобильного видео-регистратора. Это все спрятано в задний автомобильный подголовник и подключено к питанию параллельно с усилителем сабвуфера, который в свою очередь подключен напрямую к АКБ. По входящему SMS с любого телефонного номера, с сообщением известным только мне и жене, он в ответ на то-же номер отправляет координаты вписанные в URL Карт Google. Фото сей пошлости выложу потом. :)
У меня еще есть на базе шилда GPS/GSM для Arduino UNO, китайский карманный трекер, кучу устаревших Android-смартфонов с GPS/Глонасс/Baidu (RealTimeTracker, Live GPS Tracker, Android Lost, штатное "Удаленное управление Android" и т.д.), FixiTime у ребенка, iCloud «Найти iPhone» для поиска жены, сигналка StarLine с GPS/GSM-модулем, ARTS и APRS у раций Yaesu VX-3R/7R, "наключный" Bluetooth Beacon с режимом поиска, автономная "искалка" ключей и еще куча всего подобного что даже не вспомню. :)
Я не ограничиваюсь только этим, ищу пути новых возможностей и открытий.
CW-маяк с посылкой GPS-координат очень даже кстати.
DJ_Wever

Сообщения: 18
Зарегистрирован: 23 окт 2014, 19:17

Re: Arduino CW+GPS+SD

Сообщение Dmitry__ » 16 июл 2016, 15:50

DJ_Wever, а если сделать антенну с симметричным питанием, это увеличит эффективность? Типа симметричные диполи по 20 см., вокруг ошейника. Если поднять эффективность раз в 10, то можно говорить о дальнобойной метке на кв диапазоне. И насколько сложен/миниатюрен трансформатор для симметричного выхода для кв диапазона?
Еще надо попробовать передатчик на 433мгц., на пав фильтре, они очень дешевы. типа таких:
http://roboparts.ru/products/4096432
Тут главное проверить чувствительным приемником "на слух". У меня нет переносного приемника на 433мгц., но есть SDR на базе dvb-t тюнера. На нем можно точно понять дальность брелка с уровнем сигнал/шум 1:1. Погуглил системы для слежения за животными, вроде они тоже на 400 мгц.
https://www.northstarst.com/bird-trackers/model-22gps-22g-gps-ptt/
Аватара пользователя
Dmitry__

Сообщения: 6893
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Arduino CW+GPS+SD

Сообщение Angel71 » 17 июл 2016, 02:36

затравка? есть эксперименты, в которых чуть ли не одним атомом шпуляют и толку от них примерно столько же. дом не начинают строить, ни с фундамента, ни с крыши, ни с установки оконных рам в воздухе. начинают с проработки кучи вопросов. в данном случае это как минимум проработка концепции, сценариев использования. после чего у вас будет список, для кого это, по чём, какие должны быть потребительские свойства, в каком количестве это хотя бы для начала нужно,... а пока у вас не проглядывается ни проработки, ни понимания чего вы вообще хотите и как следствие даже не смогли сформулировать с начала темы, что хотите донести, спросить или попросить сделать.
Аватара пользователя
Angel71

Сообщения: 9629
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CW+GPS+SD

Сообщение DJ_Wever » 20 июл 2016, 01:21

Angel71, до тех, кому это необходимо, я донес!
Разжевывать и класть в рот каждому я не собираюсь, своими ручками, господа, своими ручками. :wink:

Dmitry__, вы все слишком усложняйте.
Согласование для стационарного применения описал выше.
Для миниатюрного исполнения необходима удлиняющую катушку, подогнанная в резонанс с активным элементом.

Или делаем как у меня:
Берем 10 метров эмаль-провода ПЭТВ-2 диаметром примерно 0,1-0,3 и мотаем на корпус выводного резистора (125 Ом, 0.2 Вт) усаженный предварительно в термоусадку или обмотанный одним слоем скотча. Подключаем резистор к Arduino одним концом к D9, другим к GND, внутренний конец нашей обмотки так-же соединяем с GND Arduino, получается практически - автотрансформатор с независимыми обмотками и согласованной нагрузкой по первичке.
Дальше уже идет настройка, в зависимости от того что у вас имеется под рукой - индикатор напряженности поля, частотомер с S-метром, ВЧ вольтметр, эталонный приемник, КВ-трансивер или просто приемник - отматываем необходимую/приемлемую "рабочую" длину и откусываем по показанию "максимума" напряженности поля.

Расчет велся для частоты по умолчанию - 8 МГц, длина волны составляет 37,5 метров, четверть это 9,375 метров, умножаем на КУ (коэффициент укорочения) используемого обмоточного провода. Вспоминаем закон ОМ-а - напряжение 5 вольт делим на ток 0.04 ампера, получаем сопротивление 125 Ом, мощностью 0.2 Ватта, отсюда такие параметры нашего резистора. В нашем случае отбор мощности у МК с помощью резистора - 100% от "допустимого максимума" по току, настройка в данном случае идет с помощью согласования активной части.

С данной антенной, с "активной" рабочей длинной в 1 метр, принял сигнал на расстоянии около 6-8 км, в черте города, на R&S FSH20 на поисковую "рамку". 433 МГц при мощности 50 милливатт на J-антенну (1/2 длины волны, короткозамкнутая) показала аналогичные результаты, анализатор тот-же, антенна с нулевым усилением "дискоконус". Так-что ваши 433 далеко не ушли, а потребление в 1,5 раза выше.
Последний раз редактировалось DJ_Wever 20 июл 2016, 03:03, всего редактировалось 2 раз(а).
DJ_Wever

Сообщения: 18
Зарегистрирован: 23 окт 2014, 19:17

Re: Arduino CW+GPS+SD

Сообщение Angel71 » 20 июл 2016, 01:59

и что донесли? что можно передавать сигнал с очень низким потреблением, но при потуге применить это в реальной задаче ничего не получится и потребление будет намного больше? или что можно сделать маячок, передающий гпс координаты? :) круто.
Аватара пользователя
Angel71

Сообщения: 9629
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Arduino CW+GPS+SD

Сообщение DJ_Wever » 20 июл 2016, 03:37

До вас, Angel71, собственно говоря что-то сложно донести, если вы до сих пор не поняли суть сего действа.
Почитайте для интереса топик о маяке на радиосканнере.
Там не задаются вопросом - что это такое и с чем его едят.
Есть такое явление как APRS, так вот это и есть суть всего топика, только на КВ.

PS. Я как-то создал тему, а получил от вас кучу флуда.
С того момента прошло уже много времени, я собрал большую базу проверенных аппаратов по всем изначально заданным критериям и еще не маленький такой пакетик старых добрых сименсов и мегафоновских минифонов по 50 рублей. А вы, как я полагаю, все еще возитесь с "разводкой" SimCom-овских модулей по 1,5 т.р. :lol:
DJ_Wever

Сообщения: 18
Зарегистрирован: 23 окт 2014, 19:17

Re: Arduino CW+GPS+SD

Сообщение Angel71 » 20 июл 2016, 04:34

как раз вы недопонимаете, что проводок к мк давно не новость и что факт возможности создания на меге простенького передатчика совершенно не то же самое, что создание как в частности самого маячка, так и в общем трекера с нужными параметрами. из первых двух сообщений получается, что вопрос не в реализации, а в востребованности и чуть позже лезите в обсуждение, что к этому маячку можно прикупить какие-то радиоприёмники и т.д. какая разница, какими вопросами там задаются? сначала задайтесь хотя бы вопросом, на каких частотах разрешено в эфир лезть. http://www.grfc.ru/rfs/sprav_info/tabl_chastot/

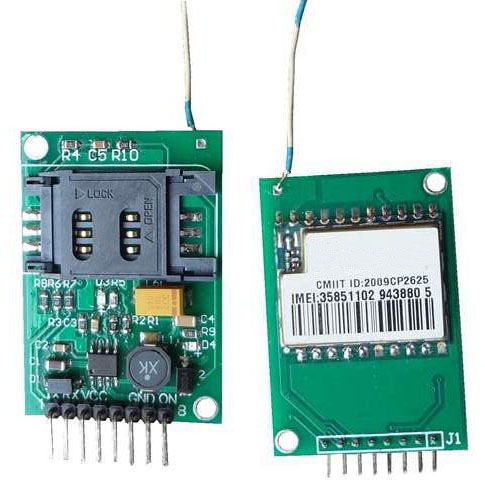

там не флуд, а констатация, что идея не особо - старые мобилки и куча других вещей с барахолок и сервисов как источник деталек это хорошо, но не всегда. дык для простенького ширпотребного gps трекера можно и не брать более дорогие модули. [не]распаянный комплект из gprs-gsm модуля, печатной платы под него, разъём симки и прочей мелочёвки стартует по рознице с доставкой от 1.5$.


если брать хотя бы с десяток-другой, будет ещё дешевле. :ROFL: пока по барахолкам с сервисами бегать будете, выискивая что-то подходящее в рабочем состоянии, так легко может получиться, что на проезд больше потратите. :D хотя да, лесом как минимум эти доставабельность и повторяемость. и это, готовый gsm-gps трекер с доставкой можно взять за 500руб.
Аватара пользователя
Angel71

Сообщения: 9629
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
